ฉากยึดสแตนเลสบางแบบมีแท็บ สำหรับอลูมิเนียมซีรีส์ 5 (ร่องกว้าง 6 มม.)
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ฉากยึด Low Profile ชนิดสเตนเลสที่มีปุ่มยื่นสำหรับใส่ในร่องเฟรม

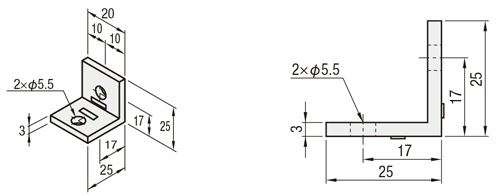

Drawing ระบุขนาดของเหล็กฉาก 90 องศา
HBLSP5
[M] วัสดุ: SUS304
ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา
・รายการราคาด้านล่างเป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด ให้คลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
・เพื่อตรวจสอบราคาล่าสุด ให้คลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
[ ! ]น็อตและกลีเซอร์ไม่รวมกับเหล็กฉาก 90 องศา
ให้ตรวจสอบตารางด้านล่างสำหรับน็อตและกลีเซอร์ที่เหมาะสม
ถ้าคุณต้องการซื้อชุดน็อตและกลีเซอร์ ให้เลือกจากฟิลเตอร์ "อุปกรณ์ติดตั้ง"
สำหรับรายละเอียดของสเปค ให้ตรวจสอบลิงค์สินค้าด้านล่าง "ชุดน็อตและกลีเซอร์ที่เหมาะสม" (สามารถซื้อได้แยกต่างหน้า)
| ประเภท | มวล (g) | น็อตและกลีเซอร์ที่เหมาะสม | ภาระที่อนุญาต (N) | |||
| น็อต | จำนวน | T-nut | จำนวน | |||
| HBLSP5 | 10 | CBM5-8 | 2 | HNTT5-5 | 2 | 686 |
| รุ่น |
| HBLSP5 |
งานเสริมของเหล็กฉาก 90 องศา
| รุ่น | − | (SET・SST・SEU・SSU・SEP・SSP) |
| HBLSP5 | − | SET |
| การแก้ไข | รหัส | สเปค | เหล็กฉาก 90 องศาที่เหมาะสม | ||||||||||||||||||||||||||||||
| น็อตและกลีเซอร์ที่เหมาะสม | SET SST (สแตนเลส) SEU (ก่อนติดตั้ง น็อตสปริง) SSU (ก่อนติดตั้ง น็อตสปริง สแตนเลส) SEP (หลังติดตั้ง น็อตสปริง) SSP (หลังติดตั้ง น็อตสปริง สแตนเลส) | ชุดนี้รวมน็อตและกลีเซอร์ที่เหมาะสมสำหรับยึดเหล็กฉาก 90 องศาเข้ากับเฟรม (เพิ่มเข้าไปในราคาเหล็กฉาก 90 องศา) (ตัวอย่าง) เมื่อระบุ HBLSP5
| - | ||||||||||||||||||||||||||||||
| HBLSS5 | |||||||||||||||||||||||||||||||||
| HBLSSB5 | |||||||||||||||||||||||||||||||||
| HBLSD5 | |||||||||||||||||||||||||||||||||
| HBLSDB5 | |||||||||||||||||||||||||||||||||
| HBLST5 | |||||||||||||||||||||||||||||||||
| HBLSP5 | |||||||||||||||||||||||||||||||||
! ]เมื่อระบุ -SET, -SEU, หรือ -SEP กับเหล็กฉาก 90 องศาที่ไม่ใช่เหล็กฉาก 90 องศาสแตนเลสแบบดำ น็อตที่รวมอยู่ไม่ตรงกับ RoHS
รายละเอียดงานเสริมของเหล็กฉาก 90 องศา
■รายละเอียดชุดน็อตและกลีเซอร์ที่เหมาะสม
| รุ่นการทำงานเพิ่มเติม | น็อต | กลีเซอร์ | ||||
|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ประเภท | รุ่น | วัสดุ | ปิดกั้น | |
| SET | CBM5-10 | เหล็ก | ข้างเข้า ข้างออก | HNTT5-5 | เหล็ก | ไม่มี |
| SST | SCB5-10 | สแตนเลส | ข้างเข้า ข้างออก | HNTTBS5-5 | สแตนเลส | ไม่มี |
| SEU | CBM5-10 | เหล็ก | ข้างเข้า ข้างออก | HNTU5-5 | เหล็ก | ใช้ได้ |
| SSU | SCB5-10 | สแตนเลส | ข้างเข้า ข้างออก | SHNTU5-5 | สแตนเลส | ใช้ได้ |
| SEP | CBM5-10 | เหล็ก | ข้างเข้า ข้างออก | HNTP5-5 | เหล็ก | ใช้ได้ |
| SSP | SCB5-10 | สแตนเลส | ข้างเข้า ข้างออก | SHNTP5-5 | สแตนเลส | ใช้ได้ |
วิธีการใช้เหล็กฉาก 90 องศา
คุณสมบัติ: เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม
ยื่นทำหน้าที่เป็นปิดกั้นการปรับตำแหน่งเมื่อทำงานยึดเหล็กฉาก 90 องศา ทำให้ง่ายต่อการทำงาน
■คุณสมบัติของ HBLSP
(เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม)
(เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม)
ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา
■5 ซีรี่ย์ - เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม
| ชื่อผลิตภัณฑ์ | เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม | เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม | เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม | เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม | เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม | เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม | เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม |
|---|---|---|---|---|---|---|---|
| ภาพผลิตภัณฑ์ |
|
|
|
|
|
|
|
| คุณสมบัติ | เหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรมนี้ไม่ยื่นออกมาจากเฟรมเมื่อต่อกัน ทำให้เหมาะสำหรับการใช้ในพื้นที่แคบ | ชนิดนี้ทำจากวัสดุเดียวกับเฟรมอลูมิเนียมและทำด้วยการอโนไดซ์ มีประสิทธิภาพเมื่อคุณต้องการรวมรูปลักษณ์กับโครง | จำนวนน็อตเท่ากับเหล็กฉาก 90 องศาสแตนเลสแบบบางพร้อมยื่นที่พอดีกับร่องเฟรม ทำให้มีการเชื่อมต่อแข็งแรงขึ้น | ชนิดนี้มีรูยึดสองรูบนด้านเดียว ใช้น็อตสี่ตัว ทำให้มีการเชื่อมต่อกับเฟรมที่แข็งแรงขึ้น | ตำแหน่งรูยึดไม่เท่ากัน ทำให้เมื่อติดตั้งประตูไปที่ด้าน ประตูบางหนา 3 มม. ยังสามารถติดตั้งพร้อมกับผิวเฟรมได้ | รูยึดติดกันกลับกัน ทำให้ยึดตั้งพร้อมกันได้กับเฟรมสี่เหลี่ยม 20 มม. และ 30 มม. | ความยาวและความกว้างไม่เท่ |
| โหลดที่รับได้ (N) | 686 | 833 | 833 | 1176 | 833 | - | 1004 |
| ตัวแทนรุ่น | HBLST5 | HBLTS5 | HBLUS5 | HBLTSW5 | HBLTH5 | HBLTS6-5L | HBLTF5 |
| ผลิตภัณฑ์นี้ (พร้อมยื่น) | HBKTS5 (ประเภทการประมวลผลมุมฉาก) | HBKUS5 (ประเภทการประมวลผลมุมฉาก) |
ข้อมูลเทคนิคของเหล็กฉาก 90 องศา
■ แนวคิดการโหลดที่อนุญาตเหล็กฉาก 90 องศา
ดังที่แสดงในแผนภาพด้านซ้าย มีการติดตั้งเฟรมสองเฟรม โดยมีเฟรมวางอยู่ระหว่างเฟรมทั้งสอง และมีขายึด 90 องศาสองอันติดตั้งอยู่ด้านล่าง ซึ่งแสดงน้ำหนักบรรทุกที่ยอมรับได้ต่อหน่วย
น้ำหนักบรรทุกที่ยอมรับได้นี้ หมายถึง น้ำหนักบรรทุกที่ขายึด 90 องศาสามารถคงอยู่ในตำแหน่งได้ (โดยไม่แตกหักหรือลื่นไถล) เมื่อยึดรูยึดทั้งหมดของขายึด 90 องศาด้วยสลักเกลียวและมีการรับน้ำหนัก
น้ำหนักบรรทุกที่ยอมรับได้นี้ หมายถึง น้ำหนักบรรทุกที่ขายึด 90 องศาสามารถคงอยู่ในตำแหน่งได้ (โดยไม่แตกหักหรือลื่นไถล) เมื่อยึดรูยึดทั้งหมดของขายึด 90 องศาด้วยสลักเกลียวและมีการรับน้ำหนัก
สินค้าที่เกี่ยวข้องกับเหล็กฉาก 90 องศา
■5 ซีรี่ย์ (ความกว้างร่อง 6 มม.)
| ชื่อผลิตภัณฑ์ | เฟรมอลูมิเนียม | ประตูปิด | ประตูปิด | ประตูปิด | น็อต |
|---|---|---|---|---|---|
| ภาพผลิตภัณฑ์ |
|
|
|
|
|
| หน้าผลิตภัณฑ์ | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ |
