ขายึดหนาพิเศษ - ซีรีส์ 5, ร่อง 6 มม., 1 ร่อง

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เมื่อเทียบกับ HBLTS5 จำนวน โบลท์ เท่ากันและสามารถเชื่อมต่อได้อย่างแน่นหนา

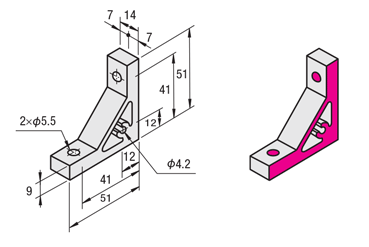

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

NBLUS5
HBLUS5
ซีรีส์ 5 (ความกว้างร่อง 6 มม.) - สำหรับร่องเดี่ยว - ขาเชื่อมโปรไฟล์หนาพิเศษ: รูปที่เกี่ยวข้อง

[ ! ]รุ่น NBLUS5 ไม่มีการอโนไดซ์ทั้งสองด้าน และไม่มีรูสำหรับใส่สกรู

[ ! ]ขาเชื่อม 90 องศา: พื้นผิวสัมผัสของเฟรมอลูมิเนียมจะผ่านการกัดผิวเพื่อให้มั่นใจในความตั้งฉาก
[ ! ]สำหรับค่าความตั้งฉากของขาเชื่อม กรุณาดูตารางความคลาดเคลื่อนของมุมฉาก
[ ! ]รุ่น NBLUS5 ไม่ผ่านการกัดผิว ค่าความคลาดเคลื่อนของมุมฉากอยู่ที่ ±1°

ประเภท	[M] วัสดุ	[S] การเคลือบผิว
NBLUS5	A6063S-T5	อโนไดซ์[ ! ]
HBLUS5	A6N01SS-T5	อโนไดซ์

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่นเหล็กฉาก 90 องศา

NBLUS5

・ตารางราคาด้านล่างเป็นราคาปัจจุบันณ เดือนเมษายน ปี 2011
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม “ตรวจสอบราคา” หลังจากยืนยันหมายเลขรุ่นแล้ว

รุ่น	น้ำหนัก (กรัม)	สลักเกลียวและน็อตตัว T ที่ใช้ร่วมกันได้				น้ำหนักที่รองรับได้
		สลักเกลียว	จำนวน	น็อตตัว T	จำนวน	(N)
NBLUS5	31	CBM5-14	2	HNTT5-5	2	833
HBLUS5

การประมวลผลพิ่มเติมของเหล็กฉาก 90 องศา

รุ่นของเหล็กฉาก 90 องศา	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
NBLUS5	−	ชุด SET
NBLUS5	−	ชุด C-SET

การประมวลผลพิ่มเติมของเหล็กฉาก 90 องศา	รหัส	รายละเอียด	รุ่นเหล็กฉาก 90 องศาที่ใช้ได้
			NBLTS5
เจาะรูเพิ่มเติมสำหรับติดตั้งฝาครอบ	C	เหล็กฉาก 90 องศาจะถูกเจาะเกลียวเพื่อใช้ติดตั้งฝาครอบ (M5 ทั้งสองด้าน) (สกรูที่ใช้ติดตั้งคือรุ่น HCBM)	HBLTS5
			HBLTS5−4
			CHBLTS5
			HBLTV5
			HBLTVB5
			HBKTS5
			NBLUS5
			HBLUS5
			HBKUS5
			HBLTH5
			HBLTHB5
			HBLTSW5
			HBLTVW5
			HBLTF5

การประมวลผลพิ่มเติม

รหัส

รายละเอียด

รุ่นขาเชื่อมที่ใช้ได้

รวมสลักเกลียว
และน็อตที่ใช้ได้

SET
SST
(สแตนเลส)
SEU
(น็อตสปริงก่อนประกอบ)
SSU
(น็อตสปริงก่อนประกอบ
สแตนเลส)
SEP
(น็อตสปริงหลังประกอบ)
SSP
(น็อตสปริงหลังประกอบ
สแตนเลส)
SEC
(
สลักเกลียวและ
น็อตพร้อมแหวนรอง)

สลักเกลียวและน็อตที่ใช้สำหรับยึดขาเชื่อมกับเฟรมจะรวมอยู่ในชุด
(รวมอยู่ในราคาของเหล็กฉาก 90 องศา)

(ตัวอย่าง) เมื่อต้องการระบุรุ่น NBLUS5

	สลักเกลียว		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM5-14	2	HNTT5-5	2
SST	SCB5-14		HNTTBS5-5
SEU	CBM5-14		HNTU5-5
SSU	SCB5-14		SHNTU5-5
SEP	CBM5-14		HNTP5-5
SSP	SCB5-14		SHNTP5-5
SEC	HCBST5-16		HNTT5-5

NBLTS5

HBLTS5

HBLTS5−4

HBLTSB5

CHBLTS5

HBLTV5

HBLTVB5

HBKTST5

HBKTS5

HBKTSB5

NBLUS5

HBLUS5

HBKUS5

HBKUSB5

HBLTH5

HBLTHB5

HBLTSW5

HBLTVW5

HBLTF5

[ ! ]สลักเกลียวสำหรับเหล็กฉาก 90 องศาที่ผ่านการอโนไดซ์สีดำคือรุ่น HCBMTB (เคลือบไตรวาเลนต์โครเมตสีดำ)[
! ]เมื่อต้องการระบุรหัส -SET, -SEU หรือ -SEP กับเหล็กฉาก 90 องศาที่ไม่ใช่แบบอโนไดซ์สีดำ สลักเกลียวที่ให้มา **จะไม่เป็นไปตามมาตรฐาน RoHS**

รายละเอียดการประมวลผลพิ่มเติมของเหล็กฉาก 90 องศา

■ การเจาะรูสำหรับติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

สามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างรุ่นที่ผ่านการประมวลผลพิ่มเติม: HBLUS5-C

■ รายละเอียดของชุดสลักเกลียวและน็อตที่ใช้ได้กับเหล็กฉาก 90 องศา

รุ่นที่ผ่านการประมวลผลพิ่มเติม	สลักเกลียว		น็อต
รุ่นที่ผ่านการประมวลผลพิ่มเติม	รุ่นเหล็กฉาก 90 องศา	วัสดุ	ประเภท	รุ่น	วัสดุ	ตัวกันหมุน
SET	CBM5-14	เหล็ก	ติดตั้งแรก	HNTT5-5	เหล็ก	ไม่มี
SST	SCB5-14	สแตนเลส	ติดตั้งแรก	HNTTBS5-5	สแตนเลส	ไม่มี
SEU	CBM5-14	เหล็ก	ติดตั้งแรก	HNTU5-5	เหล็ก	ใช่
SSU	SCB5-14	สแตนเลส	ติดตั้งแรก	SHNTU5-5	สแตนเลส	ใช่
SEP	CBM5-14	เหล็ก	หลังติดตั้ง	HNTP5-5	เหล็ก	ใช่
SSP	SCB5-14	สแตนเลส	หลังติดตั้ง	SHNTP5-5	สแตนเลส	ใช่
SEC	HCBST5-16	เหล็ก (พร้อมเครื่องซักผ้า)	ติดตั้งแรก	HNTT5-5	เหล็ก	ไม่มี

วิธีการใช้งานเหล็กฉาก 90 องศา

เหล็กฉาก 90 องศานี้เป็นขาเชื่อมแบบอัดขึ้นรูปที่หนาเป็นพิเศษ โดยใช้จำนวนสลักเกลียวเท่ากับ
HBLTS5ทำให้การเชื่อมต่อแข็งแรงยิ่งขึ้น

■ ตัวอย่างการเชื่อมเฟรม: เชื่อมต่อด้วยเหล็กฉาก 90 องศา
ซีรีส์ 5 (ความกว้างร่อง 6 มม.) - สำหรับร่องเดี่ยว - ขาเชื่อมแบบอัดขึ้นรูปหนา: รูปที่เกี่ยวข้อง

สินค้าที่คล้ายกันของเหล็กฉาก 90 องศา

■ ซีรีส์ 5 - ร่องเดี่ยว - เหล็กฉาก 90 องศา

ชื่อสินค้า	เหล็กฉาก 90 องศา หนาพิเศษ	เหล็กฉาก 90 องศาแบบหนา	เหล็กฉาก 90 องศาแบบหนา (มีรู 2 ตำแหน่ง)	เหล็กฉาก 90 องศาเยื้องศูนย์	เหล็กฉาก 90 องศาสำหรับ โครงเฟรมขนาดต่างกัน	เหล็กฉาก 90 องศา ขนาดไม่เท่ากัน	เหล็กฉาก 90 องศาแบบบาง
รูปสินค้า
คุณสมบัติของเหล็กฉาก 90 องศา	เหล็กฉาก 90 องศาแบบหนานี้ใช้จำนวนสลักเกลียวเท่ากัน ทำให้เชื่อมต่อได้แข็งแรงยิ่งขึ้น	รุ่นนี้ผลิตจากวัสดุเดียวกับเฟรมอลูมิเนียม และผ่านการอโนไดซ์ เหมาะสำหรับการติดตั้งที่ต้องการความเรียบเนียนกลมกลืนกับเฟรม ใช้ได้กับเฟรมขนาด 25 มม.	รุ่นนี้มีรูติดตั้ง 2 รูบนผิวด้านเดียว ใช้สลักเกลียว 4 ตัว ช่วยให้เชื่อมเฟรมได้มั่นคงยิ่งขึ้น ใช้ได้กับเฟรมขนาด 25 มม.	ตำแหน่งรูติดตั้งจะเยื้องศูนย์ เมื่อใช้ติดตั้งแผ่นด้านข้าง สามารถติดตั้งแผ่นหนา 5 มม. และ 3 มม. ให้เสมอกับผิวเฟรมได้	รูติดตั้งจะจัดเรียงแบบสลับ เหมาะสำหรับเชื่อมต่อเฟรมขนาด 20 มม. และ 30 มม.	ความยาวและความกว้างไม่เท่ากัน ช่วยให้ติดตั้งในพื้นที่แคบได้สะดวก	เหล็กฉาก 90 องศารุ่นนี้ไม่ยื่นออกจากเฟรมเมื่อใช้เชื่อมแบบข้ามเฟรม จึงเหมาะสำหรับใช้งานในพื้นที่จำกัด
โหลดที่อนุญาต	833	833	1176	833	-	1004	686
โมเดลตัวแทน	สินค้าชิ้นนี้	HBLTS5	HBLTSW5	HBLTH5	HBLTS6-5L	HBLTF5	HBLST5
โมเดลตัวแทน	HBKUS5 (ประเภทการประมวลผลมุมขวา)	HBKTS5 (ประเภทการประมวลผลมุมขวา)	HBLTSW5	HBLTH5	HBLTS6-5L	HBLTF5	HBLSP5 (ด้วยการยื่นออกมา)

■ ความแตกต่างระหว่างขายึดประเภทการอัดขึ้นรูปและขายึดที่ยื่นออกมา

[สินค้านี้] เหล็กฉาก 90 องศาแบบอัดขึ้นรูป

ซีรีส์ 5 (ความกว้างร่อง 6 มม.) - สำหรับร่องเดี่ยว - ขาเชื่อมแบบอัดขึ้นรูปหนาพิเศษ รูปเปรียบเทียบ

· เหล็กฉาก 90 องศา: ขาเชื่อมแบบอัดขึ้นรูปนี้ทำจากวัสดุ A6N01SS-T5 โดยใช้วิธีการอัดขึ้นรูปอลูมิเนียม และผิวผ่านการอโนไดซ์
· เหมาะสำหรับการติดตั้งที่ต้องการความกลมกลืนกับเฟรม และมีโครงสร้างช่วยป้องกันการสะสมของฝุ่น
· แข็งแรงกว่าขาเชื่อมที่มีเดือย เหมาะสำหรับใช้งานในจุดที่ต้องการความแข็งแรงเป็นพิเศษ

เหล็กฉาก 90 องศาแบบมีเดือย

· เหล็กฉาก 90 องศาแบบมีเดือยทำจากวัสดุ ADC12 โดยใช้แม่พิมพ์ในการขึ้นรูป โดยทั่วไปจะไม่ผ่านการอโนไดซ์ และมีราคาถูกกว่าขาเชื่อมแบบอัดขึ้นรูปที่มีขนาดเดียวกัน
· เดือยจะช่วยยึดตำแหน่งไม่ให้หมุนขณะขัน ทำให้ใช้งานได้สะดวก
· มีรุ่นหลากหลายที่มีฟังก์ชันเพิ่มเติมให้เลือกใช้งาน

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ ความตั้งฉากของเหล็กฉาก 90 องศา

โปรดตรวจสอบตารางค่าความคลาดเคลื่อนของความตั้งฉากเพื่อดูค่าความแม่นยำของเหล็กฉาก 90 องศา

■ แนวคิดการรับน้ำหนักของเหล็กฉาก 90 องศา

ซีรีส์ 5 (ความกว้างร่อง 6 มม.) - สำหรับร่องเดี่ยว - ขาเชื่อมแบบอัดขึ้นรูปหนาพิเศษ รูปประกอบข้อมูลทางเทคนิค

เหล็กฉาก 90 องศา: ดังที่แสดงในภาพด้านซ้าย มีการติดตั้งเฟรมสองชิ้น โดยวางเฟรมอีกชิ้นหนึ่งไว้ตรงกลางและติดเหล็กฉากสองชิ้นไว้ด้านล่าง จากนั้นแสดงค่าการรับน้ำหนักที่อนุญาตต่อชุด
เหล็กฉาก 90 องศา: ค่าการรับน้ำหนักที่แสดงนี้หมายถึงน้ำหนักสูงสุดที่เหล็กฉากสามารถรับได้โดยไม่หลุดหรือเสียรูป เมื่อมีการยึดสลักเกลียวครบทุกจุดของขาเชื่อมและมีแรงกดลงบนระบบ

■ สมบัติเชิงกลของวัสดุเฟรมอลูมิเนียม (อ้างอิงตามมาตรฐาน JIS)

วัสดุ (สัญลักษณ์ JIS)	A6063S-T5	A6N01SS-T5
แรงดึง (N/^mm²)	มากกว่า 155	245 ขึ้นไป
ความแข็งแรง (N/^mm²)	มากกว่า 110	มากกว่า 205
มอดูลัสของความยืดหยุ่น (N/^mm²)	69972	69972
ความแข็งแบบบริเนล (HB)	88	88
การเคลือบผิว	อโนไดซ์ 9μm ขึ้นไป	อโนไดซ์ 9μm ขึ้นไป
