เหล็กฉากหนา - ซีรีส์ 5, ร่อง 6 มม., 1 ร่อง, 4 รูติดตั้ง
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
เหล็กยึด แบบอัดขึ้นรูปพร้อมรูยึด 2 รูที่ด้าน 1 คุณสามารถต่อ เฟรม ได้แน่นขึ้น

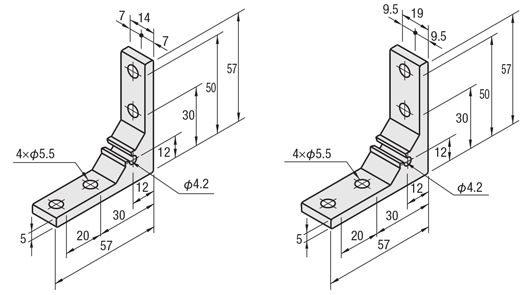

Drawing ระบุขนาดของเหล็กฉาก 90 องศา
HBLTSW5
สำหรับเฟรมขนาด 25 มม.
HBLTVW5
[M] วัสดุ: A6N01SS-T5 [S] การเคลือบผิว: อโนไดซ์
ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา
| รุ่นของเหล็กฉาก 90 องศา |
| HBLTSW5 |
・รายการราคาด้านล่างเป็นข้อมูลณ เดือนเมษายน 2011
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว
| รุ่นของเหล็กฉาก 90 องศา | น้ำหนัก (กรัม) | สลักเกลียวและน็อตตัวทีที่เหมาะสม | แรงที่รับได้ (นิวตัน) | |||
| สลักเกลียว | จำนวน | น็อตตัวที | จำนวน | |||
| HBLTSW5 | 26 | CBM5-10 | 4 | HNTT5-5 | 4 | 1176 |
| HBLTVW5 | 36 | |||||
การประมวลผลพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่นของเหล็กฉาก 90 องศา | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLTSW5 | − | SET |
| HBLTSW5 | − | C-SET |
| การประมวลผลพิ่มเติม | รหัส | รายละเอียด | ฉากยึดที่สามารถใช้งานได้ |
| NBLTS5 | |||
| เจาะรูเพิ่มสำหรับติดตั้งฝาครอบ | C | เหล็กฉาก 90 องศา มีการเจาะเกลียวสำหรับติดฝาครอบ (M5 ทั้งสองด้าน) (สกรูที่ใช้ติดตั้งคือ HCBM) | HBLTS5 |
| HBLTS5−4 | |||
| CHBLTS5 | |||
| HBLTV5 | |||
| HBLTVB5 | |||
| HBKTS5 | |||
| NBLUS5 | |||
| HBLUS5 | |||
| HBKUS5 | |||
| HBLTH5 | |||
| HBLTHB5 | |||
| HBLTSW5 | |||
| HBLTVW5 | |||
| HBLTF5 |
| การประมวลผลพิ่มเติม | รหัส | รายละเอียด | ฉากยึดที่สามารถใช้งานได้ | |||||||||||||||||||||||||||||||||||
| รวมสลักเกลียวและน็อตที่ใช้งานร่วมกันได้ | SET SST (สแตนเลสสตีล) SEU (น็อตสปริงติดตั้งล่วงหน้า) SSU (น็อตสปริงติดตั้งล่วงหน้า สแตนเลสสตีล) SEP (น็อตสปริงติดตั้งภายหลัง) SSP (น็อตสปริงติดตั้งภายหลัง สแตนเลสสตีล) SEC ( สลักเกลียวและน็อตพร้อมแหวนรอง) | สลักเกลียวและน็อตที่จำเป็นในการยึดเหล็กฉาก 90 องศาเข้ากับเฟรมจะถูกรวมไว้ในชุดแล้ว (รวมอยู่ในราคาของฉากยึด) (ตัวอย่าง) เมื่อต้องการใช้รุ่น HBLTSW5
| - | |||||||||||||||||||||||||||||||||||
| NBLTS5 | ||||||||||||||||||||||||||||||||||||||
| HBLTS5 | ||||||||||||||||||||||||||||||||||||||
| HBLTS5−4 | ||||||||||||||||||||||||||||||||||||||
| HBLTSB5 | ||||||||||||||||||||||||||||||||||||||
| CHBLTS5 | ||||||||||||||||||||||||||||||||||||||
| HBLTV5 | ||||||||||||||||||||||||||||||||||||||
| HBLTVB5 | ||||||||||||||||||||||||||||||||||||||
| HBKTST5 | ||||||||||||||||||||||||||||||||||||||
| HBKTS5 | ||||||||||||||||||||||||||||||||||||||
| HBKTSB5 | ||||||||||||||||||||||||||||||||||||||
| NBLUS5 | ||||||||||||||||||||||||||||||||||||||
| HBLUS5 | ||||||||||||||||||||||||||||||||||||||
| HBKUS5 | ||||||||||||||||||||||||||||||||||||||
| HBKUSB5 | ||||||||||||||||||||||||||||||||||||||
| HBLTH5 | ||||||||||||||||||||||||||||||||||||||
| HBLTHB5 | ||||||||||||||||||||||||||||||||||||||
| HBLTSW5 | ||||||||||||||||||||||||||||||||||||||
| HBLTVW5 | ||||||||||||||||||||||||||||||||||||||
| HBLTF5 | ||||||||||||||||||||||||||||||||||||||
| [ ! ]สลักเกลียวสำหรับเหล็กฉาก 90 องศาแบบอโนไดซ์สีดำคือ HCBMTB (เคลือบโครเมตดำแบบไตรวาเลนต์) [ ! ]เมื่อเลือกใช้รหัส -SET, -SEU หรือ -SEP กับเหล็กฉาก 90 องศาที่ไม่ใช่รุ่นอโนไดซ์สีดำ สลักเกลียวที่ให้มาจะไม่เป็นไปตามมาตรฐาน RoHS | ||||||||||||||||||||||||||||||||||||||
รายละเอียดการประมวลผลพิ่มเติมของเหล็กฉาก 90 องศา
■ การเจาะรูสำหรับติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา
สามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างรุ่นที่ผ่านการประมวลผลพิ่มเติม: HBLTSW5-C
■ รายละเอียดของชุดสลักเกลียวและน็อตที่ใช้ร่วมกับเหล็กฉาก 90 องศา
| รุ่นที่ผ่านการประมวลผลพิ่มเติม | สลักเกลียว | น็อต | ||||
|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ประเภท | รุ่น | วัสดุ | ตัวล็อกกันหลุด | |
| SET | CBM5-10 | เหล็ก | ใส่จากด้านหน้า | HNTT5-5 | เหล็ก | ไม่มี |
| SST | SCB5-10 | สแตนเลส | ใส่จากด้านหน้า | HNTTBS5-5 | สแตนเลส | ไม่มี |
| SEU | CBM5-10 | เหล็ก | ใส่จากด้านหน้า | HNTU5-5 | เหล็ก | มี |
| SSU | SCB5-10 | สแตนเลส | ใส่จากด้านหน้า | SHNTU5-5 | สแตนเลส | มี |
| SEP | CBM5-10 | เหล็ก | ใส่ภายหลัง | HNTP5-5 | เหล็ก | มี |
| SSP | SCB5-10 | สแตนเลส | ใส่ภายหลัง | SHNTP5-5 | สแตนเลส | มี |
*สลักเกลียวและน็อตจะให้ตามจำนวนรูสำหรับการติดตั้ง
คุณสมบัติของเหล็กฉาก 90 องศา
นี่คือเหล็กฉาก 90 องศาแบบรีดขึ้นรูป โดยมีรูติดตั้งสองรูในด้านเดียว ช่วยให้สามารถยึดกับเฟรมได้อย่างมั่นคงยิ่งขึ้น
| ประเภท | เฟรมที่รองรับ |
|---|---|
| HBLTSW5 | เฟรมอลูมิเนียมมุม 20 มม. |
| HBLTVW5 | เฟรมอลูมิเนียมขนาด 25 มม. แบบสี่เหลี่ยมจัตุรัส |
ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา
■ ซีรีส์ 5 - ร่องเดี่ยว - เหล็กฉาก 90 องศาแบบรีดขึ้นรูป
| ชื่อสินค้า | ฉากยึดหนา (2 รู) | ฉากยึดหนา | ฉากยึดหนาพิเศษ | ฉากยึดเยื้องศูนย์ | ฉากยึดสำหรับเชื่อมเฟรม ขนาดต่างกัน | ฉากยึดขนาดไม่เท่ากัน ทั้งสองด้าน | ฉากยึดบาง |
|---|---|---|---|---|---|---|---|
| รูปสินค้า |
|
|
|
|
|
|
|
| คุณสมบัติ | รุ่นนี้มีรูติดตั้งสองรูในด้านเดียว ใช้สลักเกลียว 4 ตัว จึงสามารถเชื่อมกับเฟรมได้แน่นหนา เหมาะสำหรับเฟรมสี่เหลี่ยมขนาด 25 มม. | รุ่นนี้ผลิตจากวัสดุเดียวกับเฟรมอลูมิเนียม และผ่านการอโนไดซ์ เหมาะเมื่อคุณต้องการความสม่ำเสมอด้านรูปลักษณ์กับเฟรม ใช้กับเฟรม 25 มม. | ฉากยึดหนาพิเศษและสลักเกลียวมีจำนวนเท่ากัน ทำให้ยึดได้แน่นหนายิ่งขึ้น | ตำแหน่งรูยึดเยื้องศูนย์ เมื่อติดแผ่นด้านข้าง แผ่นหนา 5 มม. และ 3 มม. สามารถติดให้เรียบเสมอกับเฟรมได้ | รูติดตั้งเยื้องกัน เหมาะสำหรับเชื่อมเฟรมขนาด 20 มม. และ 30 มม. | ความยาวและความกว้างไม่เท่ากัน เหมาะกับการติดตั้งในพื้นที่แคบ | ฉากยึดไม่ยื่นออกจากเฟรมเมื่อติดตั้งไขว้กัน จึงเหมาะกับพื้นที่แคบ |
| แรงที่รับได้ | 1176 | 833 | 833 | 833 | - | 1004 | 686 |
| รุ่นที่แนะนำ | สินค้านี้ | HBLTS5 | HBLUS5 | HBLTH5 | HBLTS6-5L | HBLTF5 | HBLST5 |
| HBKTS5 (รุ่นแปรรูปมุมฉาก) | HBKUS5 (รุ่นแปรรูปมุมฉาก) | HBLSP5 (มีส่วนยื่น) |
■ ความแตกต่างระหว่างฉากยึดแบบรีดขึ้นรูปกับฉากยึดแบบมีส่วนยื่น
| [สินค้านี้] ฉากยึดแบบรีดขึ้นรูป
| · เหล็กฉาก 90 องศาแบบรีดขึ้นรูปผลิตจากวัสดุ A6N01SS-T5 โดยการรีดอลูมิเนียม และผ่านการอโนไดซ์ผิว · เหมาะสำหรับการใช้งานที่ต้องการความกลมกลืนกับเฟรม และออกแบบมาเพื่อป้องกันการสะสมของฝุ่น · แข็งแรงกว่าฉากยึดแบบมีส่วนยื่น จึงเหมาะกับจุดที่ต้องการความแข็งแรงเป็นพิเศษ |
| ฉากยึดแบบมีส่วนยื่น
| ・ฉากยึดแบบมีส่วนยื่นผลิตจากวัสดุ ADC12 โดยใช้แม่พิมพ์ มักจะไม่ผ่านการอโนไดซ์ และราคาถูกกว่าฉากยึดแบบรีดขึ้นรูปที่มีขนาดเท่ากัน ・ส่วนยื่นสามารถทำหน้าที่เป็นตัวกันหมุนขณะขันสกรู ทำให้งานติดตั้งทำได้ง่าย ・มีหลากหลายรุ่นที่มีฟังก์ชันเพิ่มเติมให้เลือกใช้งาน |
ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา
■ ความตั้งฉากของเหล็กฉาก 90 องศา
กรุณาตรวจสอบ ตารางค่าความเผื่อตั้งฉาก เพื่อดูค่าความตั้งฉากของฉากยึด
■ แนวคิดเกี่ยวกับแรงที่ฉากยึดยอมรับได้
เหล็กฉาก 90 องศา ตามภาพด้านซ้าย เฟรมสองชิ้นถูกตั้งขึ้น โดยมีเฟรมอีกชิ้นวางตรงกลาง และติดฉากยึดสองตัวด้านล่าง จากนั้นจึงวัดแรงที่ยอมรับได้ต่อหน่วย
แรงที่ฉากยึดยอมรับได้ในที่นี้ หมายถึงแรงที่ฉากยึดยังสามารถรักษาตำแหน่งไว้ได้ (ไม่แตกหักหรือเลื่อนหลุด) โดยที่รูยึดทุกจุดของฉากยึดถูกยึดแน่นด้วยสลักเกลียว และมีแรงกดกระทำอยู่
แรงที่ฉากยึดยอมรับได้ในที่นี้ หมายถึงแรงที่ฉากยึดยังสามารถรักษาตำแหน่งไว้ได้ (ไม่แตกหักหรือเลื่อนหลุด) โดยที่รูยึดทุกจุดของฉากยึดถูกยึดแน่นด้วยสลักเกลียว และมีแรงกดกระทำอยู่
