ขายึดกลับด้านพร้อมส่วนยื่น - ซีรีส์ 5, ร่อง 6 มม., 1 แถว, 4 รู (มุม 90 องศา)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เหล็กยึด ด้านหลังที่มีส่วนที่ยื่นออกมาซึ่งมีรูยึด 2 รูที่ด้านหนึ่ง คุณสามารถต่อ เฟรม ได้แน่นขึ้น

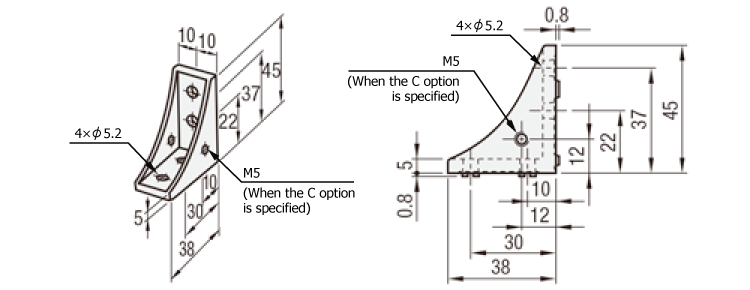

Drawing ระบุขนาดเหล็กฉาก 90 องศา

HBLFSSW5
HBLFSSWB5
(อะโนไดซ์สีดำ)

ซีรีส์ 5 (ความกว้างของร่อง 6 มม.) - สำหรับร่อง 1 แถว- เหล็กยึดถอยหลังแบบมีส่วนยื่น: รูปภาพที่เกี่ยวข้อง

[ ! ]สำหรับความเหลี่ยมของขายึดโปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม

ชนิด	[M]วัสดุ	[S]การเคลือบผิว
HBLFSSW5	ADC12	−
HBLFSSWB5	ADC12	อลูมิเนียมอโนไดซ์สีดำ

ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา

รุ่น

HBLFSSW5
HBLFSSWB5

・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่น	มวล (กรัม)	โบลท์/น็อตตัว T ใช้งานได้				น้ำหนักบรรทุกที่อนุญาต (นิวตัน)
		โบลท์	จำนวนชิ้น	T-น็อต	จำนวนชิ้น
HBLFSSW5	ยี่สิบสี่	CBM5−10	4	HNTT5−5	4	1470
HBLFSSWB5 ^* (อะโนไดซ์สีดำ)

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSSW5	−	SET
HBLFSSW5	−	C-SET

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะ	ขายึดที่ใช้งานได้
รูยึดฝาครอบเพิ่มเติม	C	เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM)	HBLFSNF5
			HBLFSN5
			HBLFSN5-4
			HBLFSNB5
			HBLFSNM5
			CHBLFSN5
			HBLFSL5
			HBLFSLB5
			HBLFSLM5
			HBLFSR5
			HBLFSNK5
			HBLFSNE5
			HBLFSNT5
			HBLFSSW5
			HBLFSSWB5

<ตัวอย่างการติดตั้งฝาครอบ>
โปรดระบุรหัสการตัดเฉือนเพิ่มเติม -C
รูปภาพที่เกี่ยวข้อง

การเปลี่ยนแปลง

รหัส

ข้อมูลจำเพาะ

ขายึดที่ใช้งานได้

ตั้ง สลักเกลียวและ
น็อต ที่เกี่ยวข้อง

SET
SST
(สแตนเลส)
SEU
(น็อตสปริงพรีฟิต
)
SSU ( น็อตสปริง
พ รีฟิต สแตนเลส) SEP (น็อตสปริงฟิตติ้ง) SSP (น็อตสปริงฟิตติ้งสแตนเลส) SEC ( โบลท์/ น็อต พร้อมแหวนรอง)

ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม (เพิ่มในราคาขายึด)

(ตัวอย่าง) เมื่อระบุ HBLFSN5

	โบลท์		น็อต
รหัส	รุ่น	จำนวนชิ้น	รุ่น	จำนวนชิ้น
SET	CBM5-10	2	HNTT5-5	2
SST	SCB5-10		HNTTBS5-5
SEU	CBM5-10		HNTU5-5
SSU	SCB5-10		SHNTU5-5
SEP	CBM5-10		HNTP5-5
SSP	SCB5-10		SHNTP5-5
SEC	HCBST5-12		HNTT5-5
[ ! ]เมื่อระบุสิ่งอื่นที่ไม่ใช่ HBLFSN5 โปรดตรวจสอบโบลท์และน็อตที่เข้ากันได้สำหรับแต่ละตัว

HBLFSNF5

HBLFSN5

HBLFSN5-4

HBLFSNB5

HBLFSNM5

CHBLFSN5

HBLFSL5

HBLFSLB5

HBLFSLM5

HBLFSR5

HBLFSNK5

HBLFSNE5

HBLFSNT5

HBLFSSW5

HBLFSSWB5

[ ! ]โบลต์สำหรับตัวยึดอะลูไมต์สีดำ ขั้วไฟฟ้าประจุบวก (สีดำ) คือ HCBMTB (ไตรวาเลนท์โครเมตสีดำ)
[ ! ]หากระบุ -SET, -SEU, -SEP สำหรับตัวยึดอลูไมต์สีดำหรือขายึดอิเล็กโทรดประจุบวก (สีดำ) สลักเกลียวที่ยึดไว้จะไม่เป็นไปตามข้อกำหนด RoHS

รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา

■ การเจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLFSSW5-C

■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา

รูปแบบการตัดเฉือนเพิ่มเติม	โบลท์		น็อต
รูปแบบการตัดเฉือนเพิ่มเติม	รุ่น	วัสดุ	ชนิด	รุ่น	วัสดุ	ตัวอุด
SET	CBM5-10	เหล็ก	เข้าก่อน	HNTT5-5	เหล็ก	ไม่มี
SST	SCB5-10	สแตนเลส	เข้าก่อน	HNTTBS5-5	สแตนเลส	ไม่มี
SEU	CBM5-10	เหล็ก	เข้าก่อน	HNTU5-5	เหล็ก	ใช่
SSU	SCB5-10	สแตนเลส	เข้าก่อน	SHNTU5-5	สแตนเลส	ใช่
SEP	CBM5-10	เหล็ก	เข้าช้า	HNTP5-5	เหล็ก	ใช่
SSP	SCB5-10	สแตนเลส	เข้าช้า	SHNTP5-5	สแตนเลส	ใช่

ตัวอย่างการใช้งานเหล็กฉาก 90 องศา

เหล็กฉาก 90 องศา ประเภทนี้มีส่วนที่ยื่นออกมาพอดีกับร่องเฟรม
เหล็กฉาก 90 องศา ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่ายขึ้น
เหล็กฉาก 90 องศา การเชื่อมต่อสามารถทำได้โดยใช้การเชื่อมต่อรูปตัว L หรือการเชื่อมต่อแบบข้าม

สามารถใช้ได้แม้ว่าจะข้ามเฟรมก็ตาม

ข้อมูลทางเทคนิคเหล็กฉาก 90 องศา

■ โปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม
เพื่อดูความเหลี่ยมของ ขายึด เหลี่ยม

■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 5 (ความกว้างร่อง 6 มม.) -สำหรับร่อง 1 แถว- เหล็กยึดถอยหลังแบบมีส่วนยื่น รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีขายึดสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่ขายึดสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด

วิธีติดตั้งชุดน็อตพร้อมแหวนรอง (-SEC) ของเหล็กฉาก 90 องศา

■ วิธีติดตั้งสลักเกลียวยึดเฟรมอะลูมิเนียมพร้อมแหวนรองสปริงเป็นชุด (-SEC) ของเหล็กฉาก 90 องศา

เมื่อเปรียบเทียบกับโบลท์ซีรีส์อื่นๆ ที่มีแหวนรองสปริง ผลิตภัณฑ์นี้จะกีดขวางหัวโบลท์ ดังนั้นจึงต้องใช้ความระมัดระวังในการขันให้แน่น
เราจะแสดงวิธีการติดตั้งให้คุณ

ขั้นตอนที่ 1 ลำดับการติดตั้ง

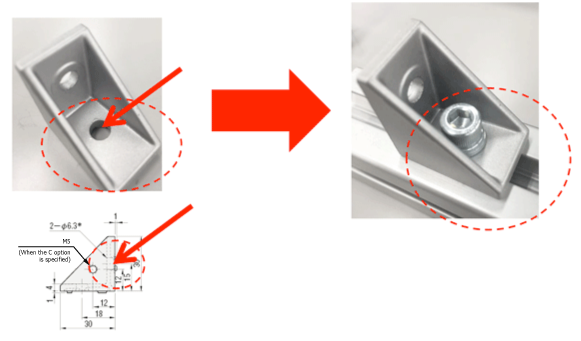

ขั้นตอนที่ 2 การขันโบลท์หกเหลี่ยมให้แน่น

ขันสลักเกลียวหกเหลี่ยมให้แน่น รูปภาพที่เกี่ยวข้อง 1_วิธีการติดตั้ง: รูปภาพที่เกี่ยวข้อง

จากสองรู ให้ติดตั้งจากรูด้านบน

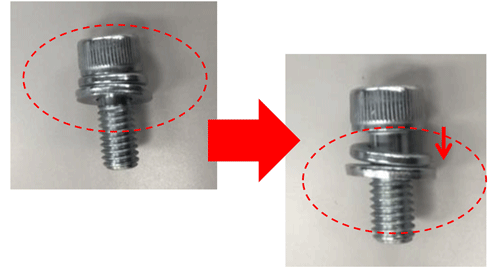

ขั้นตอนที่ 3 ปรับตำแหน่งของแหวนรองสปริงโบลต์

จากนั้นกดส่วนแหวนรองสปริงของสลักเกลียวด้วยมือหากสภาพนี้ยังคงอยู่เมื่อขันโบลต์ที่เหลือ หัว
ของโบลต์ที่ขันไว้ก่อนหน้านี้
จะรบกวนและไม่สามารถติดตั้งได้ รูปภาพที่เกี่ยวข้อง 1_วิธีการติดตั้ง: รูปภาพที่เกี่ยวข้อง

ขั้นตอนที่ 4 ขันโบลท์หกเหลี่ยมให้แน่น
สุดท้าย บิดโบลท์หกเหลี่ยมเพื่อติดเข้าด้วยกัน

ต้องใช้ความระมัดระวังเมื่อติดตั้งแหวนรองในลักษณะนี้
หากติดล่วงหน้าด้านใดด้านหนึ่งได้ยาก เราแนะนำให้ใช้ผลิตภัณฑ์ดังต่อไปนี้

<ผลิตภัณฑ์ทางเลือก>
เปลี่ยนโบลต์โดยไม่ต้องเปลี่ยนขายึด
HBLFSSW5-SET (เปลี่ยนชุดโบลท์และน็อตที่เกี่ยวข้องสำหรับการตัดเฉือนเพิ่มเติม)

สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา

■ เหล็กฉาก 90 องศาที่มีส่วนที่ยื่นออกมา: พื้นผิว ติดตั้งมีส่วนยื่นออกมาเพื่อป้องกันการหมุน

ชื่อสินค้า	ขายึดถอยหลังพร้อมส่วนที่ยื่นออกมา	ขายึดซี่โครงเดี่ยว	ตัวยึดน็อต	ตัวยึดที่มีส่วนยื่นออกมาด้านหนึ่ง	ตัวยึดพร้อมฝาครอบ
ภาพผลิตภัณฑ์				ไม่มีส่วนยื่นออกมาด้านใดด้านหนึ่ง สามารถต่อเข้ากับเพลตได้
วัสดุ	ADC12	ADC12	ADC12	ADC12	ADC12
คุณสมบัติ	พื้นผิวติดตั้งมีส่วนยื่นออกมา ทำให้ง่ายต่อการวางตำแหน่งระหว่างการติดตั้ง นี่เป็นประเภทที่ออร์โธดอกซ์ที่สุด	ประเภทนี้มีซี่โครง (ด้านข้าง) เพียงด้านเดียว ทำให้ง่ายต่อการหมุนประแจหกเหลี่ยม	ประเภทนี้มีส่วนยื่นออกมายาวเพื่อยึดน็อต และไม่จำเป็นต้องปรับตำแหน่งน็อตอย่างละเอียด	ส่วนยื่นออกมามีด้านเดียวเท่านั้นและมีประโยชน์เมื่อเชื่อมต่อเฟรม/เพลต	ประเภทนี้มีฝาปิดกันฝุ่น สุขอนามัยที่ดีเยี่ยมเนื่องจากไม่มีฝุ่นสะสมอยู่ภายใน
โมเดลตัวแทน	HBLFSN5	HBLFSL5	HBLFSR5	HBLFSNK5	HBLFSNT5
