มอเตอร์เกียร์ขนาดเล็ก 0.1-3.7KW

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

[ดรออิ้งโครงร่าง]
ดรออิ้งโครงร่างโดยละเอียด
แผนภาพการเชื่อมต่อสายไฟโดยละเอียด
ข้อมูลทางเทคนิคโดยละเอียด
[การใช้งาน]
- มอเตอร์เกียร์ที่ใช้ในหลากหลายสาขาอุตสาหกรรม ตั้งแต่การขับเคลื่อนทั่วไป เช่น อุปกรณ์ระบบอัตโนมัติในอุตสาหกรรม เครื่องจักรบรรจุภัณฑ์อาหาร และสายพานลำเลียง ไปจนถึงการขับเคลื่อนรอบต่ำแรงบิดสูง
[คุณสมบัติผลิตภัณฑ์]
- ให้แรงบิดที่เสถียรและอายุการใช้งานยาวนานด้วยเฟืองเฉียงความแม่นยำสูงและโครงสร้างที่มีเสียงรบกวนต่ำ,
และสามารถนำไปใช้กับอุปกรณ์ต่าง ๆ ได้อย่างกว้างขวางด้วยอัตราทดเฟืองและตัวเลือกกำลังไฟที่หลากหลาย
- รองรับทั้งไฟฟ้า 1 เฟส และ 3 เฟส เป็นมอเตอร์เกียร์แบบอินดักชันอเนกประสงค์ที่สอดคล้องกับมาตรฐานสากล

<atps: //kr.misumi-ec.com/pr/vona/eco_design/?bid=bid_pdct_kr_m-mech_45155_102252</div>

ดรออิ้งโครงร่าง

◇ EA-HN (ติดตั้งขาแนวนอน)

◇ EA-VN (ติดตั้งหน้าแปลนแนวตั้ง)

ตารางข้อมูลจำเพาะ

~โปรดเลือกโมเดลและพารามิเตอร์ตามตัวเลือกด้านล่างก่อนทำการสั่งซื้อ

		ชนิด	—	แรงดันไฟฟ้า / เฟส	—	เอาต์พุต[W]	—	อัตราทด	—	ตัวเลือกเพิ่มเติม ตำแหน่งกล่องเทอร์มินัล	—	ตัวเลือกเพิ่มเติม ทิศทางของเพลาสายนำไฟฟ้าออก	—	ตัวเลือกเพิ่มเติม วิธีการติดตั้ง	—	ตัวเลือกเพิ่มเติม เบรก / พัดลมระบายความร้อน
		EA-HN	—	S	—	100	—	10	—	G1	—	LD	—	Q1	—	BF2

○ มอเตอร์เกียร์


ชนิด	แรงดันไฟฟ้า	ชนิด	เอาต์พุต อุปกรณ์แหล่งจ่าย [W]	อัตราทด	ทิศทางกล่องเทอร์มินอล จากเพลาเอาต์พุต	ทิศทางสายนำไฟฟ้า จากเพลาเอาต์พุต	วิธีการติดตั้ง	อุปกรณ์เสริม (เบรก/พัดลมระบายความร้อน)


[ติดตั้งแนวนอน-ขา] EA-HN [ติดตั้งแนวตั้ง-หน้าแปลน] EA-VN	S: มอเตอร์ 3 เฟส, 220-240/380-415 โวลต์, 50/60 เฮิรตซ์ C: มอเตอร์ 1 เฟส, 220 โวลต์, 50/60 เฮิรตซ์ E: มอเตอร์ 1 เฟส, 110 โวลต์, 50/60 เฮิรตซ์	เว้นว่าง: มาตรฐาน Z: งานเบา	100	3 ถึง 1800	G1: ซ้าย G2: ขวา G3: ด้านบน G4: ด้านล่าง	T: ด้านบน D: ด้านล่าง F: ด้านหน้า B: ด้านหลัง L: ซ้าย R: ขวา	Q1 Q2 Q3 Q4 Q5 Q6	B: ชุดเบรก F2: พัดลมระบายความร้อนตามแนวแกน 220 V F3: พัดลมระบายความร้อนตามแนวแกน 380 V
			200
			400
			750
			1500
			2200
			3700

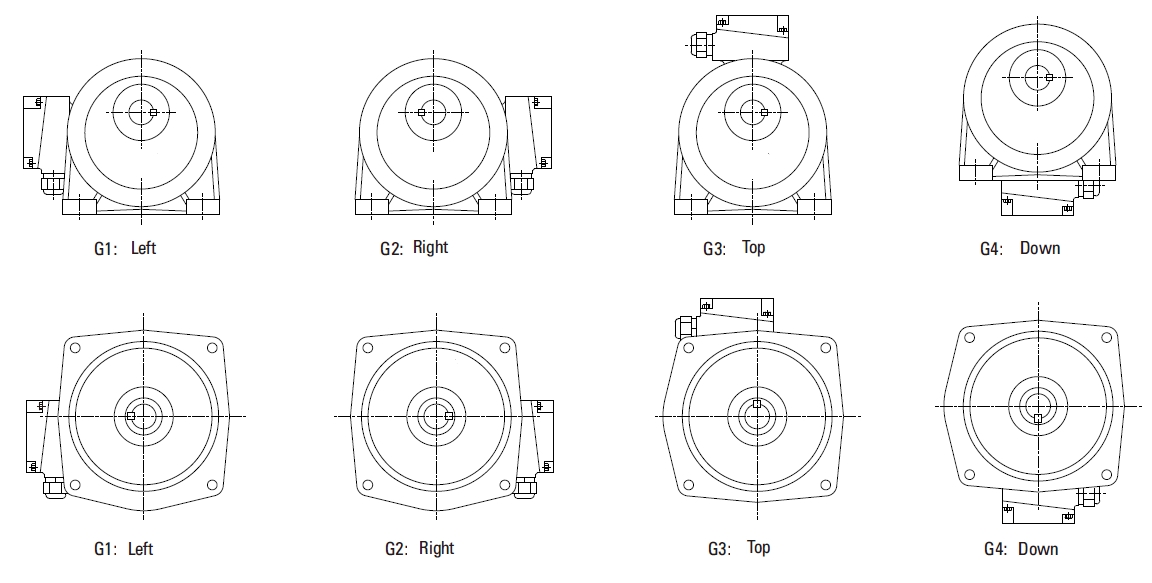

ตำแหน่งกล่องเทอร์มินอล

EA-HN
(การติดตั้งกับขา)

EA-VA
(การติดตั้งกับหน้าแปลน)

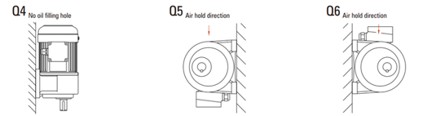

ทิศทางเพลานำออก

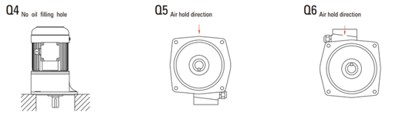

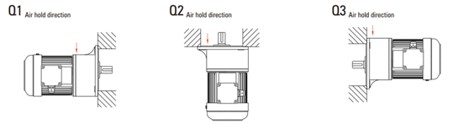

วิธีการติดตั้ง

EA-HN

EA-VA

ภาพรวม สเปค

■ เฟืองทดรอบรุ่นมาตรฐาน

แรงดันไฟฟ้า	อุปกรณ์แหล่งจ่าย	ขนาดเส้นผ่านศูนย์กลางเพลาเอาต์พุต	อัตราส่วน	A	D	E	F	G	H	J	K	L	M	X	Y	Z	S	P	Q	W	T


1 เฟส (1 เฟส)	100W	18	3-50	250	40 (50)	110 (140)	135 (120)	65 (120)	9	16	50 (40)	10.5 (12)	133	138 (/)	88.5 (2)	105	18	30	27	5	20.2
		22	60-200	280	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	133	152 (/)	97.5 (3)	105	22	40	35	7	25
		28	250-1800	375	90 (170)	140 (220)	178 (205)	120 (195)	12	39	68 (58)	17 (13)	133	178 (/)	116 (3)	120	28	45	40	7	31.1
	200W	18	3-10	285	40 (50)	110 (140)	135 (120)	65 (120)	9	16	50 (40)	10.5 (12)	133	138 (/)	88.5 (2)	105	18	30	27	5	20.2
		22	15-90	315	65/148	130 (185)	158 (175)	90 (165	12	17.5	60 (48)	13 (12)	133	152 (/)	97.5 (3)	105	22	40	35	7	25
		28	100-200	350	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	133	178 (/)	116 (3)	105	28	45	40	7	31.1
		32	250-1800	470	130 (185)	170(255)	210(239)	165(216)	13	47.5	70 (66.5)	18(13)	133	216 (/)	138.5(3)	120	32	55	50	10	35.5
	400W	22	3-10	360	65/148	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	167	152 (/)	97.5 (3)	135	22	40	35	7	25
		28	15-90	390	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	167	178 (/)	116 (3)	135	28	45	40	7	31.1
		32	100-200	430	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	167	216 (/)	138.5(3)	135	32	55	50	10	35.5
		40	250-1800	580	150(230)	210(310)	265(277)	203(255)	15	59	83	20(18)	167	255 (/)	160(5)	135	40	65	60	10	43.5
	750W	28	3-25	410	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	167	178 (/)	116 (3)	135	28	45	40	7	31.1
		32	30-120	450	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	167	216 (/)	138.5(3)	135	32	55	50	10	35.5
		40	125-200	500	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	167	255 (/)	160(5)	135	40	65	60	10	43.5
	1500W	32	3-30	452	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	192	216 (/)	138.5(3)	139	32	55	50	10	35.5
		40	40-100	503	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	192	255 (/)	160(5)	139	40	65	60	10	43.5
		50	110-180	560	170(280)	265(390)	335(367)	230(342)	18	51	97(92)	25	192	312 (/)	200(5)	146	50	80	75	14	54
3 เฟส (3 เฟส)	100W	18	3-50	254	40 (50)	110 (140)	135 (120)	65 (120)	9	16	50 (39.5)	10 (12)	130.5	143 (/)	88.5 (2)	100	18	30	27	5	20.2
		22	60-200	281	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	130.5	161 (/)	97.5 (3)	100	22	40	35	7	25
		28	250-1800	376	90 (170)	140 (220)	178 (205)	120 (195)	12	39	68 (58)	17 (13)	130.5	184 (/)	116 (3)	100	28	45	40	7	31.1
	200W	18	3-10	279	40 (50)	110 (140)	135 (120)	65 (120)	9	16	50 (39.5)	10 (12)	130.5	143 (/)	88.5 (2)	100	18	30	27	5	20.2
		22	15-90	306	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	130.5	161 (/)	97.5 (3)	100	22	40	35	7	25
		28	100-200	339	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	130.5	184 (/)	116 (3)	100	28	45	40	7	31.1
		32	250-1800	456	130 (185)	170(255)	210(239)	165(216)	13	47.5	70 (66.5)	18(13)	130.5	216 (/)	138.5(3)	100	32	55	50	10	35.5
	400W	22	3-10	320	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	146	168 (/)	97.5 (3)	114	22	40	35	7	25
		28	15-90	352	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	146	184 (/)	116 (3)	114	28	45	40	7	31.1
		32	100-200	396	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	146	216 (/)	138.5(3)	114	32	55	50	10	35.5
		40	250-1800	539	150(230)	210(310)	265(277)	203(255)	15	59	83	20(18)	146	255 (/)	160(5)	114	40	65	60	10	43.5
	750W	28	3-25	367	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	172	184 (/)	116 (3)	126	28	45	40	7	31.1
		32	30-120	40	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	172	216 (/)	138.5(3)	126	32	55	50	10	35.5
		40	125-200	455	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	172	255 (/)	160(5)	126	40	65	60	10	43.5
	1500W	32	3-30	44	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	192	216 (/)	138.5(3)	137	32	55	50	10	35.5
		40	40-100	498	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	192	255 (/)	160(5)	137	40	65	60	10	43.5
		50	110-180	555	170(280)	265(390)	335(367)	238(342)	18	51	97(92)	25	192	312 (/)	200(5)	137	50	80	75	14	54
	2200W	40	3-40	518	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	192	255 (/)	160(5)	137	40	65	60	10	43.5
	2200W	50	45-100	575	170(280)	265(390)	335(367)	238(342)	18	51	97(92)	25	192	312 (/)	200(5)	137	50	80	75	14	54
	3700W	40	3-10	548	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	213	255 (/)	160(5)	160	40	65	60	10	43.5
	3700W	50	15-60	605	170(280)	265(390)	335(367)	238(342)	18	51	97(92)	25	213	312 (/)	200(5)	160	50	80	75	14	54

ค่าใน ( ) หมายถึงมิติสำหรับรุ่น EA-VN (แนวตั้ง)

■ ชนิดเฟืองทดรอบงานเบา

แรงดันไฟฟ้า	อุปกรณ์แหล่งจ่าย	ขนาดเส้นผ่านศูนย์กลางเพลาเอาต์พุต	อัตราส่วน	A	D	E	F	G	H	J	K	L	M	X	Y	Z	S	P	Q	W	T


1 เฟส (1 เฟส)	100W	18	60-200	250	40 (50)	110 (140)	135 (120)	65 (120)	9	16	50 (40)	10.5 (12)	133	138 (/)	88.5 (2)	105	18	30	27	5	20.2
	100W	22	250-1800	345	65 (148)	130 (185)	158 (175)	90 (165)	12	33.5	60 (48)	13 (12)	133	152 (/)	97.5 (3)	105	22	40	35	7	25
	200W	18	15-90	285	40 (50)	110 (140)	135 (120)	65 (120)	9	16	50 (40)	10.5 (12)	133	138 (/)	88.5 (2)	105	18	30	27	5	20.2
		22	100-200	315	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	133	152 (/)	97.5 (3)	105	22	40	35	7	25
		28	250-1800	410	90 (170)	140 (220)	178 (205)	120 (195)	12	39	68 (58)	17 (13)	167	178 (/)	116 (3)	105	28	45	40	7	31.1
	400W	22	15-90	360	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	167	152 (/)	97.5 (3)	135	22	40	35	7	25
		28	100-200	390	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	167	178 (/)	116 (3)	135	28	45	40	7	31.1
		32	250-1800	510	130 (185)	170(255)	210(239)	165(216)	13	47.5	70 (66.5)	18(13)	167	216 (/)	138.5(3)	135	32	55	50	10	35.5
	750W	22	3-25	380	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	167	152 (/)	97.5 (3)	135	22	40	35	7	25
		28	30-120	410	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	167	178 (/)	116 (3)	135	28	45	40	7	31.1
		32	125-200	450	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	167	216 (/)	138.5(3)	135	32	55	50	10	35.5
		40	250-1800	600	150(230)	210(310)	265(277)	203(255)	15	59	83	20(18)	167	255 (/)	160(5)	200	40	65	60	10	43.5
	1500W	28	3-30	418	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	192	193 (/)	116 (3)	139	28	45	40	7	31.1
		32	40-100	452	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	192	216 (/)	138.5(3)	139	32	55	50	10	35.5
		40	110-150	503	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	192	255 (/)	160(5)	139	40	65	60	10	43.5
3 เฟส (3 เฟส)	100W	18	60-200	254	40 (50)	110 (140)	135 (120)	65 (120)	9	16	50 (39.5)	10 (12)	130.5	143//)	88.5 (2)	100	18	30	27	5	20.2
	100W	22	250-1800	341	65 (148)	130 (185)	158 (175)	90 (165)	12	33.5	60 (48)	13 (12)	130.5	161 (/)	97.5 (3)	100	22	40	35	7	25
	200W	18	15-90	279	40 (50)	110 (140)	135 (120)	65 (120)	9	16	50 (39.5)	10 (12)	130.5	143()	88.5 (2)	100	18	30	27	5	20.2
		22	100-200	306	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	130.5	161 (/)	97.5 (3)	100	22	40	35	7	25
		28	250-1800	401	90 (170)	140 (220)	178 (205)	120 (195)	12	30	68 (58)	17 (13)	130.5	184 (/)	116 (3)	100	28	45	40	7	31.1
	400W	22	15-90	320	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	146	168 (/)	97.5 (3)	114	22	40	35	7	25
		28	100-200	352	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13)	146	184 (/)	116 (3)	114	28	45	40	7	31.1
		32	250-1800	469	130 (185)	170(255)	210(239)	165(216)	13	47.5	70 (66.5)	18(13)	146	216 (/)	138.5(3)	114	32	55	50	10	35.5
	750W	22	3-25	337	65 (148)	130 (185)	158 (175)	90 (165)	12	17.5	60 (48)	13 (12)	172	168 (/)	97.5 (3)	126	22	40	35	7	25
		28	30-120	367	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13	172	184 (/)	116 (3)	126	28	45	40	7	31.1
		32	125-200	405	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	172	216 (/)	138.5(3)	126	32	55	50	10	35.5
		40	250-1800	555	150(230)	210(310)	265(277)	203(255)	15	59	83	20(18)	172	255 (/)	160(5)	126	40	65	60	10	43.5
	1500W	28	3-30	413	90 (170)	140 (220)	178 (205)	120 (195)	12	23	68 (58)	17 (13	192	193 (/)	116 (3)	137	28	45	40	7	31.1
		32	40-100	448	130 (185)	170(255)	210(239)	165(216)	13	30	70 (66.5)	18(13)	192	216 (/)	138.5(3)	137	32	55	50	10	35.5
		40	110-150	498	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	192	255 (/)	160(5)	13	40	65	60	10	43.5
	2200W	40	45-80	518	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	192	255 (/)	160(5)	137	40	65	60	10	43.5
	3700W	40	15-60	548	150(230)	210(310)	265(277)	203(255)	15	36	83	20(18)	213	255 (/)	160(5)	60	40	65	60	10	43.5

ค่าใน ( ) หมายถึงมิติสำหรับรุ่น EA-VN (แนวตั้ง)

■ เฟืองทดรอบชนิด B (ชนิดหน้าแปลน)

แรงดันไฟฟ้า	อุปกรณ์แหล่งจ่าย	ขนาดเส้นผ่านศูนย์กลางเพลาเอาต์พุต	อัตราส่วน	A	D	E	F	G	H	J	K	M	Z	S	P	Q	W	T


3 เฟส 3 เฟส	100W	22	60-200	278	55	170	146	146	12	20	50	133	120	22	40	35	7	25
	200W		15-90	315	55	170	146	146	12	20	50	133	120	22	40	35	7	25
	400W		3-10	330	55	170	146	146	12	20	50	167	135	22	40	35	7	25

แผนภาพการเชื่อมต่อสายไฟ

ชนิดมอเตอร์	แผนภาพการเชื่อมต่อสายไฟ
ชนิดมอเตอร์	แผนภาพการเชื่อมต่อสายไฟ

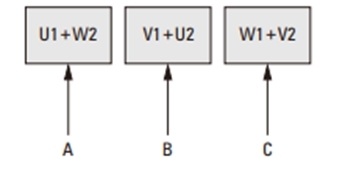

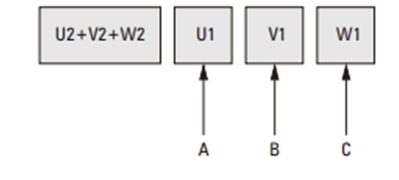

สำหรับ มอเตอร์ 3 เฟส	มอเตอร์ 3 เฟส การเชื่อมต่อสายไฟแบบ Δ/220 V-240 V การเชื่อมต่อสายไฟแบบคอนเนคเตอร์สามทางว/220 V-240 V

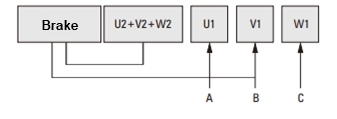

	วิธีการเชื่อมต่อสายไฟของมอเตอร์ 3 เฟสและเบรก การเชื่อมต่อสายไฟแบบ Δ/220 V-240 V การเชื่อมต่อสายไฟแบบวาย/380 V-415 V












สำหรับ มอเตอร์ 1 เฟส C สำหรับ ตัวเก็บประจุ	มอเตอร์ 1 เฟส 100W/200W/การเชื่อมต่อสายไฟ CCW (หมุนทวนเข็มนาฬิกา) 100W/200W/การเชื่อมต่อสายไฟ CW (หมุนตามเข็มนาฬิกา) 400W/750W/1500W/การเชื่อมต่อสายไฟ CW (หมุนตามเข็มนาฬิกา) 400W/750W/1500W/การเชื่อมต่อสายไฟ CCW (หมุนทวนเข็มนาฬิกา)












	วิธีการเดินอุปกรณ์สายไฟของมอเตอร์ 1 เฟสและเบรก 100W/200W/การเชื่อมต่อสายไฟ CCW (หมุนทวนเข็มนาฬิกา) 100W/200W/การเชื่อมต่อสายไฟ CW (หมุนตามเข็มนาฬิกา) 400W/750W/1500W/การเชื่อมต่อสายไฟ CW (หมุนตามเข็มนาฬิกา) 400W/750W/1500W/การเชื่อมต่อสายไฟ CCW (หมุนทวนเข็มนาฬิกา)

คุณสมบัติผลิตภัณฑ์

คุณสมบัติที่ 1: ใช้โครงสร้างเฟืองเฉียงความแม่นยำสูง เพื่อให้ได้เสียงรบกวนต่ำ ประสิทธิภาพสูง และอายุการใช้งานยาวนาน
คุณสมบัติที่ 2: การออกแบบที่กะทัดรัดแบบรวมช่วยลดพื้นที่ในการติดตั้ง พร้อมทั้งให้กำลังบิดสูงที่เสถียร
คุณสมบัติที่ 3: รองรับทั้งแหล่งจ่ายไฟ 1 เฟส และ 3 เฟส และมีให้เลือกหลายรุ่น รวมถึงรุ่นที่มีเบรก
