กระบอกสูบ แบบใช้ไฟฟ้า แบบ ตลับลูกปืนเรเดียล E-ECRL5

กระบอกสูบไฟฟ้าจะแปลงการหมุนของมอเตอร์ให้เป็นระบบเคลื่อนที่แนวเส้นตรงผ่านบอลสกรูสำหรับการทำงานของกระบอกสูบมีก้าน
เมื่อเปรียบเทียบกับประเภทไฮดรอลิกและนิวเมติก จะมีประสิทธิภาพการใช้พลังงานสูงกว่า ขนาดกะทัดรัด เสียงรบกวนน้อย เป็นมิตรต่อสิ่งแวดล้อม และต้องการการบำรุงรักษาต่ำ ช่วยลดต้นทุนโดยรวม
กระบอกสูบของ MISUMI มีตัวเครื่องอะลูมิเนียมอัลลอยด์ บอลสกรู แกนผลัก ฐานยึดมอเตอร์ที่สามารถปรับแต่งได้ และเซนเซอร์เสริม
ขนาดและตำแหน่งของรูติดตั้งบนเหล็กฉากสำหรับยึดมอเตอร์จะถูกผลิตตามยี่ห้อมอเตอร์ที่ลูกค้าระบุ
ฉากยึดมอเตอร์แบบกำหนดเองและสวิตช์เซนเซอร์เป็นอุปกรณ์เสริม

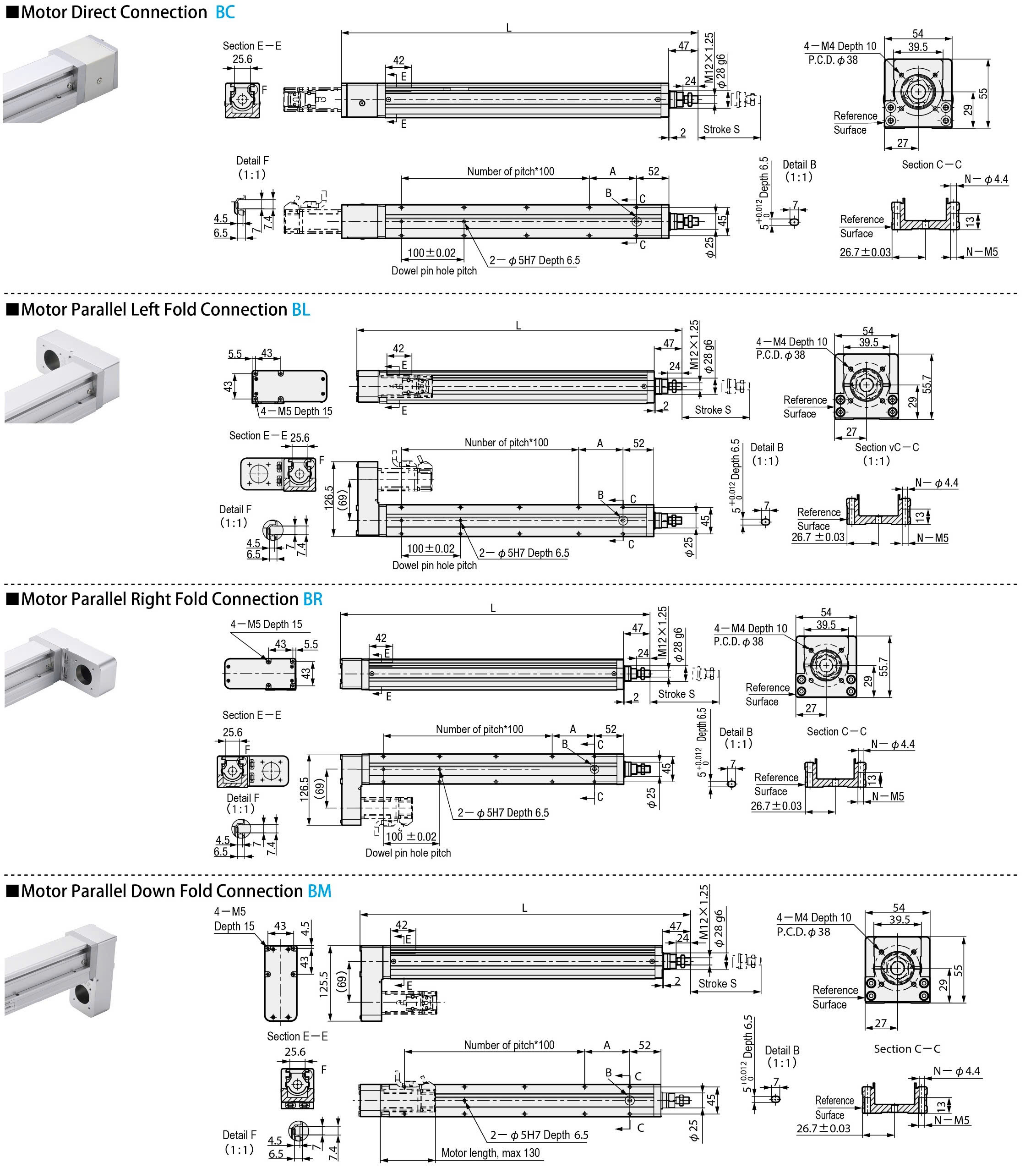

■ ชนิดเชื่อมต่อมอร์เตอร์โดยตรง BC	■ การเชื่อมต่อสายไฟแบบขนานฝั่งซ้ายของมอเตอร์ BL	■ การเชื่อมต่อสายไฟมอเตอร์แบบขนานพับขวา BR	■ การเชื่อมต่อสายไฟมอเตอร์แบบขนานพับลง BM





E-ECRL5 ระยะเคลื่อนที่ S		50	100	150	200	250	300	350	400	450	500	550	600
L	การเชื่อมต่อสายไฟโดยตรง	319	369	419	469	519	569	619	669	719	769	819	869
	เชื่อมต่อแบบขนาน	300	350	400	450	500	550	600	650	700	750	800	850
ขนาดการติดตั้ง	A	25	75	25	75	25	75	25	75	25	75	25	75
	จำนวนพิทช์※	1	1	2	2	3	3	4	4	5	5	6	6
	จำนวนหลุม N※	6	6	8	8	10	10	12	12	14	14	16	16
มวล ตัวเครื่อง (กก.)	การเชื่อมต่อสายไฟโดยตรง	1.71	1.98	2.24	2.50	2.77	3.03	3.30	3.56	3.82	4.09	4.35	4.61
	เชื่อมต่อแบบขนาน	1.99	2.25	2.52	2.78	3.04	3.30	3.56	3.83	4.09	4.35	4.61	4.87

*สำหรับการติดตั้งแบบพับลงขนาน จำนวนรูติดตั้งจะลดลง 2 รู และจำนวนระยะพิทช์จะลดลง 1 เนื่องจากการรบกวนของมอเตอร์

กรุณาทำตามขั้นตอนการเลือก~เพื่อเลือกโหมดและพารามิเตอร์สำหรับสั่งซื้อ

		รุ่น (ประเภท)	—	สายนำไฟฟ้า	—	ระยะชัก S	—	ทิศทางมอเตอร์	—	ประเภท มอเตอร์	—	จำนวนเซนเซอร์
		E-ECRL5	—	05	—	S100	—	BM	—	P100W	—	C0



รุ่น

สโตรค/ระยะเคลื่อนที่S

ทิศทางมอเตอร์

ประเภท มอเตอร์

จำนวน เซนเซอร์

พิกัดแรงผลัก (N)

ความเร็วสูงสุด (มม./วินาที)※ 1

น้ำหนักบรรทุกสูงสุด (กก.)

ความสามารถในการทวนซ้ำ การวางตำแหน่ง (มม.)

ความกว้างของตัวเครื่อง

บอล สกรู

ชนิด

สายนำไฟฟ้า (มม.)

เพิ่มขึ้นทีละ 50 มม.

ยี่ห้อ

อุปกรณ์แหล่งจ่าย W

ตามแนวนอน

แนวตั้ง

E—ECRL5

05

50 ถึง 600

BC(เชื่อมต่อโดยตรง) BM(กล่องลำแสงขนาน พับซ้าย) BL(กล่องลำแสงขนาน พับขวา) BR(กล่องลำแสงขนาน พับลง)

P(พานาโซนิค) M(โต๊ะมอเตอร์) Z(กำหนดเอง)

100W

C0(ไม่ได้ให้มา) C1(1 ชิ้น) C2(2 ชิ้น) C3(3 ชิ้น)

340

250

30

10

±0.01

54×55

⌀12 (C7)

10

170

500

15

5

20

85

1000

10

2.5

*1 ความเร็วสูงสุดอ้างอิงจากเซอร์โวมอเตอร์ 3000 รอบต่อนาที; ควรลดความเร็วหากระยะชัก >300 เพื่อป้องกันการเกิดเรโซแนนซ์

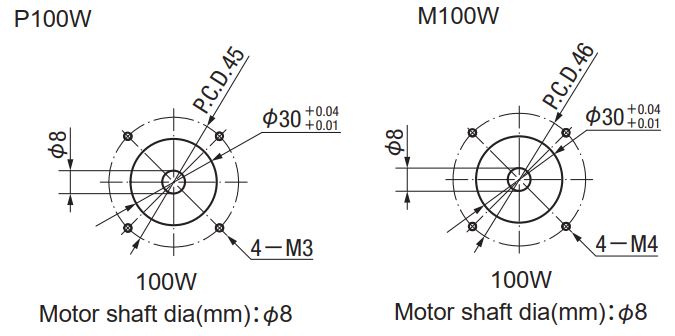

- ไม่รวมมอเตอร์ ลูกค้าต้องซื้อแยกต่างหาก เมื่อระบุรหัสมอเตอร์เป็น Z ต้องระบุขนาดเส้นผ่านศูนย์กลางเพลามอเตอร์และขนาดติดตั้ง
แนะนำให้ตั้งค่าเวลาเร่งและความหน่วงของมอเตอร์ไว้ที่ 0.2 วินาที

■ รายการเซอร์โวมอเตอร์ที่แนะนำ

ยี่ห้อ	รหัสมอเตอร์	มี / ไม่มีเบรก	กำลังไฟ	แรงดันไฟฟ้า	รุ่นเซอร์โวมอเตอร์	รุ่นชุดขับมอเตอร์
พานาโซนิค	P	ไม่มีเบรก (ใช้งานในแนวนอน)	50W	220V	MSMF5AZL1U2M	MADLN05SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MSMF5AZL1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	100W		MSMF012L1U2M	MADLN05SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MSMF012L1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	200W		MHMF022L1U2M	MADLN15SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MHMF022L1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	400W		MHMF042L1U2M	MBDLN25SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MHMF042L1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	750W		MHMF082L1U2M	MCDLN35SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MHMF082L1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	1000W		MDMF102L1G6M	MDDLN45SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MDMF102L1H6M
		ไม่มีเบรก (ใช้งานในแนวนอน)	1500W		MDMF152L1G6	MDDLN55SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MDMF152L1H6
		ไม่มีเบรก (ใช้งานในแนวนอน)	2000W		MDMF202L1G6	MEDLN83SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MDMF202L1H6
มิตซูบิชิ	M	ไม่มีเบรก (ใช้งานในแนวนอน)	50W	220V	HG-MR053	MR-J4-10A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-MR053B
		ไม่มีเบรก (ใช้งานในแนวนอน)	100W		HG-KR13	MR-J4-10A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-KR13B
		ไม่มีเบรก (ใช้งานในแนวนอน)	200W		HG-KR23	MR-J4-20A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-KR23B
		ไม่มีเบรก (ใช้งานในแนวนอน)	400W		HG-KR43	MR-J4-40A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-KR43B
		ไม่มีเบรก (ใช้งานในแนวนอน)	750W		HG-KR73	MR-J4-70A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-KR73B
		ไม่มีเบรก (ใช้งานในแนวนอน)	1000W		HG-SR102	MR-J4-100A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-SR102B
		ไม่มีเบรก (ใช้งานในแนวนอน)	1500W		HG-SR152	MR-J4-200A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-SR152B
ยาสกาว่า	M	ไม่มีเบรก (ใช้งานในแนวนอน)	50W	220V	SGM7J-01AFC6S	SGD7S-R90A00A002
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-01AFC6E
		ไม่มีเบรก (ใช้งานในแนวนอน)	100W		SGM7J-01AFC6S	SGD7S-R90A00A002
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-01AFC6E
		ไม่มีเบรก (ใช้งานในแนวนอน)	200W		SGM7J-02AFC6S	SGD7S-1R6A00A002
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-02AFC6E
		ไม่มีเบรก (ใช้งานในแนวนอน)	400W		SGM7J-04AFC6S	SGD7S-2R8A00A002
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-04AFC6E
		ไม่มีเบรก (ใช้งานในแนวนอน)	750W		SGM7J-08AFC6S	SGD7S-5R5A00B202
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-08AFC6E
เดลต้า	M	ไม่มีเบรก (ใช้งานในแนวนอน)	100W	220V	ECM-B3L-C20401RS1	ASD-B3-0121-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3L-C20401SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	200W		ECM-B3M-C20602RS1	ASD-B3-0221-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-C20602SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	400W		ECM-B3M-C20604RS1	ASD-B3-0421-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-C20604SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	750W		ECM-B3M-C20807RS1	ASD-B3-0721-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-C20807SS1
	P	ไม่มีเบรก (ใช้งานในแนวนอน)	1000W		ECM-B3M-E21310RS1	ASD-B3-0121-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-E21310SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	1500W		ECM-B3M-E21315RS1	ASD-B3-1521-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-E21315SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	2000W		ECM-B3M-E21320RS1	ASD-B3-2023-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-E21320SS1

■ ส่วนประกอบ

ชื่อส่วนประกอบ		ชนิด	100W
การเชื่อมต่อสายไฟโดยตรง	ข้อต่อ	ดิสก์คัปปลิ้ง ชนิดแคลมป์	เส้นผ่านศูนย์กลางภายนอก	ด้านบอลสกรู	ด้านมอเตอร์
			⌀26	⌀7	⌀8
เชื่อมต่อแบบขนาน	พูลเล่ย์บอลสกรู	ชุบผิวนิกเกิล เหล็ก	2GT-40ฟัน×⌀7
	พูลเล่ย์มอเตอร์		2GT-40ฟัน×⌀8
	สายพานไทม์มิ่ง	ยางแกนไฟเบอร์กลาส	220-2GT-12
เซนเซอร์ (อุปกรณ์เสริม)		DMSE-020-2M (DC 2-wire, normal open)

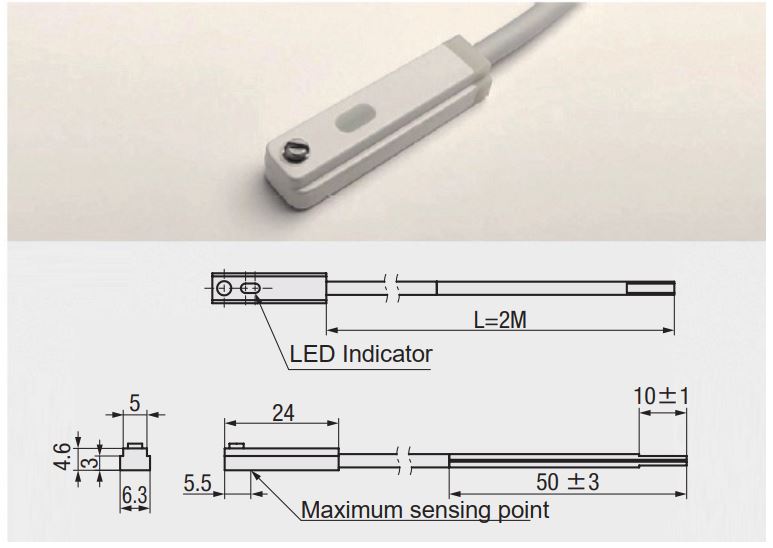

■ สเปคเซนเซอร์ E-ECRL


■ แผนภาพการเชื่อมต่อสายไฟเซนเซอร์


■ พารามิเตอร์เซนเซอร์

โหมด

ชนิดเอาท์พุต

วิธีการติดตั้ง

วิธิการตรวจจับ

แรงดันไฟฟ้าที่ทำงาน

ปริมาณการใช้กระแสไฟ

กระแส Output

ความสามารถในการทวนซ้ำ

ความถี่การสลับ

ไฟแสดงสถานะ

อุณหภูมิแวดล้อมใช้งาน

ความยาวของสาย

ระดับการป้องกัน

DMST DMSE

DC 2-ขดลวด, เปิดปกติ

ขันสกรูแคลมป์เข้าร่องกระบอกสูบ

แม่เหล็กแหวน

5 ถึง 30 V DC

≦0.05 mA

≦100 mA

<0.2 มม.

≦2000 Hz

แสงสีแดง

-20 ถึง +70°C

2 ม.

IP67

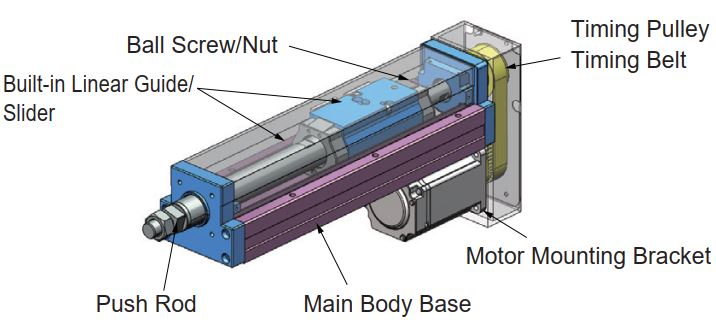

■โครงสร้าง


■ ข้อดี
· ความแม่นยำในการวางตำแหน่งซ้ำ ±0.01 มม.
· ใช้สำหรับการติดตั้งในแนวนอนเป็นหลัก ลิเนียร์ไกด์และลูกกลิ้งสไลด์ที่ติดตั้งในตัวช่วยรองรับโหลดไฟฟ้าในแนวรัศมีและป้องกันการหมุนของเพลาขับ
· นอกจากฟังก์ชันมาตรฐานแล้ว ยังเหมาะสำหรับการใช้งานที่ต้องการระยะชักยาวมากกว่า

การติดตั้งตัวเครื่อง	ขนาดของ รูติดตั้ง มิติ E - ECRL5 E - ECRL8·10 (1) ติดตั้งด้านบน (2) ติดตั้งด้านล่าง (1) ติดตั้งด้านบน (2) ติดตั้งด้านล่าง ขนาดสลักเกลียว ① M4 M5 ② M5 M6
การติดตั้งด้านหน้า	การติดตั้งด้านหลัง (เฉพาะแบบขนาน)

■ ข้อควรระวังในการใช้งาน
(1) สภาพแวดล้อมการใช้งาน: อุณหภูมิห้อง (-20°C ถึง 40°C). หลีกเลี่ยงสภาพแวดล้อมที่มีการกัดกร่อน ติดไฟได้ มีสนามแม่เหล็กไฟฟ้า หรือมีความชื้น .
(2) ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งมีความทนต่อการสั่นสะเทือนและทนต่อแรงดัน โดยมีความเรียบอยู่ในช่วง ±0.05 มม./500 มม.
(3) ใช้มอเตอร์ที่มีเบรกเมื่อทำการติดตั้งกระบอกสูบไฟฟ้าในแนวตั้ง
(4) ป้องกันกระบอกสูบจากแรงสั่นสะเทือนและแรงกระแทก ป้องกันไม่ให้ก้านกระทุ้งหมุนและกระบอกสูบเกิดการเสียรูป



■ วิธีการติดตั้งมอเตอร์และปรับความตึงของสายพานไทม์มิ่ง
Radial type direct connection E-ECRL

1) ถอดฝาพลาสติกออกและคลายสลักเกลียวที่ข้อต่อ
2) ติดตั้งมอเตอร์และขันสลักเกลียวให้แน่น
3) สุดท้ายติดฝาพลาสติกกลับเข้าที่ฐานข้อต่อเพื่อให้การติดตั้งมอเตอร์เสร็จสมบูรณ์

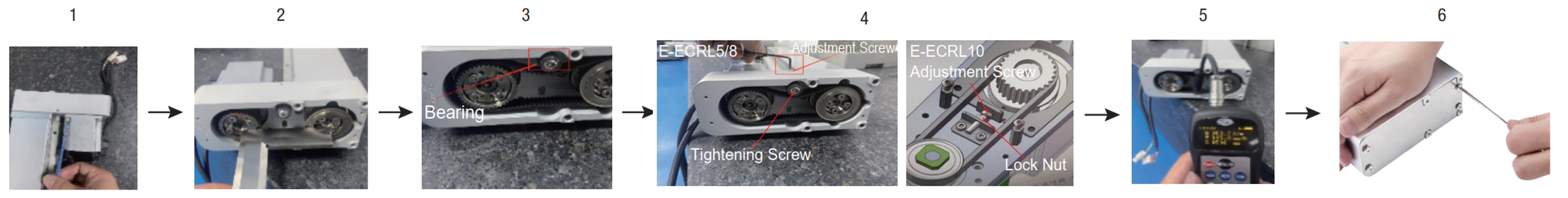

การเชื่อมต่อสายไฟแบบขนานชนิดเรเดียล E-ECRL

1) ถอดฝาครอบ ติดตั้งมอเตอร์ และขันสกรูให้แน่น
2) ติดตั้งไทม์มิ่งพูลเล่ย์ที่ด้านมอเตอร์ โดยให้ขนานกับพูลเล่ย์ที่ปลายบอลสกรู และขันสกรูของพูลเล่ย์ให้แน่น
3) ติดตั้งสายพานไทม์มิ่งและตรวจสอบให้แบริ่งปรับความตึงอยู่เหนือสายพาน (E-ECRL5/8)
4) ปรับความตึงของสายพานด้วยสกรูปรับระดับและยึดด้วยสกรูล็อกให้แน่น.
5) วัดความตึงของสายพานด้วยเครื่องทดสอบให้ตรงกับช่วงอ้างอิง (ดูตาราง)
6) ติดตั้งฝาครอบกลับเข้าไปเพื่อเสร็จสิ้นการติดตั้งมอเตอร์และปรับพูเล่ย์

ค่าความตึงสายพานของกระบอกไฟฟ้า (ค่าอ้างอิง)

กำลังมอเตอร์ W	โหมดกระบอกสูบไฟฟ้า	ประเภทสายพานไทม์มิ่ง	ความกว้างสายพาน (มม.)	ระยะกึ่งกลางพูลเล่ย์ (มม.)	ความหนาของสายพาน (มม.)	ค่าความตึง (N) (ค่าอ้างอิง)
100W	E-ECTL40/E-ECRL5	2GT	12	55	1.3	12 ถึง 17
200W	E-ECTL50/E-ECRL8	3GT	15	81	2.5	32 ถึง 42
400W	E-ECTL60/E-ECRL8
	E-ECTLT60	5GT		75	4	60 ถึง 75
750W	E-ECTL75/E-ECRL10			107
	E-ECTLT75	8YU	25	104	5.2	125 ถึง 155
1000W	E-ECTL90/E-ECTLT90	8M	30	128	6.1	409 ถึง 450
1500W
2000W	E-ECTL90
	E-ECTLT110		50	160		573 ถึง 630

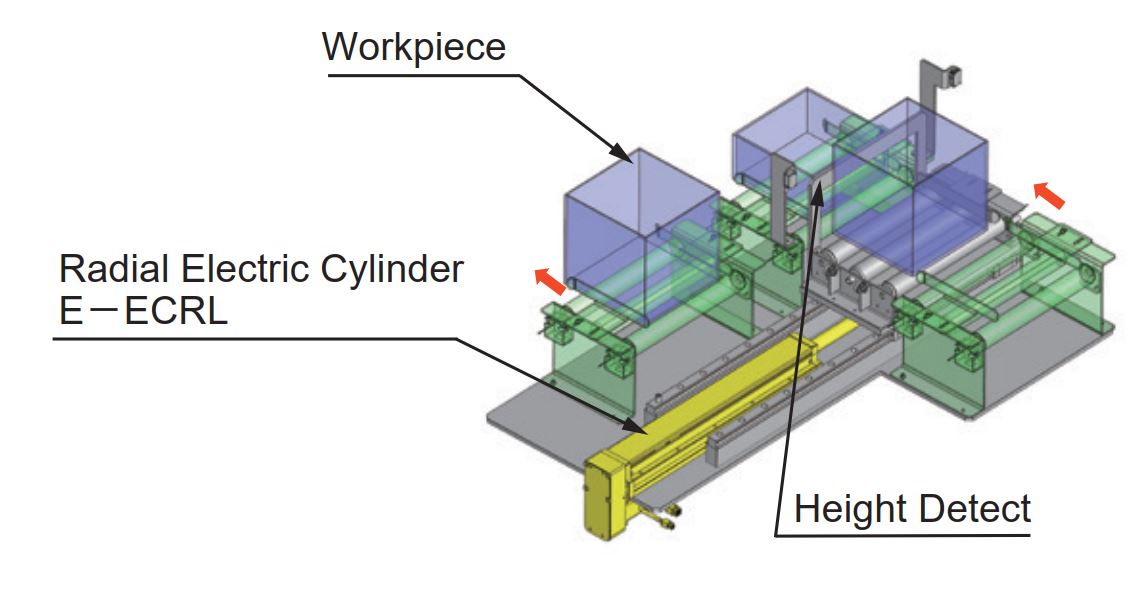

■ ตัวอย่างการใช้งานกระบอกไฟฟ้ารับโหลดไฟฟ้าแนวรัศมี
การใช้งาน: กลไกการคัดแยก
· ใช้ฟังก์ชันผลัก-ดึงของกระบอกสูบเพื่อคัดแยกวัตถุตามความสูงบนสายพานลำเลียงเดียวกัน
· กลไกการคัดแยกที่ใช้กระบอกสูบช่วยให้การทำงานรวดเร็วและราบรื่น

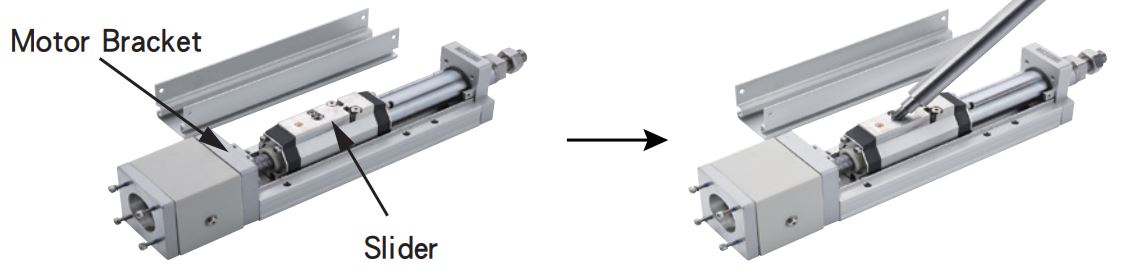

■ วิธีการหล่อลื่นเป็นประจำ
· กระบอกไฟฟ้าต้องการการหล่อลื่นเป็นประจำ ในครั้งแรก ให้เติมจาระบีหลังจากใช้งานไปแล้ว 300 ชั่วโมง หลังจากนั้น ให้หล่อลื่นทุก ๆ 2000 ชั่วโมง
· ใช้จาระบีชนิดลิเทียมทั่วไปสำหรับการหล่อลื่น แนะนำให้ใช้ Mobil lithium grease EP3
· ใช้กระบอกอัดจาระบีสำหรับ การหล่อลื่น ห้ามใช้สารหล่อลื่นชนิดเหลว

1) เปิดฝาครอบกระบอกและเติมน้ำมันที่ตลับลูกปืนในฐานมอเตอร์และแท็บเลื่อน
2) เลื่อนแท็บเลื่อนด้วยมือและเติมน้ำมันทุก ๆ 15 มม. ตลอดแนวทิศทางการเคลื่อนที่
