กระบอกสูบ แบบใช้ไฟฟ้า รุ่นมาตรฐาน E-ECTL40

กระบอกไฟฟ้าเป็นอุปกรณ์ที่เปลี่ยนการเคลื่อนที่แบบหมุนของมอเตอร์ไฟฟ้าให้เป็นระบบเคลื่อนที่แนวเส้นตรงผ่านบอลสกรู เพื่อขับเคลื่อนการยืดและหดของก้านกระบอกสูบ
เมื่อเปรียบเทียบกับกระบอกไฮดรอลิกและกระบอกสูบนิวเมติกส์แบบดั้งเดิมแล้ว อุปกรณ์นี้มีคุณสมบัติเด่นในด้านการประหยัดพลังงาน การออกแบบที่ประหยัดพื้นที่ เสียงรบกวนต่ำ ไม่มีมลพิษ และค่าบำรุงรักษาต่ำ ช่วยให้สามารถลดต้นทุนโดยรวมได้ตามเป้าหมาย
โครงสร้างของกระบอกไฟฟ้า MISUMI ประกอบด้วยตัวเครื่องอลูมิเนียมอัลลอย, บอลสกรู และแกนผลัก ขนาดและตำแหน่งของรูติดตั้งบนเหล็กฉากสำหรับยึดมอเตอร์จะถูกผลิตตามยี่ห้อมอเตอร์ที่ลูกค้าระบุ ฉากยึดมอเตอร์แบบกำหนดเองและสวิตช์เซนเซอร์เป็นอุปกรณ์เสริม

BC(ประเภท การเชื่อมต่อสายไฟ โดยตรง)	RC(เชื่อมต่อแบบขนาน)	ความกว้างของตัวเครื่อง □45 บอลสกรู ⌀12 (C7) ความสามารถในการทวนซ้ำตำแหน่ง ±0.01   ส่วนประกอบ บอดี้หลัก บุชชิ่งแบบเลื่อน พลั้งเจอร์ ฉากยึดมอเตอร์ วัสดุ โลหะผสมอลูมิเนียม โลหะผสมอลูมิเนียม S45C โลหะผสมอลูมิเนียม กระบวนการเตรียมผิว อะโนไดซ์ใส — ชุบโครเมียม อะโนไดซ์ใส



E-ECTL40 สโตรค/ระยะเคลื่อนที่ S		50	100	150	200	250	300	350	400	450	500
L	การเชื่อมต่อสายไฟโดยตรง	286	336	386	436	486	536	586	636	686	736
	เชื่อมต่อแบบขนาน	263	313	363	413	463	513	563	613	663	713
มวลตัวเครื่อง (กก.)	การเชื่อมต่อสายไฟโดยตรง	1.39	1.62	1.86	2.09	2.33	2.56	2.79	3.03	3.26	3.49
	เชื่อมต่อแบบขนาน	1.59	1.82	2.06	2.29	2.52	2.76	2.99	3.22	3.46	3.69

เมื่อเลือก GD (กลไกสไลด์ไกด์) ความยาวรวม L จะเป็น L-13

กรุณาทำตามขั้นตอนการเลือก~เพื่อเลือกโหมดและพารามิเตอร์สำหรับสั่งซื้อ

		รุ่น (ประเภท)	—	สายนำไฟฟ้า	—	ระยะเคลื่อนที่ S	—	ทิศทางมอเตอร์	—	ชนิดมอเตอร์	—	วิธีการติดตั้ง	—	จำนวนเซนเซอร์
		E-ECTL40	—	05	—	S100	—	BC	—	P100W	—	NA	—	C0



รุ่น

ระยะเคลื่อนที่ S

ทิศทางมอเตอร์

ชนิดมอเตอร์

วิธีการติดตั้ง

จำนวนเซนเซอร์

พิกัดแรงผลัก (N)

ความเร็วสูงสุด (มม./วินาที)※ 1

น้ำหนักบรรทุกสูงสุด (กก.)

ความสามารถในการทวนซ้ำตำแหน่ง (มม.)

ความกว้างของตัวเครื่อง

บอลสกรู

ชนิด

สายนำไฟฟ้า (มม.)

เพิ่มขึ้นทีละ 50 มม. แบบเพิ่มค่า

ยี่ห้อ

อุปกรณ์แหล่งจ่าย W

การใช้งานแนวนอน

ใช้งานแนวตั้ง

E—ECTL40

05

50 ถึง 500

BC (การเชื่อมต่อสายไฟโดยตรง) RC (การเชื่อมต่อสายไฟแบบขนาน)

P (พานาโซนิค) M (โต๊ะมอเตอร์) Z (ปรับแต่งตามต้องการ)

50W

NA (ติดตั้งที่ตัวเครื่อง) FA (หน้าแปลนติดตั้งด้านหน้า) HA (แนวนอน) GD (พร้อมกลไกการนำทางเคลื่อนที่)

C0(ไม่ได้ให้มา) C1(1 ชิ้น) C2(2 ชิ้น) C3(3 ชิ้น)

170

250

15

5

±0.01

□45

⌀12 (C7)

100W

340

30

10

10

50W

85

500

10

2.5

100W

170

15

5

*1 ความเร็วสูงสุดเป็นค่าอ้างอิงโดยอิงจากความเร็วสูงสุดของเซอร์โวมอเตอร์ที่ 3000 รอบต่อนาที หากระยะสโตรคเกิน 300 ควรลดความเร็วลงตามความเหมาะสมเพื่อหลีกเลี่ยงการเกิดเรโซแนนซ์
ขายึดมอเตอร์ประเภท M สามารถใช้งานร่วมกับแบรนด์มอเตอร์หลายยี่ห้อได้ กรุณาดูที่ ตารางรหัสมอเตอร์และแบรนด์ที่สอดคล้องกัน สำหรับรายละเอียด .
ผลิตภัณฑ์นี้ไม่มีมอเตอร์ ลูกค้าต้องซื้อ มอเตอร์ แยกต่างหาก
เมื่อระบุรหัสมอเตอร์เป็น Z ต้องระบุขนาดเส้นผ่านศูนย์กลางเพลามอเตอร์และขนาดติดตั้งด้วย
ควรตั้งค่าเวลาการเร่งความเร็วและความหน่วงของมอเตอร์อย่างน้อย 0.2 วินาที

■ รายการเซอร์โวมอเตอร์ที่แนะนำ

ยี่ห้อ	รหัสมอเตอร์	มี / ไม่มีเบรก	กำลังไฟ	แรงดันไฟฟ้า	รุ่นเซอร์โวมอเตอร์	รุ่นชุดขับมอเตอร์
พานาโซนิค	P	ไม่มีเบรก (ใช้งานในแนวนอน)	50W	220V	MSMF5AZL1U2M	MADLN05SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MSMF5AZL1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	100W		MSMF012L1U2M	MADLN05SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MSMF012L1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	200W		MHMF022L1U2M	MADLN15SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MHMF022L1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	400W		MHMF042L1U2M	MBDLN25SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MHMF042L1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	750W		MHMF082L1U2M	MCDLN35SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MHMF082L1V2M
		ไม่มีเบรก (ใช้งานในแนวนอน)	1000W		MDMF102L1G6M	MDDLN45SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MDMF102L1H6M
		ไม่มีเบรก (ใช้งานในแนวนอน)	1500W		MDMF152L1G6	MDDLN55SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MDMF152L1H6
		ไม่มีเบรก (ใช้งานในแนวนอน)	2000W		MDMF202L1G6	MEDLN83SE
		พร้อมเบรก (ใช้ในแนวตั้ง)			MDMF202L1H6
มิตซูบิชิ	M	ไม่มีเบรก (ใช้งานในแนวนอน)	50W	220V	HG-MR053	MR-J4-10A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-MR053B
		ไม่มีเบรก (ใช้งานในแนวนอน)	100W		HG-KR13	MR-J4-10A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-KR13B
		ไม่มีเบรก (ใช้งานในแนวนอน)	200W		HG-KR23	MR-J4-20A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-KR23B
		ไม่มีเบรก (ใช้งานในแนวนอน)	400W		HG-KR43	MR-J4-40A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-KR43B
		ไม่มีเบรก (ใช้งานในแนวนอน)	750W		HG-KR73	MR-J4-70A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-KR73B
		ไม่มีเบรก (ใช้งานในแนวนอน)	1000W		HG-SR102	MR-J4-100A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-SR102B
		ไม่มีเบรก (ใช้งานในแนวนอน)	1500W		HG-SR152	MR-J4-200A
		พร้อมเบรก (ใช้ในแนวตั้ง)			HG-SR152B
ยาสกาว่า	M	ไม่มีเบรก (ใช้งานในแนวนอน)	50W	220V	SGM7J-01AFC6S	SGD7S-R90A00A002
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-01AFC6E
		ไม่มีเบรก (ใช้งานในแนวนอน)	100W		SGM7J-01AFC6S	SGD7S-R90A00A002
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-01AFC6E
		ไม่มีเบรก (ใช้งานในแนวนอน)	200W		SGM7J-02AFC6S	SGD7S-1R6A00A002
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-02AFC6E
		ไม่มีเบรก (ใช้งานในแนวนอน)	400W		SGM7J-04AFC6S	SGD7S-2R8A00A002
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-04AFC6E
		ไม่มีเบรก (ใช้งานในแนวนอน)	750W		SGM7J-08AFC6S	SGD7S-5R5A00B202
		พร้อมเบรก (ใช้ในแนวตั้ง)			SGM7J-08AFC6E
เดลต้า	M	ไม่มีเบรก (ใช้งานในแนวนอน)	100W	220V	ECM-B3L-C20401RS1	ASD-B3-0121-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3L-C20401SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	200W		ECM-B3M-C20602RS1	ASD-B3-0221-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-C20602SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	400W		ECM-B3M-C20604RS1	ASD-B3-0421-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-C20604SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	750W		ECM-B3M-C20807RS1	ASD-B3-0721-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-C20807SS1
	P	ไม่มีเบรก (ใช้งานในแนวนอน)	1000W		ECM-B3M-E21310RS1	ASD-B3-0121-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-E21310SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	1500W		ECM-B3M-E21315RS1	ASD-B3-1521-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-E21315SS1
		ไม่มีเบรก (ใช้งานในแนวนอน)	2000W		ECM-B3M-E21320RS1	ASD-B3-2023-L
		พร้อมเบรก (ใช้ในแนวตั้ง)			ECM-B3M-E21320SS1

■ ส่วนประกอบ

ชื่อส่วนประกอบ		ชนิด	50W·100W
การเชื่อมต่อสายไฟโดยตรง	ข้อต่อ	ชนิดยึดจับพร้อมรูสลัก, รูกุญแจ	เส้นผ่านศูนย์กลางภายนอก	ด้านบอลสกรู	ด้านมอเตอร์
			⌀20	⌀8	⌀8
เชื่อมต่อแบบขนาน	พูลเล่ย์บอลสกรู	เหล็กชุบนิกเกิล	2GT-40ฟัน×⌀8
	พูลเล่ย์มอเตอร์		2GT-40ฟัน×⌀8
	สายพานไทม์มิ่ง	ยางแกนไฟเบอร์กลาส	196-2GT-12

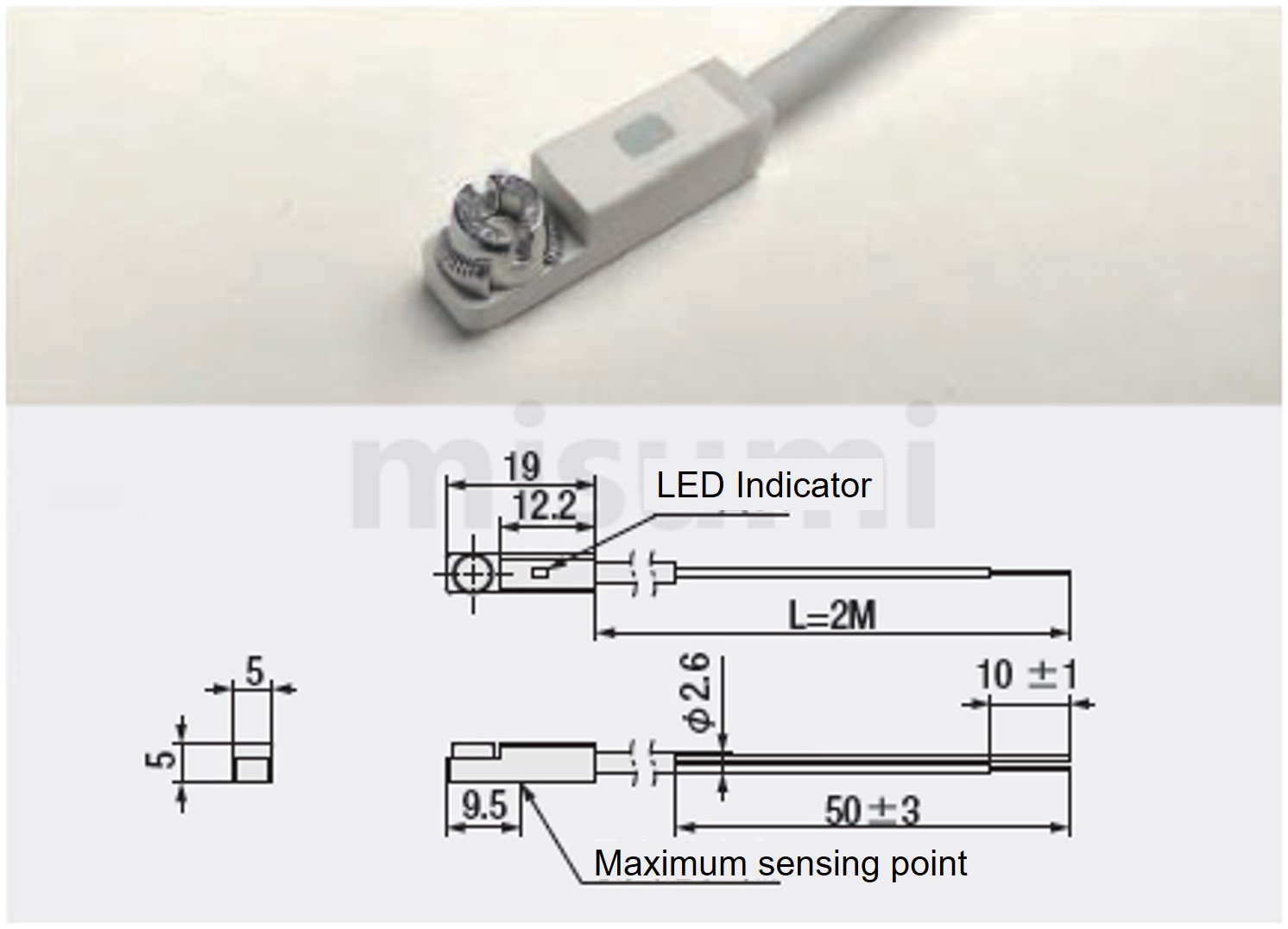

เซนเซอร์ (อุปกรณ์เสริม)		DMST-020-2M (DC ขดลวด 2 เส้น, ปกติเปิด)

■ สเปคเซนเซอร์ E-ECTL

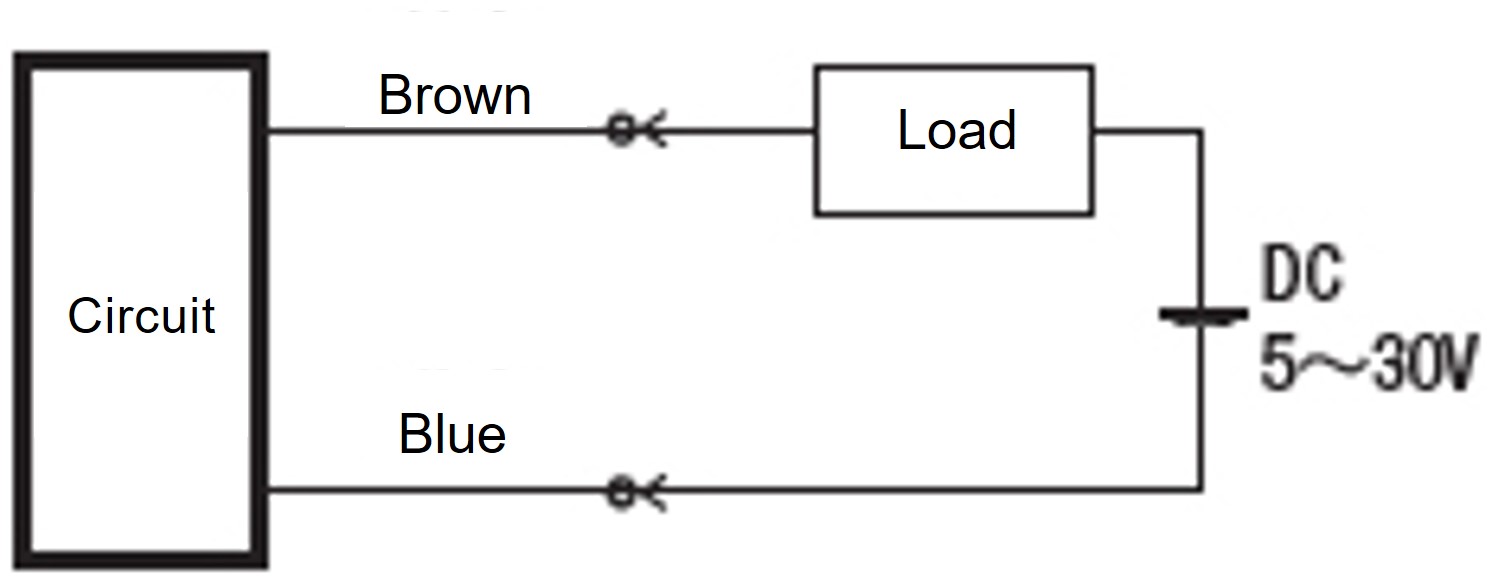

■ แผนภาพการเชื่อมต่อสายไฟเซนเซอร์


■ พารามิเตอร์เซนเซอร์

โหมด

ชนิดเอาท์พุต

วิธีการติดตั้ง

วิธิการตรวจจับ

แรงดันไฟฟ้าที่ทำงาน

ปริมาณการใช้กระแสไฟ

กระแส Output

ความสามารถในการทวนซ้ำ

ความถี่การสลับ

ไฟแสดงสถานะ

อุณหภูมิแวดล้อมใช้งาน

ความยาวของสาย

ระดับการป้องกัน

DMST DMSE

DC 2-ขดลวด, เปิดปกติ

ขันสกรูแคลมป์เข้าร่องกระบอกสูบ

แม่เหล็กแหวน

5 ถึง 30 V DC

≦0.05 mA

≦100 mA

<0.2 มม.

≦2000 Hz

แสงสีแดง

-20 ถึง +70°C

2 ม.

IP67

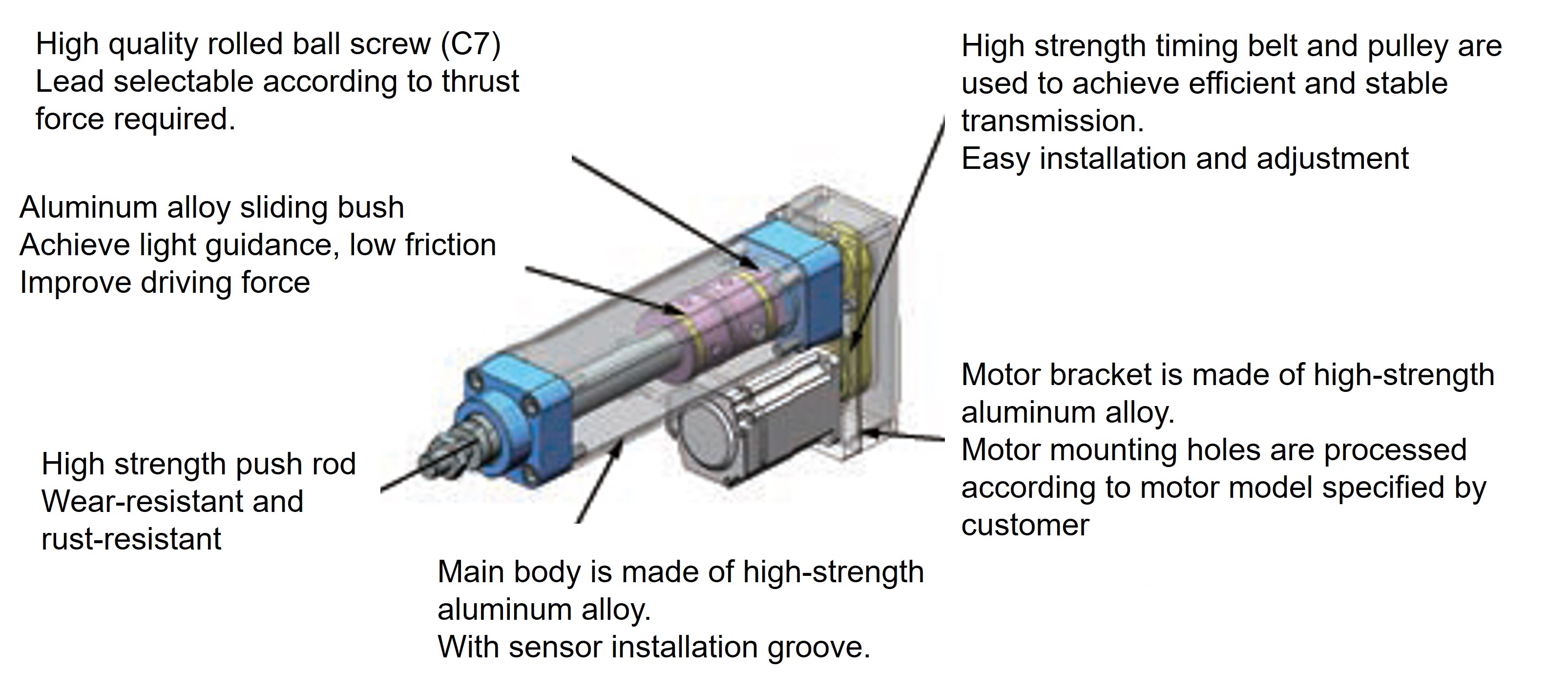

■โครงสร้าง

■ ข้อดี
· ความสามารถในการทวนซ้ำของการวางตำแหน่ง ±0.01
· ใช้งานทั่วไปสำหรับการติดตั้งในแนวตั้งและการใช้งานแรงผลักตามแนวแกน
· เหมาะสำหรับการกด การย้ำหมุด การหนีบ และกลไกการผลัก/ดึง
· สามารถใช้แทนกระบอกสูบนิวเมติกส์สำหรับฟังก์ชันที่คล้ายกันได้

การติดตั้งตัวเครื่อง	การติดตั้งหน้าแปลนด้านหน้า
การติดตั้งในแนวนอน	การติดตั้งด้วยไกด์

■ ข้อควรระวังในการใช้งาน
(1) สภาพแวดล้อมการใช้งาน: อุณหภูมิห้อง (-20°C ถึง 40°C). หลีกเลี่ยงสภาพแวดล้อมที่มีการกัดกร่อน ติดไฟได้ มีสนามแม่เหล็กไฟฟ้า หรือมีความชื้น .
(2) ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งมีความทนต่อการสั่นสะเทือนและทนต่อแรงดัน โดยมีความเรียบอยู่ในช่วง ±0.05 มม./500 มม.
(3) ใช้มอเตอร์ที่มีเบรกเมื่อทำการติดตั้งกระบอกสูบไฟฟ้าในแนวตั้ง
(4) ป้องกันกระบอกสูบจากแรงสั่นสะเทือนและแรงกระแทก ป้องกันไม่ให้ก้านกระทุ้งหมุนและกระบอกสูบเกิดการเสียรูป

■ วิธีการติดตั้งมอเตอร์และปรับตั้งสายพานไทม์มิ่ง
รุ่นมาตรฐาน การต่อโดยตรง E-ECTL

1) เปิดฝาพลาสติกที่รู แล้วหมุนสลักเกลียวข้อต่อด้วยมือให้ตรงกับรู
2) ใช้ประแจหกเหลี่ยมคลายสลักเกลียวข้อต่อ จากนั้นขันให้แน่นหลังจากติดตั้งมอเตอร์แล้ว
3) สุดท้าย ใส่ฝาพลาสติกที่รูกลับเข้าไปเพื่อให้การติดตั้งมอเตอร์เสร็จสมบูรณ์
รุ่นมาตรฐาน การเชื่อมต่อสายไฟแบบขนาน_E-ECTL

1) ถอดฝาครอบมอเตอร์ออกและติดตั้งมอเตอร์ โปรดทราบว่าสกรูยึดมอเตอร์ยังไม่จำเป็นต้องขันแน่น เพื่อให้สามารถปรับตำแหน่งได้
2) ติดตั้งไทม์มิ่งพูลเล่ย์บนเพลามอเตอร์ โดยให้ขนานกับไทม์มิ่งพูลเล่ย์บนบอลสกรู
3) ขันสกรูไทม์มิ่งพูลเล่ย์ให้แน่นและติดตั้งสายพานไทม์มิ่ง
4) ปรับความตึงของสายพานไทม์มิ่งโดยใช้สกรูปรับบนตัวเครื่อง .
5) ใช้เครื่องทดสอบแรงตึงเพื่อตรวจวัดแรงตึงของสายพาน เพื่อให้แน่ใจว่าแรงตึงตรงตามค่ามาตรฐานอ้างอิง (ดูตารางด้านล่าง)
6) สุดท้าย ให้ขันสกรูยึดมอเตอร์ให้แน่นและติดตั้งฝาครอบมอเตอร์กลับเข้าไปเพื่อให้การติดตั้งเสร็จสมบูรณ์
ค่าความตึงสายพานของกระบอกไฟฟ้า (ค่าอ้างอิง)

กำลังมอเตอร์ (W)	รุ่นกระบอกไฟฟ้า	ประเภทสายพานไทม์มิ่ง	ความกว้างสายพาน (มม.)	ระยะกึ่งกลางสายพาน (มม.)	ความหนาของสายพาน (มม.)	ค่า ความตึง N (อ้างอิง)
100W	E-ECTL40/E-ECRL5	2GT	12	55	1.3	12 ถึง 17
200W	E-ECTL50/E-ECRL8	3GT	15	81	2.5	32 ถึง 42
400W	E-ECTL60/E-ECRL8
	E-ECTLT60	5GT		75	4	60 ถึง 75
750W	E-ECTL75/E-ECRL10			107
	E-ECTLT75	8YU	25	104	5.2	125 ถึง 155
1000W	E-ECTL90/E-ECTLT90	8M	30	128	6.1	409 ถึง 450
1500W
2000W	E-ECTL90
	E-ECTLT110		50	160		573 ถึง 630

■ ตัวอย่างการใช้งานกระบอกไฟฟ้ามาตรฐาน

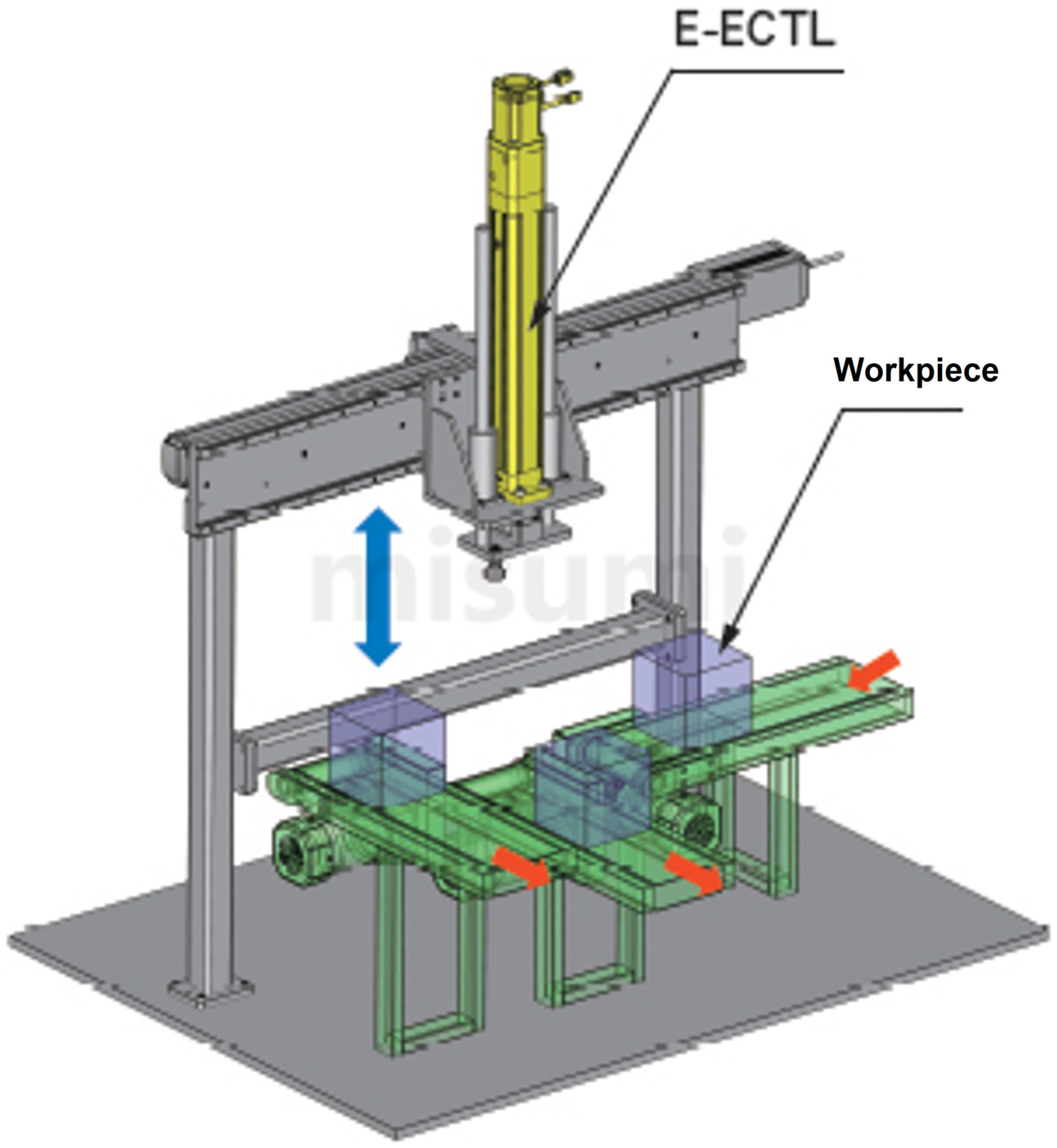

การประยุกต์ใช้งาน: กลไกการถ่ายโอน
· ใช้ฟังก์ชันยืดหดของกระบอกไฟฟ้าที่ติดตั้งในแนวตั้งในการหยิบและวางชิ้นงานบนสายพานลำเลียงที่มีความสูงต่างกัน
· ใช้กลไกการย้ายของกระบอกไฟฟ้า เพื่อให้การยกขึ้นลงมีความมั่นคงและรวดเร็ว ป้องกันความเสียหายต่อชิ้นงานระหว่างการทำงานของอุปกรณ์ชนิด Pick and Place

■ วิธีการหล่อลื่นแบบปกติ
· กระบอกไฟฟ้าต้องการการหล่อลื่นเป็นประจำ ในครั้งแรก ให้เติมจาระบีหลังจากใช้งานไปแล้ว 300 ชั่วโมง หลังจากนั้น ให้หล่อลื่นทุก ๆ 2000 ชั่วโมง
· ใช้จาระบีลิเทียมเบอร์ 3 ทั่วไป (GB7324-1994) แนะนำให้ใช้ Mobil lithium grease EP3
· ใช้กระบอกอัดจาระบีสำหรับ การหล่อลื่น ห้ามใช้สารหล่อลื่นชนิดเหลว

ชนิดมาตรฐาน

1) ถอดตัวลดเสียงออกและทาจาระบีที่บอลสกรู
2) ดึงก้านผลักด้วยมือหลายครั้งเพื่อให้แน่ใจว่าสกรูทั้งหมดได้รับการหล่อลื่น
*หมายเหตุ: รุ่นมาตรฐาน E-ECTL75 ขึ้นไป รวมถึงรุ่นแรงผลักสูง จะมีหัวอัดจาระบีสำหรับการหล่อลื่นตลับลูกปืน
