ปลอกเพลา ขนาดกะทัดรัดด้วย ยูรีเทน ชนิดมีร่องสลิท ลิท
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ภาพรวมของสินค้า
ปลอกเพลา ที่มี ยูรีเทน ยึดอยู่กับที่ อยู่กับ เพลา และสามารถใช้งานฟังก์ชั่นต่างๆ ได้ เช่น สต๊อปเปอร์ การวางตำแหน่ง ชิ้นส่วนบน เพลา การยึดชิ้นส่วนที่หมุน และอื่นๆ
ดรออิ้งบอกขนาด
ยางกันกระแทก (ประเภททั่วไปจนถึงประเภทมาตรฐานและขนาดกะทัดรัด)
วัสดุ: ยูรีเทน
ความแข็ง: Shore A70 (แบบอีสเตอร์)(อุณหภูมิที่อนุญาต: 70°C)
ภาพรวมของสเปค
ยางกันกระแทก (ประเภททั่วไปจนถึงประเภทมาตรฐานและขนาดกะทัดรัด)
วัสดุ: ยูรีเทน
ความแข็ง: Shore A70 (แบบอีสเตอร์)
(อุณหภูมิที่อนุญาต: 70°C)
วัสดุ: ยูรีเทนความแข็ง: Shore A70 (แบบอีสเตอร์)(อุณหภูมิที่อนุญาต: 70°C)
| ชนิด | วัสดุ |  กระบวนการชุบผิว |  อุปกรณ์เสริม | D (มม.) | B (มม.) |
| มาตรฐาน | |||||
| E-SCSPD | เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน | ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์ | สลักเกลียว หัว ซ็อกเก็ต/ช่องเสียบ หกเหลี่ยม 2 ตัว | 8 to 50 | 10 to 21 |
| E-PSCSPD | ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า | โบลท์ หัว ซ็อกเก็ต/ช่องเสียบ หกเหลี่ยม 2 อัน (SUS) | |||
| E-SSCSPD | สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก | — |
ตารางแสดงรายละเอียดจำเพาะ
| รหัสสินค้า | B | D1 | B1 | t | M (เกลียวหยาบ) | d | R | W | X | Y | |
| ชนิด | D | ||||||||||
| แบบมาตรฐาน E-SCSPD E-PSCSPD E-SSCSPD | 6 | 12 | 20 | 10 | 2 | M4 | 4.5 | 3.75 | 1.0 | 6 | 4 |
| 8 | 18 | 30 | 15 | 3 | M6 | 7 | 6 | 1.5 | 9 | 5 | |
| 10 | 35 | 10 | 6 | ||||||||
| 12 | 11 | ||||||||||
| 13 | |||||||||||
| 15 | 40 | 13 | 8 | ||||||||
| 16 | |||||||||||
| 20 | 20 | 45 | 5 | 15 | |||||||
| 25 | 50 | 18 | 10 | ||||||||
| 30 | 55 | 20 | |||||||||
คุณสมบัติผลิตภัณฑ์
คุณสมบัติ 1: ปลอกเพลายึดอยู่กับด้านหนึ่งของส่วนหมุน และใช้สำหรับการยึดแกนของส่วนหมุน
คุณสมบัติ 2: ปลอกเพลายึดอยู่ที่ปลายด้านหนึ่งของเพลาไกด์ และใช้เป็นสต๊อปเปอร์ของกลไกการเคลื่อนไหวในแนวตรงซึ่งใช้เพลาไกด์เป็นรางไกด์
คุณสมบัติ 3: ปลอกเพลา ที่มี ยูรีเทน มีกาว ยูรีเทน ที่ด้านข้าง ซึ่งมีประสิทธิภาพในการป้องกันการสั่นสะเทือนและ ข้อต่อลด เสียงรบกวนเมื่อใช้เป็น สต๊อปเปอร์
คุณสมบัติ 4: เนื่องจาก เพลา ยึดด้วย สกรู ล็อคทั้งสองด้านจึงสามารถหลีกเลี่ยงความเสียหายของส่วน เพลา หลังการใช้งานได้
คุณสมบัติ 5: ปลอก ปลอกเพลา แบบแยกส่วนสามารถประกอบได้อย่างอิสระและบำรุงรักษาได้สะดวกกว่าเมื่อเทียบกับ ปลอกเพลา แผ่นสลิท
คุณสมบัติ 6: มี วัสดุ และการปรับ พื้นผิว ที่หลากหลายเพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย
คุณสมบัติ 2: ปลอกเพลายึดอยู่ที่ปลายด้านหนึ่งของเพลาไกด์ และใช้เป็นสต๊อปเปอร์ของกลไกการเคลื่อนไหวในแนวตรงซึ่งใช้เพลาไกด์เป็นรางไกด์
คุณสมบัติ 3: ปลอกเพลา ที่มี ยูรีเทน มีกาว ยูรีเทน ที่ด้านข้าง ซึ่งมีประสิทธิภาพในการป้องกันการสั่นสะเทือนและ ข้อต่อลด เสียงรบกวนเมื่อใช้เป็น สต๊อปเปอร์
คุณสมบัติ 4: เนื่องจาก เพลา ยึดด้วย สกรู ล็อคทั้งสองด้านจึงสามารถหลีกเลี่ยงความเสียหายของส่วน เพลา หลังการใช้งานได้
คุณสมบัติ 5: ปลอก ปลอกเพลา แบบแยกส่วนสามารถประกอบได้อย่างอิสระและบำรุงรักษาได้สะดวกกว่าเมื่อเทียบกับ ปลอกเพลา แผ่นสลิท
คุณสมบัติ 6: มี วัสดุ และการปรับ พื้นผิว ที่หลากหลายเพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย
วิธีการใช้งาน
| วัตถุประสงค์การใช้งาน | Drawing สินค้า | คำอธิบายโดยละเอียด |
| การยึดพูลเล่ย์ |  | ปลอกเพลาจะยึดอยู่ที่ด้านหนึ่งของพูลเล่ย์ และยึดเข้ากับอีกด้านของการยึดแกนของพูลเล่ย์ |
| เป็นสต๊อปเปอร์ |  | ปลอกเพลายึดอยู่ที่ปลายด้านหนึ่งของเพลาไกด์ และใช้เป็นสต๊อปเปอร์ของกลไกการเคลื่อนไหวในแนวตรงซึ่งใช้เพลาไกด์เป็นรางไกด์ |
ข้อควรระวัง
(1) หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่มีการ กระบวนการเตรียมผิว ด้วย การ ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า หรือผลิตภัณฑ์ที่ทำจาก SUS304
สำหรับวิธี กระบวนการเตรียมผิว และป้องกัน สนิม โปรดดูที่
พารามิเตอร์ทางเทคนิค
(2). เนื่องจาก ปลอกเพลา ไม่แข็งจึงเกิดรอยแผลเป็นได้ง่ายหลังจากการชน เก็บให้เหมาะสมหลังจากถอดบรรจุภัณฑ์ภายนอก
สำหรับวิธี กระบวนการเตรียมผิว และป้องกัน สนิม โปรดดูที่
พารามิเตอร์ทางเทคนิค(2). เนื่องจาก ปลอกเพลา ไม่แข็งจึงเกิดรอยแผลเป็นได้ง่ายหลังจากการชน เก็บให้เหมาะสมหลังจากถอดบรรจุภัณฑ์ภายนอก

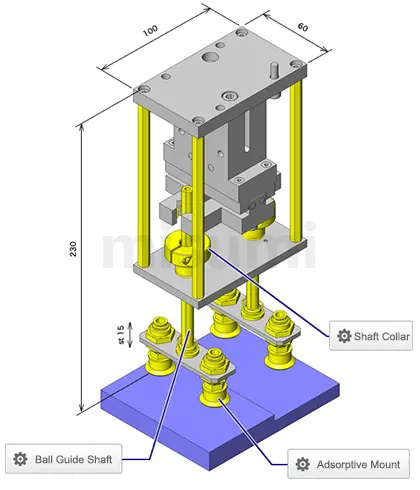

ตัวอย่างการใช้งาน
■ชื่อกลไก
เครื่องจักรกลสามารถดูดซับในแนวนอนและลำเลียงชิ้นงานที่มีรูปร่างพิเศษได้
■ หน้าที่ของกลไก
1. การใช้ยางดูดจับชิ้นงานจึงทำให้ไม่จำเป็นต้องแยกชิ้นส่วนและลำเลียงเรซิ่นหุ้มที่มีความสูงต่างกัน
2. การใช้รางไกด์ทำให้ยางดูดจับชิ้นงานเลื่อนไปจับชิ้นงานที่มีรูปร่างพิเศษ
3. หลังจากยึดตัวเลื่อนด้วยแคลมป์แล้วจะสามารถรักษาสถานะของชิ้นงานที่มีรูปร่างพิเศษได้
■ หน้าที่ของปลอกเพลา
1. ยึดเข้ากับปลายด้านหนึ่งของเพลาบอลไกด์ โดยสามารถใช้เป็นสต็อปเปอร์อย่างง่ายเพื่อป้องกันไม่ให้เพลาบอลไกด์เลื่อนออก
2. ตามรูปทรงของชิ้นงานแล้วนั้น ตำแหน่งของปลอกเพลาบนเพลาสามารถปรับแต่งได้ทุกเมื่อเพื่อควบคุมระยะเคลื่อนที่ของเพลาบอลไกด์
สำหรับข้อมูลโดยละเอียด คลิก ไลบรารี การใช้งาน InCADlibrary
เครื่องจักรกลสามารถดูดซับในแนวนอนและลำเลียงชิ้นงานที่มีรูปร่างพิเศษได้
■ หน้าที่ของกลไก
1. การใช้ยางดูดจับชิ้นงานจึงทำให้ไม่จำเป็นต้องแยกชิ้นส่วนและลำเลียงเรซิ่นหุ้มที่มีความสูงต่างกัน
2. การใช้รางไกด์ทำให้ยางดูดจับชิ้นงานเลื่อนไปจับชิ้นงานที่มีรูปร่างพิเศษ
3. หลังจากยึดตัวเลื่อนด้วยแคลมป์แล้วจะสามารถรักษาสถานะของชิ้นงานที่มีรูปร่างพิเศษได้
■ หน้าที่ของปลอกเพลา
1. ยึดเข้ากับปลายด้านหนึ่งของเพลาบอลไกด์ โดยสามารถใช้เป็นสต็อปเปอร์อย่างง่ายเพื่อป้องกันไม่ให้เพลาบอลไกด์เลื่อนออก
2. ตามรูปทรงของชิ้นงานแล้วนั้น ตำแหน่งของปลอกเพลาบนเพลาสามารถปรับแต่งได้ทุกเมื่อเพื่อควบคุมระยะเคลื่อนที่ของเพลาบอลไกด์
สำหรับข้อมูลโดยละเอียด คลิก ไลบรารี การใช้งาน InCADlibrary
