ตัวยึดสไลเดอร์ประตูสำหรับอลูมิเนียมโปรไฟล์
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >>แค็ตตาลอกบนเว็บไซต์ Economy Series ver2023 (TH-EN)_Part17 คลิกที่นี่
รายละเอียดสินค้า

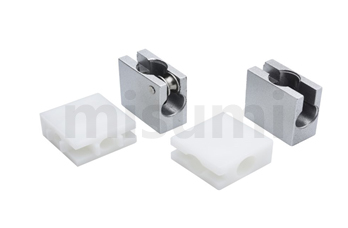

ตัวจับยึดประตูบานเลื่อนสำหรับอลูมิเนียมโปรไฟล์ เป็นสินค้าราคาประหยัด มีราคาถูกกว่าสินค้ามาตรฐานของ MISUMI มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● รองรับการใช้งานร่วมกับอลูมิเนียมโปรไฟล์ ซีรี่ย์ : 1530
● วัสดุ :ตัวเรือน
LCDRFB (ไม่มีพูลเล่ย์) - อลูมิเนียมอัลลอยด์ และ POM
LCSB และ SLCSB (มีพูลเล่ย์) - อลูมิเนียมอัลลอยด์
● สี : สีเงิน, สีดำและสีขาว
[การใช้งาน]
ตัวจับยึดประตูบานเลื่อนมักใช้งานร่วมกับอลูมิเนียมโปรไฟล์ โดยเฉพาะในระบบเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ
ภาพรวมผลิตภัณฑ์โฮลเดอร์ สไลเดอร์ ประตู
โฮลเดอร์ สไลเดอร์ ประตูแบบประหยัดสำหรับโปรไฟล์ อะลูมิเนียม มาตรฐานยุโรป ความคุ้มค่า
FIXING BLOCK ร่อง ประตูได้รับการติดตั้งที่ส่วนท้ายของโปรไฟล์และเชื่อมต่อกับโปรไฟล์เพื่อการใช้งานซึ่งไม่เพียงแต่สวยงามเท่านั้น แต่ยังรับประกันความปลอดภัยอีกด้วย

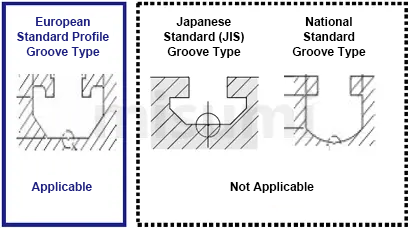

เนื่องจากเป็น อุปกรณ์เสริม พิเศษสำหรับโปรไฟล์ อะลูมิเนียม ซีรีส์ ความคุ้มค่า สามารถใช้กับโปรไฟล์ อะลูมิเนียม ซีรีส์ ความคุ้มค่า เท่านั้น แต่ไม่สามารถใช้กับโปรไฟล์ มาตรฐาน ญี่ปุ่น (JIS) ที่มีอยู่และโปรไฟล์ มาตรฐาน แห่งชาติจีนอื่น ๆ ของMISUMI เมื่อ การจัดซื้อโฮลเดอร์ สไลเดอร์ ประตู อุปกรณ์เสริม ให้เลือกหลังจากยืนยันขนาดตาม สเปค ของโปรไฟล์แล้ว
ตัวอย่างความแตกต่างในประเภทโฮลเดอร์ สไลเดอร์ ประตู ต่างๆ และแผนผังที่เกี่ยวข้อง
FIXING BLOCK ร่อง ประตูได้รับการติดตั้งที่ส่วนท้ายของโปรไฟล์และเชื่อมต่อกับโปรไฟล์เพื่อการใช้งานซึ่งไม่เพียงแต่สวยงามเท่านั้น แต่ยังรับประกันความปลอดภัยอีกด้วย
เนื่องจากเป็น อุปกรณ์เสริม พิเศษสำหรับโปรไฟล์ อะลูมิเนียม ซีรีส์ ความคุ้มค่า สามารถใช้กับโปรไฟล์ อะลูมิเนียม ซีรีส์ ความคุ้มค่า เท่านั้น แต่ไม่สามารถใช้กับโปรไฟล์ มาตรฐาน ญี่ปุ่น (JIS) ที่มีอยู่และโปรไฟล์ มาตรฐาน แห่งชาติจีนอื่น ๆ ของMISUMI เมื่อ การจัดซื้อโฮลเดอร์ สไลเดอร์ ประตู อุปกรณ์เสริม ให้เลือกหลังจากยืนยันขนาดตาม สเปค ของโปรไฟล์แล้ว
ตัวอย่างความแตกต่างในประเภทโฮลเดอร์ สไลเดอร์ ประตู ต่างๆ และแผนผังที่เกี่ยวข้อง

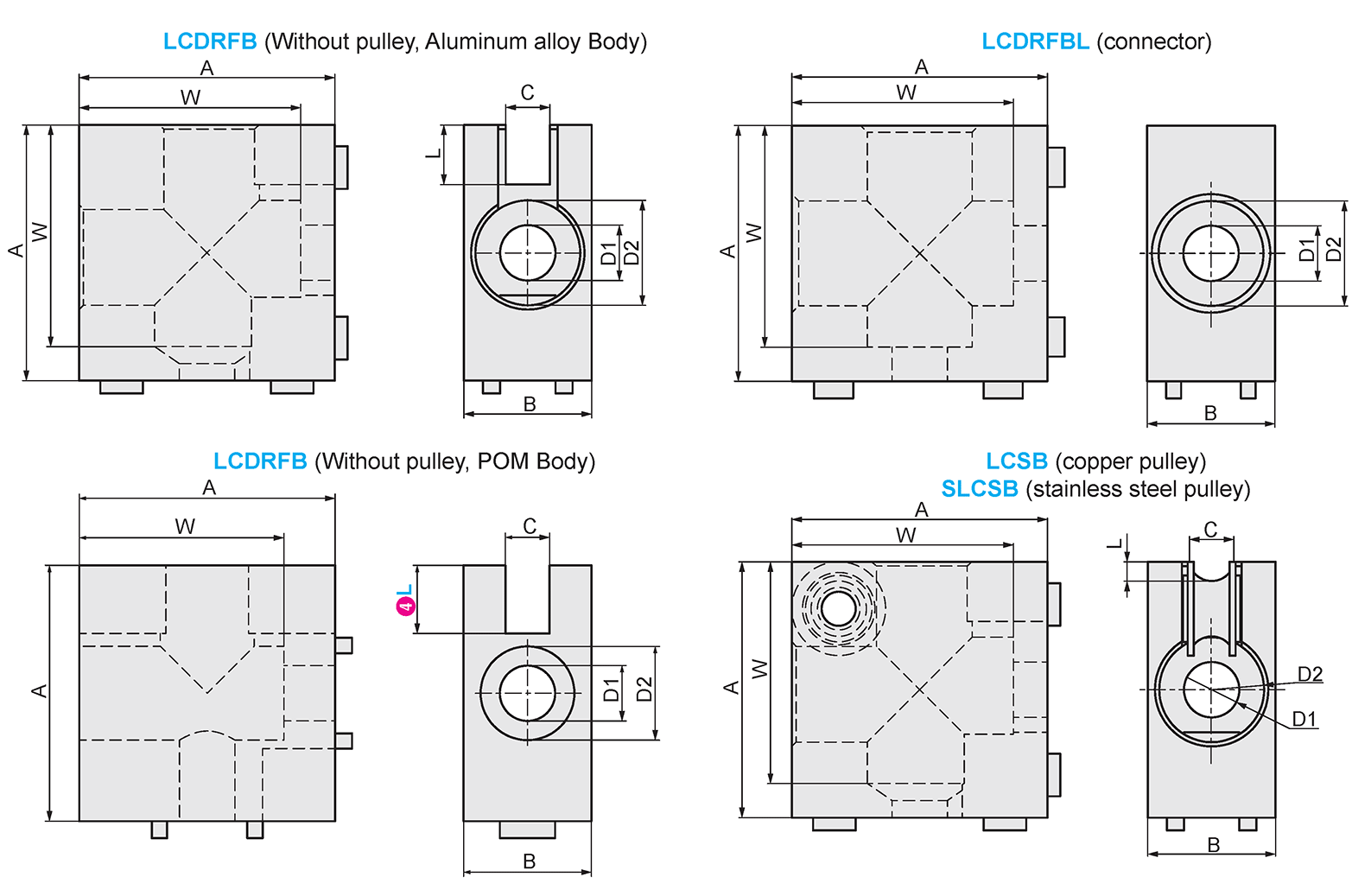

Drawing ระบุขนาดโฮลเดอร์ สไลเดอร์ ประตู
| รุ่นโฮลเดอร์ สไลเดอร์ ประตู | ประเภท |  วัสดุ |  กระบวนการเตรียมผิว | |
| Pulley | ตัวเครื่อง | |||
| LCDRFB | โดยไม่ต้อง พูลเล่ย์ | — | อลูมิเนียมอัลลอย | ทาสี |
| POM | — | |||
| LCSB | พร้อม พูลเล่ย์ | ทองแดง | อลูมิเนียมอัลลอย | พ่นสี |
| SLCSB | สแตนเลส | |||
| LCDRFBL | คอนเนคเตอร์ | — | พ่นสี | |
ตาราง ข้อมูลจำเพาะโฮลเดอร์ สไลเดอร์ ประตู
| รหัสสินค้าโฮลเดอร์ สไลเดอร์ ประตู |  หมายเลข เฟรม ที่ใช้งานได้ |  สี | A | B | C | D1 | D2 | L | W | อุปกรณ์เสริม การปรับแต่งเพิ่มเติม (-SET) |
 ประเภทโฮลเดอร์ สไลเดอร์ ประตู | ||||||||||
| LCDRFB | 1530 | เอส (สีเงิน) | 30 | 15 | 5.2 | 6.5 | 12.3 | 7 | 26 | M6*2 |
| B (สีดำ) |
| รหัสสินค้าโฮลเดอร์ สไลเดอร์ ประตู | หมายเลข เฟรม ที่ใช้งานได้ | สี |  L | A | B | C | D1 | D2 | W | อุปกรณ์เสริม การปรับแต่งเพิ่มเติม (-SET) |
| ประเภทโฮลเดอร์ สไลเดอร์ ประตู | ||||||||||
| LCDRFB | 1530 | พี (สีขาว) | 8 | 30 | 15 | 5.2 | 6.5 | 11 | 24 | M6*2 |
| 3.8 |
| รหัสสินค้าโฮลเดอร์ สไลเดอร์ ประตู | หมายเลข เฟรม ที่ใช้งานได้ | สี | A | B | C | D1 | D2 | L | W | อุปกรณ์เสริม การปรับแต่งเพิ่มเติม (-SET) |
| ประเภทโฮลเดอร์ สไลเดอร์ ประตู | ||||||||||
| LCSB | 1530 | เอส (สีเงิน) | 30 | 15 | 5.2 | 6.5 | 12.3 | 2.25 | 26 | M6*2 |
| B (สีดำ) | ||||||||||
| SLCSB | S(เงิน) | |||||||||
| B(สีดำ) |
| รหัสสินค้าโฮลเดอร์ สไลเดอร์ ประตู | หมายเลข เฟรม ที่ใช้งานได้ | สี | A | B | D1 | D2 | W | อุปกรณ์เสริม การปรับแต่งเพิ่มเติม (-SET) |
| ประเภทโฮลเดอร์ สไลเดอร์ ประตู | ||||||||
| LCDRFBL | 1530 | เอส (สีเงิน) | 30 | 15 | 6.5 | 12.3 | 26 | M6*2 |
| B (สีดำ) |
ภาพรวมของสเปคโฮลเดอร์ สไลเดอร์ ประตู
หากระบุ คลองเลื่อย ก็สามารถจัดส่งพร้อมกับ สกรู ที่ใช้กันทั่วไปได้
| วัตถุ การปรับแต่งเพิ่มเติม | รหัส การปรับแต่งเพิ่มเติม | คำอธิบายของ สเปคโฮลเดอร์ สไลเดอร์ ประตู |
| สกรู ที่ใช้งานได้ | SET | มี สกรู ที่ใช้ได้สำหรับยึดบล็อกยึด ร่อง เลื่อนประตูที่ให้มา (บล็อกยึด ร่อง เลื่อนประตู+ สกรู เพิ่มในราคาตัวเชื่อมต่อ) หากระบุโฮลเดอร์ สไลเดอร์ ประตู คลองเลื่อย จะต้องมี สกรู ที่ใช้บังคับมาให้ |
คุณสมบัติผลิตภัณฑ์โฮลเดอร์ สไลเดอร์ ประตู
(1) ผลิตภัณฑ์ โฮลเดอร์ สไลเดอร์ ประตู มาตรฐานยุโรป ซึ่งแตกต่างจากผลิตภัณฑ์ มาตรฐาน JIS
(2) โฮลเดอร์ สไลเดอร์ ประตูใช้สำหรับติดตั้งกับส่วนปลายของโพรไฟล์ ปลอดภัย และสวยงาม
(3) ปลอดภัยยิ่งขึ้นเมื่อ ยึดอยู่กับที่ ด้วย สกรู
(4) สามารถใช้ร่วมกับโปรไฟล์ มาตรฐานยุโรป 1530 เท่านั้น
(2) โฮลเดอร์ สไลเดอร์ ประตูใช้สำหรับติดตั้งกับส่วนปลายของโพรไฟล์ ปลอดภัย และสวยงาม
(3) ปลอดภัยยิ่งขึ้นเมื่อ ยึดอยู่กับที่ ด้วย สกรู
(4) สามารถใช้ร่วมกับโปรไฟล์ มาตรฐานยุโรป 1530 เท่านั้น
ตัวอย่างการใช้งานโฮลเดอร์ สไลเดอร์ ประตู

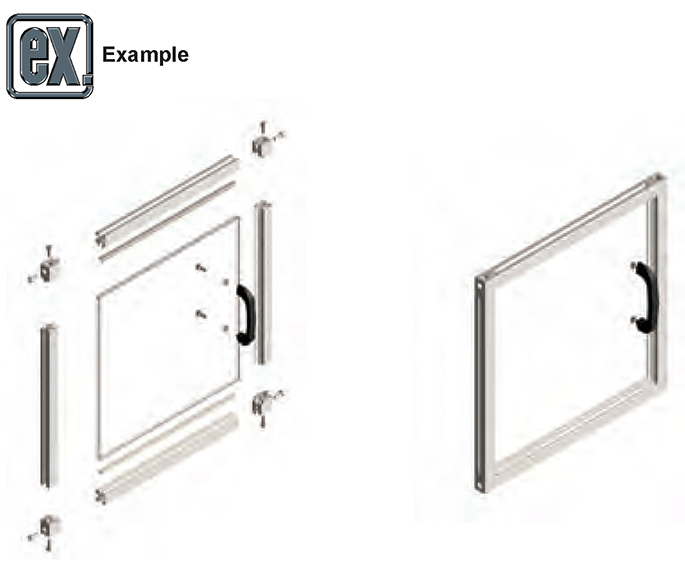

■ ตัวอย่างการประกอบโฮลเดอร์ สไลเดอร์ ประตู
ข้อควรระวังการใช้โฮลเดอร์ สไลเดอร์ ประตู
* ผลิตภัณฑ์โฮลเดอร์ สไลเดอร์ ประตู นี้เป็น อุปกรณ์เสริม พิเศษสำหรับโปรไฟล์ มาตรฐานยุโรป ซึ่งไม่สามารถใช้กับผลิตภัณฑ์โปรไฟล์ มาตรฐาน JIS
| วิธีการยึดโฮลเดอร์ สไลเดอร์ ประตู | สกรูยึด | วัสดุ | อลูมิเนียมอัลลอย |
| รุ่นโฮลเดอร์ สไลเดอร์ ประตู | คอนเนคเตอร์ ต่อโปรไฟล์ | กระบวนการชุบผิว | พ่นสี |
Drawing ระบุขนาด
| รุ่น | ประเภท | วัสดุ | กระบวนการเตรียมผิว | |
| Pulley | ตัวเครื่อง | |||
| LCDRFB | โดยไม่ต้อง พูลเล่ย์ | — | อลูมิเนียมอัลลอย | พ่นสี |
| POM | — | |||
| LCSB | พร้อม พูลเล่ย์ | ทองแดง | อลูมิเนียมอัลลอย | พ่นสี |
| SLCSB | สแตนเลส | |||
| LCDRFBL | คอนเนคเตอร์ | — | พ่นสี | |
ตาราง ข้อมูลจำเพาะ
| รหัสสินค้า | หมายเลข เฟรม ที่ใช้งานได้ | สี | A | B | C | D1 | D2 | L | W | อุปกรณ์เสริม การปรับแต่งเพิ่มเติม (-SET) |
| ประเภท | ||||||||||
| LCDRFB | 1530 | เอส (สีเงิน) | 30 | 15 | 5.2 | 6.5 | 12.3 | 7 | 26 | M6*2 |
| B (สีดำ) |
| รหัสสินค้า | หมายเลข เฟรม ที่ใช้งานได้ | สี | L | A | B | C | D1 | D2 | W | อุปกรณ์เสริม การปรับแต่งเพิ่มเติม (-SET) |
| ประเภท | ||||||||||
| LCDRFB | 1530 | พี (สีขาว) | 8 | 30 | 15 | 5.2 | 6.5 | 11 | 24 | M6*2 |
| 3.8 |
| รหัสสินค้า | หมายเลข เฟรม ที่ใช้งานได้ | สี | A | B | C | D1 | D2 | L | W | อุปกรณ์เสริม การปรับแต่งเพิ่มเติม (-SET) |
| ประเภท | ||||||||||
| LCSB | 1530 | เอส (สีเงิน) | 30 | 15 | 5.2 | 6.5 | 12.3 | 2.25 | 26 | M6*2 |
| B (สีดำ) | ||||||||||
| SLCSB | S(เงิน) | |||||||||
| B(สีดำ) |
| รหัสสินค้า | หมายเลข เฟรม ที่ใช้งานได้ | สี | A | B | D1 | D2 | W | อุปกรณ์เสริม การปรับแต่งเพิ่มเติม (-SET) |
| ประเภท | ||||||||
| LCDRFBL | 1530 | เอส (สีเงิน) | 30 | 15 | 6.5 | 12.3 | 26 | M6*2 |
| B (สีดำ) |
การปรับแต่ง
หากระบุ คลองเลื่อย ก็สามารถจัดส่งพร้อมกับ สกรู ที่ใช้กันทั่วไปได้
| วัตถุ การปรับแต่งเพิ่มเติม | รหัส การปรับแต่งเพิ่มเติม | คำอธิบายของ สเปค |
| สกรู ที่ใช้งานได้ | SET | มี สกรู ที่ใช้ได้สำหรับยึดบล็อกยึด ร่อง เลื่อนประตูที่ให้มา (บล็อกยึด ร่อง เลื่อนประตู+ สกรู เพิ่มในราคาตัวเชื่อมต่อ) หากระบุ คลองเลื่อย จะต้องมี สกรู ที่ใช้บังคับมาให้ |
