โช้คอัพ, แบบสองทาง
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part 14 คลิกที่นี่
รายละเอียดสินค้า
โช้คกันกระแทก เป็นสินค้าราคาประหยัด มีราคาถูกกว่าสินค้ามาตรฐานของ MISUMI มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● ขนาดเกลียวสำหรับติดตั้ง (M) : M20 X 1.5
● สโตรค (mm) : 35, 45 และ 50
● อายุการใช้งาน : 800,000 รอบ
● อุณหภูมิที่สามารถใช้งานได้ (℃) : -5 ถึง 70
● วัสดุ
ตัวเรือน - STKM11A
ฝาครอบ - ยูรีเทน
[การประยุกต์ใช้งาน]
โช้คกันกระแทก มีการใช้งานอย่างแพร่หลาย เช่น ในระบบเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ
โช้คสองทางความคุ้มค่า
ความเร็วสูงที่มีผลกระทบมาก อายุการใช้งานที่ยาวนานขึ้น วัสดุก่อสร้างที่แข็งแรงทนทาน
- มีโครงสร้างสองทางที่มีเอกลักษณ์พร้อมตัวเลือกจังหวะหลายแบบ
- ผลิตจาก STKM11A คุณภาพสูงสำหรับตัวเครื่องและยูรีเทนที่ทนทานสำหรับฝาครอบ รับประกันความทนทานและความยืดหยุ่น มอบประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่ต้องการ
- ออกแบบมาเพื่อทนต่อจำนวนรอบการใช้งานที่สูง
- ฟังก์ชั่นทำงานได้อย่างมีประสิทธิภาพระหว่าง -5°C ถึง 70°C. เหมาะสำหรับการใช้งานในโรงงานอุตสาหกรรมต่างๆ โดยยังคงประสิทธิภาพการทำงานแม้อุณหภูมิจะเปลี่ยนแปลง
- รองรับความเร็วในการชนสูงสุดที่สูง
มาตรฐาน MISUMI
ราคาถูกกว่า
ความหลากหลายของผลิตภัณฑ์
อุปกรณ์รองรับท่อ CAD 3D
ภาพรวมผลิตภัณฑ์
โช้ครุ่นประหยัดแบบสองทางมีโครงสร้างจังหวะคู่ที่เป็นเอกลักษณ์ ช่วยลดพื้นที่การติดตั้งและต้นทุนการทดลองได้อย่างมีประสิทธิภาพ
โครงสร้างการชดเชยอัตโนมัติของมันสามารถสร้างผลกระทบของโช้คที่นุ่มนวลอย่างสม่ำเสมอ
ข้อดีของการใช้โช้ค:
1. ปรับปรุงประสิทธิภาพการผลิต: อุปกรณ์สามารถทำงานได้ที่ความถี่สูงและความเร็วสูงเพื่อปรับปรุงประสิทธิภาพการผลิตเพราะโช้คสามารถหยุดวัตถุที่กระแทกได้อย่างราบรื่น
2. ยืดอายุการใช้งานของเครื่องจักร: บัฟเฟอร์สามารถดูดซับพลังงานที่เกิดจากการกระแทก ลดการกระแทกและการสั่นสะเทือนที่เกิดจากวัตถุต่อเครื่องจักรได้อย่างมาก และหลีกเลี่ยงความเสียหายที่เกิดจากการสั่นสะเทือนจากการกระแทก
3. ปรับปรุงคุณภาพผลิตภัณฑ์โช้ค: บัฟเฟอร์ช่วยลดแรงกระแทกที่เกิดจากวัตถุที่กระทบและผลกระทบที่ทำให้เกิดความเสียหาย ทำให้เครื่องจักรและอุปกรณ์ทำงานได้อย่างราบรื่น และปรับปรุงคุณภาพของผลิตภัณฑ์
4. ลดเสียงรบกวนได้อย่างมาก และสร้างสภาพแวดล้อมการทำงานที่เงียบ
5. ปรับปรุงความปลอดภัยของการทำงานของเครื่องจักร
ดรออิ้งบอกขนาด
สโตรค/ระยะเคลื่อนที่ S (มม.) 35 กึ่งเกลียว
สโตรค/ระยะเคลื่อนที่ S (มม.) 45 to 50 เกลียวตลอด
สโตรค/ระยะเคลื่อนที่ S (มม.) 50 ประเภทไม่มีเกลียว
ภาพรวมของสเปค
■ ผลิตภัณฑ์ของโช้คประเภทความเร็วกระแทก
■ ตารางวัสดุของโช้ค
| ชนิดความเร็วกระแทก | ความเร็วการชนสูงสุด | อุณหภูมิ สภาพแวดล้อมการใช้งาน ทำงาน | จำนวนรอบอ้างอิงในการเปลี่ยน |
| ชนิดสองทาง | Up to 4.0ม./วินาที | -5 ถึง 70°C | 800,000 รอบ |
■ ตารางวัสดุของโช้ค
 วัสดุของโช้คซับแรงกระแทก | |
| ตัวเครื่อง | ฝาครอบ |
| STKM11A | ยูรีเทน |
 กระบวนการเตรียมผิว | |
| ชนิดไม่มีเกลียว | นิกเกิลเคมี |
| ชนิดเกลียวเต็ม เกลียวกึ่ง | ฟิล์มป้องกันเฟอร์โรเฟอริกออกไซด์ |
ตารางข้อมูลจำเพาะ

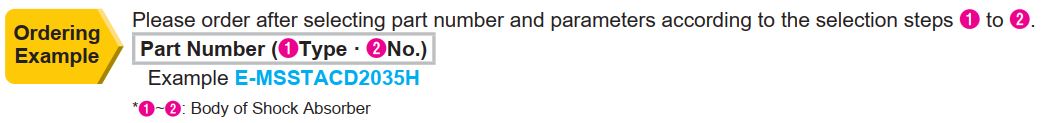

| รหัสสินค้า | ขนาดเกลียวสกรูติดตั้ง (M) | ระยะเคลื่อนที่ (S) | พลังงานสูงสุดที่ดูดซับได้ (E') | สูงสุด มวลเทียบเท่า (ผม') (กก.) | สูงสุด ความเร็วในการชน (เมตร/วินาที) | ชนิดเกลียว ประเภท | ความยาวรวม (L) | L1 | L2 | T | t | t1 | D | d | d1 | B (ความกว้างของพื้นผิวทั้งสอง) | ||
 ชนิด |  ลำดับที่ | ต่อรอบ (J) | ต่อนาที (J) | |||||||||||||||
| E－MSSTACD | 2035L | M20 × 1.5 | 35 | 52 | 1030 | 650 | 1 | กึ่งเกลียว | 234.6 | 49 | 84 | 8 | 15.8 | — | — | 18 | 6 | 26 |
| 2035M | M20 × 1.5 | 35 | 52 | 1030 | 200 | 2 | 234.6 | 49 | 84 | 8 | 15.8 | — | — | 18 | 6 | 26 | ||
| 2035H | M20 × 1.5 | 35 | 52 | 1030 | 40 | 3.5 | 234.6 | 49 | 84 | 8 | 15.8 | — | — | 18 | 6 | 26 | ||
| 2045 | M20 × 1.5 | 45 | 55 | 2290 | 350 | 4 | เกลียวตลอด | 275.6 | 2.5 | 149 | 8 | 15.8 | — | — | 18 | 6 | 26 | |
| 2050L | M20 × 1.5 | 50 | 60 | 2500 | 400 | 4 | 319.6 | 2.5 | 183 | 8 | 15.8 | — | — | 18 | 6 | 26 | ||
| 2050M | M20 × 1.5 | 50 | 60 | 2500 | 400 | 4 | ไม่มีเกลียว | 313.6 | 12.5 | 148 | 8 | 15.8 | 3 | 27 | 18 | 6 | 26 | |
คุณสมบัติผลิตภัณฑ์
1. โช้ค โครงสร้างเรียบง่ายและติดตั้งง่าย
2. การออกแบบมิเนียเจอร์/เบรคเกอร์ขนาดเล็กและความสามารถในการปรับตัวเข้ากับพื้นที่ได้อย่างดีเยี่ยม
3. โช้คพลังงานอย่างราบรื่นและนุ่มนวล
4. สต๊อกมากมายและการจัดส่งที่รวดเร็ว
5. อายุการใช้งานยาวนานถึง 800,000 ครั้งสำหรับการอ้างอิง
2. การออกแบบมิเนียเจอร์/เบรคเกอร์ขนาดเล็กและความสามารถในการปรับตัวเข้ากับพื้นที่ได้อย่างดีเยี่ยม
3. โช้คพลังงานอย่างราบรื่นและนุ่มนวล
4. สต๊อกมากมายและการจัดส่งที่รวดเร็ว
5. อายุการใช้งานยาวนานถึง 800,000 ครั้งสำหรับการอ้างอิง
ข้อควรระวัง
1. อย่าใช้แรงบิดล็อคเกินค่าที่กำหนดในระหว่างการติดตั้งตามที่แสดงในตารางโช้คด้านล่างสำหรับรายละเอียด:
2. โช้ค ให้ความสนใจในการตรวจสอบว่าคลิปหัวหลุดหรือไม่
■ บัฟเฟอร์ที่มีการโหลดไฟฟ้าเกินจะทำให้ความดันภายในของสายยางบัฟเฟอร์เพิ่มขึ้นอย่างผิดปกติ ทำให้หัวคลิปหลุดออก และชิ้นส่วนภายในอาจกระเด็นออกมาและทำให้เกิดการบาดเจ็บได้
■ เมื่อบัฟเฟอร์ที่มีหัวคลิปกำลังทำงาน กรุณาให้ใบหน้าและส่วนอื่นๆ ของร่างกายอยู่ห่างจากมัน
3. โปรดระวังการกระเด็นของหัวบัฟเฟอร์ที่แตกเนื่องจากการกระแทก
■ การใช้งานเกินพิกัดจะทำให้หัวเสียหาย ซึ่งอาจทำให้เกิดการบาดเจ็บได้
■ แนะนำให้ติดตั้งฝาครอบป้องกันการกระเด็น
4. กรุณาใส่ใจกับโหลดไฟฟ้าการเยื้องศูนย์ด้านข้างและมุมการเยื้องศูนย์ด้านข้าง
■ เมื่อโหลดไฟฟ้าการเยื้องศูนย์ด้านข้างเกิน ±2.5 องศา จะทำให้แท่งร็อดลูกสูบโค้งงอ รีเซ็ตไม่ดี และเกิดแรงเสียดทานการเยื้องศูนย์ด้านใน ส่งผลให้ประสิทธิภาพลดลงและอาจทำให้ผลิตภัณฑ์แตกหักได้
กรุณาเล็งไปที่เส้นกึ่งกลางของแกนลูกสูบบัฟเฟอร์เพื่อการกระแทก (หากมุมการเยื้องศูนย์ด้านข้างมากกว่า ±2.5 องศา กรุณาใช้โช้คการเยื้องศูนย์เชิงมุม (ช่วงการเยื้องศูนย์ด้านข้าง: ± ภายใน 10 องศา)
5. ช่วงอุณหภูมิใช้งาน
■ กรุณาใช้บัฟเฟอร์ภายในช่วงอุณหภูมิที่ระบุ
▪ การใช้งานนอกช่วงที่กำหนดจะลดอายุการใช้งานของซีลบรรจุและฟองน้ำสะสมแรงดัน และทำให้บัฟเฟอร์แตก
6. ข้อกำหนดสภาพแวดล้อมการใช้งานของโช้ค
■ กรุณาอย่าใช้ในสภาวะสุญญากาศที่มีความดันปานกลางหรือสูง
■ รักษาเพลานำให้สะอาด และหลีกเลี่ยงไม่ให้ผงตัด, น้ำหล่อเย็น, น้ำ ฯลฯ ติดกับเพลานำ มิฉะนั้นจะทำให้ซีลเสียหาย, น้ำมันรั่ว, การทำงานของบัฟเฟอร์ไม่ดี, และบัฟเฟอร์เสียหาย
*หากคุณจำเป็นต้องใช้ในสภาพแวดล้อมที่มีน้ำยาหล่อเย็น กรุณาเลือกผลิตภัณฑ์ซีรีส์บัฟเฟอร์ทนน้ำยาหล่อเย็นของ Misumi ดูเว็บไซต์อย่างเป็นทางการของ MISUMI
| เส้นผ่านศูนย์กลางภายนอก/O.D. หยาบ (มม.) | M8 × 1.0 | M10 × 1.0 | M12 × 1.0 | M14 × 1.5 | M20 × 1.5 | M25 × 1.5 | M27 × 1.5 |
| แรงบิดขันแน่นของน๊อตตัวเมีย (N.m) | 3.9 | 7.8 | 7.8 | 9.8 | 29.4 | 49 | 58.8 |
2. โช้ค ให้ความสนใจในการตรวจสอบว่าคลิปหัวหลุดหรือไม่
■ บัฟเฟอร์ที่มีการโหลดไฟฟ้าเกินจะทำให้ความดันภายในของสายยางบัฟเฟอร์เพิ่มขึ้นอย่างผิดปกติ ทำให้หัวคลิปหลุดออก และชิ้นส่วนภายในอาจกระเด็นออกมาและทำให้เกิดการบาดเจ็บได้
■ เมื่อบัฟเฟอร์ที่มีหัวคลิปกำลังทำงาน กรุณาให้ใบหน้าและส่วนอื่นๆ ของร่างกายอยู่ห่างจากมัน
3. โปรดระวังการกระเด็นของหัวบัฟเฟอร์ที่แตกเนื่องจากการกระแทก
■ การใช้งานเกินพิกัดจะทำให้หัวเสียหาย ซึ่งอาจทำให้เกิดการบาดเจ็บได้
■ แนะนำให้ติดตั้งฝาครอบป้องกันการกระเด็น
4. กรุณาใส่ใจกับโหลดไฟฟ้าการเยื้องศูนย์ด้านข้างและมุมการเยื้องศูนย์ด้านข้าง
■ เมื่อโหลดไฟฟ้าการเยื้องศูนย์ด้านข้างเกิน ±2.5 องศา จะทำให้แท่งร็อดลูกสูบโค้งงอ รีเซ็ตไม่ดี และเกิดแรงเสียดทานการเยื้องศูนย์ด้านใน ส่งผลให้ประสิทธิภาพลดลงและอาจทำให้ผลิตภัณฑ์แตกหักได้
กรุณาเล็งไปที่เส้นกึ่งกลางของแกนลูกสูบบัฟเฟอร์เพื่อการกระแทก (หากมุมการเยื้องศูนย์ด้านข้างมากกว่า ±2.5 องศา กรุณาใช้โช้คการเยื้องศูนย์เชิงมุม (ช่วงการเยื้องศูนย์ด้านข้าง: ± ภายใน 10 องศา)
5. ช่วงอุณหภูมิใช้งาน
■ กรุณาใช้บัฟเฟอร์ภายในช่วงอุณหภูมิที่ระบุ
▪ การใช้งานนอกช่วงที่กำหนดจะลดอายุการใช้งานของซีลบรรจุและฟองน้ำสะสมแรงดัน และทำให้บัฟเฟอร์แตก
6. ข้อกำหนดสภาพแวดล้อมการใช้งานของโช้ค
■ กรุณาอย่าใช้ในสภาวะสุญญากาศที่มีความดันปานกลางหรือสูง
■ รักษาเพลานำให้สะอาด และหลีกเลี่ยงไม่ให้ผงตัด, น้ำหล่อเย็น, น้ำ ฯลฯ ติดกับเพลานำ มิฉะนั้นจะทำให้ซีลเสียหาย, น้ำมันรั่ว, การทำงานของบัฟเฟอร์ไม่ดี, และบัฟเฟอร์เสียหาย
*หากคุณจำเป็นต้องใช้ในสภาพแวดล้อมที่มีน้ำยาหล่อเย็น กรุณาเลือกผลิตภัณฑ์ซีรีส์บัฟเฟอร์ทนน้ำยาหล่อเย็นของ Misumi ดูเว็บไซต์อย่างเป็นทางการของ MISUMI
7. น้ำมันบัฟเฟอร์ภายในบัฟเฟอร์จะก่อให้เกิดมลพิษต่อสิ่งแวดล้อม และไม่สามารถจัดการได้ตามต้องการ โปรดปฏิบัติตามวิธีการจัดการมลพิษสำหรับการจัดการ
8. โช้ค เพื่อป้องกันไม่ให้บัฟเฟอร์เพิ่มโหลดไฟฟ้าด้านข้าง ระยะห่างระหว่างตำแหน่งติดตั้งบัฟเฟอร์และจุดหมุนควรเท่ากับหรือมากกว่า 6 เท่าของระยะชักของบัฟเฟอร์
และเมื่อโหลดไฟฟ้าด้านข้างและเส้นศูนย์กลางของบัฟเฟอร์ทำมุม 5° พลังงานของโช้คกันกระแทกจะสูงสุด
8. โช้ค เพื่อป้องกันไม่ให้บัฟเฟอร์เพิ่มโหลดไฟฟ้าด้านข้าง ระยะห่างระหว่างตำแหน่งติดตั้งบัฟเฟอร์และจุดหมุนควรเท่ากับหรือมากกว่า 6 เท่าของระยะชักของบัฟเฟอร์
และเมื่อโหลดไฟฟ้าด้านข้างและเส้นศูนย์กลางของบัฟเฟอร์ทำมุม 5° พลังงานของโช้คกันกระแทกจะสูงสุด
ตัวอย่างการใช้งาน
ตัวอย่างการใช้โช้ค 1
