ตลับลูกปืน ปลายก้าน เกลียว เกลียวนอก
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part 14 คลิกที่นี่
รายละเอียดสินค้า
ตลับลูกปืน ปลายก้านสูบ เป็นสินค้าราคาประหยัด มีราคาถูกกว่าสินค้ามาตรฐานของ MISUMI มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● ขนาดเส้นผ่านศูนย์กลางรูใน เล็กสุด/ใหญ่สุด (mm.) : 5 และ 20
● ขนาดเกลียวในการติดตั้ง: เกลียวตัวผู้ M5, M6, M8 , M10, M12, M14, M16 และ M20
● วัสดุ
ตัวจับยึด - S45C (ชุบสังกะสี)
วงแหวนตัวใน - เหล็กตลับลูกปืน
บุชชิ่ง - H62
[การประยุกต์ใช้งาน]
ตลับลูกปืน ปลายก้านสูบ มีการใช้งานอย่างแพร่หลาย เช่น ในระบบเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ
สินค้า Economy ตลับลูกปืน
- ความเป็นเลิศในราคาที่เอื้อมถึง: ซีรีส์ ความคุ้มค่า นำเสนอ สารละลาย ตลับลูกปืนตาไก่ คุณภาพสูงในต้นทุนต่ำ เหมาะสำหรับทั้งการใช้งานที่คำนึงถึงงบประมาณและปริมาณมาก
- เลือกจากขนาดที่หลากหลายเพื่อให้เหมาะกับความต้องการทางกลที่หลากหลาย
- ผลิตจาก วัสดุ ที่ทนทานเพื่อประสิทธิภาพที่เชื่อถือได้ในระยะยาว
- มีให้เลือกทั้ง เกลียว ขวาและเกลียวซ้ายเพื่อให้เหมาะกับความต้องการต่างๆ
- ได้รับประโยชน์จากสินค้าคงคลังจำนวนมากและตัวเลือกการจัดส่งที่รวดเร็ว รับประกันการจัดส่งตรงเวลา
มาตรฐาน MISUMI
ราคาถูกกว่า
ความหลากหลาย ผลิตภัณฑ์
อุปกรณ์รองรับท่อ 3D CAD
ภาพรวม ผลิตภัณฑ์ ของตลับ ตลับลูกปืน ทรงกลม
วัสดุ และความคลาดเคลื่อนถูกควบคุมอย่างเข้มงวดเพื่อให้มั่นใจในประสิทธิภาพการดึงและ ความทนทาน สินค้าคงคลังขนาดใหญ่และการจัดส่งในวันเดียวกัน
คุณสมบัติ ผลิตภัณฑ์ ของตลับ ตลับลูกปืน ทรงกลม
· ลูก เหล็กกล้า ทำจาก วัสดุ เหล็กกล้า ตลับลูกปืน/รองลื่น คุณภาพสูงภายใต้การจัดการ ความเผื่อ ที่เข้มงวดเพื่อให้แน่ใจว่าการหมุนของ ตลับลูกปืนตาไก่ ราบรื่นและแม่นยำ
· ปรับปรุง กระบวนการแปรรูป การสวมอัด ลูกบอลเพื่อป้องกันไม่ให้ลูกบอลตกลงมา
ภาพรวม สเปค ของตลับ ตลับลูกปืน ทรงกลม
| รูปทรง ของตลับ ตลับลูกปืน ทรงกลม | ประเภท เกลียวนอก |  วัสดุ | |||
| โฮลเดอร์ | แหวนตัวในทรงกลม | บุชชิ่ง (เคลือบฉนวน) | |||
| ชนิดหล่อลื่นด้วยน้ำมัน | เกลียวขวา | เกลียว ซ้าย | S45C (ชุบสังกะสี) | ตลับลูกปืนเหล็กกล้า | H62 |
| การเชื่อมต่อ สเปค เกลียว M × P | การเชื่อมต่อทิศทาง เกลียว | d | D | L | L1 | ℓ | B | B1 | d1 | (r) | สามารถรับโหลดได้สูงสุด ตลับลูกปืนเรเดียล cs (kN) | น้ำหนัก |
| M5 × 0.8 | ·เม็ดมีดที่ใช้ประกอบด้วยเม็ดมีด 1 ชนิดทำให้การจัดการเม็ดมีดเป็นเรื่องง่าย ด้านซ้าย | 5 | 16 | 41 | 33 | 20 | 6 | 8 | 7.7 | 0.3 ~ 0.5 | 5.7 | 13 |
| M6 × 1.0 | 6 | 18 | 45 | 36 | 22 | 6.75 | 9 | 8.96 | 7.2 | 20 | ||
| M8 × 1.25 | 8 | 22 | 53 | 42 | 25 | 9 | 12 | 10.4 | 11.6 | 30 | ||
| M10 × 1.5 | 10 | 26 | 61 | 48 | 29 | 10.5 | 14 | 12.9 | 14.5 | 55 | ||
| M12 × 1.75 | 12 | 30 | 69 | 54 | 33 | 12 | 16 | 15.4 | 17 | 85 | ||
| M14 × 2.0 | 14 | 34 | 77 | 60 | 36 | 13.5 | 19 | 16.9 | 24 | 140 | ||
| M16 × 2.0 | 16 | 38 | 86 | 66 | 40 | 15 | 21 | 19.4 | 28.5 | 210 | ||
| M20 × 1.5 | 20 | 46 | 103 | 78 | 47 | 18 | 25 | 23 | 52.5 | 380 |

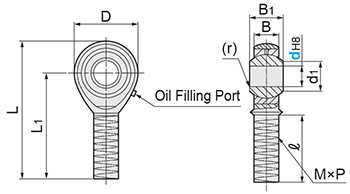

ดรออิ้งบอกขนาด ของ ตลับลูกปืน ทรงกลม
| วัสดุ ของตลับ ตลับลูกปืน ทรงกลม | ||
| โฮลเดอร์ | แหวนตัวในทรงกลม | บุชชิ่ง (เคลือบฉนวน) |
| S45C (ชุบสังกะสี) | ตลับลูกปืนเหล็กกล้า | H62 |
ตัวอย่างการใช้ตลับ ตลับลูกปืน ทรงกลม
 วัสดุ | ||
| โฮลเดอร์ | แหวน ด้านในทรงกลม | บุชชิ่ง (เคลือบฉนวน) |
| S45C (ชุบสังกะสี) | เหล็กกล้าสำหรับทำตลับลูกปืน | H62 |
| รูปทรง | ประเภท เกลียวนอก | วัสดุ | |||
| โฮลเดอร์ | แหวน ด้านในทรงกลม | บุชชิ่ง (เคลือบฉนวน) | |||
| น้ำมัน _ | เกลียวขวา | เกลียว ซ้าย | S45C (ชุบสังกะสี) | เหล็กกล้าสำหรับทำตลับลูกปืน | H62 |
| การเชื่อมต่อ สเปค เกลียว M × P | ทิศทางการเชื่อมต่อ เกลียว | d | D | L | L1 | ℓ | B | B1 | d1 | (r) | ความสามารถในการรับโหลดน้ำหนักคงที่ ตลับลูกปืนเรเดียล cs (kN) | น้ำหนัก |
| M5 × 0.8 | ·เม็ดมีดที่ใช้ประกอบด้วยเม็ดมีด 1 ชนิดทำให้การจัดการเม็ดมีดเป็นเรื่องง่าย ·มีความสามารถในการประมวลผล ชิป IC โดดเด่น ผลิตภัณฑ์ นี้มีประโยชน์สำหรับการตัดแต่งขึ้นรูปด้วยเครื่องจักร ต่อเนื่องแบบไม่ใช้คนขับด้วย เครื่องกลึง อัตโนมัติ | 5 | 16 | 41 | 33 | 20 | 6 | 8 | 7.7 | 0.3 ~ 0.5 | 5.7 | 13 |
| M6 × 1.0 | 6 | 18 | 45 | 36 | 22 | 6.75 | 9 | 8.96 | 7.2 | 20 | ||
| M8 × 1.25 | 8 | 22 | 53 | 42 | 25 | 9 | 12 | 10.4 | 11.6 | 30 | ||
| M10 × 1.5 | 10 | 26 | 61 | 48 | 29 | 10.5 | 14 | 12.9 | 14.5 | 55 | ||
| M12 × 1.75 | 12 | 30 | 69 | 54 | 33 | 12 | 16 | 15.4 | 17 | 85 | ||
| M14 × 2.0 | 14 | 34 | 77 | 60 | 36 | 13.5 | 19 | 16.9 | 24 | 140 | ||
| M16 × 2.0 | 16 | 38 | 86 | 66 | 40 | 15 | 21 | 19.4 | 28.5 | 210 | ||
| M20 × 1.5 | 20 | 46 | 103 | 78 | 47 | 18 | 25 | 23 | 52.5 | 380 |
