สเตจกำหนดตำแหน่งแบบมอเตอร์แกน X ชนิดรางลูกปืนเชิงเส้น ความสามารถในการทวนซ้ำของการวางตำแหน่ง ±5μ
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_Part09 คลิกที่นี่
รายละเอียดสินค้า
・ ประเภทผลิตภัณฑ์: สเตจกำหนดตำแหน่งด้วยมอเตอร์แกน X ซีรีส์ C-XMBS
・ ขนาดโต๊ะ [mm]: 40x40, 60x60, 60x100, 80x80
・ จังหวะการเคลื่อนที่ของโต๊ะ [mm]: 18, 28, 43, 20
・ ความยาวสายเคเบิล [ม.]: 2, 4
・ โครงสร้างการเคลื่อนที่: บอลสกรู Φ6, สายนำ 1 mm พร้อมลิเนียร์บอลไกด์
・ ความเร็วในการเคลื่อนที่สูงสุด: 10 mm/วินาที
・ความแม่นยำของตำแหน่งทางเดียว:ภายใน20μm
・ ความแม่นยำของตำแหน่งซ้ำ: ภายใน ±5.0μm
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
ภาพรวมผลิตภัณฑ์
สเตจกำหนดตำแหน่งไฟฟ้ารุ่น MISUMI C-XMBS เป็นสเตจกำหนดตำแหน่งแบบประหยัดที่มาพร้อมกับมอเตอร์สเต็ปเปอร์สองเฟส สามารถใช้เป็นสเตจกำหนดตำแหน่งสำหรับปรับตำแหน่งในอุปกรณ์อัตโนมัติได้ ตัวเครื่องผลิตจากเหล็ก 20Cr พร้อมชุบผิวนิกเกิลแบบเคมี ซึ่งให้ทั้งความแข็งเกร็งสูงและทนต่อสนิมได้อย่างยอดเยี่ยม มีการใช้บอลไกด์ลิเนียร์แบบรวมเป็นตัวนำทาง เพื่อให้มั่นใจในความแม่นยำที่ต้องการ ด้วยการทำให้โครงสร้างเรียบง่ายขึ้นและปรับปรุงกระบวนการผลิต ราคาจึงถูกลดลงอย่างมาก
ดรออิ้งบอกขนาด

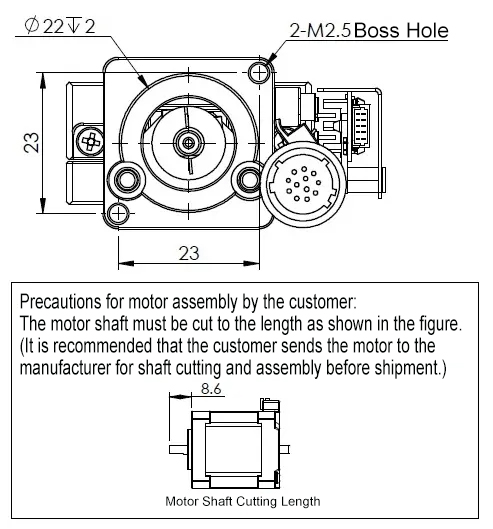

ความยาวของสายต่อคอนเนคเตอร์ฝั่งมอเตอร์จะแตกต่างกันขึ้นอยู่กับรุ่น โปรดตรวจสอบกับสินค้าจริงรุ่นที่ซื้อไปแล้วจะมีสเตจกำหนดตำแหน่งตัวเครื่อง พร้อมไดรเวอร์และสายที่เกี่ยวข้องมาให้ครบ จึงไม่จำเป็นต้องซื้อแยกต่างหากภาพด้านบนแสดงสถานการณ์เมื่อเลือกใช้แผ่นครอบปิดด้านซ้าย (L) โปรดยืนยันขนาดรายละเอียดเมื่อเลือกใช้แผ่นครอบปิดด้านขวา (R) โดยใช้ข้อมูล CADเหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์
C-XMBS□□□-R-S3
ภาพด้านบนแสดงสถานการณ์เมื่อเลือกใช้แผ่นครอบปิดด้านขวา (R) โปรดยืนยันขนาดรายละเอียดเมื่อเลือกใช้แผ่นครอบปิดด้านซ้าย (L) โดยใช้ข้อมูล CAD
 วัสดุ |  กระบวนการเตรียมผิว |  อุปกรณ์เสริม |
| เหล็กกล้าอัลลอย | ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า | จำนวนสลักกำหนดตำแหน่ง: 4 ชิ้น |
ภาพรวม สเปค
 วัสดุ |  กระบวนการเตรียมผิว | การเคลื่อนที่ (มม.) | พิกัดน้ำหนัก (N) | สเปคความแม่นยำแกนเดี่ยว (μm) | |
| ความแม่นยำในการวางตำแหน่งทางเดียว | ความแม่นยำในการวางตำแหน่งซ้ำ ๆ | ||||
| เทียบเท่า SUS440C | ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า | 18 to 43 | 98 ถึง 117.6 | ภายใน 20 | ± ภายใน 5.0 |
อุปกรณ์เสริม: หมุดกำหนดตำแหน่ง จำนวน: 4 ชิ้น■ระยะการเคลื่อนที่
แสดงระยะทางที่แท็บเลื่อนสามารถเคลื่อนที่ได้ (ในแต่ละหน้าสินค้า จะมีภาพประกอบแสดงที่ตำแหน่งกึ่งกลางของระยะชัก)
■พิกัดน้ำหนัก
น้ำหนักสูงสุดที่สามารถวางไว้ที่กึ่งกลางของสเตจกำหนดตำแหน่ง และค่าน้ำหนักที่สามารถขับเคลื่อนได้ด้วยความเร็วสูงสุด
■ความแม่นยำในการวางตำแหน่งทิศทางเดียว
การวางตำแหน่งจะดำเนินการตามลำดับที่ช่วงระยะคงที่ในทิศทางเดียวจากจุดอ้างอิง (ปลายระยะชัก) ค่าที่วัดได้จริง (ตำแหน่งที่เคลื่อนที่จริงจากจุดอ้างอิง) และค่าทางทฤษฎี (ตำแหน่งที่สั่งให้เคลื่อนที่) ในแต่ละจุดการวางตำแหน่งตลอดระยะสโตรก จะถูกวัดและคำนวณ ค่าความแตกต่างสูงสุดระหว่างค่าทั้งสองนี้จะถูกกำหนดให้เป็นความแม่นยำในการวางตำแหน่งทิศทางเดียว
■ความแม่นยำในการวางตำแหน่งซ้ำ
ทำการวางตำแหน่งซ้ำจากทิศทางเดียวกันที่จุดใดก็ได้จำนวน 7 ครั้ง วัดค่าความคลาดเคลื่อนของตำแหน่งหยุด และคำนวณครึ่งหนึ่งของค่าความแตกต่างสูงสุดของความคลาดเคลื่อนนี้ ทำซ้ำการดำเนินการนี้ที่ 3 จุด ได้แก่ ตรงกลางและปลายทั้งสองด้านของระยะชัก ค่าที่คำนวณได้สูงสุดจะถูกกำหนดให้เป็นความสามารถในการทวนซ้ำ
ตารางข้อมูลจำเพาะ
| รหัสรุ่น/ Part number | ความยาวสเตจกำหนดตำแหน่ง (มม.) |  แผ่นครอบปิด |  ชุดขับมอเตอร์ |  ความยาวสายไฟ (ม.) | สเปค เชิงกล | สเปค ความแม่นยำ | เซนเซอร์ | ||||||||||||
 ชนิด |  รูปทรง | ระยะทางในการเคลื่อนที่ (มม.) | พิกัดน้ำหนัก (N) | น้ำหนัก (กก.) | ความละเอียด (พัลส์) | ความเร็ว สูงสุด | ความแม่นยำในการวางตำแหน่ง เฉพาะทิศทาง | ความแม่นยำในการวางตำแหน่ง ซ้ำ | การทำงาน ไม่ถูกต้อง | ความ ขนาน | การเคลื่อนไหว ความเป็นเชิงเส้น | การเคลื่อนไหว ความขนาน | ขีดจำกัด เซนเซอร์ | เซ็นเซอร์ต้นกำเนิด (ORG1) | |||||
| C-XMBS | แกน X | 420 | 40 × 40 | L | A (ชุดขับมอเตอร์แบบพัลส์ แกนเดียว) N (ไม่มีชุดขับมอเตอร์) | 2 4 | 18 | 98 | 0.4 | 5µm | 10 มม./วินาที | ภายใน 20µm | ภายใน ±5.0µm | 10µm | 30µm | 10µm | 20µm | มีให้ | มีให้ |
| R | |||||||||||||||||||
| 630 | 60 × 60 | L | 28 | 0.6 | |||||||||||||||
| R | |||||||||||||||||||
| 650 | 60 × 100 | L | 43 | 0.8 | |||||||||||||||
| R | |||||||||||||||||||
| 820 | 80 × 80 | L | 20 | 117.6 | 1.1 | ||||||||||||||
| R | |||||||||||||||||||
ชุดขับมอเตอร์: รุ่นชุดขับมอเตอร์ที่ใช้ในซีรีส์นี้ ได้แก่ E-DR42B.สายเคเบิล: รุ่นสายเคเบิลที่ใช้ในซีรีส์นี้ ได้แก่ HRS12-2M (สายเคเบิลยาว 2 เมตร) / HRS12-4M (สายเคเบิลยาว 4 เมตร).■ รายละเอียดจำเพาะทั่วไป
| ฟีดสกรู | บอลสกรู ⌀6, สายนำไฟฟ้า 1 มม. | |
| รางไกด์ | ชนิดบอลไกด์เชิงเส้น | |
| มอเตอร์ | รูปทรง | สเต็ปปิ้งมอเตอร์ 2 เฟส |
| มุมเสต็ป | 1.8° | |
| ชุดขับมอเตอร์ | แรงดันไฟเลี้ยง | DC12 ถึง 50 V |
| กระแส Output | 0.1 ถึง 2.2 A | |
| แรงดันสัญญาณพัลส์ | 5 ถึง 24 V | |
| วิธีการป้อนพัลส์อินพุต | พัลส์คู่ / พัลส์ + ทิศทาง | |
| จำนวนการแบ่งย่อย | 200 ถึง 51200 | |
| คอนเนคเตอร์ | รหัสรุ่น/ Part number | HR10A-10J-12P (Hirose) |
| รหัสรุ่นด้านรับ | HR10A-10P-12S (Hirose) | |
| ซับสเตรตเซนเซอร์ | แรงดันไฟเลี้ยง | DC24±10% |
| ชนิดเซนเซอร์ | เซนเซอร์ตรวจจับวัตถุ (โฟโตอิเล็กทริคเซนเซอร์) ขนาดเล็ก EE-SX4320 (Omron) | |
| เอาต์พุต อุปกรณ์ควบคุม | เอาท์พุตขาคอลเลคเตอร์แบบเปิดวงจร NPN | |
| ลอจิกของเอาท์พุต | ระหว่างการตรวจจับ (มีเงาบัง): Output ทรานซิสเตอร์ปิด (ไม่นำไฟฟ้า) | |
■ การจัดเรียงขาพินคอนเนคเตอร์
■ แผนภาพการเชื่อมต่อสายไฟ
■ แผนภาพการเชื่อมต่อสายไฟ
t1<0.1us t2 ≥ 0.9us t3 ≥ 10us
t4: ENA (สัญญาณ Enable) t4 ควรตั้งค่าเป็น High อย่างน้อย 10µs ก่อน DIR โดยทั่วไป แนะนำให้ปล่อยขา ENA+ และ ENA- ไม่ต้องเชื่อมต่อ
คุณสมบัติผลิตภัณฑ์
คุณสมบัติที่ 1: โดยการทำให้โครงสร้างเรียบง่ายขึ้นและปรับปรุงกระบวนการผลิต ทำให้สามารถลดราคาได้
คุณสมบัติที่ 2: โดยการจัดเรียงลูกเหล็กภายในใหม่และขยายฐานรอง/แผ่นรอง ทำให้สามารถเลือกช่วงระยะชักได้ตั้งแต่ 18 มม. ถึง 43 มม.
คุณสมบัติที่ 3: โดยการเพิ่มรูสำหรับกำหนดตำแหน่งที่ฐานรอง/แผ่นรองด้านบนและด้านล่างของสเตจกำหนดตำแหน่ง ทำให้สามารถประกอบและถอดแยกได้อย่างรวดเร็ว
คุณสมบัติที่ 4: ขนาดเส้นผ่านศูนย์กลางและตำแหน่งของรูสำหรับการวางตำแหน่งในซีรีส์ 40/60/80 ได้รับการมาตรฐาน ทำให้สามารถนำสเตจกำหนดตำแหน่งขนาดต่าง ๆ มาประกอบสลับกันได้ตามต้องการ เพื่อรองรับตัวเลือกการประกอบที่หลากหลาย
คุณสมบัติที่ 5: แรงดันไฟฟ้าสำหรับเซนเซอร์ลิมิต/หัวขับวาล์ว/ แอคชูเอเตอร์ ได้เพิ่มขึ้นเป็น 32 V เพื่อลดปัญหาการเสียหาย เช่น การไหม้ จากแรงดันไฟฟ้าที่ไม่เสถียร
คุณสมบัติที่ 2: โดยการจัดเรียงลูกเหล็กภายในใหม่และขยายฐานรอง/แผ่นรอง ทำให้สามารถเลือกช่วงระยะชักได้ตั้งแต่ 18 มม. ถึง 43 มม.
คุณสมบัติที่ 3: โดยการเพิ่มรูสำหรับกำหนดตำแหน่งที่ฐานรอง/แผ่นรองด้านบนและด้านล่างของสเตจกำหนดตำแหน่ง ทำให้สามารถประกอบและถอดแยกได้อย่างรวดเร็ว
คุณสมบัติที่ 4: ขนาดเส้นผ่านศูนย์กลางและตำแหน่งของรูสำหรับการวางตำแหน่งในซีรีส์ 40/60/80 ได้รับการมาตรฐาน ทำให้สามารถนำสเตจกำหนดตำแหน่งขนาดต่าง ๆ มาประกอบสลับกันได้ตามต้องการ เพื่อรองรับตัวเลือกการประกอบที่หลากหลาย
คุณสมบัติที่ 5: แรงดันไฟฟ้าสำหรับเซนเซอร์ลิมิต/หัวขับวาล์ว/ แอคชูเอเตอร์ ได้เพิ่มขึ้นเป็น 32 V เพื่อลดปัญหาการเสียหาย เช่น การไหม้ จากแรงดันไฟฟ้าที่ไม่เสถียร
วิธีการใช้งาน
สเตจกำหนดตำแหน่งรุ่น C-XMBS มาพร้อมกับสเต็ปปิ้งมอเตอร์สองเฟส, ชุดขับสเต็ปเปอร์มอเตอร์สองเฟสของ MISUMI และสายไฟ ลูกค้าเพียงแค่เตรียมแหล่งจ่ายไฟ 24 V และตัวควบคุมหลัก (PLC หรืออุปกรณ์ควบคุมการเคลื่อนที่) เพื่อใช้งานได้ ตัวอย่างการเชื่อมต่อสายไฟระหว่างแต่ละผลิตภัณฑ์แสดงไว้ในรูปด้านล่าง
*1 สายกลมขนาดเล็กในกรอบเส้นประคือสายกลมขนาดเล็กยาว 2 เมตร
ข้อควรระวัง
■ สภาพแวดล้อมการใช้งานของสเตจกำหนดตำแหน่ง
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70%RH (ไม่เกิดการควบแน่น)
สภาพแวดล้อมการใช้งานที่แนะนำ: 22±5°C, 20 ถึง 70%RH (ไม่เกิดการควบแน่น)
กรุณาหลีกเลี่ยงการใช้งานผลิตภัณฑ์สเตจกำหนดตำแหน่งในสภาพแวดล้อมดังต่อไปนี้
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกสูง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง
■ เกี่ยวกับงานซ่อมบำรุงสเตจกำหนดตำแหน่ง
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง
■ เกี่ยวกับการเดินสายไฟ
สายมอเตอร์และสายต่อเซนเซอร์ของผลิตภัณฑ์นี้ใช้วิธีสายต่อ + คอนเนคเตอร์ หากสายฝั่งของแท่นปรับตำแหน่งถูกงอบ่อยครั้ง อาจทำให้สายผูกขาดได้ง่าย ซึ่งอาจส่งผลให้หัวต่อมอเตอร์และหัวต่อเซนเซอร์หลวม เกิดการสัมผัสไม่ดีหรือขดลวดขาดได้ แนะนำให้ยึดคอนเนคเตอร์ฝั่งสไลเดอร์ให้แน่นขณะเดินสายไฟ
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70%RH (ไม่เกิดการควบแน่น)
สภาพแวดล้อมการใช้งานที่แนะนำ: 22±5°C, 20 ถึง 70%RH (ไม่เกิดการควบแน่น)
กรุณาหลีกเลี่ยงการใช้งานผลิตภัณฑ์สเตจกำหนดตำแหน่งในสภาพแวดล้อมดังต่อไปนี้
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกสูง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง
■ เกี่ยวกับงานซ่อมบำรุงสเตจกำหนดตำแหน่ง
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง
■ เกี่ยวกับการเดินสายไฟ
สายมอเตอร์และสายต่อเซนเซอร์ของผลิตภัณฑ์นี้ใช้วิธีสายต่อ + คอนเนคเตอร์ หากสายฝั่งของแท่นปรับตำแหน่งถูกงอบ่อยครั้ง อาจทำให้สายผูกขาดได้ง่าย ซึ่งอาจส่งผลให้หัวต่อมอเตอร์และหัวต่อเซนเซอร์หลวม เกิดการสัมผัสไม่ดีหรือขดลวดขาดได้ แนะนำให้ยึดคอนเนคเตอร์ฝั่งสไลเดอร์ให้แน่นขณะเดินสายไฟ
