สเตจกำหนดตำแหน่งแบบมอเตอร์แกน X ชนิดรางลูกปืนเชิงเส้น ความสามารถในการทวนซ้ำของการวางตำแหน่ง ±5μ

สเตจกำหนดตำแหน่งไฟฟ้ารุ่น MISUMI C-XMBS เป็นสเตจกำหนดตำแหน่งแบบประหยัดที่มาพร้อมกับมอเตอร์สเต็ปเปอร์สองเฟส สามารถใช้เป็นสเตจกำหนดตำแหน่งสำหรับปรับตำแหน่งในอุปกรณ์อัตโนมัติได้ ตัวเครื่องผลิตจากเหล็ก 20Cr พร้อมชุบผิวนิกเกิลแบบเคมี ซึ่งให้ทั้งความแข็งเกร็งสูงและทนต่อสนิมได้อย่างยอดเยี่ยม มีการใช้บอลไกด์ลิเนียร์แบบรวมเป็นตัวนำทาง เพื่อให้มั่นใจในความแม่นยำที่ต้องการ ด้วยการทำให้โครงสร้างเรียบง่ายขึ้นและปรับปรุงกระบวนการผลิต ราคาจึงถูกลดลงอย่างมาก



วัสดุ	กระบวนการเตรียมผิว	การเคลื่อนที่ (มม.)	พิกัดน้ำหนัก (N)	สเปคความแม่นยำแกนเดี่ยว (μm)
				ความแม่นยำในการวางตำแหน่งทางเดียว	ความแม่นยำในการวางตำแหน่งซ้ำ ๆ
เทียบเท่า SUS440C	ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า	18 to 43	98 ถึง 117.6	ภายใน 20	± ภายใน 5.0

อุปกรณ์เสริม: หมุดกำหนดตำแหน่ง จำนวน: 4 ชิ้น

■ระยะการเคลื่อนที่
แสดงระยะทางที่แท็บเลื่อนสามารถเคลื่อนที่ได้ (ในแต่ละหน้าสินค้า จะมีภาพประกอบแสดงที่ตำแหน่งกึ่งกลางของระยะชัก)

■พิกัดน้ำหนัก
น้ำหนักสูงสุดที่สามารถวางไว้ที่กึ่งกลางของสเตจกำหนดตำแหน่ง และค่าน้ำหนักที่สามารถขับเคลื่อนได้ด้วยความเร็วสูงสุด

■ความแม่นยำในการวางตำแหน่งทิศทางเดียว
การวางตำแหน่งจะดำเนินการตามลำดับที่ช่วงระยะคงที่ในทิศทางเดียวจากจุดอ้างอิง (ปลายระยะชัก) ค่าที่วัดได้จริง (ตำแหน่งที่เคลื่อนที่จริงจากจุดอ้างอิง) และค่าทางทฤษฎี (ตำแหน่งที่สั่งให้เคลื่อนที่) ในแต่ละจุดการวางตำแหน่งตลอดระยะสโตรก จะถูกวัดและคำนวณ ค่าความแตกต่างสูงสุดระหว่างค่าทั้งสองนี้จะถูกกำหนดให้เป็นความแม่นยำในการวางตำแหน่งทิศทางเดียว



■ความแม่นยำในการวางตำแหน่งซ้ำ
ทำการวางตำแหน่งซ้ำจากทิศทางเดียวกันที่จุดใดก็ได้จำนวน 7 ครั้ง วัดค่าความคลาดเคลื่อนของตำแหน่งหยุด และคำนวณครึ่งหนึ่งของค่าความแตกต่างสูงสุดของความคลาดเคลื่อนนี้ ทำซ้ำการดำเนินการนี้ที่ 3 จุด ได้แก่ ตรงกลางและปลายทั้งสองด้านของระยะชัก ค่าที่คำนวณได้สูงสุดจะถูกกำหนดให้เป็นความสามารถในการทวนซ้ำ

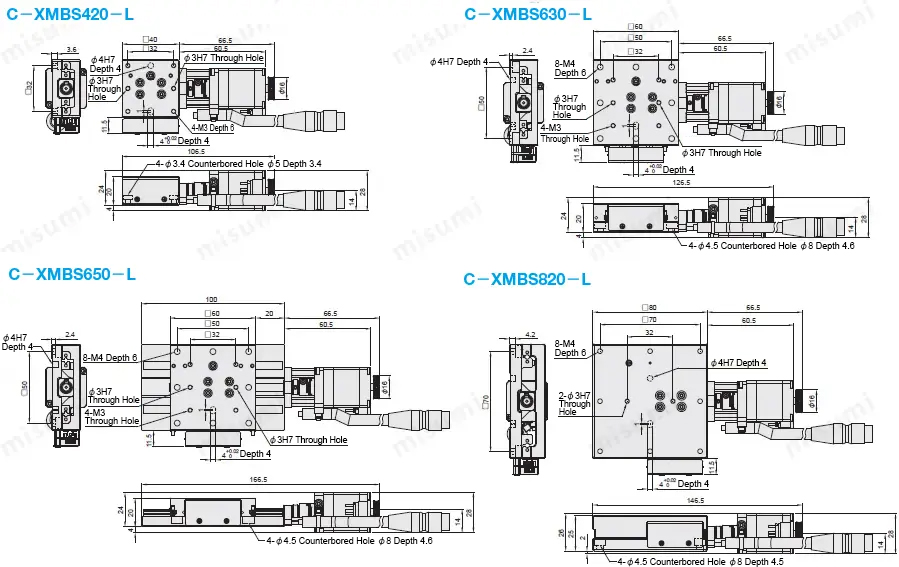

ตำแหน่ง

ชนิด

ความยาวของไกด์เทเบิ้ล (มม.)

แผ่นครอบปิด

มอเตอร์

ชุดขับมอเตอร์

ความยาวสายไฟ (ม.)

สเปค เชิงกล

สเปค ความแม่นยำ

เซนเซอร์

ชนิด

ชนิด

ระยะทางในการเคลื่อนที่ (มม.)

พิกัดน้ำหนัก (N)

น้ำหนัก (กก.)

ความละเอียด (พัลส์)

ความเร็ว สูงสุด

ความแม่นยำในการวางตำแหน่ง เฉพาะทิศทาง

ความแม่นยำในการวางตำแหน่ง ซ้ำ ๆ

การเคลื่อนที่ ที่ไม่เกิดผล

ความขนาน

ความตรง ของการเคลื่อนที่

ความขนาน ของการเคลื่อนที่

เซนเซอร์ จำกัด

เซนเซอร์ต้นกำเนิด (ORG1)

C-XMBS

แกน X

420

40 × 40

L

เว้นว่าง (พร้อมสเต็ปปิ้งมอเตอร์ มาตรฐาน) S3 (พร้อมเหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์ ขนาดเฟรม 28)

A (ชุดขับมอเตอร์แบบพัลส์ แกนเดียว) N (ไม่มีชุดขับมอเตอร์) E (ชุดขับมอเตอร์ต่อเชื่อมแบบบัส EtherCat)

2 4

18

98

0.4

5 µm

10 มม./วินาที

ภายใน 20 µm

ภายใน ±5.0 µm

10µm

30 µm

10µm

20µm

มี

มี

R

630

60 × 60

L

28

0.6

R

650

60 × 100

L

43

0.8

R

820

80 × 80

L

20

117.6

1.1

R

ชุดขับมอเตอร์: รุ่นชุดขับมอเตอร์แบบพัลส์ที่ใช้ในซีรีส์นี้คือ E-DR42B.
ยี่ห้อและรุ่นของต่อเชื่อมแบบบัสไดรเวอร์: leadshine DM3C-EC522.
สายกลมขนาดเล็ก: รุ่นสายกลมขนาดเล็กที่ใช้ในซีรีส์นี้คือ HRS12-2M (สายกลมขนาดเล็กยาว 2 เมตร) / HRS12-4M (สายกลมขนาดเล็กยาว 4 เมตร)
ประเภทเหล็กฉากสำหรับยึดเซอร์โวมอเตอร์ แนะนำยี่ห้อมอเตอร์: Yaskawa, inovance, Mitsubishi, leadshine, moons เป็นต้น อุปกรณ์แหล่งจ่ายที่แนะนำ: 50W, 100W โปรดตรวจสอบมิติการติดตั้งของมอเตอร์อย่างรอบคอบ

■ สเปคทั่วไป

ฟีดสกรู		บอลสกรู ⌀6, สายนำไฟฟ้า 1 มม.
รางไกด์		ชนิดบอลไกด์เชิงเส้น
มอเตอร์	รูปทรง	สเต็ปปิ้งมอเตอร์ 2 เฟส
	มุมเสต็ป	1.8°
ชุดขับมอเตอร์	แรงดันไฟเลี้ยง	DC12 ถึง 50 V
	กระแส Output	0.1 ถึง 2.2 A
	แรงดันสัญญาณพัลส์	5 ถึง 24 V
	วิธีการป้อนพัลส์อินพุต	พัลส์คู่ / พัลส์ + ทิศทาง
	จำนวนการแบ่งย่อย	200 ถึง 51200
คอนเนคเตอร์	รหัสรุ่น/ Part number	HR10A-10J-12P (Hirose)
	รหัสรุ่นด้านรับ	HR10A-10P-12S (Hirose)
ซับสเตรตเซนเซอร์	แรงดันไฟเลี้ยง	DC24±10%
	ชนิดเซนเซอร์	เซนเซอร์ตรวจจับวัตถุ (โฟโตอิเล็กทริคเซนเซอร์) ขนาดเล็ก EE-SX4320 (Omron)
	เอาต์พุต อุปกรณ์ควบคุม	เอาท์พุตขาคอลเลคเตอร์แบบเปิดวงจร NPN
	ลอจิกของเอาท์พุต	ระหว่างการตรวจจับ (มีเงาบัง): Output ทรานซิสเตอร์ปิด (ไม่นำไฟฟ้า)

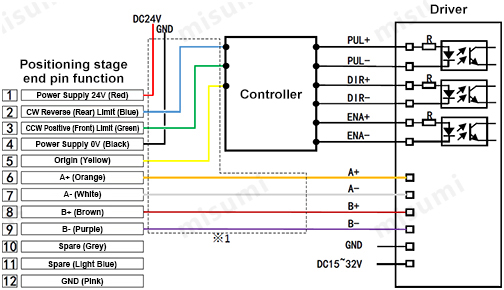

สเตจกำหนดตำแหน่งรุ่น C-XMBS มาพร้อมกับสเต็ปปิ้งมอเตอร์สองเฟส, ชุดขับสเต็ปเปอร์มอเตอร์สองเฟสของ MISUMI และสายไฟ ลูกค้าเพียงแค่เตรียมแหล่งจ่ายไฟ 24 V และตัวควบคุมหลัก (PLC หรืออุปกรณ์ควบคุมการเคลื่อนที่) เพื่อใช้งานได้ ตัวอย่างการเชื่อมต่อสายไฟระหว่างแต่ละผลิตภัณฑ์แสดงไว้ในรูปด้านล่าง

*1 สายกลมขนาดเล็กในกรอบเส้นประคือสายกลมขนาดเล็กยาว 2 เมตร

■ สภาพแวดล้อมการใช้งานของสเตจกำหนดตำแหน่ง
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70%RH (ไม่เกิดการควบแน่น)
สภาพแวดล้อมการใช้งานที่แนะนำ: 22±5°C, 20 ถึง 70%RH (ไม่เกิดการควบแน่น)
กรุณาหลีกเลี่ยงการใช้งานผลิตภัณฑ์สเตจกำหนดตำแหน่งในสภาพแวดล้อมดังต่อไปนี้
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกสูง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง

■ เกี่ยวกับงานซ่อมบำรุงสเตจกำหนดตำแหน่ง
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง

■ เกี่ยวกับการเดินสายไฟ
สายมอเตอร์และสายต่อเซนเซอร์ของผลิตภัณฑ์นี้ใช้วิธีสายต่อ + คอนเนคเตอร์ หากสายฝั่งของแท่นปรับตำแหน่งถูกงอบ่อยครั้ง อาจทำให้สายผูกขาดได้ง่าย ซึ่งอาจส่งผลให้หัวต่อมอเตอร์และหัวต่อเซนเซอร์หลวม เกิดการสัมผัสไม่ดีหรือขดลวดขาดได้ แนะนำให้ยึดคอนเนคเตอร์ฝั่งสไลเดอร์ให้แน่นขณะเดินสายไฟ

รูปภาพใช้สำหรับอ้างอิงเท่านั้น

ชุดขับมอเตอร์สเต็ปเปอร์		สเตจกำหนดตำแหน่งอัตโนมัติแกน X งานละเอียดสูง		แท่นอัตโนมัติแกน X งานละเอียดปานกลาง
รหัสรุ่นสินค้าตัวแทน:C-DR42A		รหัสรุ่นสินค้าตัวแทน:XMSG413-LA24-C-N		รหัสรุ่นสินค้าตัวแทน:XMBS415-L-N


■ ชุดขับมอเตอร์
ชุดขับมอเตอร์ที่รองรับสามารถใช้งานได้ทั้งแบบดูอัลพัลส์และแบบพัลส์ + ควบคุมทิศทาง สำหรับมิติการติดตั้งและคู่มือการใช้งาน กรุณาดูได้ที่:E-DR42B.

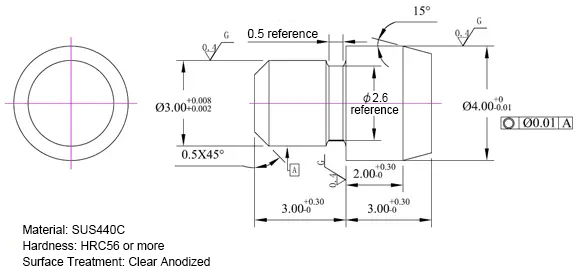

■ ดรออิ้ง/ภาพร่างแบบสลักกำหนดตำแหน่ง

รายการซีรีส์โต๊ะสไลด์จักรกลอัตโนมัติแบบประหยัด

		ทิศทางการเคลื่อนที่
		แกน X	แกนหมุน	โกนิโอมิเตอร์	แกน Z	การรวมแบบหลายแกน
ไกด์ กลไก	ลูกบอลเชิงเส้น	รุ่นบาง, ความสามารถในการทวนซ้ำ ±1.5µ รุ่นมาตรฐาน, ความสามารถในการทวนซ้ำ ±1µ รุ่นมาตรฐาน, ความสามารถในการทวนซ้ำ ±1.5µ พร้อมรีไซเคลูเลเตอร์, รุ่นมาตรฐาน, ความสามารถในการทวนซ้ำ ±1.5µ/±2µ พร้อมรีไซเคลูเลเตอร์, รุ่นมาตรฐาน, ความสามารถในการทวนซ้ำ ±1µ พร้อมฝาครอบรีไซเคลูเลเตอร์, รุ่นมาตรฐาน, ความสามารถในการทวนซ้ำ ±1µ ความสามารถในการทวนซ้ำ ±5µ	—	—	ความสามารถในการทวนซ้ำของแบบยก ±5µ ความสามารถในการทวนซ้ำ ±5µ	ความสามารถในการทวนซ้ำ ±5µ
	ตลับลูกกลิ้งแบบสลับ	ความสามารถในการทวนซ้ำ ±1.5µ ความสามารถในการทวนซ้ำ ±1µ	—	ความสามารถในการทวนซ้ำ ±0.006° ความสามารถในการทวนซ้ำ ±0.01°	ความสามารถในการทวนซ้ำ ±1µ	ความสามารถในการทวนซ้ำ ±0.01°
กลไก เลื่อน	บอลสกรู	—	ความแม่นยำในการวางตำแหน่งซ้ำ ±0.005° ความแม่นยำในการวางตำแหน่งซ้ำ ±0.01°	—	—	—
	เฟืองตัวหนอนและตัวหนอน	—	ความสามารถในการทวนซ้ำ ±0.05° ความสามารถในการทวนซ้ำ ±0.08°	—	—	—

หากคุณต้องการชุดแบบหลายแกนอื่น ๆ กรุณาติดต่อ ts@misumi.com.vn
