สายพานไทม์มิ่งรุ่น HTD8M

แบรนด์ :

MISUMI

ข้อควรระวัง

สินค้าบางรายการใน [สายพานไทม์มิ่ง HTD8M] มีกำหนดจะยกเลิกการวางจำหน่ายในวันที่ 31/10/2025 อย่างไรก็ตาม เราจะยังคงจำหน่ายจนกว่าสต๊อกจะหมด
ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part05 คลิกที่นี่

รายละเอียดสินค้า

สายพานไทม์มิ่งรุ่น HTD8M
เป็นสายพานสำหรับส่งแรงบิดสูง ซึ่งสามารถส่งกำลังได้สูงกว่าสายพานที่มีรูปแบบฟันสี่เหลี่ยมคางหมู
สำหรับส่งแรงบิดสูง ใช้ในระบบส่งกำลังของเครื่องจักรอัตโนมัติ
[คุณสมบัติ]
• รูปแบบสายพาน : วงปิด
• รูปแบบฟัน : H8M • ระยะพิทซ์ของสายพาน : 8 mm.
• ความกว้างของสายพาน : 20, 25, 30, 40, 50 และ 85 mm.
• ความยาวเส้นรอบวงสายพานสั้นที่สุดและยาวที่สุด : 288 mm. และ 5120 mm.
• อุณหภูมิใช้งาน : -10 ถึง 90℃
· วัสดุ:
ฟันสายพาน : ยางคลอโรพรีน
เส้นลวดรับแรงดึงภายใน : เส้นใยไฟเบอร์กลาส
ผ้ารองหลัง : ผ้าแคนวาส
[การประยุกต์ใช้งาน]
ใช้งานร่วมกับไทม์มิ่งพูลเล่ย์ ในระบบส่งกำลังของเครื่องจักรอัตโนมัติ

สินค้า Economy สายพานไทม์มิ่ง HTD 8M

งานรับน้ำหนักมากอายุการใช้งานยาวนานลดการสั่นสะเทือน

- ด้วยความกว้างและความยาวสายพานที่หลากหลายยิ่งขึ้น สายพาน HTD 8M ของเราจึงได้รับการออกแบบมาให้รองรับโหลดไฟฟ้าที่เพิ่มขึ้นและความต้องการแรงบิดที่สูงขึ้น

- สายพานเหล่านี้สร้างขึ้นจากยางคลอโรพรีนคุณภาพสูง ทำให้ทนทานต่อการสึกกร่อน น้ำมัน และจารบีได้เป็นอย่างดี ช่วยยืดอายุการใช้งานได้แม้ในสภาพแวดล้อมที่หนักหน่วง

- โปรไฟล์ฟันโค้งที่มีเอกลักษณ์เฉพาะส่งกำลังได้สูงกว่าเมื่อเปรียบเทียบกับโปรไฟล์สี่เหลี่ยมคางหมูแบบดั้งเดิม ช่วยให้มีประสิทธิภาพสูงสุดและลดการสูญเสียพลังงาน

- เส้นรูปฟันโค้งช่วยลดการสั่นสะเทือนและเสียงรบกวนให้เหลือน้อยที่สุด ทำให้การทำงานราบรื่นและเงียบยิ่งขึ้น

- สายพานเหล่านี้ได้รับการออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิตั้งแต่ -10°C ถึง 90°C และมีความอเนกประสงค์ในสภาวะการทำงานต่างๆ

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมผลิตภัณฑ์สายพานไทม์มิ่ง

โดยปกติแล้ว ไทม์มิ่งพูลเล่ย์และสายพานไทม์มิ่งมักใช้ในการออกแบบกลไกสำหรับส่งกำลังการหมุนที่เกิดขึ้นจากมอเตอร์
การขับและการส่งกำลังเกิดขึ้นจากการประสานระหว่างฟันของไทม์มิ่งพูลเล่ย์และสายพานไทม์มิ่ง
การผลิตในประเทศจีนให้คุณภาพของ MISUMI ในราคาที่ต่ำ

คุณสมบัติผลิตภัณฑ์สายพานไทม์มิ่ง

■ สายพานไทม์มิ่งยางแบบ HTD ชนิดเส้นรูปฟันโค้ง (H8M)
คุณสมบัติ 1: เส้นรูปฟันโค้งสามารถส่งกำลังได้สูงกว่าเมื่อเทียบกับฟันทรงสี่เหลี่ยมคางหมู
คุณสมบัติ 2: ประหยัดและไม่ต้องซ่อมบำรุง
คุณสมบัติ 3: ยางฟันสายพานใช้คลอโรพรีนเพื่อปกป้องแกนลวดจากสิ่งสกปรก คราบน้ำมัน และสภาพแวดล้อมที่เปียกชื้น
คุณสมบัติ 4: · มีความนำไฟฟ้าในระดับหนึ่ง
คุณสมบัติ 5: · ช่วงอุณหภูมิใช้งานที่แนะนำ: -10 ถึง 90°C

ดรออิ้งบอกขนาดสายพานไทม์มิ่ง

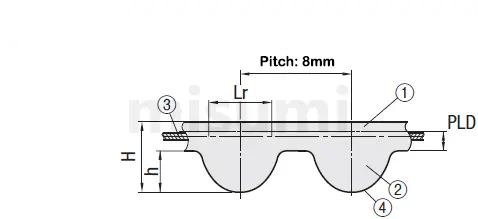

ดรออิ้งบอกขนาดของสายพานผลิตภัณฑ์ซีรีส์ Economy ของ MISUMI

ภาพรวมสเปคสายพานไทม์มิ่ง

■ ตารางสเปควัสดุ/สายพานไทม์มิ่ง

วัสดุ
① ยางด้านหลัง	คลอโรพรีน
② ยาง ฟัน	คลอโรพรีน
③ ขดลวด คอร์/แกน	ไฟเบอร์กลาส
④ ผ้ารองหลัง	ผ้าใบไนล่อน

ประเภท	พิทช์ฟัน	Lr	H	h	PLD
H8M	8	5.15	6	3.38	0.686

ความยาวรอบสายพานคือความยาวแกนลวด

อุณหภูมิใช้งาน: -10 ถึง 90°C

รุ่นที่สลักอยู่ด้านหลังของผลิตภัณฑ์คือรุ่นของผู้ผลิต

MISUMI ไม่รับรองหรือให้คำมั่นกับแบรนด์ผลิตภัณฑ์นี้

สำหรับความสามารถในการส่งกำลัง การคำนวณ และวิธีการออกแบบของสายพาน Timing Belt ซีรีส์ Economy กรุณาอ้างอิงคู่มือการออกแบบตามมาตรฐานแห่งชาติ (GB)

ตัวอย่างการใช้งานสายพานไทม์มิ่ง

Drawing แสดงตัวอย่างวิธีการใช้งานสายพานไทม์มิ่ง	คำแนะนำการใช้งานล้อไทม์มิ่งและสายพานไทม์มิ่ง
	①การขับเคลื่อน (ล้อขับเคลื่อนจะถูกขับเคลื่อนด้วยล้อส่งกำลัง)
	②การส่งกำลัง (ใช้สำหรับการเคลื่อนไหวซ้ำ ๆ โดยวัตถุไม่หมุนและต้องการความแม่นยำในการวางตำแหน่งสูง)

Drawing แสดงตัวอย่างวิธีการใช้งานสายพานไทม์มิ่ง	คำแนะนำการใช้งานล้อไทม์มิ่งและสายพานไทม์มิ่ง
	③การลำเลียง (แผ่นเพลทจะถูกลำเลียงด้วยสายพานไทม์มิ่งซึ่งมีฟันสองเส้น)
	④ การส่งกำลังแบบแรงดึง (ชิ้นงานจะถูกยึดและส่งโดยสายพาน)

การใช้งานอุตสาหกรรมของสายพานไทม์มิ่ง

อาหาร	เซมิคอนดักเตอร์	สมาร์ทโฟน

อุตสาหกรรมยานยนต์	เครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์	ทางการแพทย์

วิธีการใช้งานสายพานไทม์มิ่ง

■ วิธีการติดตั้งสำหรับระบบส่งกำลังด้วยสายพานไทม์มิ่ง
①	ปิดพาวเวอร์ซัพพลาย, ถอดฝาครอบป้องกัน, คลายสลักเกลียวชุดประกอบมอเตอร์, ขยับมอเตอร์เพื่อให้สายพานหลวมพอ. สายพานสามารถถอดออกได้โดยไม่ต้องงัด อย่าพยายามงัดสายพานลง
②	ถอดสายพานเก่าออกและตรวจสอบการสึกหรอที่ผิดปกติ การสึกหรอมากเกินไปอาจหมายความว่ามีปัญหาในการออกแบบหรือการงานซ่อมบำรุงของอุปกรณ์ส่งกำลัง
③	เลือกสายพานที่เหมาะสมเพื่อเปลี่ยน
④	ในการทำความสะอาดสายพานและรอก ให้ใช้ผ้าเช็ดชิ้นงานที่จุ่มในของเหลวที่ไม่ระเหยในปริมาณเล็กน้อย การแช่ในน้ำยาทำความสะอาดหรือล้างสายพานด้วยน้ำยาทำความสะอาดไม่แนะนำ ในการกำจัดคราบไขมัน ไม่ควรใช้กระดาษทรายเช็ดหรือขูดด้วยวัตถุที่มีคม สายพานต้องแห้งก่อนการติดตั้งและการใช้งาน
⑤	ตรวจสอบพูลเล่ย์ว่ามีการสึกหรอหรือรอยแตกที่ผิดปกติหรือไม่ หากการสึกหรอมากเกินไป พูลเล่ย์ต้องถูกเปลี่ยน
⑥	ตรวจสอบว่าพูลเล่ย์มีความสมมาตรเชิงเส้นหรือไม่ ความสมมาตรเชิงเส้นของพูลเล่ย์เป็นสิ่งสำคัญต่อการทำงานของสายพานไทม์มิ่ง โดยเฉพาะอุปกรณ์ส่งกำลังของสายพานไทม์มิ่ง ความไม่สมมาตรของพูลเล่ย์แสดงดังนี้:

⑦	ตรวจสอบส่วนประกอบของอุปกรณ์ส่งกำลังที่เหลือ เช่น ตลับลูกปืนและบูช สำหรับความสมมาตร ความทนทาน การหล่อลื่น และเงื่อนไขอื่น ๆ
⑧	ติดตั้งสายพานใหม่บนพูลเล่ย์ อย่าใช้แรงงัดหรือออกแรงมากเกินไป
⑨	ขันให้แน่นเพื่อลดระยะห่างตรงกลางของอุปกรณ์ส่งกำลังจนกว่าตัวทดสอบแรงตึงจะตรวจพบว่าแรงตึงของสายพานเหมาะสม หมุนพวงมาลัยมือหมุนหลายครั้งด้วยมือของคุณ ทดสอบความตึงอีกครั้ง
⑩	ขันสลักเกลียวงานประกอบของมอเตอร์และปรับแรงบิดให้ถูกต้อง เนื่องจากการเปลี่ยนแปลงใด ๆ ในระยะห่างของศูนย์กลางของอุปกรณ์ส่งกำลังระหว่างการทำงานจะส่งผลให้ประสิทธิภาพของสายพานลดลง จึงเป็นสิ่งสำคัญที่จะต้องตรวจสอบให้แน่ใจว่าชิ้นส่วนส่งกำลังทั้งหมดได้รับการขันให้แน่นแล้ว
⑪	เริ่มต้นอุปกรณ์และสังเกตการทำงานของสายพานเพื่อดูว่ามีการสั่นสะเทือนที่ผิดปกติหรือไม่ และฟังอย่างระมัดระวังว่ามีเสียงที่ผิดปกติหรือไม่ ควรปิดเครื่องและตรวจสอบสภาพของแบริ่งและมอเตอร์ หากรู้สึกว่าร้อนเกินไปเมื่อสัมผัส สายพานอาจจะตึงเกินไป ตลับลูกปืนอาจจะไม่สมมาตร หรือการหล่อลื่นอาจจะไม่ถูกต้อง

ข้อควรระวังในการใช้งานสายพานไทม์มิ่ง

① ห้ามงอสายพานไทม์มิ่งด้วยแรง
ห้ามงอสายพานโดยเด็ดขาด ซึ่งอาจทำให้เกิดการแตกหักได้ง่าย

ห้ามใช้สัมผัสโดยตรงกับน้ำ, ตัวทำละลาย, น้ำมัน, กรด, ด่าง, รังสี UV, โอโซน, ฯลฯ

③ โปรดหลีกเลี่ยงการใช้หรือเก็บรักษาในอุณหภูมิสูงหรือต่ำเกินไปนอกช่วงอุณหภูมิใช้งาน หรือในสภาพแวดล้อมที่มีความชื้นสูง
④ ในระหว่างการติดตั้งและบำรุงรักษา ต้องแน่ใจว่าได้ตัดพาวเวอร์ซัพพลายและยืนยันว่าเครื่องหยุดทำงานอย่างสมบูรณ์ก่อนดำเนินการต่อ
⑤ เมื่ออาจมีสิ่งสกปรก ให้ตั้งการ์ดไว้เสมอ

สินค้าที่เกี่ยวข้องกับสายพานไทม์มิ่ง

สายพานไทม์มิ่ง S8M		พูลเล่ย์/มู่เล่ย์/รอก ไทม์มิ่ง รุ่น HTD 3M		พูลเล่ย์/มู่เล่ย์/รอก ไทม์มิ่ง รุ่น HTD 5M

ดรออิ้งบอกขนาดของสายพานไทม์มิ่ง

MISUMI สเปคครบถ้วน ขายตรงจากโรงงาน คุณภาพดั้งเดิม

ตารางแสดงรายละเอียดจำเพาะของสายพานไทม์มิ่ง

■ ตารางแสดงรายละเอียดจำเพาะ
■ รุ่น S8M (พิทช์: 8 มม.)

รุ่นผลิตภัณฑ์ M	ความกว้าง	จำนวน ซี่, แถว, ชุด	ความยาวเส้นรอบวง
288H8M	200 (20 มม.) 250 (25 มม.) 300 (30 มม.) 400 (40 มม.) 500 (50 มม.) 850 (85 มม.)	36	288
320H8M		40	320
336H8M		42	336
344H8M		43	344
352H8M		44	352
368H8M		46	368
376H8M		47	376
384H8M		48	384
400H8M		50	400
408H8M		51	408
416H8M		52	416
424H8M		53	424
440H8M		55	440
448H8M		56	448
456H8M		57	456
472H8M		59	472
480H8M		60	480
488H8M		61	488
496H8M		62	496
512H8M		64	512
520H8M		65	520
536H8M		67	536
544H8M		68	544
552H8M		69	552
560H8M		70	560
568H8M		71	568
576H8M		72	576
584H8M		73	584
592H8M		74	592
600H8M		75	600
608H8M		76	608
624H8M		78	624
632H8M		79	632
640H8M		80	640
656H8M		82	656
664H8M		83	664
672H8M		84	672
680H8M		85	680
688H8M		86	688
696H8M		87	696
712H8M		89	712
720H8M		90	720
728H8M		91	728
736H8M		92	736
744H8M		93	744
760H8M		95	760
768H8M		96	768
776H8M		97	776
784H8M		98	784
792H8M		99	792
800H8M		100	800
808H8M		101	808
816H8M		102	816
824H8M		103	824
832H8M		104	832
840H8M		105	840
848H8M		106	848
856H8M		107	856
864H8M		108	864
872H8M		109	872
880H8M		110	880
888H8M		111	888
896H8M		112	896
912H8M		114	912
920H8M	115	920
928H8M	116	928
936H8M	117	936
944H8M	118	944
952H8M	119	952
960H8M	120	960
968H8M	121	968
976H8M	122	976
984H8M	123	984
992H8M	124	992
1000H8M	125	1000
1008H8M	126	1008
1016H8M	127	1016
1024H8M	128	1024
1032H8M	129	1032
1040H8M	130	1040
1048H8M	131	1048
1056H8M	132	1056
1064H8M	133	1064
1072H8M	134	1072
1080H8M	135	1080
1088H8M	136	1088
1096H8M	137	1096
1104H8M	138	1104
1112H8M	139	1112
1120H8M	140	1120
1128H8M	141	1128
1136H8M	142	1136
1144H8M	143	1144
1152H8M	144	1152
1160H8M	145	1160
1168H8M	146	1168
1176H8M	147	1176
1184H8M	148	1184
1192H8M	149	1192
1200H8M	150	1200
1208H8M	151	1208
1216H8M	152	1216
1224H8M	153	1224
1232H8M	154	1232
1240H8M	155	1240
1248H8M	156	1248
1256H8M	157	1256
1264H8M	158	1264
1272H8M	159	1272
1280H8M	160	1280
1288H8M	161	1288
1296H8M	162	1296
1304H8M	163	1304
1312H8M	164	1312
1320H8M	165	1320
1328H8M	166	1328
1336H8M	167	1336
1344H8M	168	1344
1360H8M	170	1360
1368H8M	171	1368
1384H8M	173	1384
1392H8M	174	1392
1400H8M	175	1400
1408H8M	176	1408
1416H8M	177	1416
1424H8M	178	1424
1432H8M	179	1432
1440H8M	180	1440
1448H8M	181	1448
1456H8M	182	1456
1464H8M	183	1464
1480H8M	185	1480
1512H8M	189	1512
1520H8M	190	1520
1528H8M	191	1528
1536H8M	192	1536
1552H8M	194	1552
1560H8M	195	1560
1576H8M	197	1576
1584H8M	198	1584
1600H8M	200	1600
1608H8M	201	1608
1624H8M	203	1624
1640H8M	205	1640
1648H8M	206	1648
1656H8M	207	1656
1680H8M	210	1680
1696H8M	212	1696
1704H8M	213	1704
1720H8M	215	1720
1728H8M	216	1728
1760H8M	220	1760
1768H8M	221	1768
1776H8M	222	1776
1784H8M	223	1784
1792H8M	224	1792
1800H8M	225	1800
1824H8M	228	1824
1840H8M	230	1840
1848H8M	231	1848
1856H8M	232	1856
1872H8M	234	1872
1880H8M	235	1880
1888H8M	236	1888
1896H8M	237	1896
1904H8M	238	1904
1912H8M	239	1912
1920H8M	240	1920
1936H8M	242	1936
1944H8M	243	1944
1952H8M	244	1952
1960H8M	245	1960
2000H8M	250	2000
2008H8M	251	2008
2016H8M	252	2016
2032H8M	254	2032
2048H8M	256	2048
2056H8M	257	2056
2080H8M	260	2080
2096H8M	262	2096
2104H8M	263	2104
2120H8M	265	2120
2160H8M	270	2160
2176H8M	272	2176
2184H8M	273	2184
2200H8M	275	2200
2208H8M	276	2208
2224H8M	278	2224
2240H8M	280	2240
2248H8M	281	2248
2256H8M	282	2256
2272H8M	284	2272
2304H8M	288	2304
2320H8M	290	2320
2352H8M	294	2352
2392H8M	299	2392
2400H8M	300	2400
2488H8M	311	2488
2504H8M	313	2504
2536H8M	317	2536
2560H8M	320	2560
2600H8M	325	2600
2656H8M	332	2656
2688H8M	336	2688
2736H8M	342	2736
2800H8M	350	2800
2840H8M	355	2840
2848H8M	356	2848
3048H8M	381	3048
3072H8M	384	3072
3120H8M	390	3120
3168H8M	396	3168
3200H8M	400	3200
3264H8M	408	3264
3280H8M	410	3280
3360H8M	420	3360
3400H8M	425	3400
3408H8M	426	3408
3424H8M	428	3424
3600H8M	450	3600
3824H8M	478	3824
4000H8M	500	4000
4224H8M	528	4224
4400H8M	550	4400
4520H8M	565	4520
4656H8M	582	4656
5120H8M	640	5120
