มือจับแบบฝัง ชนิดแบนและบาง
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part 19 คลิกที่นี่
- สลักเกลียว ยึดของ ผลิตภัณฑ์ นี้ได้รับ ยึดอยู่กับที่ โดยการประกบ หัว ไว้ระหว่าง แผ่น โลหะ หาก น๊อตตัวเมีย ให้แน่นในขณะที่ เครื่องมือ ขันอยู่ใน มุม โหลดไฟฟ้า บน หัว สลักเกลียว จะทำให้หลุดออก เนื่องจากชิ้นส่วนที่ฝังอยู่และ สลักเกลียว ยึดมีระยะห่างที่สั้น จึงทำให้ เครื่องมือ ทำ มุม ได้ง่าย ดังนั้นจึงต้องใช้ความระมัดระวังระหว่างการติดตั้ง
รายละเอียดสินค้า
มือจับแบบฝัง ชนิดแบนและบาง
ด้ามจับ แบบฝังนี้ออกแบบมาเพื่อการเปิดและปิดประตูที่สะดวกในพื้นที่จำกัด ราคาถูกกว่า ผลิตภัณฑ์ มาตรฐาน MISUMI มีหลายขนาดให้เลือก
[คุณสมบัติ]
- ขนาด (ยาวxก)(มม.): 90 x 60 และ 120 x 60
- ระยะพิทช์ติดตั้ง (มม.): 74 และ 100
- ความลึกในการติดตั้ง (มม.): 15
- วัสดุ: สแตนเลส SUS304
- กระบวนการเตรียมผิว: ขัดผิวด้วยแปรง
[การใช้งาน]
ใช้สำหรับจับประตูก่อนเปิดและปิด
ด้ามจับ ฝังแบบบาง ความคุ้มค่า ประหยัด
- ด้ามจับ แบนฝังในตัวพร้อมรูปทรงเพรียวบาง เหมาะสำหรับการติดตั้งในพื้นที่ที่มีพื้นที่จำกัด ช่วยให้มั่นใจได้ว่าสามารถบูรณาการได้อย่างราบรื่น
- พื้นผิว ได้รับการเคลือบแบบ การขัดเงา เส้นขน แปรง เพิ่มความสวยงามให้กับอุปกรณ์ของคุณให้ดูเป็นมืออาชีพ
- การออกแบบ ที่แข็งแกร่งเพื่อ มือจับ การใช้งานบ่อยครั้ง มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ภายใต้การใช้งานหนัก และรักษาประสิทธิภาพการทำงาน
- มีขนาดโดยละเอียดและคำแนะนำในการติดตั้ง อำนวยความสะดวกใน การวางแผน การติดตั้งอย่างแม่นยำ ข้อต่อลด ข้อผิดพลาด และรับรองความพอดีที่เหมาะสม
- มีให้เลือกหลายขนาด.
มาตรฐาน MISUMI
ราคาถูกกว่า
ความหลากหลาย ผลิตภัณฑ์
อุปกรณ์รองรับท่อ 3D CAD
| พิมพ์ |  วัสดุ | การขัดผิว |
| C-NUWAUNS | SUS304 | แปรง(การขัดเงา เส้นขน) |
[ ! ] สลักเกลียว ยึดของ ผลิตภัณฑ์ นี้ ยึดอยู่กับที่ โดยการประกบ หัว ไว้ระหว่าง แผ่น โลหะ หากขัน น๊อตตัวเมีย ในขณะที่ เครื่องมือ ขันอยู่ใน มุม โหลดไฟฟ้า บน หัว สลักเกลียว จะทำให้น็อตหลุดออก เนื่องจากระยะห่างระหว่างชิ้นส่วนที่ฝังและ สลักเกลียว ยึดสั้น จึงทำให้ เครื่องมือ อาจ มุม ได้ง่าย ดังนั้นต้องระมัดระวังระหว่างการติดตั้ง

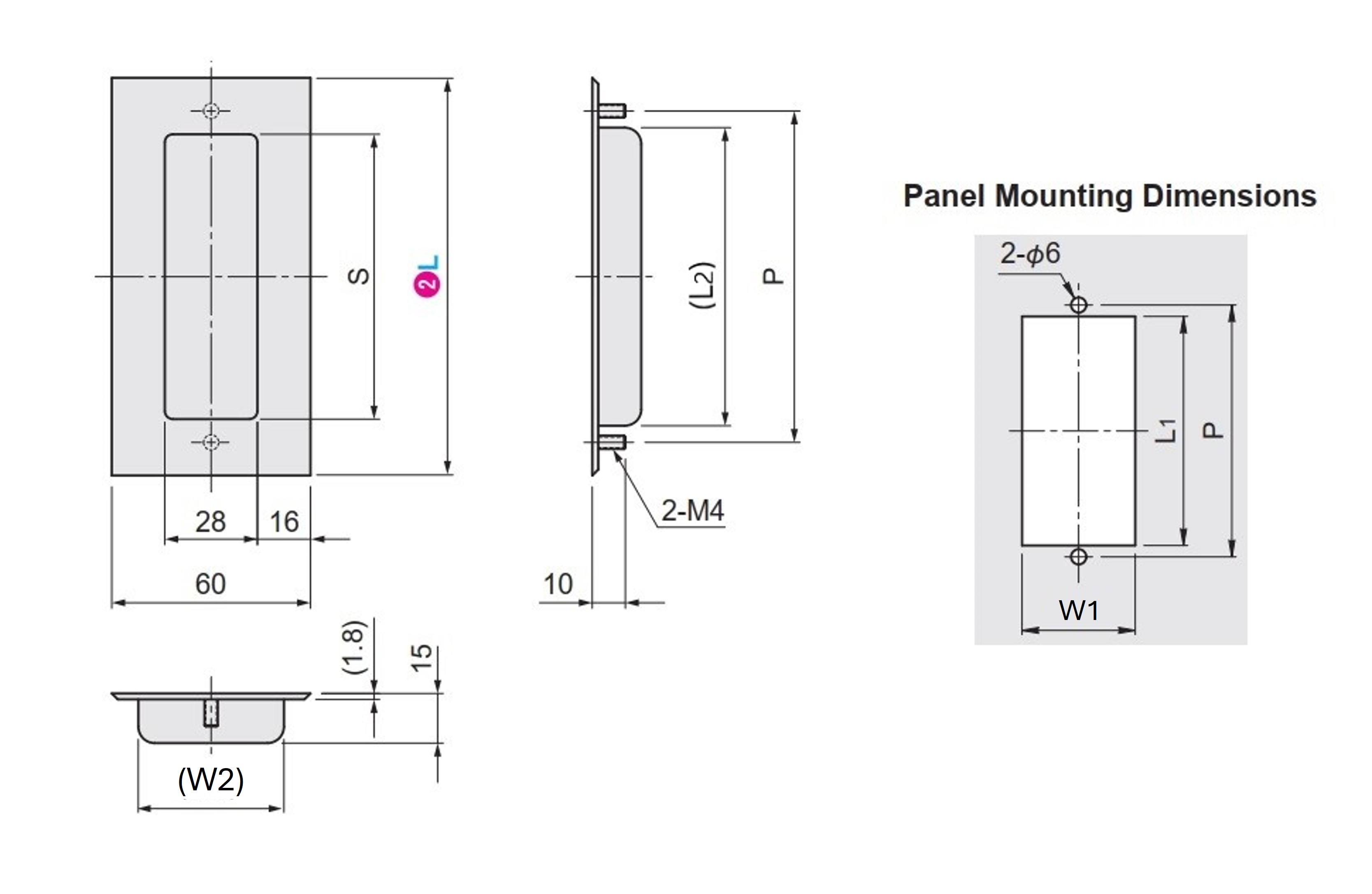

| รหัสรุ่น/ Part number | P | S | W1 | L1 | (ว2)※ | (L2)※ | |
| พิมพ์ | L | ||||||
| C-NUWAUNS | 90 | 74 | 58 | 45 | 63 | 44 | 61 |
| 120 | 100 | 86 | 93 | 39 | 89 | ||
*ขนาดเป็นเพียงข้อมูลอ้างอิงเท่านั้นและไม่มีการรับประกัน
ซีรีย์ ความคุ้มค่า แบบมี มือจับ แบบบาง เป็น ผลิตภัณฑ์ อื่น ๆ ในตลาด
ตามขนาดโดยรวมสามารถแบ่งได้เป็น 2 สเปค คือ L คือ 90 มม. และ 120 มม. ตามลำดับ และในขณะนี้ยังไม่รับปรับ มิติ ตาม สเปค อื่นๆ
สินค้าไม่ปิดสนิท โปรดใส่ใจในการซื้อ
