ตัวยึดแบบแท็บสำหรับอลูมิเนียมเฟรม, โหลดเบา

ฉากยึดเข้ามุม ดายแคส อะลูมิเนียมอัลลอย มาตรฐานยุโรป ซีรีส์ Economy เป็นทางเลือกที่คุ้มต้นทุนสำหรับโปรไฟล์ มาตรฐานยุโรป ทั่วไป
ใช้กันอย่างแพร่หลายในการเชื่อมต่อมุมฉากของโปรไฟล์ อะลูมิเนียมอัลลอย มาตรฐานยุโรป ผลิตจาก วัสดุ ในประเทศ ADC12 ที่นิยมใช้กัน พื้นผิว ผ่านการพ่นทราย มี การออกแบบ น้ำหนักเบา ที่ พิกัดน้ำหนัก ได้น้อยกว่า ดายแคส ฉากยึดเข้ามุม มาตรฐาน ทำให้เหมาะสำหรับการเชื่อมต่อโปรไฟล์ อะลูมิเนียมอัลลอย ที่มีความต้องการ โหลดไฟฟ้า ที่ต่ำ
อุปกรณ์เสริม พิเศษสำหรับโปรไฟล์ อะลูมิเนียม มาตรฐานยุโรป สามารถใช้ได้กับโปรไฟล์ อะลูมิเนียม มาตรฐานยุโรป เท่านั้น เนื่องจากร่องโปรไฟล์มีรูปร่างที่แตกต่างกัน จึงไม่สามารถใช้งานร่วมกับโปรไฟล์ มาตรฐาน ญี่ปุ่น (JIS) ที่มีอยู่ของ MISUMI และโปรไฟล์ มาตรฐาน แห่งชาติอื่นๆ ได้
เมื่อ การจัดซื้อ อุปกรณ์เสริม โปรดยืนยันขนาดของ อุปกรณ์เสริม ตาม สเปค ของโปรไฟล์ก่อนตัดสินใจเลือก
ตัวอย่างความแตกต่างของประเภทร่องและแผนผังการปรับตัวสำหรับ สเปค ของโปรไฟล์ต่างๆ

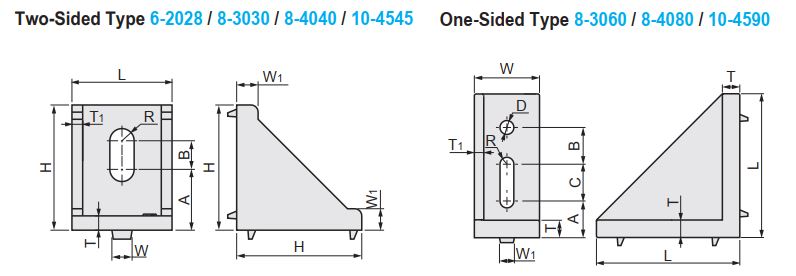

■ แบบสองด้าน

รหัสรุ่น/ Part number		ขนาด การอัดรีดพลาสติกขึ้นรูป	L	W	W1	H	A	B	R	T	T1	สลักเกลียว และ น๊อตตัวเมีย T ที่ใช้งานได้*				สกรูหัวกหกเหลี่ยม และ น๊อตตัวเมีย T ที่ใช้งานได้
พิมพ์	เบอร์											สลักเกลียว	ปริมาณ	น๊อตตัวเมีย	ปริมาณ	สลักเกลียว	ปริมาณ	น๊อตตัวเมีย	ปริมาณ
LBSBL	6-2028 ปีที่แล้ว	2020	19.6	5.8	5.5	27.6	14.7	3.6	3.4	3.4	2.2	LTTB6-5-10	2	LNCFM5	2	E-GSCB5-8	2	LNHRN6-20-5	2
	8－3030	3030	27.5	5.2	6.6	35	13.5	10.4	3.5	4.6	3	LTTB8-6-16	2	LNCFM6	2	E-GSCB6-12	2	LNHRN8-30-6	2
	8－4040	4040	35	7.8	8.2	40	12.5	16	4.4	4.8	3.5	LTTB8-8-20	2	LNCFM8	2	E-GSCB8-15	2	แอลเอ็นเอชอาร์เอ็น8-40-8 LNTRNM8-40-8**	2
	10－4545	4545	42.3	9.8	8	42	14.8	13	4.8	6.5	4	LTTB10-8-25	2	LNCFM8	2	E-GSCB8-18	2	LNHRN10-45-8	2

■ ชนิดด้านเดียว

รหัสรุ่น/ Part number		ขนาด การอัดรีดพลาสติกขึ้นรูป	L	W	W1	A	B	C	D	R	T	T1	สลักเกลียว และ น๊อตตัวเมีย T ที่ใช้งานได้*				สกรูหัวกหกเหลี่ยม และ น๊อตตัวเมีย T ที่ใช้งานได้
พิมพ์	เบอร์												สลักเกลียว	ปริมาณ	น๊อตตัวเมีย	ปริมาณ	สลักเกลียว	ปริมาณ	น๊อตตัวเมีย	ปริมาณ
LBSBL	8－3060	3060	58	29.7	5.7	16.8	14.1	11.5	φ8.6	4.3	5.4	3.3	LTTB8-6-16	2	LNCFM6	2	E-GSCB8-12	2	LNHRN8-30-8	2
	8－4080	4080	77.8	38	7.8	24.5	18.5	15.5		4.3	7	3.3	LTTB8-8-25	2	LNCFM8	2	E-GSCB8-18	2	แอลเอ็นเอชอาร์เอ็น8-40-8 LNTRNM8-40-8**	2
	10－4590	4590	88	42	9.8	23.5	22.7	22.3	φ10.2	5.1	10.5	5.7	LTTB10-8-25	2	LNCFM8	2	E-GSCB8-20	2	LNHRN10-45-8	2

* ส่วนประกอบ คลองเลื่อย การปรับแต่งเพิ่มเติม
** สปริงนัท เหมาะสำหรับโปรไฟล์ อะลูมิเนียม คอร์/แกน เล็ก

■การเปลี่ยนแปลง
เหล็กยึด เมื่อเทียบกับรหัสมุม มาตรฐาน ความหนาของผนังจะบางกว่าเล็กน้อย เหมาะสำหรับ กระบวนการแปรรูป ก่อสร้างโปรไฟล์ อะลูมิเนียมอัลลอย มาตรฐานยุโรป และโอกาสที่มีความต้องการ โหลดไฟฟ้า ต่ำ คุณภาพมีเสถียรภาพและการติดตั้งสะดวก
ระบุ - คลองเลื่อย สำหรับการประมวลผลเพิ่มเติม และสามารถจัดส่งพร้อมกับ โบลท์ และ น็อต ที่ใช้กันทั่วไปได้

การเปลี่ยนแปลง	รหัส	สเปค
การปรับแต่งเพิ่มเติม รูติดตั้ง สำหรับฝาครอบ	C	รู เกลียว สำหรับติดตั้งแผง ตัดแต่งขึ้นรูปด้วยเครื่องจักร ที่ขา ฉากยึดเข้ามุม   8-3030/3060/4040/4080, 10-4545 6-2028 10-4590
คลองเลื่อย สกรู และ น็อต ที่ใช้งานได้	SET	พร้อม โบลท์ และ น็อต ที่เหมาะสมเพื่อยึด ฉากยึดเข้ามุม กับโปรไฟล์ (รหัสมุม+ สลักเกลียว + น๊อตตัวเมีย เพิ่มในราคารหัสมุม) เมื่อ ระบุเป็น คลองเลื่อย มี โบลท์ และ น็อต เหล็กกล้า มาให้ด้วย

1. เหล็กยึด ส่วนใหญ่ใช้ การออกแบบ รูยาว ซึ่งสะดวกในการเปลี่ยน ตำแหน่ง ยึดอยู่กับที่ และประกอบได้ง่าย
2. ส่วนที่ยื่นออกมาใช้ การออกแบบ มุม เอียงเป็นรูปสี่เหลี่ยมคางหมู ซึ่งเพิ่มความแข็งแรงและไม่แตกหักง่าย ทำให้การประกอบโปรไฟล์ อะลูมิเนียมอัลลอย มีเสถียรภาพมากขึ้น
3. ใช้กรรมวิธี กระบวนการเตรียมผิว การพ่นทราย สีที่ปรากฏภายนอกเป็นสีเดียวกับโปรไฟล์ อะลูมิเนียมอัลลอย และหลังจากการประกอบแล้ว จะไม่มีความแตกต่างของสีที่ปรากฏภายนอก
