ตัว ฉากยึด แบบแท็บด้านเดียวสำหรับ อลูมิเนียมโปรไฟล์

แบรนด์ :

MISUMI

ข้อควรระวัง

สเปคมาตรฐานยุโรปที่มีขนาดต่างกันสามารถจับคู่ได้เฉพาะกับโปรไฟล์ประเภทประหยัด มาตรฐานยุโรปที่ขึ้นต้นด้วย L เท่านั้น
ดาวน์โหลดฟรี! >>แค็ตตาลอกบนเว็บไซต์ Economy Series ver2023 (TH-EN)_Part17 คลิกที่นี่

รายละเอียดสินค้า

・ประเภทผลิตภัณฑ์:ขา ฉากยึด แบบแท็บด้านเดียวสำหรับอลูมิเนียมโปรไฟล์ ซีรีส์ LBSBK
・ โปรไฟล์เฟรมอลูมิเนียมที่ใช้งานได้พร้อมร่องกว้าง 6, 8, 10 mm
・ มีการรูยึดฝาครอบเพิ่มเติมได้
・ วัสดุ: ทำจากอลูมิเนียมอัลลอยด์ ADC พร้อมกระบวนการเตรียมผิวด้วยการพ่นทราย
· เหล็กยึดมีการออกแบบรูเจาะเพื่อการปรับตำแหน่งที่สะดวกและประกอบง่าย
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI

ภาพรวม ผลิตภัณฑ์

เหล็กยึด โปรไฟล์ อะลูมิเนียมอัลลอย มาตรฐานยุโรป ดายแคส ใช้กันอย่างแพร่หลายใน การเชื่อมต่อสายไฟ มุมฉากของโปรไฟล์ อะลูมิเนียมอัลลอย มาตรฐานยุโรป ทำจาก วัสดุ ADC12 ที่ใช้ในประเทศทั่วไป พื้นผิว ผ่านการพ่นทราย มีส่วนยื่นเพียงด้านเดียว เหมาะสำหรับโอกาสที่โปรไฟล์ อะลูมิเนียมอัลลอย มาตรฐานยุโรป เชื่อมต่อโดยตรงกับแผง

LBSBL6-2028 ผลิตภัณฑ์ 1

ดรออิ้งบอกขนาด

วัสดุ: ADC12

กระบวนการเตรียมผิว: การพ่นทราย>

โต๊ะวางชิ้นงาน สเปค

รหัสรุ่น/ Part number		ขนาด การอัดรีดพลาสติกขึ้นรูป	L	L1	W	W₁	H	A	B	C	D	R	T	T₁	สลักเกลียว และ น๊อตตัวเมีย T ที่ใช้งานได้*				สกรูหัวกหกเหลี่ยม และ น๊อตตัวเมีย T ที่ใช้งานได้
พิมพ์	เบอร์	ขนาด การอัดรีดพลาสติกขึ้นรูป	L	L1	W	W₁	H	A	B	C	D	R	T	T₁	สลักเกลียว	ปริมาณ	น๊อตตัวเมีย	ปริมาณ	สลักเกลียว	ปริมาณ	น๊อตตัวเมีย	ปริมาณ
LBSBK	6－2020	2020	17	—	4.5	3	20	9	3	—	—	3.3	3	2	LTCM5-8	2	LNCFM5	2	E-GSCB5-8	2	LNHRN6-20-5	2
	8－3030	3030	28	—	6	7	35	13.5	8			3.5	4	3	LTTB8-6-16	2	LNCFM6	2	E-GSCB6-12	2	LNHRN8-30-6	2
	8－4040	4040	38	—	7.8	7.5	40	12	15			4.8	5	4	LTTB8-8-20	2	LNCFM8	2	E-GSCB8-15	2	แอลเอ็นเอชอาร์เอ็น8-40-8 LNTRNM8-40-8**	2
	10－4545	4545	อ้างอิงจาก ดรออิ้งบอกขนาด ซีรีส์ 45												LTTB10-8-25	2	LNCFM8	2	E-GSCB8-18	2	LNHRN10-45-8	2
	8 - 6060	6060	58	30	5.6	12	—	17.8	14.4	9.8	2	4.2	5.5	3.2	LTTB8-6-16	2	LNCFM6	2	E-GSCB6-12	2	LNHRN8-30-8	2

■ ชนิดด้านเดียว

รหัสรุ่น/ Part number		ขนาด การอัดรีดพลาสติกขึ้นรูป	L	W	W₁	A	B	C	D	R	T	T₁	สลักเกลียว และ น๊อตตัวเมีย T ที่ใช้งานได้*				สกรูหัวกหกเหลี่ยม และ น๊อตตัวเมีย T ที่ใช้งานได้
พิมพ์	เบอร์	ขนาด การอัดรีดพลาสติกขึ้นรูป	L	W	W₁	A	B	C	D	R	T	T₁	สลักเกลียว	ปริมาณ	น๊อตตัวเมีย	ปริมาณ	สลักเกลียว	ปริมาณ	น๊อตตัวเมีย	ปริมาณ
LBSBK	8－2858 L (ขวา)	3060	58	29.5	5.5	17.25	14	11.5	1	4.3	5.4	3.3	LTTB8-6-16	2	LNCFM6	2	E-GSCB8-12	2	LNHRN8-30-8	2
	8－3680 L (ขวา)	4080	77.8	38	7.8	24.5	18.5	15.5	2.7	4.3	7	3.3	LTTB8-8-25	2	LNCFM8	2	E-GSCB8-18	2	แอลเอ็นเอชอาร์เอ็น8-40-8 LNTRNM8-40-8**	2
	10－4288ล.(ขวา)	4590	88	42	9.8	23.5	22.7	22.3	φ10.2	5.1	10.5	5.7	LTTB10-8-25	2	LNCFM8	2	E-GSCB8-20	2	LNHRN10-45-8	2

* ส่วนประกอบ คลองเลื่อย การปรับแต่งเพิ่มเติม
** สปริงนัท เหมาะสำหรับโปรไฟล์ อะลูมิเนียม คอร์/แกน เล็ก

■ การปรับแต่งเพิ่มเติม
เหล็กยึด มีส่วนยื่นด้านหนึ่ง เหมาะสำหรับโอกาสที่จำเป็นต้องติดตั้ง ชนิดแผ่นเพลท แผ่น และแผงด้านเดียวในระหว่างการก่อสร้างโปรไฟล์ อะลูมิเนียมอัลลอย มาตรฐานยุโรป
ระบุ - การปรับแต่งเพิ่มเติม คลองเลื่อย สามารถจัดส่งพร้อมกับ โบลท์ และ น็อต ที่ใช้ทั่วไปได้

รายการประมวลผลเพิ่มเติม	รหัสการประมวลผลเพิ่มเติม	สเปค

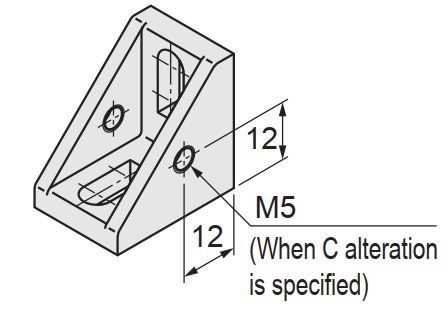

การประมวล รูติดตั้ง แผงเพิ่มเติม	C	กระบวนการแปรรูป รู เกลียว ที่ ฉากยึดเข้ามุม เพื่อติดตั้งแผง 6-2020 8-3030/8-4040/10-4545/ 8-6060/8-2858L (อาร์)/8-3680L (อาร์) 10-4288ล（ร）
พร้อม โบลท์ และ น็อต ที่เหมาะสม	SET	พร้อม โบลท์ และ น็อต ที่เหมาะสมเพื่อยึด เหล็กยึด มุม เข้ากับโปรไฟล์ (มุม + สลักเกลียว + น๊อตตัวเมีย เพิ่มในราคา มุม) เมื่อระบุ คลองเลื่อย จะมีการระบุ โบลท์ และ น็อต เหล็กกล้า ให้มาด้วย ■สลักเกลียว T-LTTB ■ น๊อตตัวเมีย หน้าแปลน LNCFM สเปค ปี 2020 ติดตั้งด้วยสลักเกลียว หัว ทรง โบลท์ LTCM5-8 น็อตร่องตัว T LNTN6-20-5

คุณสมบัติ ผลิตภัณฑ์

1. เหล็กยึด ส่วนใหญ่ใช้ การออกแบบ รูยาว ซึ่งสะดวกในการเปลี่ยน ตำแหน่ง ยึดอยู่กับที่ และประกอบได้ง่าย
2. ส่วนที่ยื่นออกมาใช้ การออกแบบ มุม เอียงเป็นรูปสี่เหลี่ยมคางหมู ซึ่งเพิ่มความแข็งแรงและไม่แตกหักง่าย ทำให้การประกอบโปรไฟล์ อะลูมิเนียมอัลลอย มีเสถียรภาพมากขึ้น
3. ใช้กรรมวิธี กระบวนการเตรียมผิว การพ่นทราย สีที่ปรากฏภายนอกเป็นสีเดียวกับโปรไฟล์ อะลูมิเนียมอัลลอย และหลังจากการประกอบแล้ว จะไม่มีความแตกต่างของสีที่ปรากฏภายนอก

ตัวอย่างการใช้งาน

■ ตัวอย่างการประกอบโปรไฟล์
ตัวอย่างการประกอบ ฉากยึด มาตรฐานยุโรป
