สปริงดึง โหลดหนัก O.D. 3-10

แรงตึงเริ่มต้นและค่าคงตัวสปริงเป็นค่าอ้างอิง ซึ่งอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับแต่ละล็อต โหลดไฟฟ้า {kgf} = โหลดไฟฟ้า N × 0.101972
วิธีการคำนวณจำนวนขดลวด (ค่าอ้างอิง):
จำนวนขดลวดทั้งหมด = (L - 2 (D - d)) / d
จำนวนขดลวดที่ใช้งานได้ = จำนวนขดลวดทั้งหมด - 2
จำนวนขดลวดเป็นค่าอ้างอิงและอาจแตกต่างกันเล็กน้อยขึ้นอยู่กับแต่ละล็อต

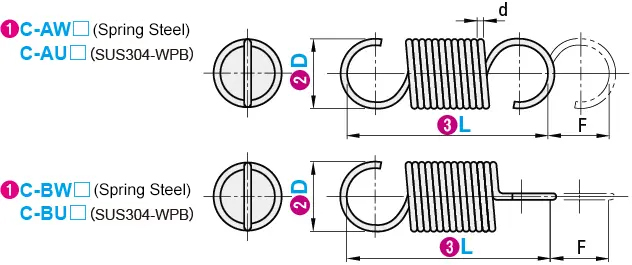

ชนิด	เส้นผ่านศูนย์กลางภายนอก/O.D. ขดลวด D — ความยาวอิสระ L		ขนาดเส้นผ่านศูนย์กลางลวด dมม.	ภายใต้ไดนามิกโหลด		(ความตึงเริ่มต้น) นิวตัน	(ค่าคงตัวสปริง) นิวตัน/มม.
				ระยะเลื่อนสูงสุด Fmax. มม.	โหลดสูงสุด นิวตัน
C-AWT (เหล็กกล้าสปริง) C-AUT (SUS304-WPB) C-BWT (เหล็กกล้าสปริง) C-BUT (SUS304-WPB)	3—	10	0.5	2	8.8	2.16	3.24
		15		3.7			1.77
		25		6.8			0.98
	4—	15	0.6	4	11.1	2.55	2.16
		20		6.4			1.37
		30		10.9			0.78
	5-	15	0.8	2.9	20.79	5.1	5.39
		20		4.6			3.43
		25		6.4			2.45
		30		8.4			1.86
		35		10			1.57
		45		13.3			1.18
	6-	20	1	3.7	33.15	8.6	6.57
		25		5.3			4.61
		30		6.9			3.53
		35		8.3			2.94
		40		10			2.45
		55		14.3			1.71
	8-	25	1.2	5.3	41.19	9.81	5.88
		30		7.3			4.31
		35		9.1			3.43
		40		11.9			2.65
		50		15.5			2.06
		60		18.8			1.67
	10-	30	1.6	5.2	77.47	20.59	10.89
		35		6.8			8.34
		40		8.4			6.77
		45		10			5.69
		50		11.6			4.9
	12-	40	2.0	6.6	120.62	34.3	13.04
		45		7.7			11.18
		50		9.4			9.22
		60		12.1			7.16
		70		14.9			5.79
	14-	60	2.3	10.9	154.95	45.11	10.1
	16-	55	2.6	9.0	195.15	55.9	15.49
		100		22.4			6.18
		125		28.4			4.90
	18-	125	2.9	27.1	236.34	68.65	6.19
	24-	80	4.0	11.7	430.51	123.6	26.48

โหลดไฟฟ้า {kgf} = โหลดไฟฟ้า N × 0.101972



สปริงดึง (หรือที่เรียกว่าสปริงดึง) เป็นสปริงแบบเกลียวที่รับแรงดึงตามแนวแกน มีตะขอด้านข้างที่ปลายทั้งสองข้างเพื่อให้แน่ใจว่าเป็นแหล่งความตึงของสปริงดึง
เมื่อไม่ได้รับโหลดไฟฟ้า ขดลวดของสปริงดึงจะอยู่ในสภาพแน่นชิดกันโดยไม่มีช่องว่าง
หลักการทำงานของสปริงดึงคือจะทำงานในทิศทางตรงข้ามเมื่อถูกยืดหรือดึงออก และจะใช้แรงคืนตัว (แรงดึง) หลังจากการยืด เพื่อควบคุมการเคลื่อนไหวของชิ้นส่วนเครื่องจักร ดูดซับและกักเก็บพลังงาน วัดแรง และอื่น ๆ

■ ความทนทานต่อการกัดกร่อน: ทดสอบสเปรย์เกลือ 72 ชั่วโมง
 
· สรุป: ความต้านทานสนิมมากกว่าผลิตภัณฑ์ในตลาด 9 เท่า
· ความแตกต่างระหว่างสปริงยืดแบบประหยัด สินค้ามาตรฐาน และสินค้าที่มีจำหน่ายในตลาด

· ข้อมูลสินค้า: วัสดุ: SUS304-WPB
      ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลางขดลวด 1 มม., เส้นผ่านศูนย์กลางภายนอก/O.D. 8 มม., ความยาวอิสระ 40 มม.
· เงื่อนไขการทดสอบ: ความยาวเริ่มต้น 40 มม., ระยะยืดที่ยอมให้ 19.2 มม., น้ำหนักบรรทุกที่ยอมให้ 24.52N, ความถี่ในการยืด 309 ครั้ง/นาที


· สรุป: อายุการใช้งานยาวนานกว่าสินค้าในท้องตลาด 3.08 เท่า
*สินค้าที่มีจำหน่ายในท้องตลาด หมายถึงสินค้าประเภทเดียวกันที่บริษัทของเราซื้อสุ่มจากตลาดออนไลน์หรือออฟไลน์
* ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ใช้สำหรับอ้างอิงเท่านั้น

[ข้อควรระวังในการใช้งาน]
▶อุณหภูมิใช้งาน
ชนิด SWP-A: อุณหภูมิห้อง (0–40°C)
ชนิดสแตนเลส: -10–100°C
*หากใช้งานในเงื่อนไขที่เกินอุณหภูมิที่ระบุข้างต้น ค่าโหลดอาจลดลงตามเงื่อนไขการใช้งาน
เมื่อใช้งานในสภาพแวดล้อมที่มีความแตกต่างของระดับความชื้นและอุณหภูมิสูงและต่ำ เช่น กลางแจ้ง แนะนำให้เลือกใช้สินค้าสเตนเลส

▶มาตรฐานการใช้งานโดยประมาณ: ประมาณ 1,000,000 ครั้ง
*จำนวนครั้งข้างต้นเป็นเพียงข้อมูลอ้างอิงเท่านั้น จำนวนครั้งการใช้งานจะแตกต่างกันไปตามทิศทางการดึง อุณหภูมิใช้งาน/สภาพแวดล้อม และปริมาณการเสื่อมสภาพ เพื่อเพิ่มจำนวนครั้งที่ใช้งานได้ แนะนำให้ใช้สปริงถึงระยะการยืด-หดที่ยอมรับได้ Fmax. 70%

▶อื่นๆ
· กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.). หากใช้งานเกินช่วงระยะการยืด-หดที่ยอมรับได้ สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง โปรดระวังอย่ายืดสปริงแรงดึงเกินระยะเลื่อยโซ่ที่ยอมรับได้ขณะติดตั้ง
· สปริงสเตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.
