สปริงความตึง โหลดน้ำหนักเบา เป็นพิเศษ / โหลดน้ำหนักเบา OD 3-8

แบรนด์ :

MISUMI

ข้อควรระวัง

ข้อมูลสเปคขนาดใหม่กำลังอยู่ระหว่างการอัปเดต
ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part 11 คลิกที่นี่

รายละเอียดสินค้า

- นี่คือรายการราคาประหยัด ราคาถูกกว่าสินค้ามาตรฐาน MISUMI
- สามารถเลือกวัสดุลวดสปริงได้ 2 แบบ SUS304WP-B หรือ SWP-A
- C－AWA และ C－AUA คือสปริงแรงดึงน้ำหนักเบาพิเศษ
- C－AWY และ C－AUY คือสปริงแรงดึงน้ำหนักเบา
- สามารถเลือกเส้นผ่านศูนย์กลางภายนอกของสปริงได้ตั้งแต่ 3.0 mm ถึง 8.0 mm
- สามารถเลือกความยาวอิสระของสปริงได้ตั้งแต่ 10 mm ถึง 60 mm

ดรออิ้งบอกขนาด

รูปทรง		วัสดุ
C-AUA		SUS304-WPB
C-AUY
C-BUY
C-AWA		เหล็กสปริง
C-AWY
C-BWY

ตารางข้อมูลจำเพาะ

■ โหลดน้ำหนักเบาพิเศษ

ชนิด	เส้นผ่านศูนย์กลางภายนอก/O.D. ขดลวด D — ความยาวอิสระ L		ขนาดเส้นผ่านศูนย์กลางลวด d มม.	ภายใต้ไดนามิกโหลด		(ความตึงเริ่มต้น) นิวตัน	(ค่าคงตัวสปริง) นิวตัน/มม.
				ภายใต้ไดนามิกโหลด
				การเลื่อนสูงสุด Fmax.มม.	โหลดสูงสุด N



C-AWA (เหล็กกล้าสปริง) C-AUA (SUS304-WPB)	2-	10	0.2	6.7	0.69	0.13	0.083
	3-	10	0.25	10.4	1.27	0.15	0.11
		15	0.25	23	1.27	0.15	0.049
		20	0.25	35.9	1.27	0.15	0.031
		25	0.25	47.9	1.27	0.15	0.024
	4-	15	0.35	14.6	2.26	0.25	0.14
		20	0.35	24.1	2.26	0.25	0.083
		25	0.35	32.5	2.26	0.25	0.062
		40	0.35	60.3	2.26	0.25	0.033
		35	0.35	51.2	2.26	0.25	0.039
		40	0.35	60.3	2.26	0.25	0.033
	5-	15	0.45	8.2	3.24	0.49	0.33
		20	0.45	15.5	3.24	0.49	0.18
		25	0.45	21.5	3.24	0.49	0.13
		30	0.45	29.4	3.24	0.49	0.093
		35	0.45	35	3.24	0.49	0.078
		40	0.45	43	3.24	0.49	0.064
		45	0.45	50.9	3.24	0.49	0.054
		50	0.45	56	3.24	0.49	0.049
	6-	20	0.55	16.2	6.08	0.64	0.34
		25	0.55	25.2	6.08	0.64	0.22
		30	0.55	34.7	6.08	0.64	0.16
		35	0.55	42.7	6.08	0.64	0.13
		40	0.55	50.4	6.08	0.64	0.11
		45	0.55	61.6	6.08	0.64	0.088
		50	0.55	69.3	6.08	0.64	0.079
		55	0.55	79.3	6.08	0.64	0.069
		60	0.55	85.3	6.08	0.64	0.064
	8-	25	0.7	18.1	8.53	1.08	0.41
		30	0.7	27.1	8.53	1.08	0.28
		35	0.7	36.2	8.53	1.08	0.21
		40	0.7	44.7	8.53	1.08	0.17
		45	0.7	54.2	8.53	1.08	0.14
		65	0.7	89.4	8.53	1.08	0.083
	10-	50	0.9	35.6	10.8	2.06	0.25
	10-	100	0.9	93.6	10.8	2.06	0.093
	12-	100	1.1	106.2	19.6	2.94	0.16

สำหรับรุ่นสินค้าที่จำหน่ายโดยละเอียด โปรดดูที่เว็บไซต์ทางการของ MISUMI

■ โหลดน้ำหนักเบา

ชนิด	เส้นผ่านศูนย์กลางภายนอก/O.D. ขดลวด D — ความยาวอิสระ L		ขนาดเส้นผ่านศูนย์กลางลวด d มม.	ภายใต้ไดนามิกโหลด		(ความตึงเริ่มต้น) นิวตัน	(ค่าคงตัวสปริง) นิวตัน/มม.
				ภายใต้ไดนามิกโหลด
				การเลื่อนสูงสุด Fmax.มม.	โหลดสูงสุด N



C-AWY (เหล็กสปริง) C-AUY (SUS304-WPB) C-BUY (SUS304-WPB) C-BWY (เหล็กกล้าสปริง)	2-	10	0.25	5.7	1.86	0.34	0.27
	3-	10	0.3	8.7	2.25	0.29	0.23
		15	0.3	16.6	2.25	0.29	0.12
		20	0.3	25	2.25	0.29	0.08
		25	0.3	33.3	2.25	0.29	0.06
		30	0.3	40	2.25	0.29	0.05
	4-	15	0.4	10	3.24	0.59	0.26
		20	0.4	16.8	3.24	0.59	0.16
		25	0.4	22.5	3.24	0.59	0.12
		30	0.4	28.4	3.24	0.59	0.09
		35	0.4	33.7	3.24	0.59	0.08
		40	0.4	38.5	3.24	0.59	0.07
	5-	15	0.5	6.8	4.22	0.88	0.49
		20	0.5	11.7	4.22	0.88	0.28
		25	0.5	17	4.22	0.88	0.2
		30	0.5	21.2	4.22	0.88	0.16
		35*	0.5	26.1	4.22	0.88	0.13
		40	0.5	34	4.22	0.88	0.1
		45	0.5	37.7	4.22	0.88	0.09
		50	0.5	42.5	4.22	0.88	0.08
	6-	20	0.6	14	8.14	1.27	0.49
		25	0.6	21.2	8.14	1.27	0.32
		30	0.6	28	8.14	1.27	0.25
		35	0.6	35	8.14	1.27	0.2
		40	0.6	41.1	8.14	1.27	0.17
		45	0.6	50	8.14	1.27	0.14
		50	0.6	53.8	8.14	1.27	0.13
	8-	25	0.8	15.1	12.75	2.35	0.69
		30	0.8	21.2	12.75	2.35	0.49
		35	0.8	26.5	12.75	2.35	0.39
		40	0.8	33.1	12.75	2.35	0.31
		45	0.8	39.2	12.75	2.35	0.26
		50	0.8	46	12.75	2.35	0.23
		70	0.8	66.2	12.75	2.35	0.16
	10-	45	1.0	23.9	15	3.73	0.47
		65	1.0	39.6	15	3.73	0.29
		70	1.0	44.2	15	3.73	0.26
		80	1.0	52.2	15	3.73	0.22
	12-	40	1.2	27.8	31.37	5.39	0.93
		45	1.2	35.3	31.37	5.39	0.74
		50	1.2	42	31.37	5.39	0.62
		55	1.2	50	31.37	5.39	0.52
		60	1.2	55.2	31.37	5.39	0.47
		75	1.2	77.9	31.37	5.39	0.33
		100	1.2	106	31.37	5.39	0.25
	14-	45	1.5	21	38.24	8.43	1.42
		75	1.5	52.8	38.24	8.43	0.56
		80	1.5	58.3	38.24	8.43	0.51
	16-	70	1.6	40.8	43.15	9.12	0.83
	16-	150	1.6	115.6	43.15	9.12	0.29
	20-	80	2.0	53.6	78.45	12.75	1.23
		150	2.0	139.5	78.45	12.75	0.47
		175	2.0	167.5	78.45	12.75	0.39

แรงโหลด {kgf} = โหลด N × 0.101972

สำหรับรุ่นสินค้ารายละเอียดเพิ่มเติม กรุณาอ้างอิงที่เว็บไซต์ MISUMI

คุณสมบัติผลิตภัณฑ์

สปริงดึง (หรือที่เรียกว่าสปริงดึง) เป็นสปริงแบบเกลียวที่รับแรงดึงตามแนวแกน มีตะขอด้านข้างที่ปลายทั้งสองข้างเพื่อให้แน่ใจว่าเป็นแหล่งความตึงของสปริงดึง
เมื่อไม่ได้รับโหลดไฟฟ้า ขดลวดของสปริงดึงจะอยู่ในสภาพแน่นชิดกันโดยไม่มีช่องว่าง
หลักการทำงานของสปริงดึงคือจะทำงานในทิศทางตรงข้ามเมื่อถูกยืดหรือดึงออก และจะใช้แรงคืนตัว (แรงดึง) หลังจากการยืด เพื่อควบคุมการเคลื่อนไหวของชิ้นส่วนเครื่องจักร ดูดซับและกักเก็บพลังงาน วัดแรง และอื่น ๆ

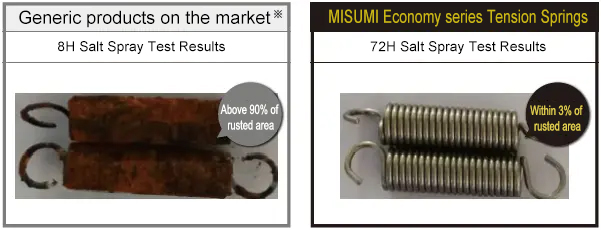

■ ความทนทานต่อการกัดกร่อน: ทดสอบสเปรย์เกลือ 72 ชั่วโมง

· สรุป: ความต้านทานสนิมมากกว่าผลิตภัณฑ์ในตลาด 9 เท่า
· ความแตกต่างระหว่างสปริงยืดแบบประหยัด สินค้ามาตรฐาน และสินค้าที่มีจำหน่ายในตลาด

· ข้อมูลสินค้า: วัสดุ: SUS304-WPB
ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลางขดลวด 1 มม., เส้นผ่านศูนย์กลางภายนอก/O.D. 8 มม., ความยาวอิสระ 40 มม.
· เงื่อนไขการทดสอบ: ความยาวเริ่มต้น 40 มม., ระยะยืดที่ยอมให้ 19.2 มม., น้ำหนักบรรทุกที่ยอมให้ 24.52N, ความถี่ในการยืด 309 ครั้ง/นาที

· สรุป: อายุการใช้งานยาวนานกว่าสินค้าในท้องตลาด 3.08 เท่า
*สินค้าที่มีจำหน่ายในท้องตลาด หมายถึงสินค้าประเภทเดียวกันที่บริษัทของเราซื้อสุ่มจากตลาดออนไลน์หรือออฟไลน์
* ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ใช้สำหรับอ้างอิงเท่านั้น

ข้อควรระวัง

[ข้อควรระวังในการใช้งาน]
▶อุณหภูมิใช้งาน
ชนิด SWP-A: อุณหภูมิห้อง (0–40°C)
ชนิดสแตนเลส: -10–100°C
*หากใช้งานในเงื่อนไขที่เกินอุณหภูมิที่ระบุข้างต้น ค่าโหลดอาจลดลงตามเงื่อนไขการใช้งาน
เมื่อใช้งานในสภาพแวดล้อมที่มีความแตกต่างของระดับความชื้นและอุณหภูมิสูงและต่ำ เช่น กลางแจ้ง แนะนำให้เลือกใช้สินค้าสเตนเลส

▶มาตรฐานการใช้งานโดยประมาณ: ประมาณ 1,000,000 ครั้ง
*จำนวนครั้งข้างต้นเป็นเพียงข้อมูลอ้างอิงเท่านั้น จำนวนครั้งการใช้งานจะแตกต่างกันไปตามทิศทางการดึง อุณหภูมิใช้งาน/สภาพแวดล้อม และปริมาณการเสื่อมสภาพ เพื่อเพิ่มจำนวนครั้งที่ใช้งานได้ แนะนำให้ใช้สปริงถึงระยะการยืด-หดที่ยอมรับได้ Fmax. 70%

▶อื่นๆ
· กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.). หากใช้งานเกินช่วงระยะการยืด-หดที่ยอมรับได้ สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง โปรดระวังอย่ายืดสปริงแรงดึงเกินระยะเลื่อยโซ่ที่ยอมรับได้ขณะติดตั้ง
· สปริงสเตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

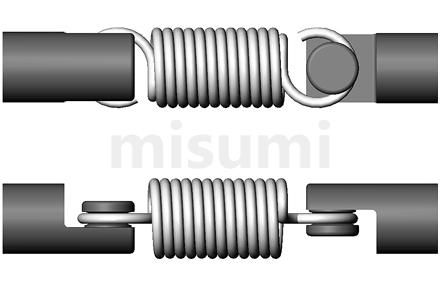

ตัวอย่างการใช้งาน

ตัวอย่างการใช้งาน
แผนภาพการติดตั้ง

แผนผังการติดตั้งใช้สำหรับการอ้างอิงเท่านั้น
