โช้ค ตั้งค่าล่วงหน้า (ยึดอยู่กับที่) แบบดูดซับสองระดับ

ข้อควรระวัง
- ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part 14 คลิกที่นี่
รายละเอียดสินค้า
- โช้คลดแรงกระแทก ชนิดตั้งค่าดูดซับแรงล่วงหน้า ชนิดดูดซับแรงสองขั้นตอน รุ่นEconomy จาก MISUMI
- โครงสร้างที่เรียบง่ายและง่ายต่อการติดตั้ง
- การออกแบบขนาดกะทัดรัด และการปรับเข้ากับพื้นที่อย่างมีประสิทธิภาพ
- ดูดซับพลังงานได้อย่างราบรื่นและนุ่มนวล
- ยืดอายุการใช้งานของกลไก โดยโช้คลดแรงกระแทก รุ่นEconomy จาก MISUMI มีอายุการใช้งานสูงถึง 800,000 ครั้ง
- ความเร็วการชนสูงสุด : 5 m/s
- อุณหภูมิของสภาพแวดล้อมการใช้งาน : -5 ถึง 70°C
- สินค้าของ M08 ถึง M14 มีแหวนรองป้องกันการคลายตัวสองตัว และรูสำหรับยึดช่วยป้องกันการคลายตัวได้อย่างมีประสิทธิภาพโดยที่ไม่ต้องทำเกลียว

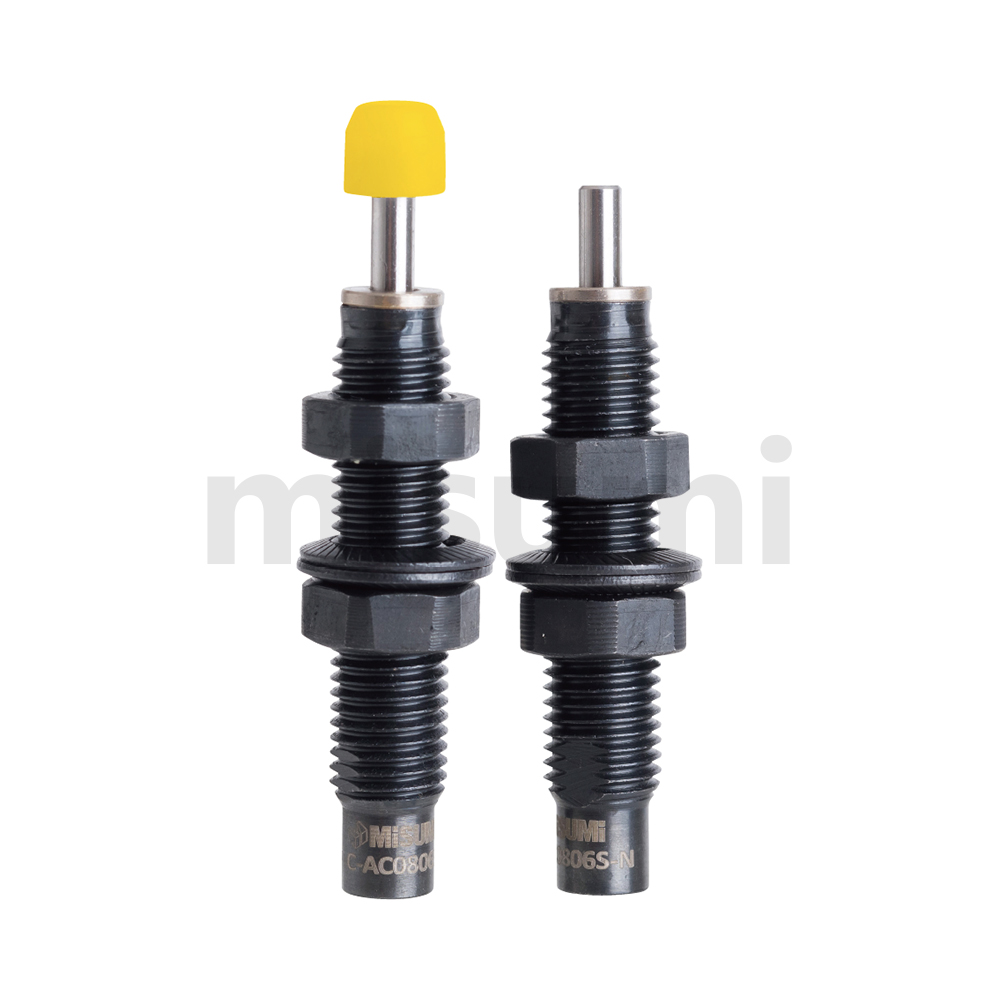

โช้คซับแรงกระแทก ความคุ้มค่า
- โช้คอัพมีระบบการดูดซับสองขั้นตอนที่เป็นเอกลักษณ์เฉพาะที่ให้การกระจายพลังงานได้อย่างราบรื่นและควบคุมได้
- ด้วยการออกแบบที่เล็กกะทัดรัด โช้คอัพของ MISUMI จึงสามารถรวมเข้ากับอุปกรณ์ต่างๆ ได้อย่างง่ายดายโดยไม่กระทบต่อพื้นที่ ความยืดหยุ่นนี้ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย
- สร้างขึ้นเพื่อทนต่อรอบจำนวนมาก
- ด้วยการดูดซับพลังงานจากแรงกระแทก โช้คอัพของ MISUMI ช่วยลดระดับเสียงรบกวนได้อย่างมาก จึงสร้างสภาพแวดล้อมการทำงานที่เงียบยิ่งขึ้น
- สามารถรองรับความเร็วในการชนสูงสุดได้

![]()
มาตรฐาน MISUMI
![]()
ราคาถูกกว่า
![]()
ความหลากหลายของผลิตภัณฑ์
![]()
อุปกรณ์รองรับท่อ CAD 3D
ขึ้นอยู่กับความเร็วในการชนที่แตกต่างกัน มีความเร็วสูง (H), ความเร็วปานกลาง (M), และความเร็วต่ำ (L) มีประเภทรูระบายน้ำล้นเดี่ยวและประเภทรูระบายน้ำล้นหลายรูตามการเปลี่ยนแปลงในพื้นที่ระบายน้ำล้น
ข้อดีของการใช้แบบอยู่กับที่:
1. ปรับปรุงประสิทธิภาพการผลิต: อุปกรณ์สามารถทำงานได้ที่ความถี่สูงและความเร็วสูงเพื่อปรับปรุงประสิทธิภาพการผลิตเนื่องจากประเภทคงที่สามารถหยุดวัตถุที่กระทบได้อย่างราบรื่น
2. ยืดอายุการใช้งานของเครื่องจักร: บัฟเฟอร์สามารถดูดซับพลังงานที่เกิดจากการกระแทก ลดการกระแทกและการสั่นสะเทือนที่เกิดจากวัตถุต่อเครื่องจักรได้อย่างมาก และหลีกเลี่ยงความเสียหายที่เกิดจากการสั่นสะเทือนจากการกระแทก
3. ปรับปรุงคุณภาพของผลิตภัณฑ์: บัฟเฟอร์ช่วยลดแรงกระแทกที่เกิดจากวัตถุที่กระทบและผลกระทบที่ทำให้เกิดความเสียหาย ทำให้เครื่องจักรและอุปกรณ์ทำงานได้อย่างราบรื่น และปรับปรุงคุณภาพของผลิตภัณฑ์
4. ลดเสียงรบกวนได้อย่างมาก และสร้างสภาพแวดล้อมการทำงานที่เงียบ
5. ปรับปรุงความปลอดภัยของการทำงานของเครื่องจักร

·โครงสร้างเรียบง่าย มีความเสถียรสูง
·มีผลการรองรับแรงกระแทกที่นุ่มนวลตลอดระยะการเคลื่อนที่ทั้งหมด
■ ผลิตภัณฑ์แบบอยู่กับที่ถูกแบ่งออกเป็น
| ประเภทของความเร็วในการชน | ความเร็วการชนสูงสุด | อุณหภูมิ สภาพแวดล้อมการใช้งาน ทำงาน | จำนวนรอบอ้างอิงในการเปลี่ยน |
| สองสเตจ | Up to 5.0 m/s | -5 to 70°C | 800,000 รอบ |
■ วัสดุของผลิตภัณฑ์
| ขนาดเกลียวสกรูติดตั้ง (M) | วัสดุ | กระบวนการเตรียมผิว | |
| M8 to M12 | ตัวเครื่อง | 12L14 | การชุบออกไซด์สีดำ |
| M14 to M27 | STKM11A | ||
| M8 | ฝาครอบ | ไนล่อน | |
| M10 to M27 | ยูรีเทน | ||

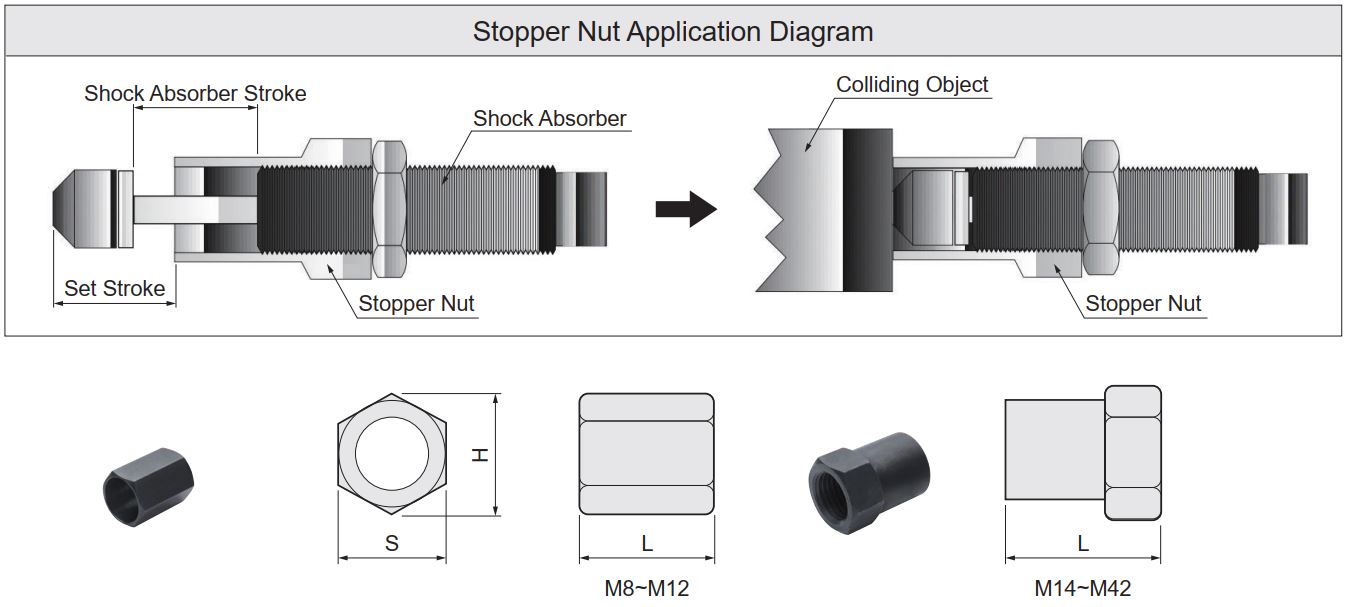

น็อตสต๊อปเปอร์
สามารถใช้ได้กับทั้งโช้คแบบมีฝาครอบและแบบไม่มีฝาครอบ การตั้งค่าบัฟเฟอร์ช่วยยืดอายุการใช้งานของกระดาษซับมัน
| สเปค | ขนาดเกลียวสกรูติดตั้ง | S | H | L | ชนิดโช้คซับแรงกระแทก | |||
| M | มม. | มม. | มม. | ยึดอยู่กับที่ | สองสเตจ | การปรับ | การดูดซับโหลดหนัก | |
| นัทสต๊อปเปอร์ | M8 × 1.0 | 11 | 12.6 | 14 | ○ | ○ | ไม่มี | ไม่มี |
| M10 × 1.0 | 12.7 | 14.5 | 16 | ○ | ○ | ไม่มี | ไม่มี | |
| M12 × 1.0 | 14 | 16 | 20 | ○ | ○ | ○ | ไม่มี | |
| M14 × 1.5 | 19 | 21.6 | 27 | ○ | ○ | ○ | ไม่มี | |
| M16 × 1.5 | 19 | 21.6 | 27 | ไม่มี | ไม่มี | ○ | ไม่มี | |
| M20 × 1.5 | 26 | 29.7 | 35 | ○ | ○ | ○ | ไม่มี | |
| M25 × 1.5 | 32 | 36.7 | 45 | ○ | ○ | ○ | ไม่มี | |
| M25 × 1.5 | 32 | 36.7 | 65 | ○ | ไม่มี | ○ | ไม่มี | |
| M27 × 1.5 | 32 | 36.7 | 45 | ไม่มี | ○ | ○ | ไม่มี | |
| M36 × 1.5 | 46 | 53 | 80 | ○ | ไม่มี | ○ | ไม่มี | |
| M42 × 1.5 | 50 | 57.7 | 100 | ไม่มี | ไม่มี | ไม่มี | ○ | |

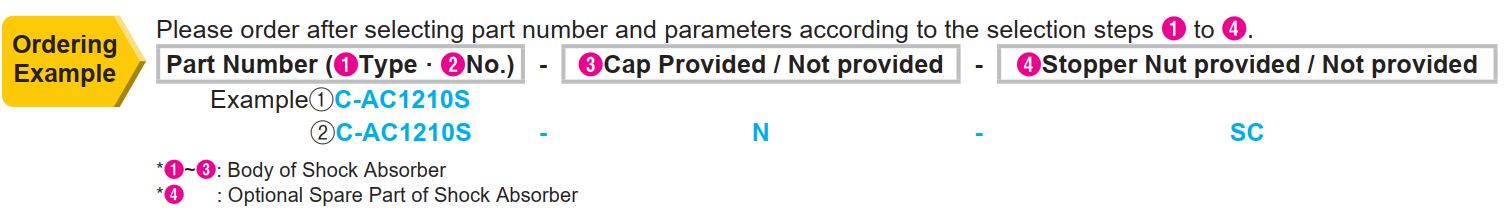

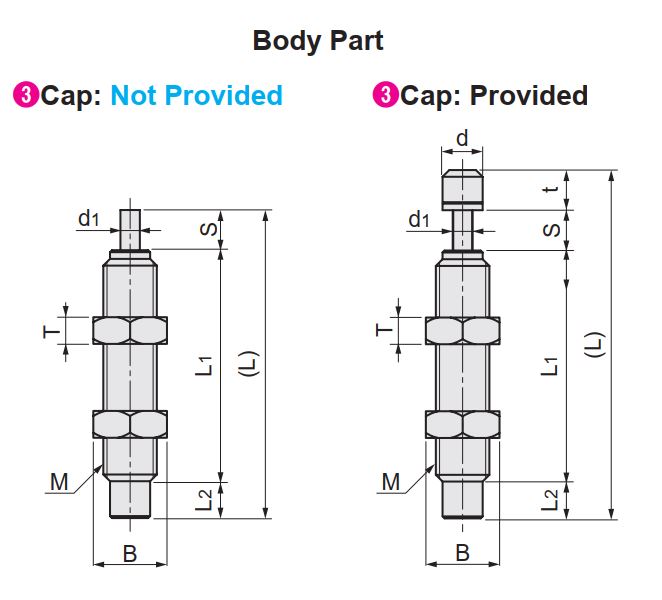

| รหัสสินค้า | ![]() ฝาครอบ | ![]() นัทสต๊อปเปอร์ | ขนาดเกลียว สกรู ติดตั้ง (M) | ระยะเคลื่อนที่ (S) | พลังงานสูงสุด ที่ดูดซับ (E') | มวลเทียบเท่าสูงสุด (ผม') (กก.) | ความเร็วการชนสูงสุด (M/S) | ความยาวรวม (L) | L1 | L2 | T | t | d | d1 | B (หน้ากว้างทั้งสองพื้นผิว) | |||
ชนิด | ลำดับที่ | ต่อรอบ (J) | ต่อนาที (J) | ฝาครอบมีให้ | ฝาครอบไม่มีให้ | |||||||||||||
| C-AC | 0806S | ไม่มี (มีให้) N (ไม่ได้ระบุ) | ไม่มี (ไม่ได้จัดเตรียมไว้ให้) SC (มีให้) | M8 × 1.0 | 6.0 | 3.0 | 116.0 | 6.0 | 2.5 | 52.0 | 46.0 | 34.5 | 5.5 | 4.0 | 6.0 | 6.0 | 2.9 | 11.0 |
| 1007S | M10 × 1.0 | 7.0 | 6.0 | 206.0 | 12.0 | 3.5 | 63.0 | 54.5 | 42.5 | 5.0 | 4.0 | 8.5 | 8.5 | 3.0 | 12.9 | |||
| 1210S | M12 × 1.0 | 10.0 | 12.0 | 341.0 | 25.0 | 5.0 | 71.5 | 62.5 | 46.5 | 6.0 | 4.0 | 9.0 | 10.5 | 3.0 | 14.0 | |||
| 1412S | M14 × 1.5 | 12.0 | 20.0 | 550.0 | 40.0 | 5.0 | 91.5 | 79.5 | 62.5 | 5.0 | 5.0 | 12.0 | 11.8 | 4.0 | 19.0 | |||
| 2015S | M20 × 1.5 | 15.0 | 59.0 | 635.0 | 120.0 | 5.0 | 103.8 | 88.0 | 66.0 | 7.0 | 8.0 | 15.8 | 18.0 | 6.0 | 26.0 | |||
| 2525S | M25 × 1.5 | 25.0 | 105.0 | 950.0 | 220.0 | 5.0 | 141.5 | 123.0 | 90.0 | 8.0 | 10.0 | 18.5 | 22.0 | 8.0 | 32.0 | |||
| 2725S | M27 × 1.5 | 25.1 | 147.0 | 1200.0 | 270.0 | 5.0 | 141.5 | 123.0 | 90.0 | 8.0 | 10.0 | 18.5 | 22.0 | 8.0 | 32.0 | |||
โช้ค M4 ถึง M14 มาพร้อมกับแหวนกันคลาย 2 ตัว2. แบบอยู่กับที่ การออกแบบที่ย่อขนาดและความสามารถในการปรับตัวให้เข้ากับพื้นที่ได้อย่างดีเยี่ยม
3. แบบอยู่กับที่ดูดซับพลังงานได้อย่างราบรื่นและนุ่มนวล
4. แบบอยู่กับที่, สต็อกมากมายและการจัดส่งที่รวดเร็ว.
5. แบบอยู่กับที่มีอายุการใช้งานยาวนาน โดยมีการใช้งานถึง 800,000 ครั้งเป็นข้อมูลอ้างอิง
6. ผลิตภัณฑ์ประเภทคงที่ของ M08 ถึง M14 มาพร้อมกับแหวนรองป้องกันการคลายสองตัว และรูติดตั้งช่วยป้องกันการคลายได้อย่างมีประสิทธิภาพโดยไม่ต้องใช้การต๊าปเกลียว



| เส้นผ่านศูนย์กลางภายนอก/O.D. หยาบ (มม.) | M4ⅹ0.5 | M6ⅹ0.75 | M8ⅹ1.0 | M10ⅹ1.0 | M12ⅹ1.0 | M14ⅹ1.5 | M20ⅹ1.5 | M25ⅹ1.5 | M36ⅹ1.5 | M42ⅹ1.5 |
| แรงบิดขันแน่นของน๊อตตัวเมีย (N.m) | 0.35 | 0.85 | 3.9 | 7.8 | 7.8 | 9.8 | 29.4 | 49 | 98 | 392 |
2. แบบอยู่กับที่, โปรดตรวจสอบว่าคลิปหัวหลุดหรือไม่
■ บัฟเฟอร์ที่มีการโหลดไฟฟ้าเกินจะทำให้ความดันภายในของสายยางบัฟเฟอร์เพิ่มขึ้นอย่างผิดปกติ ทำให้หัวคลิปหลุดออก และชิ้นส่วนภายในอาจกระเด็นออกมาและทำให้เกิดการบาดเจ็บได้
■ เมื่อบัฟเฟอร์ที่มีหัวคลิปกำลังทำงาน กรุณาให้ใบหน้าและส่วนอื่นๆ ของร่างกายอยู่ห่างจากมัน
3. แบบอยู่กับที่ โปรดระวังการกระเด็นของหัวบัฟเฟอร์ที่แตกเนื่องจากการกระแทก
■ การใช้งานเกินพิกัดจะทำให้หัวเสียหาย ซึ่งอาจทำให้เกิดการบาดเจ็บได้
■ แนะนำให้ติดตั้งฝาครอบป้องกันการกระเด็น
4. แบบอยู่กับที่, โปรดให้ความสนใจกับโหลดไฟฟ้าการเยื้องศูนย์ด้านข้างและมุมการเยื้องศูนย์ด้านข้าง.
■ เมื่อโหลดไฟฟ้าการเยื้องศูนย์ด้านข้างเกิน ±2.5 องศา จะทำให้แท่งร็อดลูกสูบโค้งงอ รีเซ็ตไม่ดี และเกิดแรงเสียดทานการเยื้องศูนย์ด้านใน ส่งผลให้ประสิทธิภาพลดลงและอาจทำให้ผลิตภัณฑ์แตกหักได้
กรุณาเล็งไปที่เส้นกึ่งกลางของแกนลูกสูบบัฟเฟอร์เพื่อการกระแทก (หากมุมการเยื้องศูนย์ด้านข้างมากกว่า ±2.5 องศา กรุณาใช้ตัวดูดซับการเยื้องศูนย์เชิงมุม (ช่วงการเยื้องศูนย์ด้านข้าง: ± ภายใน 10 องศา)
5. ประเภทคงที่, ช่วงอุณหภูมิใช้งาน
■ กรุณาใช้บัฟเฟอร์ภายในช่วงอุณหภูมิที่ระบุ
▪ การใช้งานนอกช่วงที่กำหนดจะลดอายุการใช้งานของซีลบรรจุและฟองน้ำสะสมแรงดัน และทำให้บัฟเฟอร์แตก
6. แบบอยู่กับที่, ข้อกำหนดสภาพแวดล้อมการใช้งาน
■ กรุณาอย่าใช้ในสภาวะสุญญากาศที่มีความดันปานกลางหรือสูง
■ รักษาเพลานำให้สะอาด และหลีกเลี่ยงไม่ให้ผงตัด, น้ำหล่อเย็น, น้ำ ฯลฯ ติดกับเพลานำ มิฉะนั้นจะทำให้ซีลเสียหาย, น้ำมันรั่ว, การทำงานของบัฟเฟอร์ไม่ดี, และบัฟเฟอร์เสียหาย
*หากคุณจำเป็นต้องใช้ในสภาพแวดล้อมที่มีน้ำยาหล่อเย็น กรุณาเลือกผลิตภัณฑ์ซีรีส์บัฟเฟอร์ทนน้ำยาหล่อเย็นของ Misumi ดูเว็บไซต์อย่างเป็นทางการของ MISUMI
8. ประเภทคงที่ เพื่อป้องกันไม่ให้บัฟเฟอร์เพิ่มโหลดไฟฟ้าด้านข้าง ระยะห่างระหว่างตำแหน่งติดตั้งบัฟเฟอร์และจุดหมุนควรเท่ากับหรือมากกว่า 6 เท่าของระยะชักของบัฟเฟอร์
และเมื่อโหลดไฟฟ้าด้านข้างและเส้นกึ่งกลางของบัฟเฟอร์ทำมุม 5° พลังงานที่ดูดซับจะสูงสุด


ภาพวาดตัวอย่างการใช้งานมีไว้เพื่อวัตถุประสงค์ในการให้ข้อมูลเท่านั้น
