แคลมป์ยึดเสาแบบวันทัช

คุณสมบัติ 1: ชนิดขาคู่นิยมมากที่สุดใช้กับเสาตั้งฉากที่มีขนาดเส้นผ่านศูนย์กลางเท่ากัน
คุณสมบัติ 2: มีการปรับแต่งการตัดส่วนเกินและมีโบลท์ล็อคสำหรับยึดเพื่อให้มีแรงยึดมั่นคงและยาวนาน
คุณสมบัติ 3: แคลมป์ยึดเสา รุ่นอีโคโนมี่ รุ่นใหม่ สามารถใช้ได้ทั้งสองสภาพการใช้งาน ได้แก่ แบบเส้นผ่านศูนย์กลางเท่ากันและแบบเส้นผ่านศูนย์กลางต่างกัน มีอิสระในการออกแบบสูง
คุณสมบัติ 4: ชนิดขาคู่มีกระบวนการชุบผิวสองแบบให้เลือก: ระหว่างอโนไดซ์สีขาวและอโนไดซ์สีดำ สินค้าที่ทำอโนไดซ์สีดำจะสามารถป้องกันการสะท้อนและสามารถนำไปใช้งานได้หลากหลาย
คุณสมบัติ 5: แคลมป์ยึดเสาชนิดขาคู่ รุ่นอีโคโนมี่ รุ่นใหม่ มีจำหน่ายพร้อมสต็อคทุกรายการรุ่น เพื่อการจัดส่งที่รวดเร็วภายใน 1 วัน

สำหรับขนาดชนิดขาคู่ที่ไม่ได้ระบุไว้ ค่าพิกัดความเผื่อของ Φ20 และน้อยกว่าคือ ±0.3.Φ ค่าพิกัดความเผื่อของ 25 ขึ้นไปคือ ±0.5.
หลังจากตัดเฉือนทำรูติดตั้งชนิดขาคู่ D ตามค่าพิกัดความเผื่อ 0 ถึง +0.05 แล้ว จึงจะทำการตัดเฉือนทำช่อง ค่าพิกัดความเผื่อของรูหลังการตัดเฉือนจะเปลี่ยนไป

		รหัสรุ่น (ชนิดชนิดขาคู่・D)	—	D1
		C-ALKDE16 C-ALKDU15	—	10

■ ตารางสเปคของวัสดุชนิดขาคู่

ชนิดชนิดขาคู่		วัสดุชนิดขาคู่	กระบวนการชุบผิว	อุปกรณ์เสริม
ชนิดตั้งฉากชนิดขาคู่ เส้นผ่านศูนย์กลางเท่ากัน	ชนิดตั้งฉากชนิดขาคู่ เส้นผ่านศูนย์กลางไม่เท่ากัน
C-ALKDE	C-ALKDU	อะลูมิเนียม	อโนไดซ์สีดำ	สกรูหัวจม
C-HLKDE	C-HLKDU		เคลียร์อะโนไดซ์	สกรูหัวจม

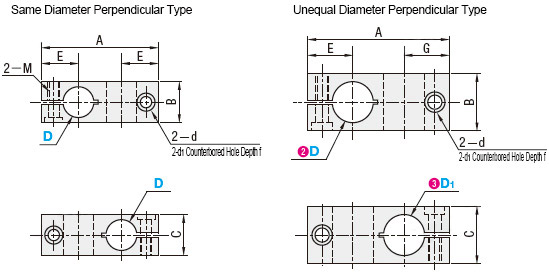

■ ตารางรายละเอียดจำเพาะขนาดชนิดขาคู่

รหัสสินค้าชนิดขาคู่		A	B	C	E	d	d1	f	โบลท์ที่ให้มา (เกลียวหยาบ·สแตนเลส) M
ชนิดชนิดขาคู่	D
ชนิดตั้งฉากชนิดขาคู่ เส้นผ่านศูนย์กลางเท่ากัน C-ALKDE C-HLKDE	8	41	15	15	14	8	4.5	4.2	M4
	10	45	16	16	15	8	4.5	4.2
	12	49			16	9	5.5	5.2	M5
	15	57	20	20	18	9	5.5	5.2
	16		22	22		9	5.5	5.2
	20	69	25	25	22	11	6.5	6.2	M6
	25	86	35	35	26	14	8.5	8.2	M8
	30	95	40	40	29	14	8.5	8.2



รหัสสินค้าชนิดขาคู่		D1	A	B	C	E	G	d	d1	f	โบลท์ที่ให้มา (เกลียวหยาบ·สแตนเลส) M
ประเภทชนิดขาคู่	D
ชนิดตั้งฉากชนิดขาคู่ เส้นผ่านศูนย์กลางไม่เท่ากัน C-ALKDU C-HLKDU	10	8	45	20	20	15	15	8	4.5	4.2	M4
	12	10	49			16	16	9	5.5	5.2	M5
	15		57			18	18	9	5.5	5.2
	20	15	69	25	25	22	22	11	6.5	6.2	M6
		16						11	6.5	6.2
	25	15	86	35		26	26	14	8.5	8.2	M8
	30	20	95	40	30	29	29	14	8.5	8.2

1. สำหรับขนาดชนิดขาคู่ที่ไม่ได้ระบุไว้ ค่าพิกัดความเผื่อของ Φ20 และน้อยกว่าคือ ±0.3.Φ ค่าพิกัดความเผื่อของ 25 ขึ้นไปคือ ±0.5.
2. หลังจากตัดเฉือนทำรูติดตั้งชนิดขาคู่ D ตามค่าพิกัดความเผื่อ 0 ถึง +0.05 แล้ว จึงจะทำการตัดเฉือนทำช่อง ค่าพิกัดความเผื่อของรูหลังการตัดเฉือนจะเปลี่ยนไป
3. จำนวนการสั่งซื้อชนิดขาคู่ขั้นต่ำ: 4 ชิ้น
