กำหนดค่า

ยังไม่ได้กำหนดหมายเลขชิ้นส่วน

(11 รหัสสินค้าที่พบ)

กำหนดค่าข้อมูลจำเพาะที่เหลืออยู่

เสร็จ

C-LHBBW8

ความยาวโดยรวม L ชนิด CAD วันจัดส่ง

ข้อมูลจำเพาะ / ขนาด

ความยาวโดยรวม L(มิลลิเมตร)
75

85

96

130

155

175

215
ล้างค่าการค้นหา
ชนิด
- C-LHBBW
ล้างค่าการค้นหา
CAD
- 2D
- 3D
ล้างค่าการค้นหา

วันจัดส่ง

ทั้งหมด

3 วันหรือน้อยกว่า
ล้างค่าการค้นหา

ระบุการเปลี่ยนแปลง

หน่วย ตัวเสื้อ ลิเนียร์บุชชิ่ง - บล็อค กว้าง สองเท่า [ได้มาตรฐาน RoHS]

คลิกภาพเพื่อขยาย

เลื่อน เมาส์ ไปเหนือภาพเพื่อซูม หรือคลิกภาพเพื่อขยาย

เปรียบเทียบสินค้าชิ้นนี้

ส่วนลดตามปริมาณ

แบรนด์ :

MISUMI

MiSUMi C- ค่า

MISUMI

เริ่ม :

฿ 312.28/หน่วย
จำนวน :
จำนวนวันจัดส่ง :

---
รวม :

---

เลือกรหัสสินค้าเพื่อสั่งซื้อทันที/ ใส่ในรถเข็น

ดาวสน์โหลด CAD

(i)ข้อควรระวัง

บูชทาด้วย น้ำมัน ป้องกันสนิมที่ไม่เป็นอันตรายต่อ สารหล่อลื่น หลังจากทำความสะอาด (วิธีการทำความสะอาดที่แนะนำ: อุปกรณ์ทำความสะอาด อัลตร้าโซนิค หรือน้ำมันก๊าดสีขาว) และทำให้บูชแห้ง แนะนำให้ การใช้งาน จาระบี ก่อนใช้งาน

รายละเอียดสินค้า

ลิเนียร์บุชชิ่ง เป็นสินค้าราคาประหยัด มีราคาถูกกว่าสินค้ามาตรฐานของ MISUMI มีหลายขนาดให้เลือกใช้งาน
สอดคล้องตามมาตรฐาน RoHS10 ลิเนียร์บุชชิ่ง มีความแม่นยำปานกลาง มีหลายขนาดให้เลือกใช้งาน ทั้งค่าความเผื่อขนาด O.D., ขนาด I.D และขนาด L
[คุณสมบัติ]
● ประเภท : ตัวเรือนแบบลูกบล็อคกว้าง
● ขนาดเส้นผ่านศูนย์กลางรูใน เล็กสุด/ใหญ่สุด (mm.) : 8 และ 50
● ความยาวรวม สั้นสุด/ยาวสุด (mm.): 75 และ 215
● อุณหภูมิที่สามารถใช้งานได้ (℃) : -20 ถึง 80
● วัสดุ : ตัวเรือน อลูมิเนียมอัลลอยด์
● การปรับปรุงผิวงาน : ชุบอโนไดซ์
[การประยุกต์ใช้งาน]
ลิเนียร์บุชชิ่ง มีการใช้งานอย่างแพร่หลาย เช่น ในระบบเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ

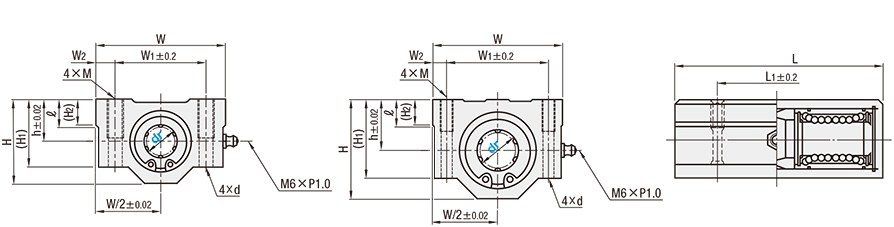

ดรออิ้งบอกขนาด ของ ลิเนียร์บุชชิ่ง

ชนิด	ใช้ ลิเนียร์บุชชิ่ง	ตัวเรือน		อุณหภูมิแวดล้อมที่ใช้งาน
ชนิด	>> ( ที่นี่ )	[M] วัสดุ	[S] กระบวนการชุบผิว	อุณหภูมิแวดล้อมที่ใช้งาน
C-LHBBW	C-LMU	อลูมิเนียมอัลลอย	อโนไดซ์สีใส	—20 ถึง 80°C

โต๊ะวางชิ้นงาน สเปค ของ ลิเนียร์บุชชิ่ง

ตัวอย่างการสั่งซื้อ ลิเนียร์บุชชิ่ง		รหัสสินค้า (ประเภท ดร.)
		C-LHBBW10

	dr	L	L1	h	H	(H1)	(H2)	W	W1	W2	M	d	ℓ	โหลดพิกัดพื้นฐาน		น้ำหนักอ้างอิง
	ค่าพิกัดความเผื่อ	L	L1	h	H	(H1)	(H2)	W	W1	W2	M	d	ℓ	C (ไดนามิก) N	Co (สถิต) N	(ก.)
8	+0.003 -0.013	58	42	11	22	18	6	34	24	5	М4	3.4	8	431	784	102
10		68	46	13	26	21	8	40	28	6	М5	4.3	12	588	1100	180
12		70	50	15	28	24		42	30.5	5.75				657	1200	205
13		75	50	15	30	24.5		44	33	5.5				813	1570	240
16		85	60	19	38.5	32.5	9	50	36	7				1230	2350	400
20	+0.003 -0.015	96	70	21	41	35	11	54	40	7	М6	5.2		1410	2740	570
25		130	100	26	51.5	42	12	76	54	11	М8	7.0	18	1610	3140	1200
30		140	110	30	59.5	49	15	78	58	10				2450	5490	1480
35	+0.003 -0.018	155	120	34	68	54	18	90	70	10				2650	6270	2200
40		175	140	40	78	62	20	102	80	11	М10	8.7	25	3430	8040	3200
50		215	160	52	102	80	25	122	100	11	М10	8.7	25	6080	15900	6700

[ ! ] ใช้ น้ำมัน ป้องกันสนิม ในขณะที่จัดส่ง

สรุป ผลิตภัณฑ์ ของ ลิเนียร์บุชชิ่ง

[คุณสมบัติของ ลิเนียร์บุชชิ่ง]
♢ รับส่วนลดสูงสุด 50% สำหรับผลิตภัณฑ์ที่คล้ายคลึงกันจากบริษัทของเราเมื่อ การจัดซื้อ จำนวนมาก! -

[ ข้อมูลการเปรียบเทียบ ผลิตภัณฑ์ ของ ลิเนียร์บุชชิ่ง]
♢มีความแตกต่างบางประการใน สเปค กับผลิตภัณฑ์ที่คล้ายคลึงกันของเรา โปรดใช้ความระมัดระวังในการเลือก
ความคลาดเคลื่อนมิติของ ขนาดเส้นผ่านศูนย์กลางรูใน (dr) และ เส้นผ่านศูนย์กลางภายนอก/O.D. (D) ได้รับการปรับปรุงให้มี ความเผื่อ เดียวกันกับผลิตภัณฑ์ที่คล้ายคลึงกันของเรา

	ผลิตภัณฑ์ ที่คล้ายคลึงกันของเรา LHBBW20	ซีรี่ส์ ความคุ้มค่า C-LHBBW20
ดร. ความเผื่อ มิติ	0 -0.012	0 -0.012

[เปรียบเทียบราคากับผลิตภัณฑ์ ลิเนียร์บุชชิ่ง ที่คล้ายคลึงกันของเรา]

ปริมาณการสั่งซื้อ	ผลิตภัณฑ์ ที่คล้ายคลึงกันของเรา LHBBW20	ผลิตภัณฑ์ นี้ C-LHBBW20	ราคา อัตราการลด
1	2820	1660	41%
51	2538	1494	41%
101	2312	1162	50%

■ ตัวอย่างโดยละเอียดของอัตราคิดลดของ ลิเนียร์บุชชิ่ง

ปริมาณการสั่งซื้อ	อัตราส่วนลด C- LHBBW20
1-30	—
31 to 100	สิบ%
101 or more	30%

หากต้องการตรวจสอบราคาและวันที่จัดส่งตามจำนวนสำหรับหมายเลข รุ่น แต่ละรุ่น โปรดคลิกตรวจสอบราคาหลังจากยืนยันหมายเลข รุ่น แล้ว

รหัสสินค้า

Incomplete part number.
โปรดใช้การเลือกด้วยมือซ้ายเพื่อกรอก รหัสสินค้า

: 30; 60; 90

รหัสสินค้า
C-LHBBW8
C-LHBBW10
C-LHBBW12
C-LHBBW13
C-LHBBW16
C-LHBBW20
C-LHBBW25
C-LHBBW30
C-LHBBW35
C-LHBBW40
C-LHBBW50

ราคา	ชื่อสินค้า	จำนวนคำสั่งซื้อขั้นต่ำ	ส่วนลดปริมาณ	วันจัดส่ง	เป็นไปตามมาตรฐาน	ความยาวโดยรวม L (มิลลิเมตร)	คะแนน โหลดไฟฟ้า พื้นฐาน:โหลดไฟฟ้า แบบไดนามิก (รายละเอียด) (N)	คะแนน โหลดไฟฟ้า พื้นฐาน:โหลดไฟฟ้า แบบคงที่ (N)	ความเผื่อ เส้นผ่านศูนย์กลางวงกลมที่จารึกไว้ (ด้านลบ) (มิลลิเมตร)
฿ 312.28	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	-	431	784	-0.01
฿ 347.80	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	-	588	1100	-0.01
฿ 376.32	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	-	657	1200	-0.01
฿ 398.68	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	75	813	1570	-0.01
฿ 430.27	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	85	1,230	2350	-0.01
฿ 598.68	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	96	1400	2740	-0.012
฿ 964.03	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	130	1560	3,140	-0.012
฿ 1,292.55	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	-	2450	5490	-0.012
฿ 2,090.35	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	155	2650	6270	-0.015
฿ 3,008.33	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	175	3430	8040	-0.015
฿ 6,703.07	EG LINEAR BUSHING	1 ชิ้น	มีส่วนลด	3 วัน	10	215	6080	15900	-0.015

กำลังโหลด …

ข้อมูลพื้นฐาน

ชนิด	ตัวเสื้อ	กระบวนการเตรียมผิว กระบอกสูบ ด้านนอก	ไม่มี กระบวนการเตรียมผิว	ประเภทการ การหล่อลื่น	ไม่มีให้
ประเภท	ตัว ลิเนียร์บุชชิ่ง ตัวเสื้อ - บล็อคกว้าง	ความยาว	สอง	ทิศทางแนวตรง / ทิศทางแบบหมุน	ลิเนียร์บุชชิ่ง (แบบแนวตรงเท่านั้น)
วัสดุ ลูกบอล	เทียบเท่า SUJ2	วัสดุ ยึด	พลาสติก	ซีล	มีซีล
