ตัวยึดมุม R พร้อมฝาปิดสำหรับอลูมิเนียมเฟรม
แบรนด์ :
MISUMI
ข้อควรระวัง
- สเปค มาตรฐานยุโรป มีขนาดต่างกัน สามารถจับคู่ได้เฉพาะกับโปรไฟล์ มาตรฐานยุโรป ประเภทประหยัดที่ขึ้นต้นด้วย L
- ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_ตอนที่ 17 คลิกที่นี่
รายละเอียดสินค้า
・ ฉากยึดเข้ามุม รูปทรง R พร้อมฝาปิดสำหรับโครงอะลูมิเนียม
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
・ วัสดุ: ทำจาก อะลูมิเนียม พร้อมฝาปิด ไนลอน สีดำ (LBCBR) หรือ สังกะสีอัลลอยด์ (LCBCT)
・ ขอแนะนำขายึดเชื่อมต่อสามมิติแบบพิเศษรุ่นประหยัดสำหรับโปรไฟล์อลูมิเนียมมาตรฐานยุโรป 3030 ขายึดนี้ได้รับการออกแบบอย่างพิถีพิถันเพื่อผสานรวมกับข้อมูลจำเพาะของโปรไฟล์มาตรฐานยุโรป 3030 ได้อย่างราบรื่น ด้วยการออกแบบโปรไฟล์ส่วนโค้ง ทำให้เชื่อมต่อสองหรือสามโปรไฟล์ได้อย่างง่ายดาย นำเสนอทั้งความเรียบง่ายและสง่างาม
ภาพรวมผลิตภัณฑ์
เหล็กยึด ความคุ้มค่า เชื่อมต่อสามมิติแบบพิเศษ เหล็กยึด สำหรับโปรไฟล์ อะลูมิเนียม มาตรฐานยุโรป 3030
เหล็กยึด ที่ออกแบบมาโดยเฉพาะสำหรับ สเปค โปรไฟล์ มาตรฐานยุโรป 3030 คอนเนคเตอร์ โปรไฟล์ส่วนโค้งสามารถเชื่อมต่อโปรไฟล์ได้สองหรือสามโปรไฟล์ ซึ่งเรียบง่ายและสวยงาม
เหล็กยึด ที่ออกแบบมาโดยเฉพาะสำหรับ สเปค โปรไฟล์ มาตรฐานยุโรป 3030 คอนเนคเตอร์ โปรไฟล์ส่วนโค้งสามารถเชื่อมต่อโปรไฟล์ได้สองหรือสามโปรไฟล์ ซึ่งเรียบง่ายและสวยงาม

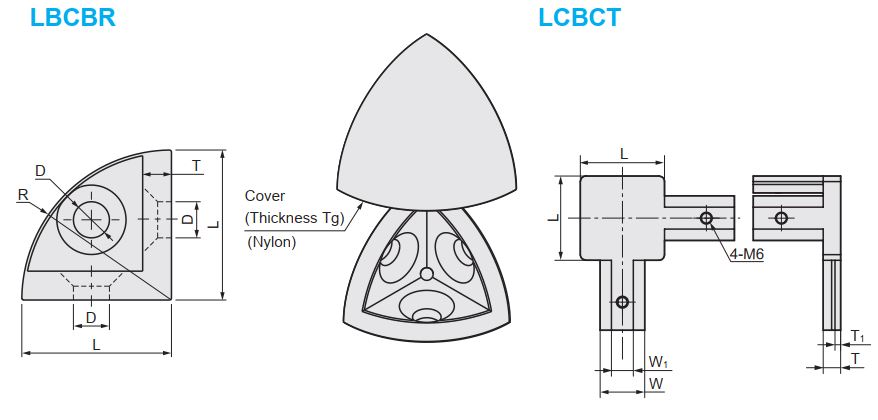

ดรออิ้งบอกขนาด
 วัสดุ | รหัส มุม 3 มิติ: อะลูมิเนียมอัลลอย; คอนเนคเตอร์ 3D: สังกะสีผสม |
| ฝาครอบ ท้าย: ไนล่อน | |
| สลักเกลียว หัว แบน: เหล็กกล้าคาร์บอน ( แผ่นเพลท นิกเกิล ) |
ตารางสเปค
| รหัสสินค้า | ขนาด การอัดรีดพลาสติกขึ้นรูป | L | D | R | T | Tg | อุปกรณ์เสริม | ||
 ประเภท |  ตัวเลข | สกรู | ปริมาณ | ||||||
| LBCBR | 8—30 | 3030R | 28 | 8.5 | 22.8 | 6.5 | 2 | M8 × 20 | 3 |
| 8—40 | 4040R | 38 | 37.8 | 8.5 | |||||
| 10—45 | 4545R | 42 | 13 | 41.8 | M12 × 25 | ||||
| รหัสสินค้า | ขนาด การอัดรีดพลาสติกขึ้นรูป | L | W | W1 | T | T1 | อุปกรณ์เสริม | |
| ประเภท | ตัวเลข | |||||||
| LCBCT | 8—30 | 3030 | 30 | 16 | 7.8 | 5.9 | 3.9 | 4 สกรูตัวหนอน |
คุณสมบัติผลิตภัณฑ์
(1) เหล็กยึด ผลิตภัณฑ์ โปรไฟล์ มาตรฐานยุโรป ซึ่งแตกต่างจากผลิตภัณฑ์ มาตรฐาน JIS
(2) เหล็กยึด ที่ออกแบบมาโดยเฉพาะสำหรับ สเปค โปรไฟล์ มาตรฐานยุโรป 3030 คอนเนคเตอร์ ส่วนโค้งสามารถเชื่อมต่อโปรไฟล์ได้สองหรือสามโปรไฟล์ซึ่งเรียบง่ายและสวยงาม
(2) เหล็กยึด ที่ออกแบบมาโดยเฉพาะสำหรับ สเปค โปรไฟล์ มาตรฐานยุโรป 3030 คอนเนคเตอร์ ส่วนโค้งสามารถเชื่อมต่อโปรไฟล์ได้สองหรือสามโปรไฟล์ซึ่งเรียบง่ายและสวยงาม
ข้อควรระวัง
เหล็กยึด ผลิตภัณฑ์ นี้เป็น อุปกรณ์เสริม พิเศษสำหรับโปรไฟล์ มาตรฐานยุโรป ซึ่งไม่สามารถใช้กับผลิตภัณฑ์โปรไฟล์ มาตรฐาน JIS
ตัวอย่างการใช้งาน
