ขา ฉากยึด มุม(45 องศา) สำหรับ อลูมิเนียมโปรไฟล์

แบรนด์ :

MISUMI

ข้อควรระวัง

สเปคมาตรฐานยุโรปที่มีขนาดต่างกัน สามารถใช้ร่วมกับโปรไฟล์มาตรฐานยุโรปประเภทประหยัดที่ขึ้นต้นด้วย L เท่านั้น
ดาวน์โหลดฟรี! >>แค็ตตาลอกบนเว็บไซต์ Economy Series ver2023 (TH-EN)_Part17 คลิกที่นี่
ขอแจ้งให้ทราบว่า สเปคกระบวนการเตรียมผิวสำหรับสินค้านี้จะมีการเปลี่ยนแปลงตั้งแต่วันที่ 1 สิงหาคม 2025 เป็นต้นไป รูปลักษณ์อาจแตกต่างกัน แต่ฟังก์ชั่นยังคงเหมือนเดิม ในช่วงเปลี่ยนผ่าน อาจมีการจัดส่งสินค้าที่มีทั้งเวอร์ชันเก่าและใหม่ปะปนกัน

รายละเอียดสินค้า

・ ขา ฉากยึด มุม (45 องศา) สำหรับ อลูมิเนียมโปรไฟล์
・ ขนาดโปรไฟล์เฟรมอลูมิเนียมที่ใช้งานได้: 2020, 3030, 4040, 40120
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
・ มีการรูยึดฝาครอบเพิ่มเติมได้
・ สามารถสั่งซื้อพร้อมอุปกรณ์เสริมเป็นชุดผลิตภัณฑ์ได้ (ชุดสกรูเหล็กและน็อต)
・ วัสดุ: ทำจาก 6063-T5 พร้อมการชุบผิวอโนไดซ์สีเงิน
・ อุปกรณ์เสริมพิเศษสำหรับโปรไฟล์มาตรฐานยุโรปเข้ากันไม่ได้กับโปรไฟล์อลูมิเนียมที่ไม่ใช่ C·VALUE ที่มีอยู่ของ MISUMI เนื่องจากมีขนาดแตกต่างกัน

ภาพรวมผลิตภัณฑ์

เหล็กยึด ผลิตภัณฑ์ใหม่ของซีรีส์ ความคุ้มค่า มาตรฐานยุโรป ที่มีขนาดแตกต่างกัน สามารถใช้ร่วมกับโปรไฟล์ซีรีส์ ความคุ้มค่า มาตรฐานยุโรป ที่ขึ้นต้นด้วย L เท่านั้น
เหล็กยึด อัดขึ้นรูปพิเศษสำหรับโปรไฟล์ อะลูมิเนียม มาตรฐานยุโรป เหมาะสำหรับ การเชื่อมต่อสายไฟ 45 องศาที่มีความแข็งแรงสูง
เหมาะสำหรับ การเชื่อมต่อสายไฟ กับ เฟรม ต่างๆ เช่น ฝาครอบ ขาตั้ง และ ชั้นวางของ ของโครงสร้างขนาดใหญ่

ดรออิ้งเชิงมิติ

เหล็กยึด การอัดรีดพลาสติกขึ้นรูป มาตรฐานยุโรป

วัสดุ: 6063-T5

กระบวนการเตรียมผิว: ซิลเวอร์อโนไดซ์

ตารางข้อมูลจำเพาะ

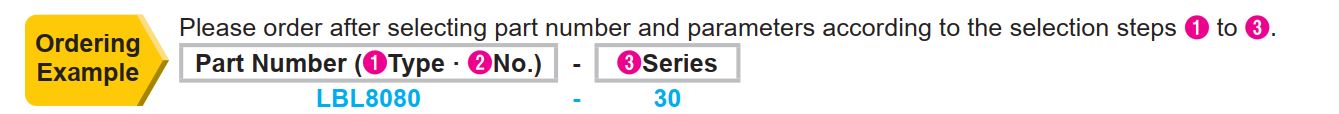

รหัสรุ่น		Series	ขนาดโปรไฟล์	L	L ₁	D
ชนิด	หมายเลข	Series	ขนาดโปรไฟล์	L	L ₁	D
LBL	8080	30	3030	28	—	⌀8.5
		40	4040	38	—
		40D	4080	70	40
		45	4545	43	—
		50	5050	48	—

ต้องซื้อสลักเกลียวและน็อตรองรับแยกต่างหาก

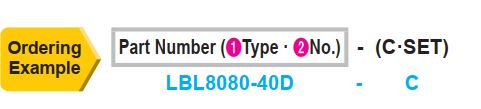

การปรับแต่ง

การปรับแต่ง	รหัส	ข้อมูลจำเพาะ
การปรับแต่งเพิ่มเติม รูติดตั้ง ชนิดมีรูต๊าปเกลียว สำหรับฝาครอบ	C	การตัดแต่งขึ้นรูปด้วยเครื่องจักร M5 รูต๊าปเกลียว ที่ ตำแหน่ง 12*12 ที่หน้าส่วนท้าย


คลองเลื่อย สกรู และ น็อต ที่ใช้งานได้	SET	สกรู และ น็อต ที่ใช้ได้สำหรับยึด ฉากยึด บนวัสดุอัดขึ้นรูปมาใน คลองเลื่อย

การปรับแต่งเพิ่มเติม C มีให้สำหรับ LBL8080-40D เท่านั้น การปรับแต่งเพิ่มเติม คลองเลื่อย ใช้ได้กับ LBL8080-30 เท่านั้น

คุณสมบัติผลิตภัณฑ์

[คุณสมบัติ]
สเปค
[ตั้งใจใช้]
เหล็กยึด แบบพิเศษ 45 องศาสำหรับโปรไฟล์ อะลูมิเนียมอัลลอย มี ความกว้างของร่อง ของ ร่อง 8 มม. เหมาะสำหรับ การเชื่อมต่อสายไฟ ฮูดขนาดใหญ่ โครงสร้างแถบแสดงผล

ข้อควรระวัง

อุปกรณ์เสริม เหล็กยึด พิเศษสำหรับโปรไฟล์ มาตรฐานยุโรป รองรับการใช้งาน ไม่ได้กับโปรไฟล์ อะลูมิเนียม ที่ไม่ใช่ C· ค่า ที่มีอยู่ของ MISUMI เนื่องจากมีขนาดแตกต่างกัน

ตัวอย่างการใช้งาน
