อลูมิเนียมโปรไฟล์ซีรีส์ 8-90 รูปตัว L 90x90x45 มม. ร่องกว้าง 10 มม. อลูมิเนียม A6N01SS-T5
แบรนด์ :
MISUMI
ข้อควรระวัง
- จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
- เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
- ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่
รายละเอียดสินค้า
อลูมิเนียมโปรไฟล์ซีรีส์ 8-45 รูปตัว L ขนาด 90 × 90 × 45 มม.
กระบวนการเตรียมผิวจะไม่ถูกนำไปใช้กับพื้นผิวที่ตัดและชิ้นส่วนที่มีการทำงานอลูมิเนียมเพิ่มเติม

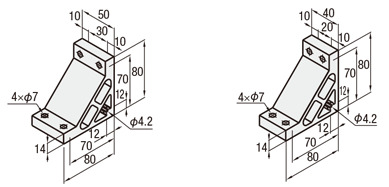

Drawing ระบุขนาดของเหล็กฉาก 90 องศา
HBLUD6
HBLUDB6
(อะโนไดซ์สีดำ)
HBLUD6—50 สำหรับแบบเหลี่ยมขนาด 50
| ชนิด | [ M ] วัสดุ | [ S ] กระบวนการเตรียมผิว |
| HBLUD6 | A6N01SS−T5 | กระบวนการชุบผิวอลูมิเนียมอโนไดซ์ |
| HBLUDB6 | อลูมิเนียมอโนไดซ์สีดำ | |
| HBLUD6-50 | กระบวนการชุบผิวอลูมิเนียมอโนไดซ์ |
ตารางสเปคของเหล็กฉาก 90 องศา
| รุ่น |
| HBLUD6 |
· รายการราคาด้านล่างนี้ เป็นข้อมูล เมื่อเดือนเมษายน 2011
· เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรหัสรุ่นสินค้า
· เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรหัสรุ่นสินค้า
[ ! ] ไม่มีสลักเกลียวและน็อตมาพร้อมกับเหล็กฉาก 90 องศา
โปรดตรวจสอบตารางด้านล่างสำหรับสลักเกลียวและน็อตที่รองรับการใช้งาน
หากคุณต้องการซื้อชุดสลักเกลียวและน๊อตตัวเมีย กรุณาเลือกจากตัวกรอง "อุปกรณ์เสริม"
สำหรับสเปคโดยละเอียด กรุณาตรวจสอบลิงก์สินค้ารายตัวภายใต้หัวข้อ "ชุดสลักเกลียวและน๊อตตัวเมียที่รองรับการใช้งาน" (สามารถซื้อแยกแต่ละชิ้นได้)
| รุ่น | มวล (กรัม) | สลักเกลียวและน็อตร่องตัว T ที่รองรับการใช้งาน | น้ำหนักบรรทุกที่ยอมให้ (N) | |||
| โบลท์ | จำนวน | น็อตร่องตัว T | จำนวน | |||
| HBLUD6 | 256 | CBM6-20 | 4 | HNTT6−6 | 4 | 1960 |
| HBLUDB6 (อลูมิเนียมอโนไดซ์สีดำ) | ||||||
| HBLUD6-50 | 211 | CBM6-20 | ||||
งานเพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่น | — | (C·SET·SST·SEU·SSU·SEP·SSP·SEC) |
| HBLUD6 | — | SET |
| HBLUD6 | — | C-SET |
| การปรับแต่ง | รหัส | สเปคผลิตภัณฑ์ | เหล็กฉาก 90 องศาที่ใช้งานได้ |
รูติดตั้ง ฝาครอบเพิ่มเติม | C | เหล็กฉาก 90 องศาสามารถติดตั้งรูต๊าปเกลียว M5 ที่ทั้งสองด้านสำหรับยึดฝาครอบ ตัวอย่างรุ่น: HBLUD6-C (สกรูติดตั้ง : HCBM). | NBLTD6 |
| HBLTD6 | |||
| CHBLTD6 | |||
| HBLTD6-50 | |||
| HBLUD6 | |||
| HBLUD6-50 | |||
| HBLTDW6 |
| การปรับแต่ง | รหัส | สเปคผลิตภัณฑ์ | เหล็กฉาก 90 องศาที่ใช้งานได้ | |||||||||||||||||||||||||||||||||
| ใช้กับ โบลท์และน็อต รวมอยู่ด้วย | ชุด SST (สเตนเลส) SEU (สปริงนัทก่อนประกอบ) SSU (สปริงนัทก่อนประกอบ) (สเตนเลส) SEP (สปริงนัทสำหรับใส่หลังประกอบ) SSP (สปริงนัทสำหรับใส่หลังประกอบ) (สเตนเลส) SEC (สลักเกลียว/น๊อตตัวเมียที่ประกอบแหวนรอง) | ชุดนี้ประกอบด้วยสลักเกลียวและน็อตที่ใช้สำหรับยึดเหล็กฉาก 90 องศาเข้ากับโครง (รวมอยู่ในราคาของเหล็กฉาก 90 องศา) (ตัวอย่าง) เมื่อระบุ HBLUD6
| — | |||||||||||||||||||||||||||||||||
| NBLTD6 | ||||||||||||||||||||||||||||||||||||
| HBLTD6 | ||||||||||||||||||||||||||||||||||||
| HBLTDB6 | ||||||||||||||||||||||||||||||||||||
| CHBLTD6 | ||||||||||||||||||||||||||||||||||||
| HBLTD6-50 | ||||||||||||||||||||||||||||||||||||
| HBLUD6 | ||||||||||||||||||||||||||||||||||||
| HBLUDB6 | ||||||||||||||||||||||||||||||||||||
| HBLUD6-50 | ||||||||||||||||||||||||||||||||||||
| HBLTDW6 | ||||||||||||||||||||||||||||||||||||
| HBLDDW6 | ||||||||||||||||||||||||||||||||||||
[ ! ] เมื่อระบุ -SET, -SEU หรือ -SEP ร่วมกับเหล็กฉาก 90 องศาที่ไม่ใช่เหล็กฉาก 90 องศาแบบอะโนไดซ์สีดำ สลักเกลียวที่ให้มาจะไม่เป็นไปตามมาตรฐาน RoHS
รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา
■ รายละเอียดชุดสลักเกลียวและน๊อตตัวเมียที่ใช้ได้ (สามารถสั่งซื้อแยกต่างหากได้)
| รุ่นการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติม | โบลท์ | น๊อตตัวเมีย | ||||
|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ชนิด | รุ่น | วัสดุ | สต็อปเปอร์ | |
| SET | CBM6-20 | เหล็ก | เข้าก่อน ออกก่อน | HNTT6-6 | เหล็ก | ไม่มี |
| SST | SCB6-20 | สแตนเลส | เข้าก่อน ออกก่อน | HNTTSN6-6 | สแตนเลส | ไม่มี |
| SEU | CBM6-20 | เหล็ก | เข้าก่อน ออกก่อน | HNTU6-6 | เหล็ก | มี |
| SSU | SCB6-20 | สแตนเลส | เข้าก่อน ออกก่อน | SHNTU6-6 | สแตนเลส | มี |
| SEP | CBM6-20 | เหล็ก | การแทรกภายหลัง | HNTP6-6 | เหล็ก | มี |
| SSP | SCB6-20 | สแตนเลส | การแทรกภายหลัง | SHNTP6-6 | สแตนเลส | มี |
| SEC | HCBST6-25 | เหล็ก (พร้อมแหวนรอง) | เข้าก่อน ออกก่อน | HNTT6-6 | เหล็ก | ไม่มี |
เฟรมที่รองรับการใช้งานของเหล็กฉาก 90 องศา
| ชนิด | กระบวนการชุบผิว | เฟรมที่รองรับการใช้งาน |
|---|---|---|
| HBLUD6 | กระบวนการชุบผิวอลูมิเนียมอโนไดซ์ | ซีรีส์ 6 ขนาด 30 มม. แบบเหลี่ยม และ 60 มม. แบบเหลี่ยม |
| HBLUDB6 | อลูมิเนียมอโนไดซ์สีดำ | |
| HBLUD6-50 | กระบวนการชุบผิวอลูมิเนียมอโนไดซ์ | ซีรีส์ 6 แบบเหลี่ยม 50 มม. และแบบเหลี่ยม 100 มม. |
ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา
■ ซีรีส์ 6 (ความกว้างของร่อง 8 มม.) - สำหรับหลายร่อง - เหล็กฉาก 90 องศาแบบเอ็กซ์ทรูชัน
| ชื่อผลิตภัณฑ์ | เหล็กฉาก 90 องศาแบบหนาพิเศษ ผลิตด้วยการอัดรีด | เหล็กฉาก 90 องศาแบบหนา ผลิตด้วยการอัดรีด | เหล็กฉาก 90 องศาแบบหนา/ทรงสามเหลี่ยม | เหล็กฉาก 90 องศาแบบบาง |
|---|---|---|---|---|
| รูปภาพผลิตภัณฑ์ |
|
|
|
|
| คุณสมบัติ | จำนวนสลักเกลียวเท่ากับเหล็กฉาก 90 องศาแบบหนา ทำให้สามารถเชื่อมต่อได้แข็งแรงยิ่งขึ้น | ชนิดนี้ทำจากวัสดุเดียวกับอลูมิเนียมโปรไฟล์และผ่านการอโนไดซ์แล้ว มีประสิทธิภาพเมื่อคุณต้องการให้รูปลักษณ์เป็นหนึ่งเดียวกับเฟรม | ชนิดนี้มีรูติดตั้งสี่รูที่ด้านเดียว ใช้สลักเกลียวแปดตัว ทำให้สามารถเชื่อมต่อกับเฟรมได้อย่างมั่นคงยิ่งขึ้น | เหล็กฉาก 90 องศานี้จะไม่ยื่นออกจากเฟรมเมื่อเชื่อมต่อแบบไขว้ จึงเหมาะสำหรับใช้งานในพื้นที่แคบ |
| น้ำหนักบรรทุกที่ยอมให้ (N) | 1960 (2 แถว) / 2744 (3 แถว) | 1960 (2 แถว) / 2744 (3 แถว) | 2940 (2 แถว) / 4116 (3 แถว) | 1568 (2 แถว) / 2352 (3 แถว) |
| สำหรับร่องตัว U 2 แถว | ผลิตภัณฑ์นี้ | สำหรับ 30 แบบเหลี่ยม / 60 แบบเหลี่ยม / 50 แบบเหลี่ยม | 30 แบบเหลี่ยม / 60 แบบเหลี่ยม | สำหรับ 30 แบบเหลี่ยม / 50 แบบเหลี่ยม / 60 แบบเหลี่ยม / 90 แบบเหลี่ยม |
| สำหรับร่อง 3 แถว / ร่อง 4 แถว | สำหรับ 90 แบบเหลี่ยม / 100 แบบเหลี่ยม | สำหรับ 90 แบบเหลี่ยม | สำหรับ 90 แบบเหลี่ยม / 100 แบบเหลี่ยม |
■ ความแตกต่างระหว่างเหล็กฉาก 90 องศาแบบการอัดรีดพลาสติกขึ้นรูปและเหล็กฉาก 90 องศาแบบนูน
| [สินค้านี้] เหล็กฉาก 90 องศาแบบการอัดรีดพลาสติกขึ้นรูป
| · เหล็กฉาก 90 องศาแบบการอัดรีดพลาสติกขึ้นรูป ผลิตจากอลูมิเนียมเฟรม A6N01SS-T5 พื้นผิวได้รับการชุบอโนไดซ์ · เหมาะสำหรับกรณีที่ต้องการให้รูปลักษณ์กลมกลืนกับโครง ออกแบบมาเพื่อป้องกันการสะสมของฝุ่น · มีความแข็งแรงกว่าเหล็กฉาก 90 องศาแบบมีปุ่มนูน จึงเหมาะสำหรับพื้นที่ที่ต้องการความแข็งแรง |
| เหล็กฉาก 90 องศาแบบมีปุ่มนูนสำหรับ ร่องคู่
| · เหล็กฉาก 90 องศาแบบมีปุ่มนูนผลิตจากวัสดุ ADC12 โดยการขึ้นรูปแม่พิมพ์ โดยทั่วไปจะไม่ได้ผ่านกระบวนการอะโนไดซ์ และมีราคาถูกกว่าเหล็กฉาก 90 องศาแบบการอัดรีดพลาสติกขึ้นรูปที่มีขนาดเดียวกัน · ปุ่มนูนทำหน้าที่เป็นตัวหยุดการหมุนระหว่างการขัน ทำให้สามารถทำงานได้ง่ายขึ้น · มีเหล็กฉาก 90 องศาหลากหลายประเภทที่มาพร้อมฟังก์ชั่นเพิ่มเติมให้เลือกใช้งาน |
ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา
■ ความตั้งฉาก
■ แนวคิดน้ำหนักบรรทุกที่ยอมให้ของเหล็กฉาก 90 องศา
ตามที่แสดงในแผนภาพทางซ้าย มีการตั้งเฟรมสองชุด วางเฟรมหนึ่งชุดไว้ระหว่างกลาง และติดเหล็กฉาก 90 องศาไว้ด้านล่างสองตัว โดยแสดงน้ำหนักบรรทุกที่ยอมให้ต่อหน่วย
น้ำหนักบรรทุกที่ยอมให้ในที่นี้ หมายถึง โหลดไฟฟ้าที่เหล็กฉาก 90 องศาสามารถคงตำแหน่งไว้ได้ (โดยไม่แตกหักหรือเลื่อนหลุด) เมื่อยึดเหล็กฉาก 90 องศาทุกจุดด้วยสลักเกลียวและมีการรับโหลดไฟฟ้า
น้ำหนักบรรทุกที่ยอมให้ในที่นี้ หมายถึง โหลดไฟฟ้าที่เหล็กฉาก 90 องศาสามารถคงตำแหน่งไว้ได้ (โดยไม่แตกหักหรือเลื่อนหลุด) เมื่อยึดเหล็กฉาก 90 องศาทุกจุดด้วยสลักเกลียวและมีการรับโหลดไฟฟ้า
■ คุณสมบัติทางกลของวัสดุอลูมิเนียมโปรไฟล์ (อ้างอิงมาตรฐาน JIS)
| วัสดุ (สัญลักษณ์ JIS) | A6N01SS-T5 |
|---|---|
| ความทนต่อแรงดึง (N / ตร.มม. 2 ) | 245 ขึ้นไป |
| ความแข็งแรงคราก (N/mm 2 ) | 205 หรือมากกว่า |
| โมดูลของความยืดหยุ่น (N/mm 2 ) | 69972 |
| ความแข็งบริเนลล์ (HB) | 88 |
| กระบวนการชุบผิว | อโนไดซ์ 9µm ขึ้นไป |
วัตถุที่เกี่ยวข้องของเหล็กฉาก 90 องศา
■ เหล็กฉาก 90 องศา ซีรีส์ 6 (ความกว้างของร่อง 8 มม.)
| ชื่อผลิตภัณฑ์ | อลูมิเนียมเฟรม | ข้อต่อซ่อนมุม | ฝาครอบเฟรม | ฝาปิดร่อง | น๊อตตัวเมีย |
|---|---|---|---|---|---|
| ภาพถ่าย |
|
|
|
|
|
| หน้าผลิตภัณฑ์ | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ |
