พุกแบบหนักสำหรับโครงอลูมิเนียม เสริมความแข็งแรง สูง 25 มม.

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

ด้วยโครงเสริมแรง หนากว่ารุ่นมาตรฐาน เพิ่มความสูง 25 มม. ทำให้สามารถติดตั้งผลิตภัณฑ์ในตำแหน่งที่สูงขึ้นได้

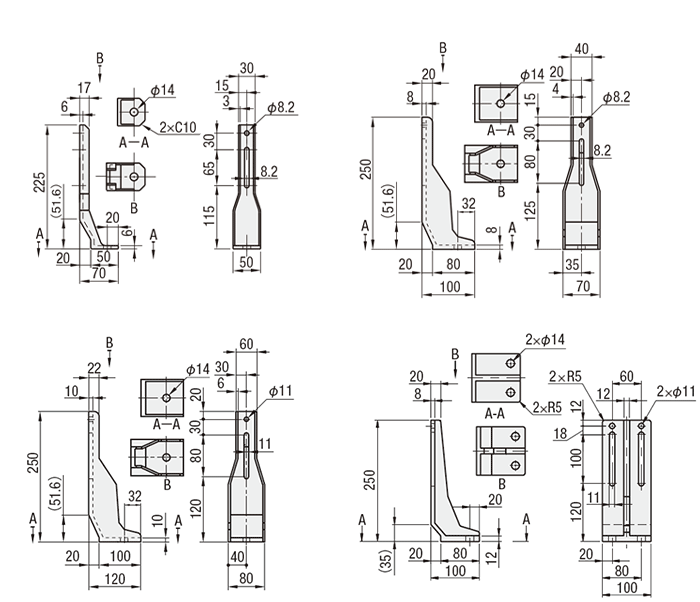

Drawing ระบุขนาดขาฉิ่ง

HFANK6-3030 (ขาฉิ่งรุ่นมาตรฐาน)
HFANK8-4040 (ขาฉิ่งรุ่นมาตรฐาน)
[!]รุ่นเก่า : HFANK225

HFHANK8-4040 (ขาฉิ่งชนิดหนัก)
[!]รุ่นเก่า : HFHANK8

HFHANK10-6060 (ขาฉิ่งชนิดหนัก)

HFHANK10-60120 (ขาฉิ่งแบบหนัก)

[M] วัสดุขาฉิ่ง : S25C
[S] การเคลือบผิวขาฉิ่ง : สีอบสีดำ

ตารางข้อมูลจำเพาะขาฉิ่ง

รุ่น

HFANK6−3030
HFANK8−4040

・รายการราคาขาฉิ่งด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・สำหรับราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่นของขาฉิ่ง		มวลกรัม	เฟรม รองรับการใช้งาน (ซีรีส์)	โบลท์และน็อตที่ใช้ได้ (รวมอยู่ด้วยหากเลือกการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติม)				รุ่นเก่า[!]
				โบลท์	จำนวนชิ้น	น็อต (โหลดล่วงหน้า)	จำนวนชิ้น
HFANK6	3030	577	6 ซีรีส์	CBM6−14	3	HNTT6−6	3	HFANK225
HFANK8	4040		8 ซีรีส์ 8-45 ซีรีส์	CBM8−18	2	HNTT8−8	2

HFHANK8		1650		CBM8−20				HFHANK8

HFHANK10	6060	2680	10 ซีรีส์	CBM10-25		HNTT10-10		−
	60120	2790			4		4	−

[!]หมายเลขรุ่นมีการเปลี่ยนแปลง คุณยังสามารถสั่งซื้อรุ่นเก่าได้

การประมวลผลเพิ่มเติมขาฉิ่ง

รุ่น	-	(ชุด)
HFANK6-3030	-	ชุด

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะของขาฉิ่ง	ขาตั้งที่ใช้งานได้
ตั้ง สลักเกลียวและ น็อต ที่เกี่ยวข้อง	ชุด	สำหรับแต่ละรุ่นและปริมาณ โปรดดู "โบลท์ และ น็อต ที่ใช้งานได้" ในตาราง สเปค แหวนรอง (WSSM12-6-1) มาพร้อม กับ HFANK6-3030 ไม่รวมสลักเกลียว>>คลิกที่นี่	HFANK	6-3030
				8-4040
			HFHANK	8-4040
				10-6060
				10-60120

[!]เมื่อระบุ -SET, -SET1, -SET2 ผลิตภัณฑ์ไม่เป็นไปตามข้อกำหนด RoHS

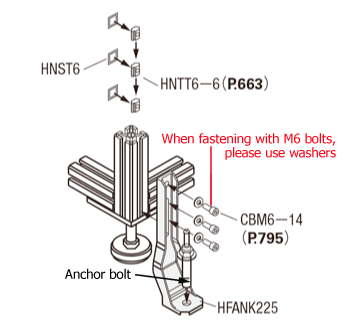

ตัวอย่างการใช้งานขาฉิ่ง

ขาฉิ่งสำหรับโครงอลูมิเนียมชนิดหนัก รูปภาพที่เกี่ยวข้อง 1_ ตัวอย่างการใช้งาน

สินค้าที่เกี่ยวข้องกับขาฉิ่ง

ชื่อสินค้า	(สินค้าชิ้นนี้)ขาฉิ่ง ชนิดหนัก	ขาฉิ่ง	ขาฉิ่ง	ขาตั้งขาฉิ่ง ชนิดแผ่นโลหะ	ขาตั้งขาฉิ่ง แบบขาฉิ่ง 4 จุด/ขาฉิ่ง 2 จุด
รูปสินค้า
รุ่น	HFANK, HFANK	HFSANK, HFSAKW	HFDANK	HFLANB, HFLANB	HFTANK6, HFTANK8, HFTANM6, HFTANM8
วัสดุ (การเคลือบผิว)	S25C (สีอบดำ)	SPHC (โครเมต)	ADC12 (ไม่มี)	SS400 (ไตรวาเลนท์โครเมต, ฟิล์มไตรไอรอนเตตรอกไซด์)	SPHC (ไตรวาเลนท์โครเมต)
เฟรมที่เข้ากันได้	ซีรีส์ 6,8,8-45	ซีรีส์ 6,8	ซีรีส์ 6,8	6 ซีรีส์ (สี่เหลี่ยมจัตุรัส 30 มม., สี่เหลี่ยมจัตุรัส 60 มม. เท่านั้น) ซีรีส์ 8 (สี่เหลี่ยมจัตุรัส 40 มม., สี่เหลี่ยมจัตุรัส 40/80 มม. เท่านั้น)	6 ซีรีส์ (สี่เหลี่ยมจัตุรัส 30 มม., สี่เหลี่ยมจัตุรัส 60 มม. เท่านั้น) ซีรีส์ 8 (สี่เหลี่ยมจัตุรัส 40 มม., สี่เหลี่ยมจัตุรัส 40/80 มม. เท่านั้น)
