ขาตั้งแอนเคอร์ ADC12 สำหรับอลูมิเนียมโปรไฟล์ซีรีส์ 6/8
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
พุกสำหรับอลูมิเนียมโปรไฟล์ สามารถใช้กับซีรีส์ 6 และ 8 ได้ ยังสามารถใช้เป็นรั้วเซฟตี้ได้
มีสินค้าเซ็ตพุกเพิ่มเข้ามาแล้ว

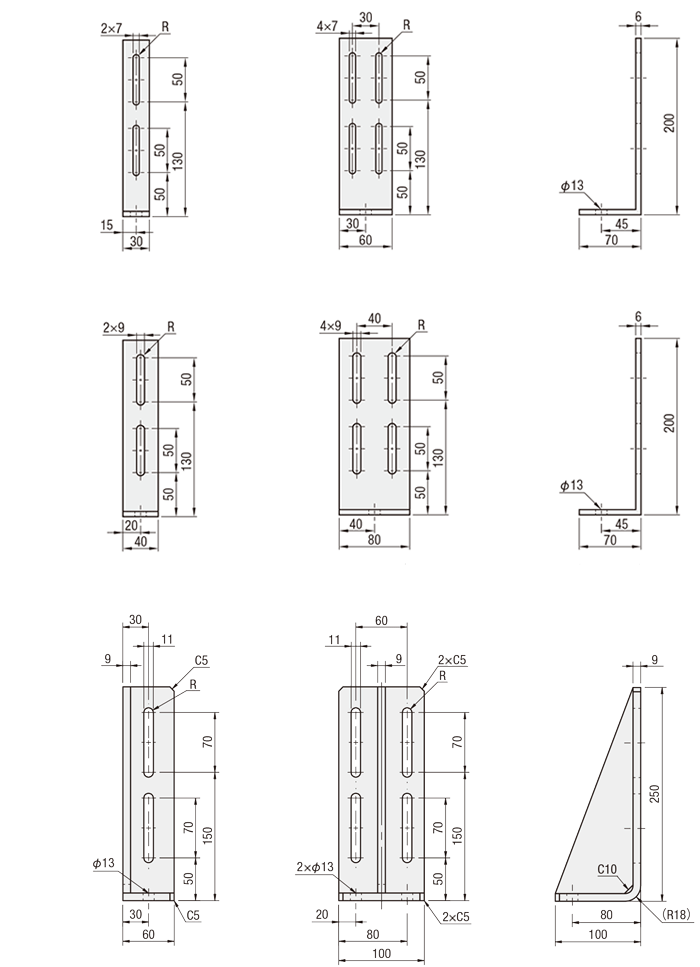

Drawing ระบุขนาดฉากยึดโลหะ
HFLANB6-3030
HFLANB6-3030
HFLANB6-3060
HFLANB6-3060
HFLANB8-4040
HFLANB8-4040
HFLANB8-4080
HFLANB8-4080
HFLANB10-6060
HFLANB10-6060
HFLANB10-60120
HFLANB10-60120
| พิมพ์ | [M] วัสดุฉากยึดโลหะ | [S] การเคลือบผิวฉากยึดโลหะ | สี |
| ฟแลงก์ | เอสเอส400 | ไตรวาเลนท์โครเมต | เงิน |
| HFLANB | ฟิล์มไตรไอรอนเตตรอกไซด์ | สีดำ |
ตารางข้อมูลจำเพาะฉากยึดโลหะ
| รุ่น |
| HFLANK6−3060 |
・รายการราคาฉากยึดโลหะด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
*หากคุณติดตั้งเฟรมอะลูมิเนียม 2 เฟรม โปรดเสริมด้วยฉากยึดโลหะ (ดูตัวอย่างการใช้งานฉากยึดโลหะ)
[!]ไม่รวมโบลท์และน็อตที่ใช้บังคับ
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่นของฉากยึดโลหะ | เฟรม รองรับการใช้งาน (ซีรีส์) | มวลกรัม | โบลท์และน็อตที่ใช้ได้ (รวมอยู่ด้วยหากเลือกการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติม) | จำนวนสลักเกลียว ที่ต้องการ (รวมไว้ด้วยหากเลือกงานเพิ่มเติม) | ||||
| รุ่น | รหัสรุ่น | โบลท์ | จำนวนชิ้น | น็อต (หลังติดตั้ง) | จำนวนชิ้น | |||
| HFLANB HFLANB | 6-3030 | ซีรีส์ 6 สี่เหลี่ยมจัตุรัส 30 มม | 380 | CBM6−14 | 2 | HNTP6−6 | 2 | 1 |
| 6-3060 | ซีรีส์ 6 สี่เหลี่ยมจัตุรัส 30 มม.*, สี่เหลี่ยมจัตุรัส 30/60 มม | 750 | 4 | 4 | ||||
| 8-4040 | 8 ซีรีส์ 40 มม. สี่เหลี่ยม, 45 มม. สี่เหลี่ยม | 500 | CBM8−18 | 2 | HNTP8−8 | 2 | ||
| 8-4080 | ซีรีส์ 8 สี่เหลี่ยมจัตุรัส 40 มม.*, สี่เหลี่ยมจัตุรัส 40/80 มม | 1,000 | 4 | 4 | ||||
| 10-6060 | 10 ซีรีส์ 60 มม. ทรงสี่เหลี่ยม | 2250 | CBM10-25 | 2 | HNTP10-10 | 2 | ||
| 10-60120 | ซีรีส์ 10 60 มม. แบบเหลี่ยม*, ทรงสี่เหลี่ยม 60/120 มม | 3150 | 4 | 4 | ||||
[!]ไม่รวมโบลท์และน็อตที่ใช้บังคับ
การประมวลผลเพิ่มเติมของฉากยึดโลหะ
| รุ่น | − | (ชุด) |
| HFLANK6−3030 | − | ชุด |
| HFLANK8−4040 | − | การทางพิเศษแห่งประเทศไทย |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะฉากยึดโลหะ | โบลท์และน็อตที่ใช้งานได้ | สลักเกลียวที่ใช้บังคับ (M12) | |
| โบลท์ | น็อต | ประเภทการขับเคลื่อนแกนหลัก | |||
| ตั้งสลักเกลียวและน็อตที่เกี่ยวข้อง | ชุด | ชุดสลักเกลียวและน็อตสำหรับยึดขาตั้งและโครง | ซีบีเอ็ม | HNTP | - |
| ตั้งน็อตโบลต์และโบลท์พุกที่เกี่ยวข้อง | การทางพิเศษแห่งประเทศไทย | ในชุดประกอบด้วยสลักเกลียว น็อต และสลักเกลียวเพื่อยึดขาตั้งและโครง | ซีบีเอ็ม | HNTP | สลักเกลียว ยึดตัวขับ (เหล็ก) |
[ ! ]สำหรับรุ่นและหมายเลขของโบลท์/น็อต โปรดดูที่ "โบลท์ และน็อตที่ใช้บังคับ" ในตารางสเปค
[ ! ]สลักเกลียวที่แนบมามีดังต่อไปนี้
ประเภทแกนขับ (เหล็ก) : ผลิตโดย Sanko Techno C-1210
[ ! ]เกี่ยวกับการติดตั้งสลักเกลียว
ผลิตภัณฑ์นี้อาจไม่ทำงานตามที่คาดไว้ เว้นแต่จะใช้และติดตั้งตามคำแนะนำที่ถูกต้อง (รวมถึงความปลอดภัยด้วย) เป็นความรับผิดชอบของลูกค้าในการติดตั้งผลิตภัณฑ์ในลักษณะที่ถูกต้อง
เราขอแนะนำให้ก่อสร้างโดยใช้ผลิตภัณฑ์นี้โดยบุคลากรที่มีคุณสมบัติตามที่กำหนดโดย Japan Post-Construction Anchor Association (JCAA)
[ ! ]ข้อมูลจำเพาะและการใช้สลักเกลียว
ผลิตภัณฑ์นี้มีไว้สำหรับใช้ยึดรั้วนิรภัยที่บริษัทกำหนด
หากคุณใช้เพื่อวัตถุประสงค์อื่น โปรดตรวจสอบความแข็งแกร่งและฟังก์ชันการทำงานของมัน และใช้โดยยอมรับความเสี่ยงเอง
บริษัทของเราจะไม่รับผิดชอบต่อการก่อสร้างโดยใช้ผลิตภัณฑ์นี้หรือการใช้งานเพื่อวัตถุประสงค์อื่นนอกเหนือจากที่บริษัทของเราระบุไว้ * โปรดตรวจสอบที่นี่เพื่อ
ดูรายละเอียดเกี่ยวกับผลิตภัณฑ์นี้
[!]สลักเกลียวมีให้สำหรับซีรีส์ 6/8 เท่านั้น
สลักเกลียวไม่รวมอยู่ในฉากยึดโลหะซีรีส์ 10 (HFLANK10/HFLANB10)

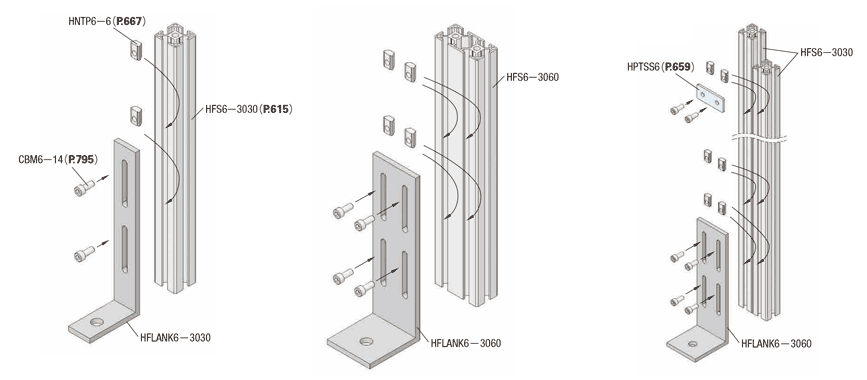

ตัวอย่างการใช้งานฉากยึดโลหะ
<ตัวอย่างฉากยึดโลหะโครงร่อง 1 แถว>
<ตัวอย่างฉากยึดโลหะโครงร่องคู่>
<ตัวอย่างฉากยึดโลหะโครงร่องแถวเดี่ยว 2 โครง>
- วางโครง 2 โครงติดกัน และเสริมด้านบนด้วยแผ่นโลหะ
สินค้าที่เกี่ยวข้องกับฉากยึดโลหะ
| ชื่อสินค้า | (สินค้าชิ้นนี้) ฉากยึดโลหะ ชนิดแผ่นโลหะ | ฉากยึดโลหะ | ฉากยึดโลหะ | ฉากยึดโลหะ ชนิดหนัก | ฉากยึดโลหะ แบบพุก 4 จุด/พุก 2 จุด |
|---|---|---|---|---|---|
| รูปสินค้า |  |  |  |  |  |
| รุ่น | HFLANB, HFLANB | HFSANK, HFSAKW | HFDANK | ฮัฟแบงค์ ฮัฟแฮงค์ | HFTANK6, HFTANK8, HFTANM6, HFTANM8 |
| วัสดุ (การเคลือบผิว) | SS400 (ไตรวาเลนท์โครเมต, ฟิล์มไตรไอรอนเตตรอกไซด์) | SPHC (โครเมต) | ADC12 (ไม่มี) | S25C (สีอบดำ) | SPHC (ไตรวาเลนท์โครเมต) |
| เฟรมที่เข้ากันได้ | 6 ซีรีส์ (สี่เหลี่ยมจัตุรัส 30 มม., สี่เหลี่ยมจัตุรัส 60 มม. เท่านั้น) ซีรีส์ 8 (สี่เหลี่ยมจัตุรัส 40 มม., สี่เหลี่ยมจัตุรัส 40/80 มม. เท่านั้น) | ซีรีส์ 6,8 | ซีรีส์ 6,8 | ซีรีส์ 6,8,8-45 | 6 ซีรีส์ (สี่เหลี่ยมจัตุรัส 30 มม., สี่เหลี่ยมจัตุรัส 60 มม. เท่านั้น) ซีรีส์ 8 (สี่เหลี่ยมจัตุรัส 40 มม., สี่เหลี่ยมจัตุรัส 40/80 มม. เท่านั้น) |
