ขายึดกลับด้านพร้อมส่วนยื่น - ซีรีส์ 8-45, ร่อง 10 มม., ร่อง 1 แถว (มุม 90 องศา)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เหล็กยึด ที่มีส่วนที่ยื่นออกมาเพื่อป้องกันการหมุน สามารถใช้เมื่อชื่อเสียงข้าม

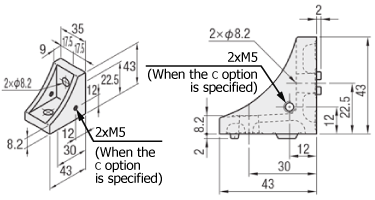

Drawing ระบุขนาดเหล็กฉาก 90 องศา

ตัวยึดถอยหลังแบบมีส่วนยื่น
HBLFSN8-45
HBLFSNB8-45
(อะลูไมต์สีดำ)
HBLFSNM8-45
(ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า)
CHBLFSN8-45
(การเคลือบสีอบ, สีเงิน)

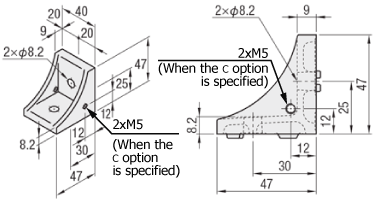

50 สี่เหลี่ยม
เหล็กฉาก 90 องศาถอยหลังแบบยื่นออกมา
HBLFSN8-50

ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดถอยหลังแบบมีส่วนยื่น: รูปภาพที่เกี่ยวข้อง

[ ! ]สำหรับความเหลี่ยมของเหล็กฉาก 90 องศาโปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม

ชนิด	[M]วัสดุ	[S]การเคลือบผิว
HBLFSN8−45	ADC12	−
HBLFSNB8−45		อลูมิเนียมอโนไดซ์สีดำ
HBLFSNM8−45		การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
CHBLFSN8−45		การเคลือบสีอบ (สีเงิน)
HBLFSN8−50		−

*การเคลือบสีอบ (สีเงิน) เป็นประเภทที่เข้ากับสีของกรอบที่ทาสีใส

ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา

รุ่น

HBLFSN8−45

・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・สำหรับราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่น	มวล (กรัม)	โบลท์/น็อตตัว T ใช้งานได้				น้ำหนักบรรทุกที่อนุญาต (นิวตัน)
		โบลท์	จำนวนชิ้น	T-น็อต	จำนวนชิ้น
HBLFSN8−45	55	CBM8−20	2	HNTT8−8	2	2058
HBLFSNB8−45 ^* (อะลูไมต์สีดำ)
HBLFSNM8−45 (ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า)
CHBLFSN8−45 (สีอบ/สีเงิน)
HBLFSN8−50	78

*สำหรับการซ่อมอลูไมต์สีดำโปรดดู
- หากคุณต้องการชุดโบลท์และน็อต กรุณาเลือกจากเกณฑ์การกรอง [อุปกรณ์เสริม] หากไม่มี ตัวยึดจะขายแยกต่างหาก
สำหรับรายละเอียดเกี่ยวกับเนื้อหาชุด โปรดดู [รายละเอียดงานเพิ่มเติม] ที่ด้านล่างของหน้า

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSN8−45	−	SET
HBLFSN8−45	−	C-SET

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะ	ขายึดที่ใช้งานได้
รูยึดฝาครอบเพิ่มเติม	C	เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM)	HBLFSN8−45
			HBLFSNB8−45
			HBLFSNM8−45
			CHBLFSN8−45
			HBLFSN8−50
			HBLFSNK8−45
			HBLFSNE8−45
			HBLFSSW8−45

การเปลี่ยนแปลง

รหัส

ข้อมูลจำเพาะ

ขายึดที่ใช้งานได้

ตั้งสลักเกลียวและน็อตที่เกี่ยวข้อง

SET
SST
(สแตนเลส)
SEU
(น็อต
สปริงพรีฟิต)
SSU ( น็อตสปริง
พ รีฟิต สแตนเลส) SEP (น็อตสปริงฟิตติ้ง) SSP (น็อตสปริงฟิตติ้งสแตนเลส) SEC ( โบลท์/ น็อต พร้อมแหวนรอง)

ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม
(เพิ่มในราคาขายึด)

(ตัวอย่าง) เมื่อระบุ HBLFSN8-45

	โบลท์		น็อต
รหัส	รุ่น	จำนวนชิ้น	รุ่น	จำนวนชิ้น
SET	CBM8-20	2	HNTT8-8	2
SST	SCB8-20		HNTTSN8-8
SEU	CBM8-20		HNTU8-8
SSU	SCB8-20		SHNTU8-8
SEP	CBM8-20		HNTP8-8
SSP	SCB8-20		SHNTP8-8
SEC	HCBST8-24		HNTT8-8

[ ! ]เมื่อระบุผลิตภัณฑ์อื่นที่ไม่ใช่ HBLFSN8-45 โปรดตรวจสอบโบลท์และน็อตที่รองรับการใช้งานสำหรับแต่ละรายการ

−

HBLFSN8−45

HBLFSNB8−45

HBLFSNM8−45

CHBLFSN8−45

HBLFSN8−50

HBLFSNK8−45

HBLFSNE8−45

HBLFSNT8−45

HBLFSSW8−45

[ ! ]โบลท์สำหรับขายึดอะลูมิเนียมสีดำคือ HCBMTB (สีดำไตรวาเลนท์โครเมต)
[ ! ]เมื่อระบุ -SET, -SEU, -SEP สำหรับอย่างอื่นที่ไม่ใช่ขายึดอะลูไมต์สีดำ โบลท์ที่ติดไม่เป็นไปตามข้อกำหนด RoHS

รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา

■ เจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLFSN8-45-C

■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา

รูปแบบการตัดเฉือนเพิ่มเติม	โบลท์		น็อต
รูปแบบการตัดเฉือนเพิ่มเติม	รุ่น	วัสดุ	ชนิด	รุ่น	วัสดุ	ตัวอุด
SET	CBM8-20	เหล็ก	เข้าก่อน	HNTT8-8	เหล็ก	ไม่มี
SST	SCB8-20	สแตนเลส	เข้าก่อน	HNTTSN8-8	สแตนเลส	ไม่มี
SEU	CBM8-20	เหล็ก	เข้าก่อน	HNTU8-8	เหล็ก	ใช่
SSU	SCB8-20	สแตนเลส	เข้าก่อน	SHNTU8-8	สแตนเลส	ใช่
SEP	CBM8-20	เหล็ก	เข้าช้า	HNTP8-8	เหล็ก	ใช่
SSP	SCB8-20	สแตนเลส	เข้าช้า	SHNTP8-8	สแตนเลส	ใช่
SEC	HCBST8-24	เตารีด (พร้อมเครื่องซักผ้า)	เข้าก่อน	HNTT8-8	เหล็ก	ไม่มี

ตัวอย่างการใช้งานเหล็กฉาก 90 องศา

คุณสมบัติเหล็กฉาก 90 องศา: ประเภทที่มีส่วนที่ยื่นออกมาพอดีกับร่องเฟรม
ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่ายขึ้น

สามารถติดตั้งได้ทั้งทิศทาง

การเชื่อมต่อรูปตัว L

การเชื่อมต่อข้าม

รุ่น	เฟรมที่เข้ากันได้
HBLFSN8-45	ซีรีย์ 8-45 สำหรับ 45/90 สี่เหลี่ยม
HBLFSNB8-45 (อะโนไดซ์สีดำ)
HBLFSNM8-45 (ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า)
CHBLFSN8-45 (สีอบ/สีเงิน)
HBLFSN8-50	ซีรีย์ 8-45 สำหรับ 50/100 ตร.ม

มีขายึดสำหรับร่องสองแถวให้เลือกด้วย

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ มุมขวาของเหล็กฉาก 90 องศา

โปรดตรวจสอบตารางความทนทานต่อความเหลี่ยมเพื่อดูความเหลี่ยมของขายึด

■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 8-45 (ความกว้างร่อง 10มม.) - สำหรับร่อง 1 แถว - เหล็กยึดผกผันพร้อมส่วนยื่น รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด

วิธีติดตั้งชุดน็อตพร้อมแหวนรอง (-SEC) ของเหล็กฉาก 90 องศา

■ วิธีติดตั้ง HBLFSN8-45-SEC ที่มาพร้อมกับชุดน็อตพร้อมแหวนรองสปริงสำหรับขายึดเฟรมอลูมิเนียม HBLFSN8-45

เมื่อเปรียบเทียบกับโบลท์ซีรีส์อื่นๆ ที่มีแหวนรองสปริง ผลิตภัณฑ์นี้จะกีดขวางหัวโบลท์ ดังนั้นจึงต้องใช้ความระมัดระวังในการขันให้แน่น
เราจะแสดงวิธีการติดตั้งให้คุณ

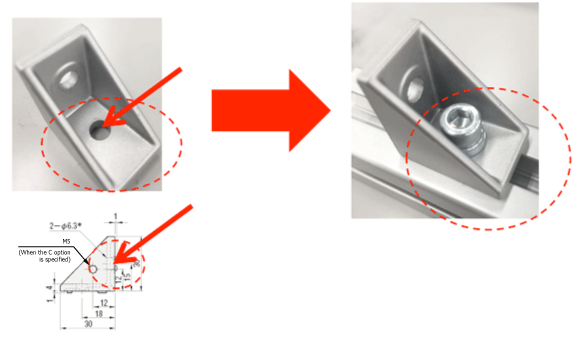

ขั้นตอนที่ 1 ลำดับการติดตั้ง

ขั้นตอนที่ 2 การขันโบลท์หกเหลี่ยมให้แน่น

ขันสลักเกลียวหกเหลี่ยมให้แน่น ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดถอยหลังแบบมีส่วนยื่น: รูปภาพที่เกี่ยวข้อง

จากสองรู ให้ติดตั้งจากรูด้านบน

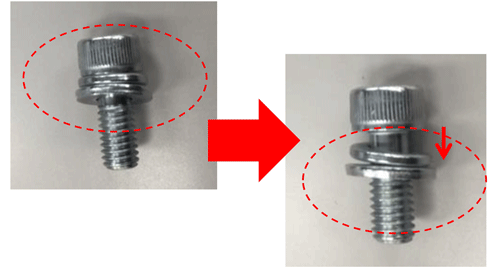

ขั้นตอนที่ 3 ปรับตำแหน่งของแหวนรองสปริงโบลต์

จากนั้นกดส่วนแหวนรองสปริงของสลักเกลียวด้วยมือหาก สภาพนี้ยังคงอยู่เมื่อขันโบลต์ที่เหลือ
หัวของโบลต์ที่ขันไว้ก่อนหน้านี้
จะรบกวนและไม่สามารถติดตั้งได้ ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดถอยหลังแบบมีส่วนยื่น: รูปภาพที่เกี่ยวข้อง

ขั้นตอนที่ 4 ขันโบลท์หกเหลี่ยมให้แน่น
สุดท้าย บิดโบลท์หกเหลี่ยมเพื่อติดเข้าด้วยกัน

ด้วยวิธีนี้ ต้องใช้ความระมัดระวังเมื่อติดตั้งแหวนรองสำหรับซีรีส์ 8-45 HBLFSN8-45-SEC
หากติดล่วงหน้าด้านใดด้านหนึ่งได้ยาก เราแนะนำให้ใช้ผลิตภัณฑ์ดังต่อไปนี้

<ผลิตภัณฑ์ทดแทน>
เปลี่ยนโบลต์โดยไม่ต้องเปลี่ยนขายึด
HBLFSN8-45-SET (เปลี่ยนชุดโบลท์และน็อตที่เกี่ยวข้องสำหรับการตัดเฉือนเพิ่มเติม)

สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา

■ เหล็กฉาก 90 องศาแบบยื่นออกมา

มีส่วนยื่นออกมาบนพื้นผิวติดตั้งเพื่อป้องกันการหมุน

ชื่อสินค้า	ขายึดถอยหลังพร้อมส่วนที่ยื่นออกมา	ตัวยึดที่มีส่วนยื่นออกมาด้านหนึ่ง	ตัวยึดพร้อมฝาครอบ	เหล็กยึด มีส่วนที่ยื่นออกมา (จำนวนรูสองเท่า)
ภาพผลิตภัณฑ์		ไม่มีส่วนยื่นออกมาด้านใดด้านหนึ่ง สามารถต่อเข้ากับเพลตได้
วัสดุ	ADC12	ADC12	ADC12	ADC12
คุณสมบัติ	มีส่วนยื่นออกมาบนพื้นผิวติดตั้ง ทำให้วางตำแหน่งได้ง่ายระหว่างการติดตั้ง นี่เป็นประเภทที่ออร์โธดอกซ์ที่สุด	ส่วนยื่นออกมามีด้านเดียวเท่านั้นและมีประโยชน์เมื่อเชื่อมต่อเฟรม/เพลต	ประเภทนี้มีฝาปิดกันฝุ่น สุขอนามัยที่ดีเยี่ยมเนื่องจากไม่มีฝุ่นสะสมอยู่ภายใน	ชนิดขนาดใหญ่ที่ใช้โบลท์เป็นสองเท่า คุณสามารถเชื่อมต่อเฟรมได้แน่นยิ่งขึ้น
โมเดลตัวแทน	สินค้าชิ้นนี้	HBLFSNK8-45	HBLFSNT8-45	HBLFSSW8-45
