แผ่นโลหะฉากยึด สำหรับอลูมิเนียมเฟรม ซีรี่ส์ 8 (สล็อตกว้าง 10 มม.) - รูปทรงโค้งงอ

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

สามารถใช้เป็นเหล็กเสริมสำหรับยึด เฟรม ได้ ชนิดแผ่นเพลท แผ่น ใช้สำหรับจุดที่จำเป็น เช่น เมื่อจำเป็นต้องเสริมแรงสำหรับการยึดชิ้นส่วน (การยึด เหล็กยึด ยึด การยึด สลักเกลียว การยึด ข้อต่อ)

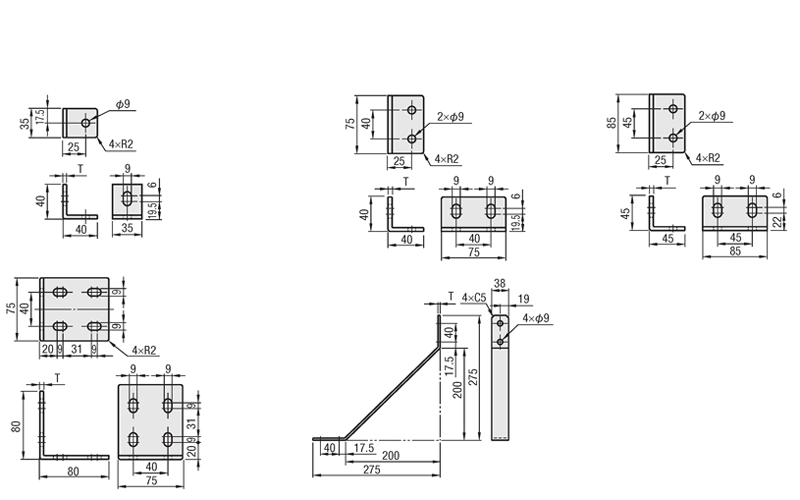

Drawing ระบุขนาดของฉากยึดโลหะ

HPTBS8
SHPTBS8

HPTBD8
SHPTBD8

HPTBDW8

HPTGS8

SHPTBD8-45

ประเภทฉากยึดโลหะ	[M]วัสดุ	[S] การบำบัดพื้นผิว
HPTBS	SPHC	โครเมตไตรวาเลนต์
HPTBD
HPTBDW
HPTGS
SHPTBS	SUS304	−
SHPTBD

ตารางข้อมูลจำเพาะของฉากยึดโลหะ

รุ่นฉากยึดโลหะ

HPTBS8

・รายการราคาด้านล่าง เป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

รุ่นฉากยึดโลหะ	น้ำหนัก (ก.)	T	สลักเกลียวและน็อตที่ใช้ได้
			สลักเกลียว	จำนวน	น็อต	จำนวน
HPTBS8*	83	4.5	M8-15	2	M8	2
SHPTBS8*		4
HPTBD8	179	4.5		4		4
SHPTBD8		4
SHPTBD8-45	234	4
HPTBDW8	461	6		8		8
HPTGS8*	560	4.5		4		4

[ ! ]8* can be used with 8-45

งานเพิ่มเติมของฉากยึดโลหะ

งานเพิ่มเติมฉากยึดโลหะ	รหัส	รุ่น
ชุดสลักเกลียว และน็อตที่ใช้ได้	SET SEP SEU	HPTBS8*
		SHPTBS8*
		HPTBD8
		SHPTBD8
		SHPTBD8-45
		HPTBDW8
		HPTGS8*

[ ! ]8* can be used with 8-45

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของ SPHC (HPTBS8, HPTBD8, HPTBDW8, HPTGS8)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	สต็อปเปอร์
SET	CBM8-15	SPHC	เข้าแรก ออกแรก	HNTT8-8	SPHC	ไม่มี
SEP [Post-insertion spring nut]	CBM8-15	SPHC	ใส่ทีหลัง	HNTP8-8	SPHC	ใช่
SEU [น็อตสปริงก่อนการประกอบ]	CBM8-15	SPHC	เข้าแรก ออกแรก	HNTU8-8	SPHC	ใช่

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของ SUS304 (SHPTBS8, SHPTBD8, SHPTBD8-45)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	สต็อปเปอร์
SET	SCB8-15	SUS304	เข้าแรก ออกแรก	HNTTSN8-8	SUS304	ไม่มี
SEP [Post-insertion spring nut]	SCB8-15	SUS304	ใส่ทีหลัง	SHNTP8-8	SUS304	ใช่
SEU [น็อตสปริงก่อนการประกอบ]	SCB8-15	SUS304	เข้าแรก ออกแรก	SHNTU8-8	SUS304	ใช่

กรอบที่ใช้ได้ของฉากยึดโลหะ

[ ! ]Products marked with 8* can be used with both the 8 series and the 8-45 series.

วิธีการใช้ฉากยึดโลหะ

ฉากยึดโลหะ, แผ่นโลหะใช้เมื่อจำเป็นเมื่อการออกแบบของลูกค้าต้องการเสริมความแข็งแรงของส่วนยึด (การยึดวงเล็บ, การยึดสลักเกลียว, การยึดข้อต่อ)
ยิ่งมีสลักเกลียวมากเท่าไหร่ แรงยึดก็จะแข็งแรงมากขึ้นเท่านั้น
สามารถใช้เชื่อมต่อรั้วความปลอดภัยเข้าด้วยกันได้

8 ซีรีย์ (ความกว้างร่อง 10mm) แผ่นโลหะดัดสำหรับกรอบอลูมิเนียมสี่เหลี่ยม 40mm/80mm ภาพที่เกี่ยวข้อง 1_ตัวอย่างการใช้งาน
