ฉากยึดแบบมีแท็บและรูสล็อต - ซีรีส์ 8, ร่องกว้าง 10 มม., 1 ร่อง

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เนื่องจากด้านหนึ่งมี รูยาว หัว สลักเกลียว จึงไม่รบกวนแม้ว่าจะใช้ โบลท์ รูหกเหลี่ยม แหวนรองกลม ก็ตาม

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

HBLFSH8

ซีรีย์ 8 (ความกว้างร่อง 10 มม.) - ร่องแถวเดียว - เหล็กฉาก 90 องศาร่องด้านเดียว: ภาพที่เกี่ยวข้อง

[ ! ]สำหรับความตั้งฉากของเหล็กฉาก 90 องศา กรุณาอ้างอิงตารางความคลาดเคลื่อนความตั้งฉาก
. [ M ]วัสดุ: ADC12 [ S ]การบำบัดพื้นผิว: ไม่มี

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่น

HBLFSH8

・รายการราคาด้านล่างเป็นข้อมูลปัจจุบันณ เดือนเมษายน 2011
・หากต้องการตรวจสอบราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
[!]สลักเกลียวและน็อตไม่ได้รวมมากับเหล็กฉาก 90 องศา
โปรดตรวจสอบตารางด้านล่างสำหรับสลักเกลียวและน็อตที่เข้ากันได้
หากต้องการซื้อชุดสลักเกลียวและน็อต โปรดเลือกจากตัวกรอง "อุปกรณ์เสริม"
สำหรับข้อมูลจำเพาะโดยละเอียด โปรดตรวจสอบลิงก์ผลิตภัณฑ์แต่ละรายการภายใต้หัวข้อ "ชุดสลักเกลียวและน็อตที่ใช้ร่วมกันได้" สำหรับการประมวลผลเพิ่มเติม (สามารถซื้อแยกได้)

รุ่น	น้ำหนัก (ก.)	สลักเกลียวและ T-nut ที่ใช้ได้				โหลดที่อนุญาต (N)
รุ่น	น้ำหนัก (ก.)	สลักเกลียว	จำนวน	T-nut	จำนวน	โหลดที่อนุญาต (N)
HBLFSH8	52	CBM8-20	2	HNTT8-8	2	2058

งานเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSH8 HBLFSH8	− −	SET C-SET

การปรับเปลี่ยน	รหัส	ข้อกำหนด	เหล็กฉาก 90 องศาที่ใช้ได้

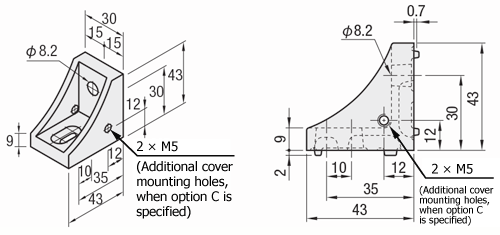

รูยึดฝาครอบเพิ่มเติม	C	เหล็กฉาก 90 องศาสามารถติดตั้งรูเกลียว M5 ที่ทั้งสองด้านสำหรับยึดฝาครอบได้ ตัวอย่างรุ่น: HBLFSH8-C (สกรูยึด:HCBM).	HBLFSH8
			HBLFSSW8

ตัวอย่างการใช้งาน

■ตัวอย่างการติดตั้งฝาครอบ
● กรุณาระบุรหัสการปรับเปลี่ยน -C

HCBM5-10

การปรับเปลี่ยน

Code

Spec.

เหล็กฉาก 90 องศาที่ใช้ได้

สลักเกลียวและน็อตที่ใช้ได้
รวมอยู่ในชุด

SET
SST
(สแตนเลส)
SEU
(น็อตสปริงก่อนการประกอบ)
SSU
(น็อตสปริงก่อนการประกอบ
สแตนเลส)
SEP
(น็อตสปริงหลังการประกอบ)
SSP
(น็อตสปริงหลังการประกอบ
สแตนเลส)
SEC
(สลักเกลียวและน็อตพร้อมแหวนรอง)

ชุดรวมสลักเกลียวและน็อตที่ใช้ได้สำหรับยึดเหล็กฉาก 90 องศากับกรอบ (เพิ่มเข้าไปในราคาเหล็กฉาก 90 องศา)

(ตัวอย่าง) เมื่อระบุ HBLFSH8

	สลักเกลียว		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM8-20	2	HNTT8-8	2
SST	SCB8-20		HNTTSN8-8
SEU	CBM8-20		HNTU8-8
SSU	SCB8-20		SHNTU8-8
SEP	CBM8-20		HNTP8-8
SSP	SCB8-20		SHNTP8-8
SEC	HCBST8-24		HNTT8-8

HBLFSH8

HBLFSSW8

[ ! ]เมื่อระบุ -SET, -SEU, หรือ -SEP สลักเกลียวที่รวมอยู่จะไม่เป็นไปตามข้อกำหนด RoHS

■รายละเอียดชุดสลักเกลียวและน็อตที่ใช้ได้ (สามารถซื้อแยกต่างหากได้)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		nut
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	Stopper
SET	CBM8-20	เหล็ก	ใส่ก่อนออกก่อน	HNTT8-8	เหล็ก	ไม่มี
SST	SCB8-20	สแตนเลส	ใส่ก่อนออกก่อน	HNTTSN8-8	สแตนเลส	ไม่มี
SEU	CBM8-20	เหล็ก	ใส่ก่อนออกก่อน	HNTU8-8	เหล็ก	มี
SSU	SCB8-20	สแตนเลส	ใส่ก่อนออกก่อน	SHNTU8-8	สแตนเลส	มี
SEP	CBM8-20	เหล็ก	ใส่ภายหลัง	HNTP8-8	เหล็ก	มี
SSP	SCB8-20	สแตนเลส	ใส่ภายหลัง	SHNTP8-8	สแตนเลส	มี
SEC	HCBST8-24	เหล็ก (พร้อมแหวนรอง)	ใส่ก่อนออกก่อน	HNTT8-8	เหล็ก	ไม่มี

วิธีการใช้งานเหล็กฉาก 90 องศา

คุณสมบัติ: ประเภทนี้มีส่วนยื่นที่พอดีกับร่องกรอบ
ส่วนยื่นทำหน้าที่เป็นตัวสต็อปเปอร์ระหว่างการขัน ใช้งานง่าย

[ ! ]แม้เมื่อใช้สลักเกลียวหัวหกเหลี่ยมพร้อมแหวนรองการติดตั้งสามารถทำได้โดยไม่ให้หัวสลักเกลียวรบกวนซึ่งกันและกัน
ซีรีย์ 8 (ความกว้างร่อง 10 มม.) - ร่องแถวเดียว - เหล็กฉาก 90 องศาร่องด้านเดียว: ภาพที่เกี่ยวข้อง

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ สำหรับความตั้งฉากของเหล็กฉาก 90 องศา กรุณาอ้างอิงตารางความคลาดเคลื่อนความตั้งฉาก
■วิธีคิดเกี่ยวกับโหลดที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีย์ 8 (ความกว้างร่อง 10 มม.) - ร่องแถวเดียว - เหล็กฉาก 90 องศาร่องด้านเดียว: ภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ตามที่แสดงในแผนภาพทางซ้าย กรอบสองกรอบตั้งอยู่ มีกรอบวางอยู่ระหว่างกัน และเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง แสดงโหลดที่อนุญาตต่อหน่วย
โหลดที่อนุญาตที่นี่หมายถึงโหลดที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งไว้ได้ (ไม่แตกหรือลื่น) เมื่อรูติดตั้งทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยสลักเกลียวและโหลดถูกใช้

ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา

■ เหล็กฉาก 90 องศาพร้อมส่วนยื่น

มีส่วนยื่นบนพื้นผิวการยึดเพื่อป้องกันการหมุน

Product name	เหล็กฉาก 90 องศาร่องด้านเดียว	เหล็กฉาก 90 องศากลับด้านพร้อมส่วนยื่น	เหล็กฉาก 90 องศาโครงด้านเดียว	เหล็กฉาก 90 องศาพร้อมส่วนยื่นด้านเดียว	เหล็กฉาก 90 องศายึดด้วยน็อต	เหล็กฉาก 90 องศาพร้อมฝาครอบ
ภาพผลิตภัณฑ์				ไม่มีส่วนยื่นด้านเดียว สามารถเชื่อมต่อกับแผ่น
วัสดุ	ADC12	ADC12	ADC12	ADC12	ADC12	ADC12
คุณสมบัติ	ประเภทนี้มีรูยาวด้านเดียว หัวสลักเกลียวจะไม่รบกวนแม้จะใช้สลักเกลียวพร้อมแหวนรอง	พื้นผิวการยึดมีส่วนยื่น ทำให้ง่ายต่อการตำแหน่งระหว่างการติดตั้ง นี่คือประเภทที่ใช้กันมากที่สุด	ประเภทนี้มีโครง (ด้าน) เพียงด้านเดียว ทำให้ง่ายต่อการหมุนประแจหกเหลี่ยม	ส่วนยื่นอยู่ด้านเดียวเท่านั้น ซึ่งมีประโยชน์เมื่อเชื่อมต่อกรอบและแผ่น	ส่วนยื่นยาวทำหน้าที่เป็นตัวสต็อปเปอร์ของน็อต ลบความจำเป็นในการปรับตำแหน่งน็อตอย่างละเอียด	ประเภทนี้มีฝาครอบกันฝุ่น ซึ่งป้องกันฝุ่นไม่ให้สะสมด้านใน และเหมาะสำหรับการใช้ในห้องสุขอนามัย
รุ่นตัวแทน	ผลิตภัณฑ์นี้	HBLFSNK8	HBLFSL8	HBLFSNK8	HBLFSR8	HBLFSNT8
