ฉากยึดแบบมีสันนำร่อง / ฉากยึดแบบรีด - สำหรับ 2 สล็อตขึ้นไป - สำหรับอลูมิเนียมเฟรม ซีรีส์ 8-45 (สล็อตกว้าง 10 มม.)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เหล็กยึด ยึด 8-45 ซีรีส์ 100- แบบเหลี่ยม เนื่องจากมีรูยึด 4 รูที่ด้านหนึ่ง เมื่อเทียบกับ HBLTD8-100 จึงสามารถเชื่อมต่อได้อย่างแน่นหนากว่า

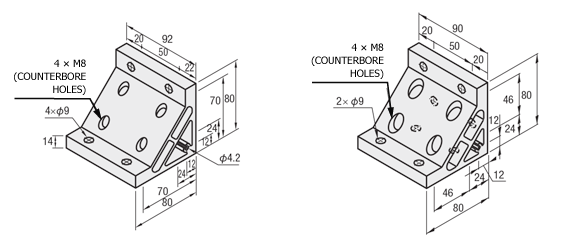

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

HBLUW8-100สำหรับสี่เหลี่ยม 100 มม.

HBLPQ8-100สำหรับสี่เหลี่ยม 100 มม.

[ ! ]พื้นผิวสัมผัสของกรอบอลูมิเนียมถูกกลึงเพื่อรับประกันความตั้งฉาก
[ ! ]โปรดอ้างอิงตารางความคลาดเคลื่อนความตั้งฉากสำหรับความตั้งฉากของเหล็กฉาก 90 องศา

[M] วัสดุ: A6N01SS-T5 [S] การบำบัดพื้นผิว: อะโนไดซ์

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่น

HBLUW8-100

・รายการราคาด้านล่างเป็นข้อมูลปัจจุบันas of April 2011.
・หากต้องการตรวจสอบราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

[ ! ]สลักเกลียวและน็อตไม่ได้รวมมากับเหล็กฉาก 90 องศา
โปรดตรวจสอบตารางด้านล่างสำหรับสลักเกลียวและน็อตที่เข้ากันได้
หากต้องการซื้อชุดสลักเกลียวและน็อต โปรดเลือกจากตัวกรอง "อุปกรณ์เสริม"
สำหรับข้อมูลจำเพาะโดยละเอียด โปรดตรวจสอบลิงก์ผลิตภัณฑ์แต่ละรายการภายใต้หัวข้อ "ชุดสลักเกลียวและน็อตที่ใช้ร่วมกันได้" (สามารถซื้อแยกได้)

รุ่น	น้ำหนัก (ก.)	กรอบที่เข้ากันได้ ซีรีส์	สลักเกลียวและ T-น็อต ที่ใช้ได้				โหลดที่อนุญาต (N)
			สลักเกลียว	จำนวน	T-น็อต	จำนวน
HBLUW8-100	440	HFS8-50100	CBM8-15	4	HNTT8-8	8	5586
			CBM8-25
HBLPQ8-100	470	GFS8-50100	CBM8-15
			CBM8-25

งานเพิ่มเติมของเหล็กฉาก 90 องศา

Model	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLUW8-100	−	SET
HBLUW8-100	−	C-SET

การปรับเปลี่ยน	รหัส	ข้อกำหนด	เหล็กฉาก 90 องศาที่ใช้ได้
รูยึดฝาครอบ เพิ่มเติม	C	เหล็กฉาก 90 องศาสามารถติดตั้งรูเกลียว M5 ที่ทั้งสองด้านสำหรับยึดฝาครอบได้ ตัวอย่างรุ่น: HBLUW8-100-C (สกรูยึด:HCBM).	HBLFSDW8-90
			HBLFSDW8-100
			HBLTD8-45
			HBLUD8-45
			HBLTDW8-45
			HBLUDW8-45
			HBLTD8-100
			HBLUW8-100
			HBLPQ8-100

การปรับเปลี่ยน

รหัส

ข้อกำหนด

เหล็กฉาก 90 องศาที่ใช้ได้

ชุดสลักเกลียว
และน็อตที่ใช้ได้

SET
SST
(สแตนเลส)
SEU
(น็อตสปริงก่อนการประกอบ)
SSU
(น็อตสปริงก่อนการประกอบ
สแตนเลส)
SEP
(น็อตสปริงหลังการประกอบ)
SSP
(น็อตสปริงหลังการประกอบ
สแตนเลส)
SEC(สลักเกลียวและน็อต
พร้อมแหวนรองประกอบ)

ชุดรวมสลักเกลียวและน็อตที่ใช้ได้สำหรับยึดเหล็กฉาก 90 องศากับกรอบ
(เพิ่มเข้าไปในราคาเหล็กฉาก 90 องศา)

(ตัวอย่าง) เมื่อระบุ HBLTD8-45

	สลักเกลียว		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM8-20	4	HNTT8-8	8
SST	SCB8-20		HNTTSN8-8
SEU	CBM8-20		HNTU8-8
SSU	SCB8-20		SHNTU8-8
SEP	CBM8-20		HNTP8-8
SSP	SCB8-20		SHNTP8-8
SEC	HCBST8-24		HNTT8-8

[ ! ]หากระบุชิ้นส่วนอื่นที่ไม่ใช่ HBLTD8-45 โปรดตรวจสอบสลักเกลียวและน็อตที่เข้ากันได้ที่สอดคล้องกัน

−

HBLFSDW8-90

HBLFSDW8-100

NBLTD8-45

HBLTD8-45

HBLUD8-45

HBLTDW8-45

HBLUDW8-45

HBLTD8-100

HBLUW8-100

HBLPQ8-100

[ ! ]เมื่อระบุ −SET, −SEU, หรือ −SEP สลักเกลียวที่รวมอยู่จะไม่เป็นไปตามข้อกำหนด RoHS

■รายละเอียดชุดสลักเกลียวและน็อตที่ใช้ได้ (สามารถซื้อแยกต่างหากได้)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว			สลักเกลียว			น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	จำนวน	รุ่น	วัสดุ	จำนวน	ประเภท	รุ่น	วัสดุ	ตัวสต็อปเปอร์	จำนวน
SET	CBM8-15	iron	4	CBM8-25	iron	4	ใส่ก่อนออกก่อน	HNTT8-8	iron	ไม่มี	8
SST	SCB8-15	สแตนเลส	4	SCB8-25	สแตนเลส	4	ใส่ก่อนออกก่อน	HNTTSN8-8	สแตนเลส	ไม่มี	8
SEU	CBM8-15	iron	4	CBM8-25	iron	4	ใส่ก่อนออกก่อน	HNTU8-8	iron	มี	8
SSU	SCB8-15	สแตนเลส	4	SCB8-25	สแตนเลส	4	ใส่ก่อนออกก่อน	SHNTU8-8	สแตนเลส	มี	8
SEP	CBM8-15	iron	4	CBM8-25	iron	4	ใส่ภายหลัง	HNTP8-8	iron	มี	8
SSP	SCB8-15	สแตนเลส	4	SCB8-25	สแตนเลส	4	ใส่ภายหลัง	SHNTP8-8	สแตนเลส	มี	8

คุณสมบัติผลิตภัณฑ์ของเหล็กฉาก 90 องศา

เหล็กฉาก 90 องศาอัดขึ้นรูป: ทำจากอลูมิเนียมอัดขึ้นรูป A6N01SS-T5 ผ่านการอะโนไดซ์
คุณสมบัติผลิตภัณฑ์: รูติดตั้งสี่รูแต่ละด้านรับประกันการเชื่อมต่อที่แข็งแรง

กรอบที่เข้ากันได้
ซีรีย์ 8-45 for 100mm square

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ ความตั้งฉาก

Please check the squareness tolerance table for the 90 degree Brackets squareness.

■ แนวคิดเกี่ยวกับโหลดที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีย์ 8-45 (ความกว้างร่อง 10 มม.) - สำหรับร่อง 2 แถว - เหล็กฉาก 90 องศาอัดขึ้นรูปชนิดหนาพิเศษสำหรับสี่เหลี่ยม 100 มม. ภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ตามที่แสดงในแผนภาพทางซ้าย กรอบสองกรอบตั้งอยู่ มีกรอบวางอยู่ระหว่างกัน และเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง แสดงโหลดที่อนุญาตต่อหน่วย
โหลดที่อนุญาตที่นี่หมายถึงโหลดที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งไว้ได้ (ไม่แตกหรือลื่น) เมื่อรูติดตั้งทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยสลักเกลียวและโหลดถูกใช้

ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา

■ซีรีย์ 8-45 (ความกว้างร่อง 10 มม.) - สำหรับร่อง 2 แถว -

ชื่อผลิตภัณฑ์	เหล็กฉาก 90 องศาอัดขึ้นรูปชนิดหนาพิเศษสำหรับสี่เหลี่ยม 100 มม. (ผลิตภัณฑ์นี้)	เหล็กฉาก 90 องศาอัดขึ้นรูปชนิดหนาสำหรับสี่เหลี่ยม 100 มม.	เหล็กฉาก 90 องศาอัดขึ้นรูปชนิดหนา	เหล็กฉาก 90 องศาอัดขึ้นรูปชนิดหนาพิเศษ	เหล็กฉาก 90 องศาอัดขึ้นรูปชนิดหนา รูติดตั้ง x 4	เหล็กฉาก 90 องศากลับด้านพร้อมส่วนยื่น	เหล็กฉาก 90 องศาชนิดบาง
ภาพ
รุ่นตัวแทน	HBLUW8-100	HBLTD8-100	HBLTD8-45	HBLTD8-45	HBLTDW8-45 HBLUDW8-45	HBLFSDW8-90 HBLFSDW8-100	HBLSD8-45
วัสดุ	A6N01SS-T5	A6N01SS-T5	A6063S-T5 A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	ADC12	A6N01SS-T5
มุมกรอบที่เหมาะสม	100 สี่เหลี่ยม	100 สี่เหลี่ยม	90 สี่เหลี่ยม	90 สี่เหลี่ยม	90 สี่เหลี่ยม	90 สี่เหลี่ยม/100 สี่เหลี่ยม	90 สี่เหลี่ยม
โหลดที่อนุญาต (N)	5586	2940	2940	3920	4410/5586	4986/5586	2352
คุณสมบัติ	เมื่อเทียบกับ HBLTD8-100 มีรูติดตั้งสี่รูแต่ละด้าน ทำให้เชื่อมต่อได้แน่นขึ้น	นี่คือเหล็กฉาก 90 องศาอัดขึ้นรูปสำหรับสี่เหลี่ยม 100 มม. มีการออกแบบที่สวยงามที่ป้องกันฝุ่นไม่ให้สะสม	นี่คือเหล็กฉาก 90 องศาอัดขึ้นรูปสำหรับสี่เหลี่ยม 90 มม. มีการออกแบบที่สวยงามที่ป้องกันฝุ่นไม่ให้สะสม	เมื่อเทียบกับ HBLTD8-45 ให้การเชื่อมต่อที่แข็งแรงขึ้นด้วยจำนวนสลักเกลียวเท่ากัน	เมื่อเทียบกับ HBLTD8-45 มีรูติดตั้งสี่รูแต่ละด้าน ทำให้เชื่อมต่อได้แน่นขึ้น	พื้นผิวการยึดมีส่วนยื่น ทำให้ง่ายต่อการตำแหน่งระหว่างการติดตั้ง	นี้มีประสิทธิภาพสำหรับการประหยัดพื้นที่ระหว่างการติดตั้ง ไม่ยื่นออกจากกรอบเมื่อเชื่อมต่อแบบกากบาท
