ขายึดหนา/หนาพิเศษ - ซีรีส์ 8-45, ร่อง 10 มม., 2 ร่องขึ้นไป

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เป็น เหล็กยึด ที่สามารถเชื่อมต่อ เฟรม ประเภทร่อง 2 แถวเข้ากับ เหล็กยึด เดียว

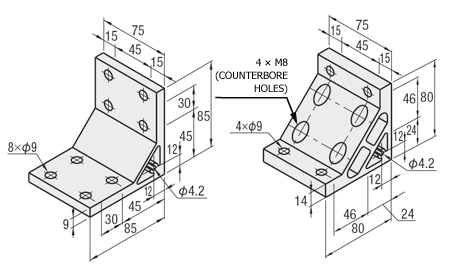

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

เหล็กฉาก 90 องศาแบบหนา
HBLTDW8-45

เหล็กฉาก 90 องศาแบบหนาพิเศษ
HBLUDW8-45

ประเภท	[M] วัสดุเหล็กฉาก 90 องศา	[S] การตกแต่งพื้นผิว
HBLTDW8-45	A6N01SS−T5	การอโนไดซ์อลูมิเนียม
HBLUDW8-45	A6N01SS−T5	การอโนไดซ์อลูมิเนียม

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่น

HBLTDW8-45

HBLUDW8-45

・รายการราคาด้านล่างนี้เป็นราคาณ เดือนเมษายน 2554
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว

[ ! ]สลักเกลียวและน็อตไม่รวมอยู่ในชุดเหล็กฉาก 90 องศา
กรุณาตรวจสอบตารางด้านล่างสำหรับสลักเกลียวและน็อตที่เข้ากันได้
หากต้องการซื้อชุดสลักเกลียวและน็อต กรุณาเลือกจากตัวกรอง "อุปกรณ์เสริม"
สำหรับรายละเอียดสเปกการ์ ตรวจสอบลิงก์ผลิตภัณฑ์แต่ละรายการภายใต้ "ชุดสลักเกลียวและน็อตที่ใช้งานได้" (สามารถซื้อแยกได้)

รุ่น	น้ำหนัก (กรัม)	สลักเกลียวและT-nutที่เข้ากันได้				โหลดที่อนุญาต (N)
		สลักเกลียว	ปริมาณ	T-nut	ปริมาณ
HBLTDW8-45	287	CBM8-20	8	HNTT8-8	8	4410
HBLUDW8-45	359	CBM8-15	4		8	5586
		CBM8-25

งานเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLTDW8-45	−	SET
HBLTDW8-45	−	C-SET

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะ	เหล็กฉาก 90 องศาที่ใช้งานได้
รูยึดฝาครอบเพิ่มเติม	C	เหล็กฉาก 90 องศาสามารถติดตั้งรูเกลียว M5 ทั้งสองด้านสำหรับติดฝาครอบได้ ตัวอย่างรุ่น: HBLTDW8-45-C (สกรูยึด:HCBM).	HBLFSDW8-90
			HBLFSDW8-100
			HBLTD8-45
			HBLUD8-45
			HBLTDW8-45
			HBLUDW8-45
			HBLTD8-100
			HBLUW8-100
			HBLPQ8-100

การดัดแปลง

รหัส

สเปก

เหล็กฉาก 90 องศาที่ใช้งานได้

ชุดสลักเกลียว
และน็อตที่ใช้งานได้

SET
SST
(สแตนเลสสตีล)
SEU
(น็อตสปริง
การประกอบก่อน)
SSU
(น็อตสปริง
สแตนเลสสตีล
การประกอบก่อน)
SEP
(น็อตสปริง
การประกอบหลัง)
SSP
(น็อตสปริง
สแตนเลสสตีล
การประกอบหลัง)
SEC(สลักเกลียวและน็อต
พร้อมแหวนรองประกอบ)

ชุดนี้รวมสลักเกลียวและน็อตที่ใช้งานได้สำหรับยึด เหล็กฉาก 90 องศากับเฟรม
(เพิ่มเข้าไปในราคา เหล็กฉาก 90 องศา)

(ตัวอย่าง) เมื่อระบุ HBLTD8-45

	สลักเกลียว		น็อต
รหัส	รุ่น	ปริมาณ	รุ่น	ปริมาณ
SET	CBM8-20	4	HNTT8-8	4
SST	SCB8-20		HNTTSN8-8
SEU	CBM8-20		HNTU8-8
SSU	SCB8-20		SHNTU8-8
SEP	CBM8-20		HNTP8-8
SSP	SCB8-20		SHNTP8-8
SEC	HCBST8-24		HNTT8-8

[ ! ]หากระบุสลักเกลียวอื่นนอกจาก HBLTD8-45 กรุณาตรวจสอบตารางสเปกสำหรับสลักเกลียวและน็อตที่เข้ากันได้

−

HBLFSDW8-90

HBLFSDW8-100

NBLTD8-45

HBLTD8-45

HBLUD8-45

HBLTDW8-45

HBLUDW8-45

HBLTD8-100

HBLUW8-100

HBLPQ8-100

[ ! ]เมื่อระบุ −SET, −SEU หรือ −SEP สลักเกลียวที่รวมอยู่ไม่เป็นไปตามมาตรฐาน RoHS

■ รายละเอียดชุดสลักเกลียวและน็อตที่เข้ากันได้ของ HBLTDW8-45 (แบบหนา) (สามารถซื้อแยกได้)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว			น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ปริมาณ	ประเภท	รุ่น	วัสดุ	สตอปเปอร์	ปริมาณ
SET	CBM8-20	เหล็ก	8	เข้าก่อน ออกก่อน	HNTT8-8	เหล็ก	ไม่มี	8
SST	SCB8-20	สแตนเลส	8	เข้าก่อน ออกก่อน	HNTTSN8-8	สแตนเลส	ไม่มี	8
SEU	CBM8-20	เหล็ก	8	เข้าก่อน ออกก่อน	HNTU8-8	เหล็ก	มี	8
SSU	SCB8-20	สแตนเลส	8	เข้าก่อน ออกก่อน	SHNTU8-8	สแตนเลส	มี	8
SEP	CBM8-20	เหล็ก	8	ใส่ภายหลัง	HNTP8-8	เหล็ก	มี	8
SSP	SCB8-20	สแตนเลส	8	ใส่ภายหลัง	SHNTP8-8	สแตนเลส	มี	8

■ รายละเอียดชุดสลักเกลียวและน็อตที่เข้ากันได้ของ HBLUDW8-45 (แบบหนาพิเศษ) (สามารถซื้อแยกได้)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว			สลักเกลียว			น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ปริมาณ	รุ่น	วัสดุ	ปริมาณ	ประเภท	รุ่น	วัสดุ	สตอปเปอร์	ปริมาณ
SET	CBM8-15	เหล็ก	4	CBM8-25	เหล็ก	4	เข้าก่อน ออกก่อน	HNTT8-8	เหล็ก	ไม่มี	8
SST	SCB8-15	สแตนเลส	4	SCB8-25	สแตนเลส	4	เข้าก่อน ออกก่อน	HNTTSN8-8	สแตนเลส	ไม่มี	8
SEU	CBM8-15	เหล็ก	4	CBM8-25	เหล็ก	4	เข้าก่อน ออกก่อน	HNTU8-8	เหล็ก	มี	8
SSU	SCB8-15	สแตนเลส	4	SCB8-25	สแตนเลส	4	เข้าก่อน ออกก่อน	SHNTU8-8	สแตนเลส	มี	8
SEP	CBM8-15	เหล็ก	4	CBM8-25	เหล็ก	4	ใส่ภายหลัง	HNTP8-8	เหล็ก	มี	8
SSP	SCB8-15	สแตนเลส	4	SCB8-25	สแตนเลส	4	ใส่ภายหลัง	SHNTP8-8	สแตนเลส	มี	8

คุณสมบัติของ เหล็กฉาก 90 องศา

เหล็กฉาก 90 องศาแบบรีด: ทำจากอลูมิเนียมรีด A6N01SS-T5 การตกแต่งพื้นผิวด้วยการอโนไดซ์
คุณสมบัติผลิตภัณฑ์: เมื่อเทียบกับเหล็กฉาก 90 องศาแบบหนา, เหล็กฉาก 90 องศานี้มีรูยึดมากกว่าเป็นสองเท่าทุกด้าน ทำให้มีการยึดที่แข็งแรงขึ้น

เฟรมที่เข้ากันได้
ซีรีย์ 8-45 สำหรับสี่เหลี่ยม 90 มม.

ข้อมูลทางเทคนิคของ เหล็กฉาก 90 องศา

■ ความตั้งฉาก

กรุณาตรวจสอบตารางความคลาดเคลื่อนความตั้งฉากสำหรับความตั้งฉากของ เหล็กฉาก 90 องศา

■ แนวคิดของโหลดที่อนุญาตของ เหล็กฉาก 90 องศา

ซีรีย์ 8-45 (ร่องกว้าง 10mm) - สำหรับร่อง 2 แถว - เหล็กฉาก 90 องศาแบบหนา มีรูยึด 4 รู รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ตามที่แสดงในแผนภาพด้านซ้าย เฟรมสองชิ้นถูกตั้งไว้ เฟรมถูกวางไว้ระหว่างเฟรมเหล่านั้น และ เหล็กฉาก 90 องศาสองตัวถูกยึดติดไว้ข้างใต้ แสดงโหลดที่อนุญาตต่อหน่วย
โหลดที่อนุญาตที่นี่หมายถึงโหลดที่ เหล็กฉาก 90 องศาสามารถคงตำแหน่ง (ไม่แตกหรือหลุด) ได้เมื่อรูยึดทั้งหมดบน เหล็กฉาก 90 องศาถูกยึดด้วยสลักเกลียวและมีโหลดกระทำ

ผลิตภัณฑ์ที่คล้ายกันของ เหล็กฉาก 90 องศา

■8-45 Series (groove width 10 mm) - For 2-row grooves -

Product name	เหล็กฉาก 90 องศาแบบหนาแบบรีด รูยึด x 4 (ผลิตภัณฑ์นี้)	เหล็กฉาก 90 องศาแบบหนาแบบรีด	เหล็กฉาก 90 องศาแบบหนาพิเศษแบบรีด	เหล็กฉาก 90 องศาพลิกกลับได้พร้อมส่วนยื่น	เหล็กฉาก 90 องศาแบบบาง	เหล็กฉาก 90 องศาแบบหนาแบบรีดสำหรับสี่เหลี่ยม 100 มม.	เหล็กฉาก 90 องศาแบบหนาพิเศษแบบรีดสำหรับสี่เหลี่ยม 100 มม.
รูปภาพ
รุ่นตัวแทน	HBLTDW8-45 HBLUDW8-45	HBLTD8-45	HBLTD8-45	HBLFSDW8-90 HBLFSDW8-100	HBLSD8-45	HBLTD8-100	HBLUW8-100
วัสดุ	A6N01SS-T5	A6063S-T5 A6N01SS-T5	A6N01SS-T5	ADC12	A6N01SS-T5	A6N01SS-T5	A6N01SS-T5
มุมเฟรมที่เหมาะสม	เหล็กฉาก 90 องศา	เหล็กฉาก 90 องศา	เหล็กฉาก 90 องศา	เหล็กฉาก 90 องศา/100 องศา	เหล็กฉาก 90 องศา	เหล็กฉาก 100 องศา	เหล็กฉาก 100 องศา
โหลดที่อนุญาต (N)	4410/5586	2940	3920	4986/5586	2352	2940	5586
คุณสมบัติ	เมื่อเทียบกับ HBLTD8-45 มีรูยึดสี่รูในแต่ละด้าน ทำให้มีการเชื่อมต่อที่แข็งแรงขึ้น	นี่คือ เหล็กฉาก 90 องศาแบบรีดสำหรับสี่เหลี่ยม 90 มม. มีการออกแบบที่สวยงามป้องกันฝุ่นสะสม	เมื่อเทียบกับ HBLTD8-45 ให้การเชื่อมต่อที่แข็งแรงขึ้นด้วยจำนวนสลักเกลียวเท่ากัน	พื้นผิวการติดตั้งมีส่วนยื่น ทำให้ง่ายต่อการจัดตำแหน่งระหว่างการติดตั้ง	มีประสิทธิภาพสำหรับการประหยัดพื้นที่ระหว่างการติดตั้ง ไม่ยื่นออกจากเฟรมเมื่อเชื่อมต่อกัน	นี่คือ เหล็กฉาก 90 องศาแบบรีดสำหรับสี่เหลี่ยม 100 มม. มีการออกแบบที่สวยงามป้องกันฝุ่นสะสม	เมื่อเทียบกับ HBLTD8-100 มีรูยึดสี่รูในแต่ละด้าน ทำให้มีการเชื่อมต่อที่แข็งแรงขึ้น

สินค้าที่เกี่ยวข้องของ เหล็กฉาก 90 องศา

■8-45 Series

ชื่อผลิตภัณฑ์	เฟรมอลูมิเนียม	จอยต์แบบบอด	ฝาเฟรม	ฝาครอบร่อง	น็อต
รูปถ่าย
หน้าเพจผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่
