ขายึดกลับด้านพร้อมส่วนยื่น - ซีรีส์ 8, ร่อง 10 มม., ร่อง 1 แถว (90 องศา)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

อนุญาตทั้ง การเชื่อมต่อสายไฟ ทรงตัว L และ การเชื่อมต่อสายไฟ ต่อข้าม ฉากยึด ไม่ยื่นออกมาจาก เฟรม แม้ว่าจะเชื่อมต่อข้ามกัน

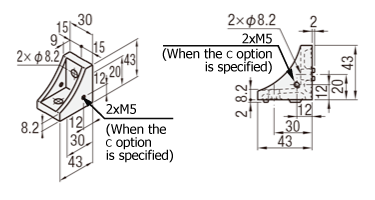

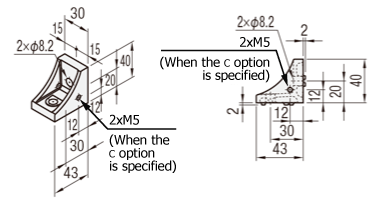

Drawing ระบุขนาดเหล็กฉาก 90 องศา

■ เหล็กฉาก 90 องศาถอยหลังแบบยื่นออกมา (ชนิดความลึก 40 มม.)
HBLFSNF8

■ เหล็กฉาก 90 องศาถอยหลังแบบมีส่วนยื่นออกมา
HBLFSN8 HBLFSNM8 (การชุบนิเกิลแบบไม่ใช้ไฟฟ้า)
HBLFSNB8 (อะลูไมต์สีดำ) CHBLFSN8 (การเคลือบสีอบ, สีเงิน)

ซีรีส์ 8 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดผกผันพร้อมส่วนที่ยื่นออกมา: รูปภาพที่เกี่ยวข้อง

ชนิด	[M]วัสดุ	[S]การเคลือบผิว
①HBLFSNF8	ADC12	−
②HBLFSN8		−
3HBLFSNB8		อลูมิเนียมอโนไดซ์สีดำ
④HBLFSNM8		การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
⑤CHBLFSN8		การเคลือบสีอบ (สีเงิน)

*การเคลือบสีอบ (สีเงิน) เป็นประเภทที่เข้ากับสีของกรอบที่ทาสีใส

ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา

รุ่น

HBLFSNF8

・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่น	มวล (กรัม)	โบลท์ รองรับการใช้งาน/ น็อต T				น้ำหนักบรรทุกที่อนุญาต (นิวตัน)
		โบลท์	จำนวนชิ้น	T-น็อต	จำนวนชิ้น
HBLFSNF8	48	CBM8−20	2	HNTT8−8	2	2058
HBLFSN8	50
HBLFSNB8 ^* (อะโนไดซ์สีดำ)
HBLFSNM8 (ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า)
CHBLFSN8 (สีอบ/สีเงิน)

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSNF8 HBLFSNF8	− −	SET C-SET

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะ	ขายึดที่ใช้งานได้
รู ยึดฝา ครอบเพิ่มเติม	C	เพิ่มก๊อกเข้ากับโครงยึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM)	HBLFSNF8
			HBLFSN8
			HBLFSNB8
			HBLFSNM8
			CHBLFSN8
			HBLFS8
			HBLFSB8
			HBLFSL8
			HBLFSNK8
			HBLFSNE8
			HBLFSR8
			HBLFSNT8

การเปลี่ยนแปลง

รหัส

ข้อมูลจำเพาะ

ขายึดที่ใช้งานได้

ตั้งสลักเกลียวและ
น็อต ที่เกี่ยวข้อง

SET
SST
(สแตนเลส)
SEU
(น็อต
สปริงพรีฟิต)
SSU ( น็อตสปริง
พรีฟิตสแตนเลส) SEP (น็อตสปริงฟิตติ้ง) SSP (น็อตสปริงฟิตติ้ง) สแตนเลสSEC ( โบลท์/ น็อต พร้อมแหวนรอง)

ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม (เพิ่มในราคาขายึด)

(ตัวอย่าง) เมื่อระบุ HBLFS8

	โบลท์		น็อต
รหัส	รุ่น	จำนวนชิ้น	รุ่น	จำนวนชิ้น
SET	CBM8-20	2	HNTT8-8	2
SST	SCB8-20		HNTTSN8-8
SEU	CBM8-20		HNTU8-8
SSU	SCB8-20		SHNTU8-8
SEP	CBM8-20		HNTP8-8
SSP	SCB8-20		SHNTP8-8
SEC	HCBST8-24		HNTT8-8

[ ! ]เมื่อระบุผลิตภัณฑ์อื่นที่ไม่ใช่ HBLFS8 โปรดตรวจสอบโบลท์และน็อตที่รองรับการใช้งาน

−

HBLFSNF8

HBLFSN8

HBLFSNB8

HBLFSNM8

CHBLFSN8

HBLFS8

HBLFSB8

HBLFSL8

HBLFSNK8

HBLFSNE8

HBLFSR8

HBLFSNT8

[ ! ]โบลต์สำหรับตัวยึดอะลูไมต์สีดำ ขั้วไฟฟ้าประจุบวก (สีดำ) คือ HCBMTB (ไตรวาเลนท์โครเมตสีดำ)
[ ! ]หากระบุ -SET, -SEU, -SEP สำหรับขายึดอื่นที่ไม่ใช่อะลูไมต์สีดำหรือตำแหน่งอิเล็กโทรดประจุบวก (สีดำ) สลักเกลียวที่ติดอยู่นั้นไม่เป็นไปตามข้อกำหนด RoHS

รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา

■ การเจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLFSN8-C

■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา

รูปแบบการตัดเฉือนเพิ่มเติม	โบลท์		น็อต
รูปแบบการตัดเฉือนเพิ่มเติม	รุ่น	วัสดุ	ชนิด	รุ่น	วัสดุ	ตัวอุด
SET	CBM8-20	เหล็ก	เข้าก่อน	HNTT8-8	เหล็ก	ไม่มี
SST	SCB8-20	สแตนเลส	เข้าก่อน	HNTTSN8-8	สแตนเลส	ไม่มี
SEU	CBM8-20	เหล็ก	เข้าก่อน	HNTU8-8	เหล็ก	ใช่
SSU	SCB8-20	สแตนเลส	เข้าก่อน	SHNTU8-8	สแตนเลส	ใช่
SEP	CBM8-20	เหล็ก	เข้าช้า	HNTP8-8	เหล็ก	ใช่
SSP	SCB8-20	สแตนเลส	เข้าช้า	SHNTP8-8	สแตนเลส	ใช่
SEC	HCBST8-24	เตารีด (พร้อมเครื่องซักผ้า)	เข้าก่อน	HNTT8-8	เหล็ก	ไม่มี

ตัวอย่างการใช้งานเหล็กฉาก 90 องศา

คุณสมบัติเหล็กฉาก 90 องศา: ประเภทที่มีส่วนที่ยื่นออกมาพอดีกับร่องเฟรม
ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่ายขึ้น

สามารถติดตั้งได้ทั้งทิศทาง

■ เมื่อใช้ HBLFSNF5 ของเหล็กฉาก 90 องศา
ขายึดจะไม่ยื่นออกมาจากเฟรมแม้ว่าจะเชื่อมต่อแบบไขว้ก็ตาม

ซีรีส์ 8 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดผกผันพร้อมส่วนที่ยื่นออกมา รูปภาพที่เกี่ยวข้อง 1_ ตัวอย่างการใช้งาน

การเชื่อมต่อรูปตัว L

การเชื่อมต่อข้าม

มีเหล็กฉาก 90 องศาสำหรับร่องสองแถวให้เลือกด้วย

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 8 (ความกว้างร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดผกผันพร้อมส่วนที่ยื่นออกมา รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมระหว่างเฟรมเหล่านั้น และมีเหล็กฉาก 90 องศาสองตัวติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด

วิธีติดตั้งชุดน็อตพร้อมแหวนรอง (-SEC) ของเหล็กฉาก 90 องศา

■วิธีติดตั้งเหล็กฉาก 90 องศาเฟรมอะลูมิเนียมพร้อมแหวนรองสปริงและชุดสลักเกลียว (-SEC)

เมื่อเปรียบเทียบกับโบลท์ซีรีส์อื่นๆ ที่มีแหวนรองสปริง ผลิตภัณฑ์นี้จะกีดขวางหัวโบลท์ ดังนั้นจึงต้องใช้ความระมัดระวังในการขันให้แน่น
เราจะแสดงวิธีการติดตั้งให้คุณ

ขั้นตอนที่ 1 ลำดับการติดตั้งเหล็กฉาก 90 องศา

ขั้นตอนที่ 2 การขันโบลท์หกเหลี่ยมให้แน่น

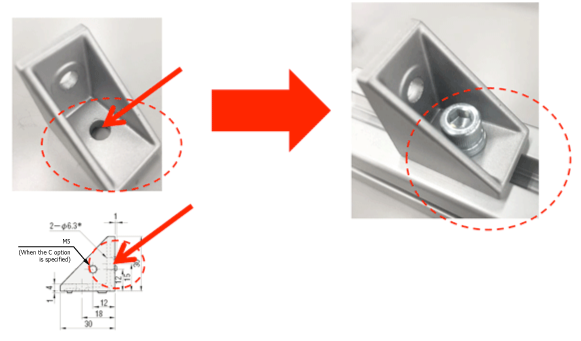

ขันสลักเกลียวหกเหลี่ยมให้แน่น รูปภาพที่เกี่ยวข้อง 1_วิธีการติดตั้ง: รูปภาพที่เกี่ยวข้อง

จากสองรู ให้ติดตั้งจากรูด้านบน

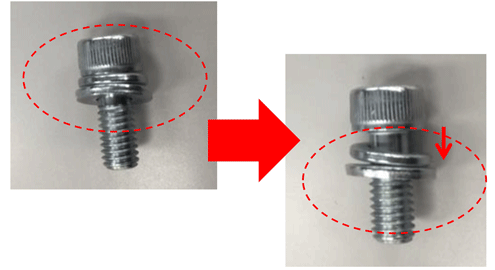

ขั้นตอนที่ 3 ปรับตำแหน่งของแหวนรองสปริงโบลต์

จากนั้นกดส่วนแหวนรองสปริงของสลักเกลียวด้วยมือหากสภาพนี้ยังคงอยู่เมื่อขันโบลต์ที่เหลือ หัว
ของโบลต์ที่ขันไว้ก่อนหน้านี้
จะรบกวนและไม่สามารถติดตั้งได้ รูปภาพที่เกี่ยวข้อง 1_วิธีการติดตั้ง: รูปภาพที่เกี่ยวข้อง

ขั้นตอนที่ 4 ขันโบลท์หกเหลี่ยมให้แน่น
สุดท้าย บิดโบลท์หกเหลี่ยมเพื่อติดตั้ง

อย่างที่คุณเห็น ต้องใช้ความระมัดระวังเมื่อติดตั้งแหวนรองบนโครงยึดถอยหลังซีรีส์ 8 ที่มีส่วนยื่นออกมา
หากติดด้านใดด้านหนึ่งล่วงหน้าได้ยาก เราแนะนำให้ใช้ผลิตภัณฑ์ดังต่อไปนี้

<ผลิตภัณฑ์ทดแทน>
กรณีที่ 1: เมื่อเปลี่ยนสลักเกลียวโดยไม่เปลี่ยนตัวยึด
HBLFSN6-SET(เปลี่ยนชุดสลักเกลียวและน็อตที่ใช้สำหรับงานเพิ่มเติม)

กรณีที่ 2: เมื่อเปลี่ยนตัวยึดโดยไม่เปลี่ยนสลักเกลียวที่มีแหวนรองสปริง
HBLFSH6-SEC(เปลี่ยนเป็นตัวยึดที่มีรูวงรีด้านเดียว)
รูที่ด้านหนึ่งของตัวยึดเป็นรูวงรี ดังนั้นถึงแม้จะใช้สลักเกลียวหกเหลี่ยมที่มีแหวนรองในตัว หัวสลักเกลียวยังคงสามารถใช้ในการติดตั้งได้โดยไม่เกิดการรบกวน

สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา

■ เหล็กฉาก 90 องศาแบบยื่นออกมา

มีส่วนยื่นออกมาบนพื้นผิวติดตั้งเพื่อป้องกันการหมุน

ชื่อสินค้า	ขายึด ถอยหลัง พร้อมส่วนที่ยื่นออกมา	ขายึดซี่โครงเดี่ยว	ตัวยึดที่มีส่วนยื่นออกมาด้านหนึ่ง	ตัวยึดน็อต	ตัวยึดพร้อมฝาครอบ	ตัวยึดรูยาวด้านเดียว
ภาพผลิตภัณฑ์			ไม่มีส่วนที่ยื่นออกมาด้านใดด้านหนึ่งและสามารถเชื่อมต่อกับแผ่นเพลทได้
วัสดุ	ADC12	ADC12	ADC12	ADC12	ADC12	ADC12
คุณสมบัติ	พื้นผิวติดตั้งมีส่วนยื่นออกมาเพื่อความสะดวกในการวางตำแหน่งระหว่างการติดตั้ง นี่เป็นประเภทออร์โธดอกซ์ที่สุด	ประเภทนี้มีซี่โครง (ด้านข้าง) เพียงด้านเดียว ทำให้ง่ายต่อการหมุนประแจหกเหลี่ยม	ส่วนยื่นออกมามีด้านเดียวเท่านั้นและมีประโยชน์เมื่อเชื่อมต่อเฟรม/เพลต	ประเภทนี้มีส่วนยื่นออกมายาวเพื่อยึดน็อต และไม่จำเป็นต้องปรับตำแหน่งน็อตอย่างละเอียด	ประเภทนี้มีฝาปิดกันฝุ่น สุขอนามัยที่ดีเยี่ยมเนื่องจากไม่มีฝุ่นสะสมอยู่ภายใน	ชนิดนี้มีรูยาวด้านหนึ่ง หัวโบลท์ไม่รบกวนแม้ว่าจะใช้โบลท์ที่มีแหวนรองในตัวก็ตาม
โมเดลตัวแทน	สินค้าชิ้นนี้	HBLFSL8	HBLFSNK8	HBLFSR8	HBLFSNT8	HBLFSH8
