ขายึดเยื้องศูนย์ - ซีรีส์ 6, ร่อง 8 มม., 1 ร่อง
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ตำแหน่ง รูจะเยื้องศูนย์และสามารถใช้ได้ทั้งแผ่นหนา 3 มม. และ 5 มม.

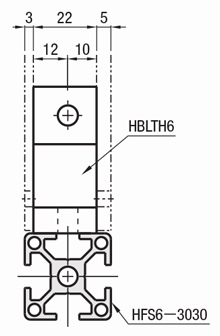

Drawing ระบุขนาดของเหล็กฉาก 90 องศา
HBLTH6
[M] วัสดุของเหล็กฉาก 90 องศา: A6N01SS-T5 [S] การเคลือบผิว: อโนไดซ์
ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา
| รุ่นของเหล็กฉาก 90 องศา |
| HBLTH6 |
・รายการราคาด้านล่างเป็นข้อมูลล่าสุดณ เดือนเมษายน 2011
・หากต้องการตรวจสอบราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
・หากต้องการตรวจสอบราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
| รุ่นของเหล็กฉาก 90 องศา | น้ำหนัก (กรัม) | สลักเกลียวและทีนัทที่เหมาะสม | แรงรับน้ำหนักที่อนุญาต (นิวตัน) | |||
| ประเภทเหล็กฉาก 90 องศา | สลักเกลียว | จำนวน | ทีนัท | จำนวน | ||
| HBLTH6 | 44 | CBM6-15 | 2 | HNTT6-6 | 2 | 1176 |
การประมวลผลพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่นของเหล็กฉาก 90 องศา | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLTH6 HBLTH6 | − − | SET C−SET |
| การแปรรูป | รหัส | รายละเอียด | รุ่นเหล็กฉาก 90 องศาที่ใช้ได้ |
| การเจาะรูสำหรับติดฝาครอบเพิ่มเติม | C | เหล็กฉาก 90 องศาจะถูกต๊าปเกลียวเพื่อยึดฝาครอบ (M5 ทั้งสองด้าน) (ใช้สกรู HCBM)  | HBLUS6 |
| HBLTH6 | |||
| HBLTF6 | |||
| HBLTSW6 | |||
| HBLTS6-5L | |||
| HBLTS6-5R |
| การแปรรูป | รหัส | รายละเอียด | รุ่นเหล็กฉาก 90 องศาที่ใช้ได้ | |||||||||||||||||||||||||||||||||
| รวมสลักเกลียวและน็อตที่ใช้ได้ | SET SST (สแตนเลส) SEU (น็อตสปริงก่อนประกอบ) SSU (น็อตสปริงก่อนประกอบ สแตนเลส) SEP (น็อตสปริงหลังประกอบ) SSP (น็อตสปริงหลังประกอบ สแตนเลส) SEC (น็อตและสลักเกลียวพร้อมแหวนรอง) | สลักเกลียวและน็อตที่ใช้สำหรับยึดฉาก 90 องศาเข้ากับเฟรมรวมอยู่ในชุดนี้แล้ว (ถูกรวมในราคาของฉากยึดแล้ว) (ตัวอย่าง) เมื่อละบุรุ่น HBLTH6:
| - | |||||||||||||||||||||||||||||||||
| HBLUS6 | ||||||||||||||||||||||||||||||||||||
| HBLUSB6 | ||||||||||||||||||||||||||||||||||||
| HBLTH6 | ||||||||||||||||||||||||||||||||||||
| HBLTF6 | ||||||||||||||||||||||||||||||||||||
| HBLTSW6 | ||||||||||||||||||||||||||||||||||||
| HBLDSW6 | ||||||||||||||||||||||||||||||||||||
| HBLDSWT6 | ||||||||||||||||||||||||||||||||||||
| HBLTS6-5L | ||||||||||||||||||||||||||||||||||||
| HBLTS6-5R | ||||||||||||||||||||||||||||||||||||
! ]หากระบุ -SET, -SEU หรือ -SEP กับเหล็กฉาก 90 องศาที่ยังไม่ผ่านการชุบดำ สลักเกลียวที่ให้มาจะไม่เป็นไปตามข้อกำหนด RoHS
รายละเอียดการประมวลผลพิ่มเติมของเหล็กฉาก 90 องศา
■ การเจาะรูเพื่อติดตั้งฝาครอบ (-C)
สามารถเพิ่มรูเกลียว M5 ที่ทั้งสองด้านได้
ตัวอย่างรุ่นที่ผ่านการแปรรูป: HBLTH6-C
■ รายละเอียดชุดสลักเกลียวและน็อตที่ใช้ร่วมกันได้
| รุ่นหลังแปรรูปเพิ่มเติม | สลักเกลียว | น็อต | ||||
|---|---|---|---|---|---|---|
| รุ่นเหล็กฉาก 90 องศา | วัสดุ | ประเภท | รุ่น | วัสดุ | ตัวหยุด (Stopper) | |
| SET | CBM6-15 | เหล็ก | ประกอบจากด้านหน้า | HNTT6-6 | เหล็ก | ไม่มี |
| SST | SCB6-15 | สแตนเลส | ประกอบจากด้านหน้า | HNTTSN6-6 | สแตนเลส | ไม่มี |
| SEU | CBM6-15 | เหล็ก | ประกอบจากด้านหน้า | HNTU6-6 | เหล็ก | มี |
| SSU | SCB6-15 | สแตนเลส | ประกอบจากด้านหน้า | SHNTU6-6 | สแตนเลส | มี |
| SEP | CBM6-15 | เหล็ก | ประกอบภายหลัง | HNTP6-6 | เหล็ก | มี |
| SSP | SCB6-15 | สแตนเลส | ประกอบภายหลัง | SHNTP6-6 | สแตนเลส | มี |
| SEC | HCBST6-20 | เหล็ก (พร้อมแหวนรอง) | ประกอบจากด้านหน้า | HNTT6-6 | เหล็ก | ไม่มี |
วิธีใช้งานเหล็กฉาก 90 องศา
[ ! ]เมื่อติดตั้งแผ่นฝาครอบที่มีความหนา 3 มม. หรือ 5 มม.
สามารถจัดแนวให้เสมอกับผิวเฟรมได้
ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา
■6 ซีรีส์ (ความกว้างร่อง 8 มม.) - สำหรับร่องเดี่ยว - ข้อต่อฉากแบบเอ็กซ์ทรูชัน
| ชื่อสินค้า | ข้อต่อเอียง | ข้อต่อหนา | ข้อต่อหนาพิเศษ | ข้อต่อฉากหนา / ข้อต่อสามเหลี่ยม | ข้อต่อด้านไม่เท่ากัน | ข้อต่อเชื่อมเฟรมต่างขนาด | ข้อต่อฉากบาง |
|---|---|---|---|---|---|---|---|
| รูปสินค้า |
|
|
|
|
|
|
|
| คุณสมบัติ | ตำแหน่งรูจะเยื้องจากศูนย์ ทำให้เมื่อติดตั้งแผ่นด้านข้าง สามารถติดตั้งแผ่นหนา 3 มม./5 มม. โดยให้เสมอกับผิวเฟรมได้ | ชนิดนี้ทำจากวัสดุเดียวกับเฟรมอะลูมิเนียมและผ่านการอโนไดซ์ เหมาะสำหรับการใช้งานที่ต้องการความกลมกลืนกับเฟรม | ข้อต่อฉากหนาและสลักเกลียวมีจำนวนเท่ากัน ทำให้ยึดติดได้แน่นหนายิ่งขึ้น | ชนิดนี้มีรูติดตั้งสองรูด้านหนึ่ง ใช้สลักเกลียวสี่ตัว ทำให้เชื่อมต่อเฟรมได้แน่นหนายิ่งขึ้น | ความยาวและความกว้างไม่เท่ากัน จึงสามารถติดตั้งในพื้นที่แคบได้ | รูติดตั้งวางสลับกัน มีแบบที่สามารถเชื่อมเฟรมขนาด 20 มม. กับ 30 มม., 40 มม., 45 มม. กับ 30 มม. ได้ | ข้อต่อฉากนี้จะไม่ยื่นออกจากเฟรมเมื่อต่อข้ามเฟรม ทำให้สามารถใช้งานในพื้นที่แคบได้ |
| น้ำหนักที่รับได้ | 1176 | 1176 | 1176 | 1764 | 1470 | - | 980/1568/2352 |
| รุ่นตัวแทน | ผลิตภัณฑ์นี้ | HBLTS6 | HBLUS6 | HBLTSW6 (ชนิดหนา) | HBLTF6 | HBLTS6-5L | HBLSS6 |
| HBKTST6 (แบบประมวลผลฉาก) | HBKUS6 (แบบประมวลผลฉาก) | HBLDSWT6 (รูปสามเหลี่ยม) | HBLTS8-6L | HBLSP6 (มีปุ่มยื่น) |
■ความแตกต่างระหว่างเหล็กฉาก 90 องศาชนิดรีดและข้อต่อแบบมีปุ่มนูน
| [ผลิตภัณฑ์นี้] เหล็กฉาก 90 องศาชนิดรีด
| · วัสดุของข้อต่อฉากชนิดรีดคือ A6N01SS-T5 ผลิตจากอะลูมิเนียมรีด และผ่านการอโนไดซ์ผิว · เหมาะสำหรับงานที่ต้องการให้ภาพลักษณ์กลมกลืนกับเฟรม และมีโครงสร้างป้องกันการสะสมของฝุ่น · แข็งแรงกว่าข้อต่อฉากแบบมีปุ่มนูน จึงเหมาะสำหรับจุดที่ต้องการความแข็งแรง |
| ข้อต่อฉากแบบมีปุ่มนูน
| ・ข้อต่อแบบมีปุ่มนูนทำจากวัสดุ ADC12 โดยการหล่อขึ้นรูป โดยทั่วไปจะไม่ผ่านการอโนไดซ์ และมีราคาถูกกว่าข้อต่อฉากชนิดรีดที่ขนาดเท่ากัน ・ปุ่มนูนทำหน้าที่เป็นตัวหยุดการหมุนระหว่างการยึด ทำให้งานติดตั้งง่ายขึ้น ・มีเหล็กฉาก 90 องศาหลากหลายแบบพร้อมฟังก์ชันเพิ่มเติม |
ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา
■ ความตั้งฉาก
■ แนวคิดเกี่ยวกับน้ำหนักที่เหล็กฉาก 90 องศารับได้
ตามภาพด้านซ้าย เฟรมสองชุดถูกจัดวางโดยมีเฟรมอีกหนึ่งชุดคั่นกลาง และเหล็กฉาก 90 องศาสองตัวติดอยู่ด้านล่าง โดยค่าที่แสดงเป็นน้ำหนักที่ข้อต่อสามารถรับได้ต่อหนึ่งชุด
น้ำหนักที่ระบุคือค่าน้ำหนักที่ข้อต่อฉากสามารถรักษาตำแหน่งไว้ได้ (โดยไม่แตกหรือเลื่อน) เมื่อมีการยึดรูทั้งหมดของข้อต่อด้วยสลักเกลียวและมีการใช้น้ำหนักกดลง
น้ำหนักที่ระบุคือค่าน้ำหนักที่ข้อต่อฉากสามารถรักษาตำแหน่งไว้ได้ (โดยไม่แตกหรือเลื่อน) เมื่อมีการยึดรูทั้งหมดของข้อต่อด้วยสลักเกลียวและมีการใช้น้ำหนักกดลง
