ฉากยึดสามเหลี่ยมสำหรับอลูมิเนียมเฟรมซีรีส์ 6 - ร่องกว้าง 8 มม., 1 ร่อง

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

ฉากยึดแบบอัดรีดที่มีรูติดตั้ง 2 รูด้านเดียว สามารถเชื่อมต่อเฟรมได้อย่างมั่นคงยิ่งขึ้น

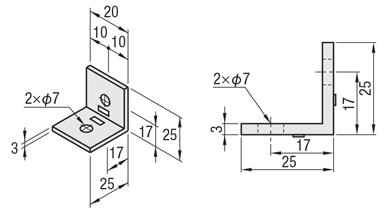

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

HBLDSW6
(ประเภทไม่ยื่นออกมา)

HBLDSWT6
(ประเภทยื่นออกมา)

HBLDSWT6

ซีรีย์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่องเดี่ยว - เหล็กฉาก 90 องศา: ภาพที่เกี่ยวข้อง

[M] วัสดุเหล็กฉาก 90 องศา: A6N01SS-T5 [S] การรักษาพื้นผิว: อนาไดซ์

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่นเหล็กฉาก 90 องศา

HBLDSW6

・รายการราคาด้านล่างเป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด ให้คลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

[ ! ]สลักเกลียวและน็อตไม่รวมอยู่กับเหล็กฉาก 90 องศา
กรุณาตรวจสอบตารางด้านล่างสำหรับสลักเกลียวและน็อตที่เข้ากันได้
หากคุณต้องการซื้อชุดสลักเกลียวและน็อต กรุณาเลือกจากตัวกรอง "อุปกรณ์เสริม"
สำหรับรายละเอียดสเปค กรุณาตรวจสอบลิงก์ผลิตภัณฑ์แต่ละรายการภายใต้ "ชุดสลักเกลียวและน็อตที่ใช้ได้" (สามารถซื้อแยกได้)

รุ่นเหล็กฉาก 90 องศา	มวล (g)	สลักเกลียวและน็อตตัวทีที่เข้ากันได้				โหลดที่อนุญาต (N)
ประเภท		สลักเกียว	คุณภาพ	น็อตตัวที	คุณภาพ
HBLDSW6	100	CBM6-12	4	HNTT6-6	4	1764
HBLDSWT6	110

งานเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่นเหล็กฉาก 90 องศา	−	(SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLDSW6	−	SET

การปรับแต่ง

รหัส

สเปค

เหล็กฉาก 90 องศาที่ใช้ได้

สลักเกลียวและน็อต
ที่ใช้ได้
รวมอยู่ด้วย

SET
SST
(สแตนเลส)
SEU
(น็อตสปริงประกอบล่วงหน้า)
SSU
(น็อตสปริงประกอบล่วงหน้า)
(สแตนเลส)
SEP
(น็อตสปริงหลังการประกอบ น็อตสปริงประกอบ)
SSP
(น็อตสปริงหลังการประกอบ น็อตสปริงประกอบ)
(สแตนเลส)
SEC
(สลักเกลียวและน็อตประกอบแหวนรอง)

ชุดนี้รวมสลักเกลียวและน็อตที่ใช้ได้สำหรับติดเหล็กฉาก 90 องศากับโครง
(เพิ่มในราคาเหล็กฉาก 90 องศา)

(ตัวอย่าง) เมื่อระบุ HBLDSW6

	สลักเกลียว		น็อต
รหัส	รุ่น	คุณภาพ	รุ่น	คุณภาพ
SET	CBM6-12	4	HNTT6-6	4
SST	SCB6-12		HNTTSN6-6
SEU	CBM6-12		HNTU6-6
SSU	SCB6-12		SHNTU6-6
SEP	CBM6-12		HNTP6-6
SSP	SCB6-12		SHNTP6-6

[ ! ]หากคุณระบุผลิตภัณฑ์อื่นนอกจาก HBLDSW6 กรุณาตรวจสอบสลักเกลียวและน็อตที่เข้ากันได้ที่สอดคล้องกัน

HBLUS6

HBLUSB6

HBLTH6

HBLTF6

HBLTSW6

HBLDSW6

HBLDSWT6

HBLTS6-5L

HBLTS6-5R

[ ! ]สลักเกลียวสำหรับเหล็กฉาก 90 องศาอนาไดซ์สีดำคือ HCBMTB (โครเมตไตรวาเลนต์สีดำ)[
! ]เมื่อระบุ -SET, -SEU, หรือ -SEP กับเหล็กฉาก 90 องศาอื่นนอกจากเหล็กฉาก 90 องศาอนาไดซ์สีดำ สลักเกลียวที่รวมอยู่นั้นไม่เป็นไปตามมาตรฐาน RoHS

รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา

■รายละเอียดชุดสลักเกลียวและน็อตที่ใช้ได้ (สามารถซื้อแยกได้)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุเหล็กฉาก 90 องศา	ประเภท	รุ่น	วัสดุ	ตัวหยุด
SET	CBM6-12	เหล็ก	เข้าก่อน ออกก่อน	HNTT6-6	เหล็ก	ไม่มี
SST	SCB6-12	สแตนเลส	เข้าก่อน ออกก่อน	HNTTSN6-6	สแตนเลส	ไม่มี
SEU	CBM6-12	เหล็ก	เข้าก่อน ออกก่อน	HNTU6-6	เหล็ก	มี
SSU	SCB6-12	สแตนเลส	เข้าก่อน ออกก่อน	SHNTU6-6	สแตนเลส	มี
SEP	CBM6-12	เหล็ก	ใส่ทีหลัง	HNTP6-6	เหล็ก	มี
SSP	SCB6-12	สแตนเลส	ใส่ทีหลัง	SHNTP6-6	สแตนเลส	มี

วิธีการใช้งานเหล็กฉาก 90 องศา

นี่คือเหล็กฉาก 90 องศาที่ถูกอัดขึ้นรูปด้วยรูยึดสองรูที่ด้านหนึ่ง ทำให้สามารถเชื่อมต่อกับโครงได้แข็งแรงขึ้น

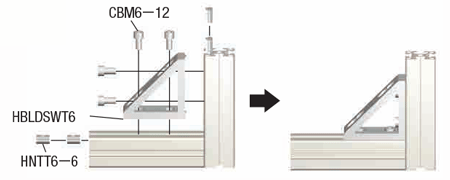

■ตัวอย่างการใช้งาน HBLDSWT6

ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา

■ซีรีย์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่องแถวเดียว - เหล็กฉาก 90 องศาประเภทอัดขึ้นรูป

ชื่อผลิตภัณฑ์	เหล็กฉาก 90 องศาหนา/ สามเหลี่ยม เหล็กฉาก 90 องศา	เหล็กฉาก 90 องศาหนา	เหล็กฉาก 90 องศา หนาพิเศษ	เหล็กฉาก 90 องศาเยื้องศูนย์	เหล็กฉาก 90 องศา ไม่เท่ากัน	เหล็กฉาก 90 องศาเชื่อมต่อ โครงขนาด ต่างกัน	เหล็กฉาก 90 องศาบาง
ภาพผลิตภัณฑ์
คุณสมบัติ	ประเภทนี้มีรูยึดสองรูที่ด้านหนึ่ง ใช้สลักเกลียวสี่ตัว ทำให้สามารถเชื่อมต่อกับโครงได้ปลอดภัยมากขึ้น	ประเภทนี้ทำจากวัสดุเดียวกับโครงอลูมิเนียมและได้รับการอนาไดซ์ มีประสิทธิภาพเมื่อคุณต้องการรวมรูปลักษณ์กับโครง	จำนวนสลักเกลียวเท่ากับเหล็กฉาก 90 องศาหนา ทำให้สามารถเชื่อมต่อได้แข็งแรงขึ้น	ตำแหน่งรูเยื้องศูนย์ ดังนั้นเมื่อติดแผ่นที่ด้านข้าง แผ่นหนา 3มม./5มม. สามารถติดตั้งให้อยู่ในแนวเดียวกับพื้นผิวโครง	ความยาวและความกว้างไม่เท่ากัน ทำให้สามารถติดตั้งในพื้นที่แคบได้	รูยึดเรียงสลับกัน มีประเภทที่สามารถเชื่อมต่อกับโครงสี่เหลี่ยม 20มม. และ 30มม. และโครงสี่เหลี่ยม 40มม., 45มม. และ 30มม.	เหล็กฉาก 90 องศานี้ไม่ยื่นออกจากโครงเมื่อเชื่อมต่อขวาง ทำให้เหมาะสำหรับใช้ในพื้นที่แคบ
โหลดที่อนุญาต	1764	1176	1176	1176	1470	-	980/1568/2352
รุ่นตัวแทน	HBLTSW6 (thick type)	HBLTS6	HBLUS6	HBLTH6	HBLTF6	HBLTS6-5L	HBLSS6
รุ่นตัวแทน	ผลิตภัณฑ์นี้ (สามเหลี่ยม)	HBKTST6 (ประเภทประมวลผลมุมฉาก)	HBKUS6 (ประเภทประมวลผลมุมฉาก)	HBLTH6	HBLTF6	HBLTS8-6L	HBLSP6 (พร้อมยื่นออกมา)

■ความแตกต่างระหว่างเหล็กฉาก 90 องศาประเภทอัดขึ้นรูปและเหล็กฉาก 90 องศาประเภทยื่นออกมา

[ผลิตภัณฑ์นี้] เหล็กฉาก 90 องศาประเภทอัดขึ้นรูป

ซีรีย์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่องเดี่ยว - เหล็กฉาก 90 องศา ภาพที่เกี่ยวข้อง 1_ความแตกต่างของเหล็กฉาก 90 องศา

· เหล็กฉาก 90 องศาอัดขึ้นรูปทำจากวัสดุอลูมิเนียมอัดขึ้นรูป A6N01SS-T5 พื้นผิวได้รับการอนาไดซ์
· มีประสิทธิภาพเมื่อคุณต้องการรวมรูปลักษณ์กับโครง ถูกออกแบบมาเพื่อป้องกันการสะสมของฝุ่น
· แข็งแรงกว่าเหล็กฉาก 90 องศาที่มียื่นออกมา ทำให้เหมาะสำหรับพื้นที่ที่ต้องการความแข็งแรง

เหล็กฉาก 90 องศายื่นออกมา

· เหล็กฉาก 90 องศายื่นออกมาถูกหล่อจากวัสดุ ADC12 โดยทั่วไปไม่ได้รับการอนาไดซ์และมีราคาถูกกว่าเหล็กฉาก 90 องศาอัดขึ้นรูปขนาดเดียวกัน
· ส่วนที่ยื่นออกมาทำหน้าที่เป็นตัวหยุดการหมุนระหว่างการทำงานขันเกลียว ทำให้ใช้งานง่ายขึ้น
· มีเหล็กฉาก 90 องศาหลายประเภทที่มีฟังก์ชันเพิ่มเติมให้เลือกใช้

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ ความตั้งฉาก

กรุณาตรวจสอบตารางความคลาดเคลื่อนของความตั้งฉากสำหรับความตั้งฉากของเหล็กฉาก 90 องศา

■ แนวคิดโหลดที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีย์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่องเดี่ยว - เหล็กฉาก 90 องศา ภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ตามที่แสดงในแผนภาพด้านซ้าย โครงสองชิ้นถูกตั้งขึ้น โครงหนึ่งถูกวางระหว่างพวกมัน และเหล็กฉาก 90 องศาสองตัวถูกติดด้านล่าง แสดงโหลดที่อนุญาตต่อหน่วย
โหลดที่อนุญาตที่นี่หมายถึงโหลดที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (โดยไม่แตกหรือลื่น) เมื่อรูยึดทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยสลักเกลียวและมีโหลดกระทำ
