ฉากยึดแบบหนา - สำหรับ 3 ร่อง - สำหรับเฟรมอลูมิเนียม ซีรีส์ 6 (ร่องกว้าง 8 มม.)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เฟรมแบบ 3 ร่องสามารถเชื่อมต่อได้ด้วยฉากยึดเพียงชิ้นเดียว รองรับการใช้งานกับซีรีส์ 6 แบบเหลี่ยม 90

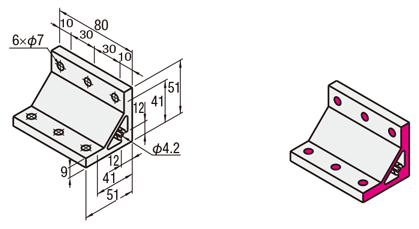

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

NBLTT6
HBLTT6

[ ! ]NBLTT6
ไม่มีการชุบผิวอะลูมิเนียมแบบอโนไดซ์ทั้งสองด้านหรือรูสกรู

ซีรีส์ 6 (ร่องกว้าง 8 มม.) - สำหรับร่อง 3 แถว - เหล็กฉาก 90 องศาแบบอัดหนา: รูปภาพที่เกี่ยวข้อง

[ ! ]พื้นผิวสัมผัสของโครงอะลูมิเนียมถูกกลึงเพื่อรับประกันความตั้งฉาก
[ ! ]สำหรับความตั้งฉากของเหล็กฉาก 90 องศา กรุณาอ้างอิงจากตารางค่าความคลาดเคลื่อนของความตั้งฉาก
[ ! ]รุ่น NBLTT6 ไม่ได้ผ่านการกลึง ค่าความคลาดเคลื่อนของความตั้งฉากคือ ±1°

ประเภท	[M] วัสดุ	[S] การเคลือบผิว
NBLTT6	A6063S−T5	อะลูมิเนียมชุบผิวแบบอโนไดซ์[ ! ]
HBLTT6	A6N01SS−T5	อะลูมิเนียมชุบผิวแบบอโนไดซ์[ ! ]

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่น

HBLTT6

・รายการราคาในตารางด้านล่างเป็นข้อมูลณ เดือนเมษายน 2011
・หากต้องการตรวจสอบราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว

[ ! ]สกรูและน็อตไม่ได้รวมอยู่ในชุดเหล็กฉาก 90 องศา
โปรดตรวจสอบตารางด้านล่างสำหรับสกรูและน็อตที่สามารถใช้งานร่วมกันได้
หากต้องการซื้อชุดสกรูและน็อต โปรดเลือกจากตัวกรอง “อุปกรณ์เสริม”
สำหรับข้อมูลจำเพาะโดยละเอียด โปรดตรวจสอบลิงก์ของแต่ละผลิตภัณฑ์ภายใต้หัวข้อ “ชุดสกรูและน็อตที่ใช้ร่วมกันได้” (สามารถซื้อแยกได้)

รุ่น	น้ำหนัก (กรัม)	สกรูและ T-น็อต ที่ใช้ร่วมกันได้				น้ำหนักที่รับได้ (นิวตัน)
ประเภท		สกรู	จำนวน	T-น็อต	จำนวน
NBLTT6	180	CBM6-15	6	HNTT6-6	6	2744
HBLTT6

งานเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLTT6	−	SET
HBLTT6	−	C-SET

การปรับแต่ง	รหัส	สเปก	เหล็กฉาก 90 องศาที่ใช้ร่วมกันได้
รูยึดเพิ่มเติมสำหรับติดตั้งฝาครอบ	C	เหล็กฉาก 90 องศาสามารถเพิ่มรูเกลียว M5 ทั้งสองด้านเพื่อใช้สำหรับยึดฝาครอบได้ ตัวอย่างรุ่น: HBLTT6-C (สกรูยึด:HCBM).	HBLTT6
			HBLUF6
			HBLTTW6

การปรับแต่ง

รหัส

สเปก

เหล็กฉาก 90 องศาที่ใช้ร่วมกันได้

ชุดสกรู
และน็อตที่ใช้ร่วมกันได้

SET
SST
(เหล็กสแตนเลส)
SEU
(ก่อนการประกอบเบื้องต้นน็อตสปริง)
SSU
(ก่อนการประกอบเบื้องต้นน็อตสปริง)
(เหล็กสแตนเลส)
SEP
(หลังการประกอบเบื้องต้นน็อตสปริง)
SSP
(หลังการประกอบเบื้องต้นน็อตสปริง)
(เหล็กสแตนเลส)
SEC
(น็อต/สลักเกลียวประกอบแหวนรอง)

ชุดนี้ประกอบด้วยสกรูและน็อตที่ใช้ยึดเหล็กฉาก 90 องศาเข้ากับโครงเฟรม
(ราคารวมอยู่ในราคาของเหล็กฉาก 90 องศาแล้ว)
(ตัวอย่าง) เมื่อระบุรุ่น HBLTT6

	สกรู		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM6-15	6	HNTT6-6	6
SST	SCB6-15		HNTTSN6-6
SEU	CBM6-15		HNTU6-6
SSU	SCB6-15		SHNTU6-6
SEP	CBM6-15		HNTP6-6
SSP	SCB6-15		SHNTP6-6
SEC	HCBST6-20		HNTT6-6

[ ! ]หากคุณระบุสกรูหรือน็อตที่ไม่ใช่รุ่น HBLTT6กรุณาตรวจสอบสกรูและน็อตที่สอดคล้องกัน

NBLTT6

HBLTT6

HBLUT6

HBLUF6

HBLTTW6

HBLTFW6

[ ! ]เมื่อระบุ -SET, -SEU หรือ -SEP สกรูที่ให้มาจะไม่เป็นไปตามมาตรฐาน RoHS

■รายละเอียดชุดสกรูและน็อตที่ใช้ร่วมกันได้ (สามารถสั่งซื้อแยกได้)

รุ่นที่มีการกลึงเพิ่มเติม	สกรู		น็อต
รุ่นที่มีการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	ตัวหยุด
SET	CBM6-15	เหล็ก	เข้าก่อน ออกก่อน	HNTT6-6	เหล็ก	ไม่มี
SST	SCB6-15	สแตนเลส	เข้าก่อน ออกก่อน	HNTTSN6-6	สแตนเลส	ไม่มี
SEU	CBM6-15	เหล็ก	เข้าก่อน ออกก่อน	HNTU6-6	เหล็ก	มี
SSU	SCB6-15	สแตนเลส	เข้าก่อน ออกก่อน	SHNTU6-6	สแตนเลส	มี
SEP	CBM6-15	เหล็ก	หลังการติดตั้ง	HNTP6-6	เหล็ก	มี
SSP	SCB6-15	สแตนเลส	หลังการติดตั้ง	SHNTP6-6	สแตนเลส	มี
SEC	HCBST6-20	เหล็ก (พร้อมแหวนรอง)	เข้าก่อน ออกก่อน	HNTT6-6	เหล็ก	ไม่มี

วิธีการใช้เหล็กฉาก 90 องศา

คุณสมบัติ: กรอบร่องสามแถวสามารถเชื่อมต่อได้ด้วยเหล็กฉาก 90 องศาเพียงตัวเดียว

เฟรมที่เข้ากันได้
ซีรีส์ 6 เหล็กฉาก 90 องศา

ซีรีส์ 6 (ร่องกว้าง 8 มม.) - สำหรับร่อง 3 แถว - เหล็กฉาก 90 องศาแบบอัดหนา รูปภาพที่เกี่ยวข้อง 1_ตัวอย่างการใช้งาน

สินค้าที่คล้ายกันของเหล็กฉาก 90 องศา

■ซีรีส์ 6 (ร่องกว้าง 8 มม.) - สำหรับร่องหลายแถว - เหล็กฉาก 90 องศาแบบอัดรีด

ชื่อสินค้า	ขายึดอลูมิเนียมแบบเหล็กฉาก 90 องศา (รูยึดคู่)	ขายึดอลูมิเนียมแบบเหล็กฉาก 90 องศา	ขายึดอลูมิเนียมแบบอัดรีดหนาพิเศษ เหล็กฉาก 90 องศา	เหล็กฉาก 90 องศา แบบบาง
รูปภาพสินค้า
คุณลักษณะ	รุ่นนี้มีรูยึด 4 รูในด้านหนึ่ง ใช้สกรูทั้งหมด 8 ตัว ทำให้สามารถยึดติดกับเฟรมได้อย่างมั่นคงยิ่งขึ้น	รุ่นนี้ผลิตจากวัสดุเดียวกับโครงอะลูมิเนียมและผ่านการเคลือบผิวอะโนไดซ์ เหมาะสำหรับการใช้งานที่ต้องการให้มีลักษณะภายนอกกลมกลืนกับเฟรม	ใช้จำนวนสกรูเท่ากับรุ่นเหล็กฉาก 90 องศาแบบหนา ทำให้การยึดติดมีความแข็งแรงมากขึ้น	เหล็กฉาก 90 องศารุ่นนี้ไม่ยื่นออกจากเฟรมเมื่อติดตั้งแบบไขว้ เหมาะสำหรับใช้งานในพื้นที่จำกัด
น้ำหนักที่รับได้ (นิวตัน)	1960 (ร่องคู่) / 2744 (ร่องสาม)	1960 (ร่องคู่) / 2744 (ร่องสาม)	2940 (ร่องคู่) / 4116 (ร่องสาม)	1568 (ร่องคู่) / 2352 (ร่องสาม)
สำหรับร่อง 3 แถว / 4 แถว	สินค้านี้	สำหรับขนาด 90 มม. / 100 มม. แบบสี่เหลี่ยมจัตุรัส	สำหรับขนาด 90 มม. / 100 มม. แบบสี่เหลี่ยมจัตุรัส	สำหรับขนาด 30/50/60/90 มม. แบบสี่เหลี่ยมจัตุรัส
สำหรับร่องคู่ 2 แถว	สำหรับขนาด 30/60 มม. แบบสี่เหลี่ยมจัตุรัส	สำหรับขนาด 30/60 มม. / 50 มม. แบบสี่เหลี่ยมจัตุรัส	สำหรับขนาด 30/60 มม.	สำหรับขนาด 30/50/60/90 มม. แบบสี่เหลี่ยมจัตุรัส

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ ความตั้งฉาก

โปรดตรวจสอบตารางค่าความคลาดเคลื่อนของความตั้งฉากสำหรับเหล็กฉาก 90 องศา

■ แนวคิดเกี่ยวกับการรับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 6 (ร่องกว้าง 8 มม.) - สำหรับร่อง 3 แถว - เหล็กฉาก 90 องศาแบบอัดหนา รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ตามที่แสดงในภาพทางด้านซ้าย มีการตั้งเฟรมสองชุด โดยวางเฟรมอีกหนึ่งชุดไว้ระหว่างกลาง และติดตั้งเหล็กฉาก 90 องศาสองตัวไว้ด้านล่าง เพื่อแสดงค่าการรับน้ำหนักที่อนุญาตต่อหน่วย
ค่าการรับน้ำหนักที่อนุญาตในที่นี้ หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถคงตำแหน่งไว้ได้ (โดยไม่แตกหักหรือเลื่อนไถล) เมื่อยึดรูทั้งหมดของขายึดด้วยสกรูและมีการรับน้ำหนักที่กระทำลงไป

■ คุณสมบัติทางกลของวัสดุโครงอะลูมิเนียม (อ้างอิงตามมาตรฐาน JIS)

วัสดุ (สัญลักษณ์ JIS)	A6063S-T5	A6N01SS-T5
ค่ากำลังรับแรงดึง (N/mm²)	155 หรือมากกว่า	245 หรือมากกว่า
ค่ากำลังคราก (N/mm²)	110 หรือมากกว่า	205 หรือมากกว่า
ค่ามอดูลัสของความยืดหยุ่น (N/mm²)	69972	69972
ความแข็งแบบบริเนล (HB)	88	88
การเคลือบผิว	อะโนไดซ์ หนา 9μm ขึ้นไป	อะโนไดซ์ หนา 9μm ขึ้นไป
