ฉากยึดแบบหนาอัดขึ้นรูป สำหรับซีรีส์ 6 (ร่องกว้าง 8 มม.) แบบ 1 ร่อง, รูติดตั้ง 4 รู

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เหล็กยึด แบบอัดขึ้นรูปพร้อมรูยึด 2 รูที่ด้าน 1 คุณสามารถต่อ เฟรม ได้แน่นขึ้น

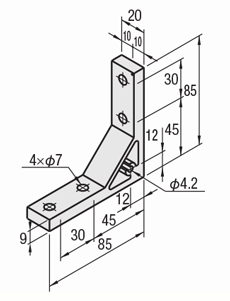

Drawing ระบุขนาดเหล็กฉาก 90 องศา

HBLTSW6

ซีรีส์ 6 (ความกว้างของร่อง 8 มม.) - สำหรับร่อง 1 แถว - เหล็กยึด หนาอัด ชนิดรูยึด 4 รู: รูปภาพที่เกี่ยวข้อง

[ M ] วัสดุ A6N01SS−T5
[ S ] การรักษาพื้นผิว การรักษาอะลูไมต์

ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา

รุ่น

HBLTSW6

・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・สำหรับราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่น	มวล (กรัม)	โบลท์/น็อตตัว T ใช้งานได้				น้ำหนักบรรทุกที่อนุญาต (นิวตัน)
ชนิด	มวล (กรัม)	โบลท์	จำนวนชิ้น	T-น็อต	จำนวนชิ้น	น้ำหนักบรรทุกที่อนุญาต (นิวตัน)
HBLTSW6	76	CBM6−15	4	HNTT6−6	4	พ.ศ. 2307

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLTSW6 HBLTSW6	− −	SET C − SET

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะ	ขายึดที่ใช้งานได้
รูยึดฝาครอบเพิ่มเติม	C	เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM)	HBLUS6
			HBLTH6
			HBLTF6
			HBLTSW6
			HBLTS6-5L
			HBLTS6-5R

การเปลี่ยนแปลง

รหัส

ข้อมูลจำเพาะ

ขายึดที่ใช้งานได้

ตั้ง สลักเกลียวและ
น็อต ที่เกี่ยวข้อง

SET
SST
(สแตนเลส)
SEU
(น็อตสปริงพรีฟิต
)
SSU ( น็อตสปริง
พ รีฟิต สแตนเลส) SEP (น็อตสปริงฟิตติ้ง) SSP (น็อตสปริงฟิตติ้งสแตนเลส) SEC ( โบลท์/น็อตพร้อมแหวนรอง )

ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม
(เพิ่มในราคาขายึด)

(ตัวอย่าง) เมื่อระบุ HBLTSW6

	โบลท์		น็อต
รหัส	รุ่น	จำนวนชิ้น	รุ่น	จำนวนชิ้น
SET	CBM6-15	4	HNTT6-6	4
SST	SCB6-15		HNTTSN6-6
SEU	CBM6-15		HNTU6-6
SSU	SCB6-15		SHNTU6-6
SEP	CBM6-15		HNTP6-6
SSP	SCB6-15		SHNTP6-6
SEC	HCBST6-20		HNTT6-6

[ ! ]เมื่อระบุสิ่งอื่นที่ไม่ใช่ HBLTSW6 โปรดตรวจสอบโบลท์และน็อตที่เข้ากันได้สำหรับแต่ละอัน

HBLUS6

HBLUSB6

HBLTH6

HBLTF6

HBLTSW6

HBLDSW6

HBDSWT6

HBLTS6-5L

HBLTS6-5R

[ ! ]โบลท์สำหรับขายึดอะลูมิเนียมสีดำคือ HCBMTB (สีดำไตรวาเลนท์โครเมต)
[ ! ]หากระบุ -SET, -SEU, -SEP สำหรับขายึดอื่นที่ไม่ใช่ขายึดอะลูไมต์สีดำ แสดงว่าสลักเกลียวที่ติดนั้นไม่เป็นไปตามข้อกำหนด RoHS

รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา

■ เจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLTSW6-C

■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา

รูปแบบการตัดเฉือนเพิ่มเติม	โบลท์		น็อต
รูปแบบการตัดเฉือนเพิ่มเติม	รุ่น	วัสดุ	ชนิด	รุ่น	วัสดุ	ตัวอุด
SET	CBM6-15	เหล็ก	เข้าก่อน	HNTT6-6	เหล็ก	ไม่มี
SST	SCB6-15	สแตนเลส	เข้าก่อน	HNTTSN6-6	สแตนเลส	ไม่มี
SEU	CBM6-15	เหล็ก	เข้าก่อน	HNTU6-6	เหล็ก	ใช่
SSU	SCB6-15	สแตนเลส	เข้าก่อน	SHNTU6-6	สแตนเลส	ใช่
SEP	CBM6-15	เหล็ก	เข้าช้า	HNTP6-6	เหล็ก	ใช่
SSP	SCB6-15	สแตนเลส	เข้าช้า	SHNTP6-6	สแตนเลส	ใช่
SEC	HCBST6-20	เตารีด (พร้อมเครื่องซักผ้า)	เข้าก่อน	HNTT6-6	เหล็ก	ไม่มี

*รวมโบลท์และน็อตตามจำนวนรูยึด.

สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา

■ ซีรีส์ 6 (ความกว้างของร่อง 8 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดแบบอัดขึ้นรูป ของเหล็กฉาก 90 องศา

ชื่อสินค้า	ขายึดหนา/ ขายึด สามเหลี่ยม	ขายึดหนา	ตะแกรงหนาพิเศษ	ขายึดประหลาด	ขายึดเหลี่ยม	ขายึด เชื่อมต่อเฟรมขนาดต่างๆ	ขายึดบาง
ภาพผลิตภัณฑ์
คุณสมบัติ	ประเภทนี้มีรูยึดสองรูที่ด้านหนึ่ง การใช้สลักเกลียว 4 ตัวช่วยให้สามารถเชื่อมต่อเฟรมได้อย่างปลอดภัยยิ่งขึ้น	ประเภทนี้ทำจากวัสดุชนิดเดียวกับเฟรมอะลูมิเนียมและผ่านการชุบอโนไดซ์ วิธีนี้จะได้ผลดีเมื่อคุณต้องการรวมรูปลักษณ์เข้ากับเฟรม	ขายึดและสลักเกลียวหนาจำนวนเท่ากันช่วยให้เชื่อมต่อได้ดีขึ้น	ตำแหน่งของรูนั้นเยื้องศูนย์กลาง ดังนั้นเมื่อติดเพลตที่ด้านข้าง คุณสามารถติดเพลตหนา 3 มม./5 มม. เข้ากับพื้นผิวเฟรมได้	ประเภทนี้มีความยาวและความกว้างไม่เท่ากัน สามารถติดตั้งได้ในพื้นที่แคบ	ประเภทนี้มีรูยึดสลับกัน มีหลายประเภทที่สามารถเชื่อมต่อเฟรมสี่เหลี่ยมจัตุรัส 20 และ 30 สี่เหลี่ยมจัตุรัส 40 สี่เหลี่ยมจัตุรัส/45 สี่เหลี่ยมจัตุรัสและ 30 สี่เหลี่ยมจัตุรัสได้	นี่คือเหล็กยึดที่ไม่ยื่นออกมาจาก เฟรม เมื่อทำการเชื่อมต่อข้าม สามารถใช้ในพื้นที่ขนาดเล็ก
โหลดที่อนุญาต	พ.ศ. 2307	1176	1176	1176	1470	-	980/1568/2352
โมเดลตัวแทน	สินค้าชิ้นนี้	HBLTS6	HBLUS6	HBLTH6	HBLTF6	HBLTS6-5L	HBLSS6
โมเดลตัวแทน	HBLDSWT6 (สามเหลี่ยม)	HBKTST6 (ประเภทการตัดแต่งขึ้นรูปด้วยเครื่องจักร มุมฉาก)	HBKUS6 (ประเภทการตัดแต่งขึ้นรูปด้วยเครื่องจักร มุมฉาก)	HBLTH6	HBLTF6	HBLTS8-6L	HBLSP6 (มีส่วนที่ยื่นออกมา)

■ ความแตกต่างระหว่างขายึดแบบอัดรีดและขายึดแบบมีส่วนยื่นออกมาของเหล็กฉาก 90 องศา

[สินค้า] เหล็กยึด อัดขึ้นรูป

ซีรีส์ 6 (ความกว้างของร่อง 8 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดหนาอัดขึ้นรูป ภาพที่เกี่ยวข้อง 1_ ความแตกต่างในเหล็กยึด

- วัสดุของเหล็กฉาก 90 องศาแบบอัดขึ้นรูปคือ A6N01SS-T5 และทำจากอะลูมิเนียมอัดขึ้นรูป พื้นผิวเป็นแบบอโนไดซ์
- มีประสิทธิภาพเมื่อคุณต้องการรวมเฟรมและรูปลักษณ์เข้าด้วยกัน มีโครงสร้างป้องกันไม่ให้ฝุ่นสะสม
- เหล็กฉาก 90 องศา แข็งแรงกว่าเหล็กฉากที่มีส่วนยื่นออกมา ทำให้เหมาะสำหรับสถานที่ที่ต้องการความแข็งแรง

เหล็กฉาก 90 องศาที่มีส่วนยื่นออก

·เหล็กฉาก 90 องศาที่มีส่วนยื่นออกมาเป็นเหล็กยึดขึ้นรูปที่ทำจากวัสดุ ADC12 ราคาถูกกว่าขายึดอัดขนาดเดียวกันโดยไม่มีการเคลือบอะลูไมต์แบบพื้นฐาน
·ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่าย
- มีเหล็กฉาก 90 องศาหลายประเภทพร้อมฟังก์ชันเพิ่มเติม

ข้อมูลทางเทคนิคเหล็กฉาก 90 องศา

■ มุมขวาของเหล็กฉาก 90 องศา

ความเหลี่ยมของขายึดอัดขึ้นรูปผลิตขึ้นภายในพิกัดความเผื่อ ±1° ตามมาตรฐานเกรดพิเศษ H4100 ของมาตรฐาน JIS
หากความเป็นรูปสี่เหลี่ยมเป็นสิ่งสำคัญ โปรดดู ประเภทการประมวลผลมุมขวา(สำหรับซีรีส์ 6: มีให้เลือกทั้งแบบเหลี่ยม 0.03 และ 0.06)

■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดหนาอัดขึ้นรูป รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
