อินเสิร์ท PTSW สำหรับหัวกัดบ่าฉาก 6 มุม ซีรีส์ Phoenix
ข้อควรระวัง
- ข้อมูลสำหรับ CAD และ CAM / ซอฟต์แวร์การจัดการเครื่องมืออาจไม่พร้อมใช้งานเมื่อคุณต้องการดาวน์โหลดในบางรายการ ในกรณีดังกล่าว โปรดใช้ปุ่มดาวน์โหลดหลังจากเลือกข้อมูลในรายการ "ข้อมูล CAD" (2D/3D) หรือ "ข้อมูลซอฟต์แวร์การจัดการเครื่องมือ CAM / เครื่องมือ" ภายใต้เงื่อนไขที่เจาะจงยิ่งขึ้น
รายละเอียดสินค้า
[คุณสมบัติ]
· เนื่องจากมุมคายที่เป็นบวกมีความต้านทานต่ำและมีความหนาที่แข็งแกร่งมากขึ้น จึงทนต่อการสั่นสะท้านและรองรับการตัดเฉือนที่มีระยะยื่นยาว
· รุ่นประหยัด มี 3 มุมด้านหน้าและด้านหลัง (6 มุมเมื่อรวมทั้ง 2 ด้าน)
· มีอินเสิร์ทให้เลือกหลายรุ่นตามลักษณะการใช้งาน
คุณสมบัติและข้อมูลจำเพาะของผลิตภัณฑ์
ข้อมูลจำเพาะ และคุณสมบัติพื้นฐานของ ผลิตภัณฑ์
มีดกลึงอินเสิร์ท 6 มุมสองด้าน (90°)
- ได้พื้นผิวที่สวยงาม ด้วยใบมีดไวเปอร์
ความหยาบผิวกลึงที่ดีเยี่ยม
| เครื่องมือที่ใช้ | PSTW12R050M22-4 (⌀50 × 4 ฟัน) |
|---|---|
| อินเสิร์ทที่ใช้ (เกรด) | TNKU120608ER-GM (XP3035) |
| วัสดุชิ้นงาน | S50C |
| ความเร็วในการตัด | 200 ม./นาที (1,274 นาที^-1) |
| ความเร็วในการป้อน | 510 มม./นาที (0.1 มม./ตัน) |
| ความลึกของการตัด | ap = 0.2 มม., ae = 32 มม. |
| น้ำยาหล่อเย็น | N/A (ลมพัด) |
| เครื่องจักรที่ใช้ | เครื่องกัดแนวนอน (BT50) |
ความหยาบของด้านล่าง
ประสิทธิภาพสูงแม้ในการตัดเฉือนชิ้นงานที่มีส่วนยื่นยาว
| เครื่องมือที่ใช้ | PSTW12R050M22-4 (⌀50 × 4 ฟัน) | หัวกัดดอกกัดบ่าฉากมุมบวกของบริษัทอื่น (⌀50 × 5 ฟัน) |
|---|---|---|
| มีดกลึงอินเสิร์ทที่ใช้ (เกรด) | TNKU120608ER-GM (XP3035) | มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์ |
| วัสดุชิ้นงาน | S50C | |
| ความเร็วในการตัด | การกัดร่อง | |
| ความลึกของการตัด | ap = 3 มม., ae = 50 มม. | |
| ความยาวของส่วนที่ยื่นออกมา | 190 มม. (3.8D) | |
| น้ำยาหล่อเย็น | N/A (ลมพัด) | |
| เครื่องจักรที่ใช้ | เครื่องกัดแนวนอน (BT50) | |
ส่วนที่เคลื่อนย้ายได้
ข้อมูลประสิทธิภาพ/การทดสอบ
S50C การตัดเฉือนที่มีอายุการใช้งานนาน
มีความทนทานต่อการขีดข่วนที่ดีเยี่ยมเมื่อเทียบกับสินค้าของผู้ผลิตรายอื่น โดยมีความทนทานสูงกว่าประมาณ 4.5 เท่า
| เครื่องมือที่ใช้ | PSTW09R025SS25-3S (⌀25 × 3 ฟัน) | สินค้าที่ผลิตโดยผู้ผลิตรายอื่น (⌀25 × 3 ฟัน) |
|---|---|---|
| มีดกลึงอินเสิร์ทที่ใช้ (เกรด) | TNKU090604ER-GM (XP3035) | มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์ |
| วัสดุชิ้นงาน | S50C | |
| ความเร็วในการตัด | 180 ม./นาที (2,290 นาที^-1) | |
| ความเร็วในการป้อน | 825 มม./นาที (0.12 มม./ตัน) | |
| ความลึกของการตัด | ap = 2 มม., ae = 16 มม. | |
| น้ำยาหล่อเย็น | N/A (ลมพัด) | |
| เครื่องจักรที่ใช้ | เครื่องกัดแนวตั้ง (BT40) | |
ความยาวในการตัด
"ภาพถ่ายเมื่อทำการตัดเฉือนไป 7 ม." PSTW / สินค้าของบริษัทอื่น

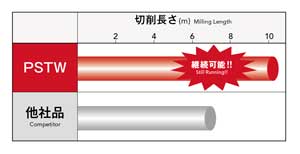

การตัดเฉือนที่อายุการใช้งานยาวนาน SUS304
สามารถทำงานได้สูงถึง 10.5 ม. ซึ่งมีความทนทานสูงกว่าสินค้าของบริษัทอื่นถึง 1.5 เท่า โดยที่อินเสิร์ทยังอยู่ในสภาพที่สามารถทำการตัดเฉือนต่อเนื่องได้โดยไม่เกิดการแตกบิ่น
| เครื่องมือที่ใช้ | PSTW09R025SS25-3S (⌀25 × 3 ฟัน) | สินค้าที่ผลิตโดยผู้ผลิตรายอื่น (⌀25 × 3 ฟัน) |
|---|---|---|
| อินเสิร์ทที่ใช้ (เกรด) | TNKU090604ER-GL (XP2040) | มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์ |
| วัสดุชิ้นงาน | SUS304 | |
| ความเร็วในการตัด | 150 เมตร/นาที (1,910 นาที-^1) | |
| ความเร็วในการป้อน | 460 มม./นาที (0.08 มม./ตัน) | |
| ความลึกของการตัด | ap = 1.5 มม., ae = 16 มม. | |
| น้ำยาหล่อเย็น | N/A (ลมพัด) | |
| เครื่องจักรที่ใช้ | เครื่องกัดแนวตั้ง (BT40) | |
ความยาวในการตัด
"ภาพถ่ายเมื่อทำการตัดเฉือนไป 7 ม." PSTW / สินค้าของบริษัทอื่น
การตัดเฉือนพื้นผิวเลื่อนของแม่พิมพ์กดขึ้นรูป
การเก็บผิวสำเร็จด้านข้างให้ผลลัพธ์อย่างแม่นยำที่ความลาดเอียง 10 µm หรือน้อยกว่า และให้พื้นผิวตัดเฉือนที่มีความแม่นยำดีเยี่ยม
| เครื่องมือที่ใช้ | PSTW12R050M22-4 (⌀50 × 4 ฟัน) |
|---|---|
| อินเสิร์ทที่ใช้ (เกรด) | TNKU120608ER-GR (XP1020) |
| วัสดุชิ้นงาน | FCD500 |
| ความเร็วในการตัด | 300 ม./นาที (1,910 นาที^-1) |
| ความเร็วในการป้อน | 1,700 มม./นาที (0.2 มม./ตัน) |
| ความลึกของการตัด | ap = 0.5 มม., ae = 0.3 มม. |
| ความยาวของส่วนที่ยื่นออกมา | 240 mm |
| น้ำยาหล่อเย็น | N/A (ลมพัด) |
| เครื่องจักรที่ใช้ | เครื่องแมชชีนนิ่งเซ็นเตอร์แบบเสาคู่ (BT50) |
ความหยาบผิวด้านข้าง
พื้นผิวที่ผ่านกระบวนการ
สามารถดำเนินการกับวัสดุ SUS304 ได้อย่างมีประสิทธิภาพ
สินค้าของบริษัทอื่นเกิดการสั่นสะท้านเมื่อระยะกินลึก (ap) เพิ่มสูงขึ้น และไม่สามารถเพิ่มประสิทธิภาพได้ นอกจากนี้ยังเกิดครีบอีกด้วย PSTW มีฟันน้อยกว่า 1 ฟัน แต่ให้ประสิทธิภาพในการตัดเฉือนที่สูงกว่าถึง 67%
| เครื่องมือที่ใช้ | PSTW12R050M22-4 (⌀50 × 4 ฟัน) | หัวกัดดอกกัดบ่าฉากมุมบวกของบริษัทอื่น (⌀50 × 5 ฟัน) |
|---|---|---|
| มีดกลึงอินเสิร์ทที่ใช้ (เกรด) | TNKU120608ER-GL (XP2040) | มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์ |
| วัสดุชิ้นงาน | SUS304 | |
| ความเร็วในการตัด | 150 เมตร/นาที (955 นาที^-1) | |
| ความเร็วในการป้อน | 700 มม./นาที (0.18 มม./ตัน) | 700 มม./นาที (0.15 มม./ตัน) |
| ความลึกของการตัด | ap = 5 มม., ae = 35 มม. | ap = 3 มม., ae = 35 มม. |
| น้ำยาหล่อเย็น | น้ำมันหล่อเย็นละลายน้ำได้ | |
| เครื่องจักรที่ใช้ | เครื่องแมชชีนนิ่งเซ็นเตอร์แบบเสาคู่ (BT50) | |
PSTW: การเกิดครีบ (เล็ก) / สินค้าของบริษัทอื่น: การเกิดครีบ (ใหญ่)
การกัดหยาบวาล์วเครื่องจักรก่อสร้าง
สินค้าของเราทนต่อการเสียดสีได้ดีเยี่ยมเมื่อเปรียบเทียบกับสินค้าของบริษัทอื่น โดยเฉพาะการสึกหรอที่ลดลงอย่างมากบริเวณคมตัด และความทนทานที่เพิ่มขึ้นประมาณ 3.5 เท่า
| เครื่องมือที่ใช้ | PSTW12R063M22-5 (⌀63 × 5 ฟัน) | หัวกัดบ่าฉากมุมลบของบริษัทอื่น (⌀63 × 5 ฟัน) |
|---|---|---|
| อินเสิร์ทที่ใช้ (เกรด) | TNKU120608ER-GR (XP1020) | มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์ |
| วัสดุชิ้นงาน | FCD500 | |
| ความเร็วในการตัด | 180 ม./นาที (910 นาที^-1) | |
| ความเร็วในการป้อน | 1,000 มม./นาที (0.22 มม./ตัน) | |
| ความลึกของการตัด | ap = 3 มม., ae = 45 มม. | |
| น้ำยาหล่อเย็น | N/A (ลมพัด) | |
| เครื่องจักรที่ใช้ | เครื่องกัดแนวนอน (BT50) | |
ความยาวในการตัด
"ภาพถ่ายเมื่อทำการตัดเฉือนไป 17 ม." PSTW / สินค้าของบริษัทอื่น
การตัดเฉือนที่มีอายุการใช้งานยาวนานของ Ti-6Al-4 V
สินค้าของบริษัทอื่น (แบบ 3 มุม ด้านหน้าและด้านหลัง) เกิดการสึกหรอและการแตกบิ่นตั้งแต่ใช้งานในช่วงต้น PSTW (XC5040) ให้ความทนทานที่สูงขึ้นและมีการสึกหรอที่ลดลง
| เครื่องมือที่ใช้ | PSTW12R050M22-4 (⌀50 × 4 ฟัน) | หัวกัดบ่าฉากมุมลบของบริษัทอื่น A และ B (⌀50 × 4 ฟัน) |
|---|---|---|
| อินเสิร์ทที่ใช้ (เกรด) | TNKU120608ER-SM (XC5040) | มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์ |
| วัสดุชิ้นงาน | Ti-6Al-4 V | |
| ความเร็วในการตัด | 40 เมตร/นาที (255 นาที^-1) | |
| ความเร็วในการป้อน | 82 มม./นาที (0.08 มม./ตัน) | |
| ความลึกของการตัด | ap = 1.5 มม., ae = 20 มม. | |
| น้ำยาหล่อเย็น | N/A (ลมพัด) | |
| เครื่องจักรที่ใช้ | เครื่องกัดแนวนอน (BT50) | |
ความยาวในการตัด
PSTW (เมื่อทำการตัดเฉือนได้ 4 ม.) / สินค้า A ของบริษัทอื่น (เมื่อทำการตัดเฉือนได้ 2 ม.)
การตัดเฉือนที่มีความน่าเชื่อถือสูงพร้อมการเบี่ยงหนีศูนย์ของเครื่องมือ 300 มม. (5D)
การตัดเฉือนมีประสิทธิภาพสูงเมื่อเทียบกับสินค้าของบริษัทอื่นในการตัดเฉือนที่มีระยะยื่นยาว L/D = 5
นอกจากนี้ สินค้าของบริษัทอื่นมีการลบมุมที่ชิ้นงานไม่ดีเนื่องจากความคมไม่เพียงพอและมีการสั่นสะท้านเกิดขึ้นในช่วงการหมุนรอบต่ำ (แสดงด้วยเส้นบนกราฟ)
PSTW มีความคมที่ยอดเยี่ยมจึงให้การทำงานที่น่าเชื่อถือแม้ในช่วงการหมุนรอบต่ำ
| เครื่องมือที่ใช้ | PSTW12R063M22-5 (⌀63 × 5 ฟัน) | หัวกัดบ่าฉากมุมลบของบริษัทอื่น (⌀63 × 4 ฟัน) |
|---|---|---|
| อินเสิร์ทที่ใช้ (เกรด) | TNKU120608ER-GM (XC3030) | มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์ |
| วัสดุชิ้นงาน | FC250 | |
| ความลึกของการตัด | ap = 2 มม., ae = 44 มม. | |
| ความยาวของส่วนที่ยื่นออกมา | 300 มม. (5D) | |
| น้ำยาหล่อเย็น | N/A (ลมพัด) | |
| เครื่องจักรที่ใช้ | เครื่องกัดแนวนอน (BT50) | |
ส่วนที่เคลื่อนย้ายได้
Drawing
ลักษณะการตัดที่แนะนำ
ตารางลักษณะการตัดที่แนะนำ
ข้อควรระวังเกี่ยวกับลักษณะการตัด
ค่าในตารางสภาวะการตัดที่แนะนำจะแสดงค่าทั่วไปที่ความเร็วตัดจริง โปรดปรับให้เหมาะสมตามสภาพแวดล้อมการตัด
วัสดุที่รองรับการใช้งาน
วัสดุแนะนำสำหรับแต่ละวัสดุชิ้นงาน
◎: วัสดุแนะนำอันดับแรก O: วัสดุแนะนำอันดับที่สอง
NM: สำหรับอลูมิเนียมอัลลอย GL: สำหรับการตัดเบา GM: สำหรับการตัดปานกลาง GR: สำหรับการตัดหนัก SM: สำหรับโลหะผสมทนความร้อน
ข้อมูลช่วยในการเลือก
รูปแบบมีดกลึงอินเสิร์ทขึ้นอยู่กับการใช้งานในการตัดเฉือน
PSTW SS (หัวกัดบ่าฉาก 6 มุมแบบด้ามตรง)
รุ่น 1
มีรูหยอดน้ำมัน
ชนิดที่ 2
มีรูหยอดน้ำมัน
| หมายเลขเครื่องมือ | ขนาดเกลียว | เส้นผ่านศูนย์กลางภายนอก DC | จำนวนร่องฟันคมตัด ZEEP | ขนาดเส้นผ่านศูนย์กลางก้าน DCON | ความยาวรวม LF | ความยาวบอดี้ LH | APMX | น้ำหนัก (กก.) | รองรับการใช้งาน อินเสิร์ท | ประเภทรูปทรง |
|---|---|---|---|---|---|---|---|---|---|---|
| 7803014 | PSTW09R025SS25-2S | 25 | 2 | 25 | 120 | 35 | 9 | 0.41 | (1) | 1 |
| 7803015 | PSTW09R025SS25-2L | 25 | 2 | 25 | 170 | 70 | 9 | 0.58 | 1 | |
| 7803016 | PSTW09R025SS25-3S | 25 | 3 | 25 | 120 | 35 | 9 | 0.4 | 1 | |
| 7803017 | PSTW09R026SS25-2L | ★26 | 2 | 25 | 170 | 35 | 9 | 0.59 | 2 | |
| 7803018 | PSTW09R028SS25-2L | ★28 | 2 | 25 | 170 | 35 | 9 | 0.6 | 2 | |
| 7803019 | PSTW09R028SS25-3S | ★28 | 3 | 25 | 120 | 35 | 9 | 0.41 | 2 | |
| 7803020 | PSTW09R030SS32-2L | 30 | 2 | 32 | 190 | 90 | 9 | 1.02 | 1 | |
| 7803021 | PSTW09R030SS32-3S | 30 | 3 | 32 | 130 | 45 | 9 | 0.7 | 1 | |
| 7803022 | PSTW09R032SS32-3S | 32 | 3 | 32 | 130 | 45 | 9 | 0.74 | 1 | |
| 7803023 | PSTW09R032SS32-3L | 32 | 3 | 32 | 190 | 45 | 9 | 1.1 | 1 | |
| 7803024 | PSTW09R032SS32-4S | 32 | 4 | 32 | 125 | 40 | 9 | 0.7 | 1 | |
| 7803025 | PSTW09R033SS32-3L | ★33 | 3 | 32 | 190 | 35 | 9 | 1.1 | 2 | |
| 7803026 | PSTW09R035SS32-3L | ★35 | 3 | 32 | 190 | 35 | 9 | 1.12 | 2 | |
| 7803027 | PSTW09R035SS32-4S | ★35 | 4 | 32 | 130 | 35 | 9 | 0.75 | 2 | |
| 7803028 | PSTW09R040SS32-4S | 40 | 4 | 32 | 140 | 50 | 9 | 0.85 | 2 | |
| 7803029 | PSTW09R040SS32-4L | 40 | 4 | 32 | 190 | 45 | 9 | 1.15 | 2 | |
| 7803030 | PSTW09R040SS32-5S | 40 | 5 | 32 | 140 | 50 | 9 | 0.84 | 2 |
★: ฟันแบบหนา
(1) เทียบเท่ากับหมายเลขอินเสิร์ทที่เข้ากันได้ในตารางชิ้นส่วน
แบบเจาะ PSTW (หัวกัดบ่าฉาก 6 มุมแบบเจาะ)
รุ่น 1
แบบพาวเวอร์สกรู / มีรูหล่อลื่น
ชนิดที่ 2
มีรูหยอดน้ำมัน
ชนิดที่ 3
ไม่มีรูหยอดน้ำมัน
| หมายเลขเครื่องมือ | ขนาดเกลียว | เส้นผ่านศูนย์กลางภายนอก DC | จำนวนร่องฟันคมตัด ZEEP | ความสูงของหัวกัด LF | เส้นผ่านศูนย์กลางของบอส DCSFMS | เส้นผ่านศูนย์กลางรู DCON | รูสลักหน้าแปลน | APMX | น้ำหนัก (กก.) | รองรับการใช้งาน อินเสิร์ท | รูปทรง ชนิด | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ความกว้าง KWW | ความลึก b | |||||||||||
| 7803031 | PSTW09R040M16-4 | 40 | 4 | 40 | 38 | 16 | 8.4 | 5.6 | 9 | 0.23 | (1) | 2 |
| 7803032 | PSTW09R040M16-5 | 40 | 5 | 40 | 38 | 16 | 8.4 | 5.6 | 9 | 0.23 | 2 | |
| 7803033 | PSTW09R050M22-4 | 50 | 4 | 40 | 45 | 22 | 10.4 | 6.3 | 9 | 0.33 | 2 | |
| 7803034 | PSTW09R050M22-6 | 50 | 6 | 40 | 45 | 22 | 10.4 | 6.3 | 9 | 0.32 | 2 | |
| 7803035 | PSTW09R063M22-5 | 63 | 5 | 40 | 50 | 22 | 10.4 | 6.3 | 9 | 0.52 | 2 | |
| 7803036 | PSTW09R063M22-7 | 63 | 7 | 40 | 50 | 22 | 10.4 | 6.3 | 9 | 0.52 | 2 | |
| 7803100 | PSTW12R050M22-3 | 50 | 3 | 40 | 45 | 22 | 10.4 | 6.3 | 12 | 0.3 | (2) | 1 |
| 7803101 | PSTW12R050M22-4 | 50 | 4 | 40 | 45 | 22 | 10.4 | 6.3 | 12 | 0.3 | 1 | |
| 7803102 | PSTW12R063M22-3 | 63 | 3 | 40 | 50 | 22 | 10.4 | 6.3 | 12 | 0.48 | 2 | |
| 7803103 | PSTW12R063M22-5 | 63 | 5 | 40 | 50 | 22 | 10.4 | 6.3 | 12 | 0.46 | 2 | |
| 7803104 | PSTW12R080M25.4-5 | 80 | 5 | 50 | 60 | 25.4 | 9.5 | 6 | 12 | 1.08 | 2 | |
| 7803110 | PSTW12R080M27-5 | 80 | 5 | 50 | 60 | 27 | 12.4 | 7 | 12 | 1.07 | 2 | |
| 7803105 | PSTW12R080M25.4-6 | 80 | 6 | 50 | 60 | 25.4 | 9.5 | 6 | 12 | 1.06 | 2 | |
| 7803111 | PSTW12R080M27-6 | 80 | 6 | 50 | 60 | 27 | 12.4 | 7 | 12 | 1.04 | 2 | |
| 7803106 | PSTW12R100M31.7-5 | 100 | 5 | 50 | 70 | 31.75 | 12.7 | 8 | 12 | 1.5 | 3 | |
| 7803112 | PSTW12R100M32-5 | 100 | 5 | 50 | 70 | 32 | 14.4 | 8 | 12 | 1.57 | 2 | |
| 7803107 | PSTW12R100M31.7-7 | 100 | 7 | 50 | 70 | 31.75 | 12.7 | 8 | 12 | 1.5 | 3 | |
| 7803113 | PSTW12R100M32-7 | 100 | 7 | 50 | 70 | 32 | 14.4 | 8 | 12 | 1.56 | 2 | |
| 7803108 | PSTW12R125M38.1-7 | 125 | 7 | 63 | 90 | 38.1 | 15.9 | 10 | 12 | 3.03 | 3 | |
| 7803114 | PSTW12R125M40-7 | 125 | 7 | 63 | 90 | 40 | 16.4 | 9 | 12 | 2.96 | 2 | |
| 7803109 | PSTW12R125M38.1-9 | 125 | 9 | 63 | 90 | 38.1 | 15.9 | 10 | 12 | 3.01 | 3 | |
| 7803115 | PSTW12R125M40-9 | 125 | 9 | 63 | 90 | 40 | 16.4 | 9 | 12 | 2.93 | 2 | |
(1) ถึง (2) เทียบเท่ากับหมายเลขอินเสิร์ทที่เข้ากันได้ในตารางชิ้นส่วน
ชิ้นส่วน
กรุณาซื้อประแจแยกต่างหาก
