ดอกกัดสำหรับตัดบ่าฉาก 6 มุม ชนิดด้ามตรง PSTW

คุณสมบัติและข้อมูลจำเพาะของผลิตภัณฑ์

ข้อมูลจำเพาะ และคุณสมบัติพื้นฐานของ ผลิตภัณฑ์

มีดกลึงอินเสิร์ท 6 มุมสองด้าน (90°)

• ด้วยความหนาที่เพิ่มความแกร่งและมุมคายบวกที่มีสร้างแรงเสียดทานต่ำ จึงมีความทนทานต่อการสั่นสะเทือนและรองรับการตัดเฉือนชิ้นงานที่มีส่วนยื่นยาว
• รายละเอียดจำเพาะของชนิดประหยัด หน้าและหลังมี 3 มุม (ทั้งสองข้างมี 6 มุม)
• ได้พื้นผิวที่สวยงาม ด้วยใบมีดไวเปอร์

บอดี้ออกแบบมาเพื่อการตัดเฉือนที่มีประสิทธิภาพสูง

ความหยาบผิวกลึงที่ดีเยี่ยม

เครื่องมือที่ใช้	PSTW12R050M22-4 (⌀50 × 4 ฟัน)
มีดกลึงอินเสิร์ทที่ใช้ (ประเภทวัสดุ)	TNKU120608ER-GM (XP3035)
วัสดุชิ้นงาน	S50C
ความเร็วในการตัด	200 m/min (1,274 min^-1)
ความเร็วในการป้อน	510 mm/min (0.1 mm/t)
ความลึกของการตัด	ap = 0.2 มม., ae = 32 มม.
น้ำยาหล่อเย็น	N/A (ลมพัด)
เครื่องจักรที่ใช้	เครื่องกัดแนวนอน (BT50)

ความหยาบของด้านล่าง

ประสิทธิภาพสูงแม้ในการตัดเฉือนชิ้นงานที่มีส่วนยื่นยาว

เครื่องมือที่ใช้	PSTW12R050M22-4 (⌀50 × 4 ฟัน)	ดอกกัดสำหรับตัดบ่าฉาก ชนิดบวกของผู้ผลิตรายอื่น (⌀50 × 5 ฟัน)
มีดกลึงอินเสิร์ทที่ใช้ (ประเภทวัสดุ)	TNKU120608ER-GM (XP3035)	มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์
วัสดุชิ้นงาน	S50C
ความเร็วในการตัด	การกัดร่อง
ความลึกของการตัด	ap = 3 มม., ae = 50 มม.
ความยาวของส่วนที่ยื่นออกมา	190 มม. (3.8D)
น้ำยาหล่อเย็น	N/A (ลมพัด)
เครื่องจักรที่ใช้	เครื่องกัดแนวนอน (BT50)

ส่วนที่เคลื่อนย้ายได้

ใบมีด PSTW แบบหนา
ใบมีดแบบหนา มีเส้นผ่านศูนย์กลางภายนอกของอุปกรณ์ที่ใหญ่กว่าเส้นผ่านศูนย์กลางของด้าม ทำให้เหมาะอย่างยิ่งสำหรับการตัดเฉือนผนังแบบตั้งลึก และการตัดเฉือนช่องของชิ้นงานแบบหล่อขึ้นรูป ฯลฯ

ข้อมูลประสิทธิภาพ/การทดสอบ

S50C การตัดเฉือนที่มีอายุการใช้งานนาน

มีความทนทานต่อการขีดข่วนที่ดีเยี่ยมเมื่อเทียบกับสินค้าของผู้ผลิตรายอื่น โดยมีความทนทานสูงกว่าประมาณ 4.5 เท่า

เครื่องมือที่ใช้	PSTW09R025SS25-3S (⌀25 × 3 ฟัน)	สินค้าที่ผลิตโดยผู้ผลิตรายอื่น (⌀25 × 3 ฟัน)
มีดกลึงอินเสิร์ทที่ใช้ (ประเภทวัสดุ)	TNKU090604ER-GM (XP3035)	มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์
วัสดุชิ้นงาน	S50C
ความเร็วในการตัด	180 m/min (2,290 min^-1)
ความเร็วในการป้อน	825 mm/min (0.12 mm/t)
ความลึกของการตัด	ap = 2 มม., ae = 16 มม.
น้ำยาหล่อเย็น	N/A (ลมพัด)
เครื่องจักรที่ใช้	เครื่องกัดแนวตั้ง (BT40)

ความยาวในการตัด

ภาพถ่ายขณะตัดเฉือนที่ 7 ม.

PSTW / สินค้าของผู้ผลิตรายอื่น

การตัดเฉือนที่อายุการใช้งานยาวนาน SUS304

ผ่านการแปรรูปเป็น 10.5 ม. ซึ่งมีความทนทานประมาณ 1.5 เท่าของสินค้าของผู้ผลิตรายอื่น แต่ใบกัดอินเสิร์ทอยู่ในสถานะที่ตัดเฉือนชิ้นงานได้อย่างต่อเนื่องโดยไม่มีการบิ่น

เครื่องมือที่ใช้	PSTW09R025SS25-3S (⌀25 × 3 ฟัน)	สินค้าที่ผลิตโดยผู้ผลิตรายอื่น (⌀25 × 3 ฟัน)
มีดกลึงอินเสิร์ทที่ใช้ (ประเภทวัสดุ)	TNKU090604ER-GL (XP2040)	มีดกลึงอินเสิร์ทเคลือบผิวคาร์ไบด์
วัสดุชิ้นงาน	SUS304
ความเร็วในการตัด	150 m/min (1,910 min^-1)
ความเร็วในการป้อน	460 mm/min (0.08 mm/t)
ความลึกของการตัด	ap = 1.5 มม., ae = 16 มม.
น้ำยาหล่อเย็น	N/A (ลมพัด)
เครื่องจักรที่ใช้	เครื่องกัดแนวตั้ง (BT40)

ความยาวในการตัด

ภาพถ่ายขณะตัดเฉือนที่ 7 ม.

PSTW / สินค้าของผู้ผลิตรายอื่น

Drawing

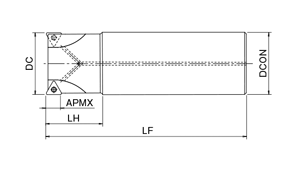

รุ่น 1

มีรูหยอดน้ำมัน

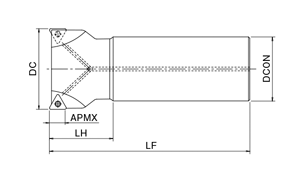

ชนิดที่ 2

มีรูหยอดน้ำมัน

ลักษณะการตัดที่แนะนำ

ตารางลักษณะการตัดที่แนะนำ

ข้อควรระวังเกี่ยวกับลักษณะการตัด

ค่าในตารางสภาวะการตัดที่แนะนำจะแสดงค่าทั่วไปที่ความเร็วตัดจริง โปรดปรับให้เหมาะสมตามสภาพแวดล้อมการตัด

วัสดุที่รองรับการใช้งาน

วัสดุแนะนำสำหรับแต่ละวัสดุชิ้นงาน

◎: วัสดุแนะนำอันดับแรก ○: วัสดุแนะนำอันดับที่สอง

NM: สำหรับอลูมิเนียมอัลลอย; GL: สำหรับการตัดแบบเบา; GM: สำหรับการตัดระดับกลาง; GR: SM สำหรับการตัดแบบหนัก: สำหรับโลหะผสมทนความร้อน

ข้อมูลช่วยในการเลือก

รูปแบบมีดกลึงอินเสิร์ทขึ้นอยู่กับการใช้งานในการตัดเฉือน

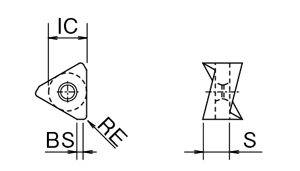

มีดกลึงอินเสิร์ทที่รองรับการใช้งาน

ขนาดเกลียว		จำนวนคมตัด	ขนาดมีดกลึงอินเสิร์ท
			เส้นผ่านศูนย์กลางวงกลมที่สลักไว้ IC	ความหนา S	RE	มีดกลึงอินเสิร์ทไวเปอร์ (ปลายคมตัด) BS
(1)	TNHU090404FR-NM	6	7.46	4.64	0.4	1.15
	TNKU090404ER-GL	6	7.46	4.64	0.4	1.2
	TNKU090404ER-GM	6	7.46	4.64	0.4	1.2
	TNKU090408ER-GM	6	7.46	4.64	0.8	0.9
	TNKU090412ER-GM	6	7.46	4.64	1.2	0.6
	TNKU090404ER-GR	6	7.46	4.64	0.4	1.2
	TNKU090404ER-SM	6	7.46	4.64	0.4	1.2
(2)	TNHU120608ER-NM	6	10.8	6.55	0.8	1.25
	TNKU120608ER-GL	6	10.8	6.55	0.8	1.5
	TNKU120608ER-GM	6	10.8	6.55	0.8	1.5
	TNKU120612ER-GM	6	10.8	6.55	1.2	1
	TNKU120616ER-GM	6	10.8	6.55	1.6	0.75
	TNKU120620ER-GM	6	10.8	6.55	2	0.6
	TNKU120608ER-GR	6	10.8	6.55	0.8	1.5
	TNKU120608ER-SM	6	10.8	6.55	0.8	1.5

ขนาดเกลียว		คาร์ไบด์	วัสดุเคลือบผิว
		CK010	XC3020	XP3025	XC3030	XP3035	XP2040	XC1015	XP1020	XC5040
(1)	TNHU090404FR-NM	7813104	—	—	—	—	—	—	—	—
	TNKU090404ER-GL	—	—	—	7821095	7813101	7813100	—	—	—
	TNKU090404ER-GM	—	7821091	7821092	7821093	7813097	7813098	7813099	7821094	—
	TNKU090408ER-GM	—	—	—	—	7813105	7813106	—	—	—
	TNKU090412ER-GM	—	—	—	—	7813107	7813108	—	—	—
	TNKU090404ER-GR	—	—	—	—	—	—	7813102	7821096	—
	TNKU090404ER-SM	—	—	—	—	—	—	—	—	7813103
(2)	TNHU120608ER-NM	7811087	—	—	—	—	—	—	—	—
	TNKU120608ER-GL	—	—	—	7825089	7814089	7813089	—	—	—
	TNKU120608ER-GM	—	7827088	7828088	7825088	7814088	7813088	7812088	7821088	—
	TNKU120612ER-GM	—	—	—	—	7814094	7813094	—	—	—
	TNKU120616ER-GM	—	—	—	—	7814095	7813095	—	—	—
	TNKU120620ER-GM	—	—	—	—	7814096	7813096	—	—	—
	TNKU120608ER-GR	—	—	—	—	—	—	7812090	7821090	—
	TNKU120608ER-SM	—	—	—	—	—	—	—	—	7816091

(1) และ (2) สอดคล้องกับหมายเลขมีดกลึงอินเสิร์ทที่รองรับการใช้งานในรายการวัสดุ

ชิ้นส่วน

กรุณาซื้อประแจแยกต่างหาก
