ชุดฐาน PLC (MB-VM300)

แบรนด์ :

IMAO CORPORATION

ข้อควรระวัง

รายละเอียดสินค้า

[คุณสมบัติ]
ยูนิต ฐานยึดแคลมป์ สุญญากาศ ที่ไม่ต้องใช้ ปั๊มสุญญากาศ
[การประยุกต์ใช้งาน]
กรุณาใช้ร่วมกับ แผ่นเพลท สุญญากาศ หรือแผ่นย่อย

คุณสมบัติและข้อมูลจำเพาะของผลิตภัณฑ์

สเปค และคุณสมบัติพื้นฐานของ ผลิตภัณฑ์

■ สเปค

แผ่นฐาน	ขาพิน	น็อตตัวผู้
A5083 สีน้ำเงิน	เหล็กกล้า ชุบแข็ง และ การอบคืนตัว การขัดเงา การขัดเงา	เหล็กกล้า ชุบแข็ง และ การอบคืนตัว

น้ำหนัก: 7.8 กก
โปรดใช้ร่วมกับแผ่น สุญญากาศ หรือ แผ่นเพลท ย่อย

■ อุปกรณ์เสริม

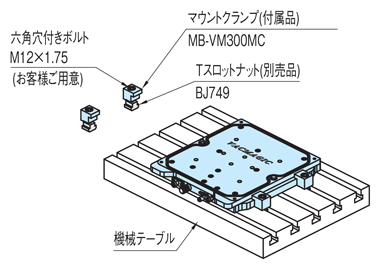

เม้าท์ แคลมป์ยึด	4 ชิ้น

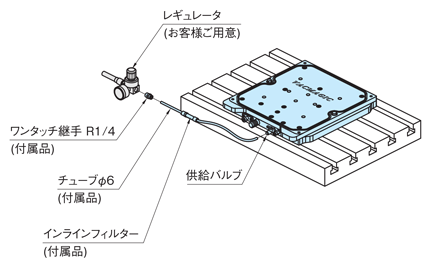

สาย ยาง	3 m
เส้นผ่านศูนย์กลางภายนอก/O.D. ของ สายยาง ⌀6 mm	3.6 m
ข้อต่อสวมเร็ว สวมเร็ว R1/4	1 ชิ้น
ชุดกรอง อินไลน์	1 ชิ้น
หมุดกำหนดตำแหน่ง การวางตำแหน่ง แผ่นฐาน	2 ชิ้น
ระบุตำแหน่ง สลักเกลียว หมุดกำหนดตำแหน่ง M8 × 1.25-16L	2 ชิ้น
แหวนรอง แผ่นฐาน	4 ชิ้น
โอริง ริงอะไหล่	แหวนเล็ก × 2 ชิ้น และ แหวน ใหญ่ × 1 ชิ้น

■ ฟังก์ชั่น ไฟบอกสถานะ ความปลอดภัย

คุณสามารถตรวจสอบว่า ชิ้นงาน ถูกยึดด้วย ไฟบอกสถานะ ความปลอดภัยหรือไม่

เมื่อเปิด วาล์ว จ่ายไฟ ไฟบอกสถานะ ความปลอดภัยจะหดกลับเพื่อแจ้งความสมบูรณ์ของ แคลมป์ยึด

ความดันลม 0.5 MPa ถึง 0.7 MPa และต้องใช้การจ่ายอย่างต่อเนื่อง (ปริมาณการใช้ลม 57 ลิตร/นาที)
