ดอกต๊าป HSS DIN Zero Tap ซีรีส์ V-DC-MT, UNF DIN 2184-1
แบรนด์ :
OSG
ข้อควรระวัง
รายละเอียดสินค้า
เหมาะสำหรับโลหะผสม อะลูมิเนียม การหล่อ และ เหล็กหล่อ ในขณะที่ใช้ เครื่องจักร อุปกรณ์ควบคุม ฟีดซิงโครไนซ์เนื่องจาก มุม คราด 0 องศา
ดอกต๊าป HSS DIN Zero Tap ซีรีส์ V-DC-MT, UNF DIN 2184-1

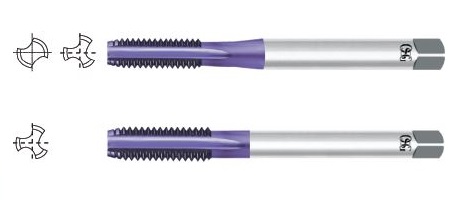

ภาพ ผลิตภัณฑ์
เหมาะอย่างยิ่งสำหรับใช้กับอลูมิเนียมอัลลอยหล่อและเหล็กหล่อ
ขณะใช้เครื่องจักรควบคุมฟีดแบบซิงโครไนซ์เนื่องจากมุมคายเศษอยู่ที่ 0 องศา
ขณะใช้เครื่องจักรควบคุมฟีดแบบซิงโครไนซ์เนื่องจากมุมคายเศษอยู่ที่ 0 องศา
ขนาด
รุ่น 1

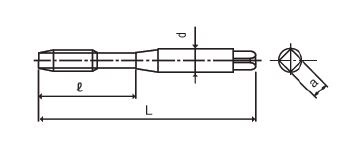

Drawing ระบุขนาด ก่อนหน้านี้เป็น DIN 2182 ไม่มีการเปลี่ยนแปลงสเปค
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ | d | a | Z |
|---|---|---|---|---|---|---|---|
| 48039462 | 6-40 UNF | 2B | 56 | 18 | 4 | 3 | 3 |
| 48039467 | 10-32 UNF | 2B | 70 | 25 | 6 | 4.9 | 3 |
| 48039472 | 1/4-28 UNF | 2B | 80 | 30 | 7 | 5.5 | 3 |
| 48039476 | 5/6-24 UNF | 2B | 90 | 35 | 8 | 6.2 | 3 |
| 48039481 | 3/8-24 UNF | 2B | 90 | 35 | 9 | 7 | 3 |
ชนิดที่ 2
Drawing ระบุขนาด ก่อนหน้านี้เป็น DIN 2183 ไม่มีการเปลี่ยนแปลงสเปค
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ | d | a | Z |
|---|---|---|---|---|---|---|---|
| 48039486 | 7/16-20 UNF | 2B | 100 | 22 | 8 | 6.2 | 4 |
| 48039491 | 1/2-20 UNF | 2B | 100 | 24 | 9 | 7 | 4 |
| 48039496 | 9/16-18 UNF | 2B | 100 | 26 | 11 | 9 | 4 |
| 48039504 | 5/8-18 UNF | 2B | 100 | 28 | 12 | 9 | 4 |
| 48039517 | 3/4-16 UNF | 2B | 110 | 31 | 14 | 11 | 4 |
| 48039528 | 7/8-14 UNF | 2B | 125 | 23 | 18 | 14.5 | 5 |
| 48039539 | 1-12 UNF | 2B | 125 | 25 | 18 | 14.5 | 5 |
