ดอกต๊าป HSS DIN สำหรับอุตสาหกรรมปิโตรเคมีและพลังงาน ซีรีส์ HXL-SFT, UNC/UN
แบรนด์ :
OSG
ข้อควรระวัง
รายละเอียดสินค้า
ดอกต๊าปสำหรับเหล็กหล่อและเหล็กกล้า
ดอกต๊าป HSS DIN สำหรับอุตสาหกรรมปิโตรเคมีและพลังงาน ซีรีส์ HXL-SFT, UNC/UN
ภาพสินค้าของ HXL-SFT ดอกต๊าปสำหรับเหล็กหล่อและเหล็กกล้า
ขนาด

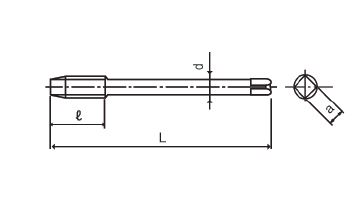

บอกขนาดจากแบบ
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ | ℓ1 | d | a | Z |
|---|---|---|---|---|---|---|---|---|
| 48050538 | 1-8UNC | 2B | 160 | 25.4 | 90 | 18 | 14.5 | 5 |
| 48050552 | 1 1/8-8 UNC | 2B | 180 | 25.4 | 100 | 22 | 18 | 5 |
| 48050565 | 1 1/4-8 UNC | 2B | 180 | 25.4 | 100 | 22 | 18 | 5 |
| 48050578 | 1 3/8-8 UNC | 2B | 200 | 25.4 | 115 | 28 | 22 | 5 |
| 48050592 | 1 1/2 UN | 2B | 200 | 25.4 | 115 | 32 | 24 | 5 |
| 48050618 | 1 3/4 UN | 2B | 200 | 25.4 | 101 | 36 | 29 | 5 |
| 48050639 | 2-8 UN | 2B | 225 | 25.4 | 125 | 40 | 32 | 5 |
