ดอกต๊าป HSS DIN สำหรับเพลาข้อเหวี่ยง ซีรีส์ VPO-LW-SFT, เมตริก DIN 371
แบรนด์ :
OSG
ข้อควรระวัง
รายละเอียดสินค้า
ออกแบบมาโดยเฉพาะสำหรับเพลาเหล็กกล้าและเหล็กหล่อ ก้านเชื่อมต่อ และก้านสำหรับยึด
ดอกต๊าป HSS DIN สำหรับเพลาข้อเหวี่ยง ซีรีส์ VPO-LW-SFT, เมตริก DIN 371

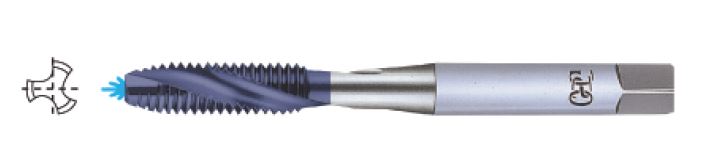

ภาพสินค้าของ VPO-LW-SFT, เมตริก DIN 371
ออกแบบมาโดยเฉพาะสำหรับเพลาเหล็กกล้าและเหล็กหล่อ ก้านเชื่อมต่อ และก้านสำหรับยึด
ขนาด

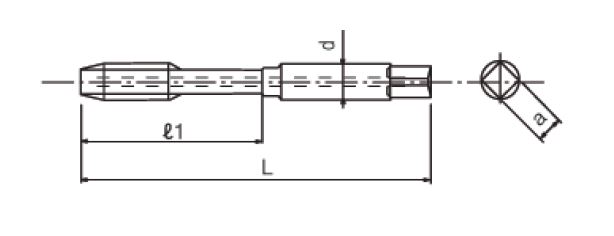

บอกขนาดจากแบบ
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ1 | d | a | Z |
|---|---|---|---|---|---|---|---|
| T1503078 | M6 x 1 | 6HX | 80 | 40 | 6 | 4.9 | 3 |
| T1503079 | M8 x 1.25 | 6HX | 90 | 30 | 8 | 6.2 | 3 |
| T1503080 | M10 x 1.5 | 6HX | 100 | 44 | 10 | 8 | 3 |
