ดอกต๊าป HSS DIN สำหรับควบคุมเศษตัด ซีรีส์ CC-SFT, UNJF DIN 2184-1
แบรนด์ :
OSG
ข้อควรระวัง
รายละเอียดสินค้า
ดอกต๊าปใช้งานทั่วไป ซีรีส์ DIN เหมาะสำหรับการทำรูทะลุในเหล็กกล้าคาร์บอน เหล็กอัลลอย เหล็กอ่อน และสแตนเลส
ขนาดของดอกต๊าป HSS DIN สำหรับควบคุมเศษตัด ซีรีส์ CC-SFT, UNJF DIN 2184-1
รุ่น 1

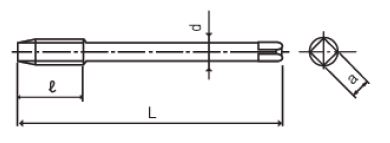

Drawing ระบุขนาด ก่อนหน้านี้เป็น DIN 2182 ไม่มีการเปลี่ยนแปลงสเปค
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ1 | d | a | Z |
|---|---|---|---|---|---|---|---|
| 48032467 | 10-32 UN (J) C | 3B | 70 | 19.3 | 6 | 4.9 | 3 |
| 48032472 | 1/4-28 UN (J) C | 3B | 80 | 25.4 | 7 | 5.5 | 3 |
| 48032476 | 5/16-24 UN (J) C | 3B | 90 | 11 | 8 | 6.2 | 3 |
| 48032481 | 3/8-24 UN (J) C | 3B | 90 | 12 | 9 | 7 | 3 |
ชนิดที่ 2
Drawing ระบุขนาด ก่อนหน้านี้เป็น DIN 2182 ไม่มีการเปลี่ยนแปลงสเปค
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ1 | d | a | Z |
|---|---|---|---|---|---|---|---|
| 48032486 | 7/16-20 | 100 | 100 | 14 | 9 | 7 | 4 |
| 48032491 | 1/2-20 | 100 | 100 | 15 | 9 | 7 | 4 |
