ดอกต๊าป HSS DIN ซีรีส์สำหรับใช้งานทั่วไป & ใช้งานกับ SUS VA-SFT, UNJF DIN 2184-1
แบรนด์ :
OSG
ข้อควรระวัง
รายละเอียดสินค้า
ดอกต๊าปใช้งานทั่วไป ซีรีส์ DIN เหมาะสำหรับการทำรูทะลุในเหล็กกล้าคาร์บอน เหล็กอัลลอย เหล็กอ่อน และสแตนเลส
ขนาดของดอกต๊าป HSS DIN ซีรีส์สำหรับใช้งานทั่วไป & ใช้งานกับ SUS VA-SFT, UNJF DIN 2184-1
รุ่น 1

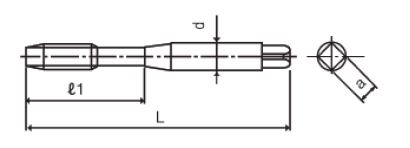

Drawing ระบุขนาด ก่อนหน้านี้เป็น DIN 2182 ไม่มีการเปลี่ยนแปลงสเปค
| หมายเลข EPD | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ1 | d | a | Z |
|---|---|---|---|---|---|---|---|
| 48001467 | 10-32 UNJF | 3B | 70 | 25 | 6 | 4.9 | 3 |
| 48001472 | 1/4-28 UNJF | 3B | 80 | 30 | 7 | 5.5 | 3 |
| 48001476 | 5/16-24 UNJF | 3B | 90 | 35 | 8 | 6.2 | 3 |
| 48001481 | 3/8-24 UNJF | 3B | 90 | 35 | 9 | 7 | 3 |
ชนิดที่ 2

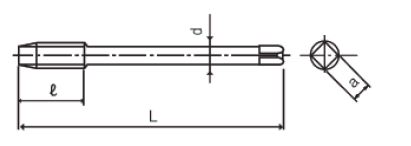

Drawing ระบุขนาด ก่อนหน้านี้เป็น DIN 2183 ไม่มีการเปลี่ยนแปลงสเปค
| หมายเลข EPD | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ | d | a | Z |
|---|---|---|---|---|---|---|---|
| 8001486 | 7/16-20 UNJF | 3B | 100 | 15 | 8 | 6.2 | 4 |
| 48001491 | 1/2-20 UNJF | 3B | 100 | 16 | 9 | 7 | 4 |
