ดอกต๊าป HSS DIN ซีรีส์สำหรับใช้งานทั่วไป & ใช้งานกับ SUS VA-SFT, UNC DIN 2184-1
แบรนด์ :
OSG
ข้อควรระวัง
รายละเอียดสินค้า
ดอกต๊าปใช้งานทั่วไป ซีรีส์ DIN เหมาะสำหรับการทำรูทะลุในเหล็กกล้าคาร์บอน เหล็กอัลลอย เหล็กอ่อน และสแตนเลส
ดอกต๊าป HSS DIN ซีรีส์สำหรับใช้งานทั่วไป & ใช้งานกับ SUS VA-SFT, UNC DIN 2184-1

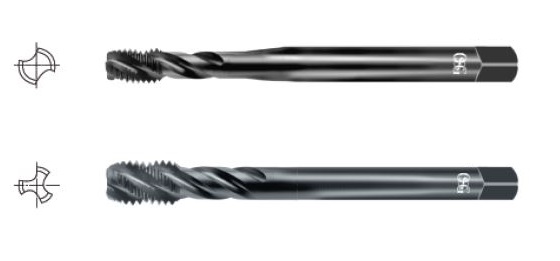

ภาพสินค้าของซีรีส์ VA-SFT, UNC DIN 2184-1
ดอกต๊าปใช้งานทั่วไป ซีรีส์ DIN
เหมาะสำหรับการทำรูทะลุในเหล็กกล้าคาร์บอน เหล็กอัลลอย เหล็กอ่อน และสแตนเลส
เหมาะสำหรับการทำรูทะลุในเหล็กกล้าคาร์บอน เหล็กอัลลอย เหล็กอ่อน และสแตนเลส
ขนาด
รุ่น 1

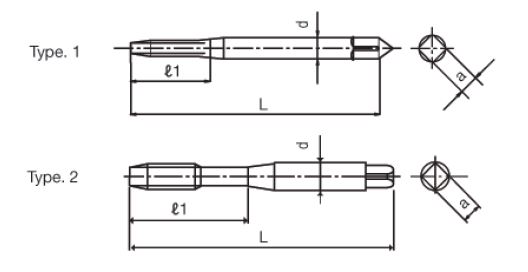

Drawing ระบุขนาด ก่อนหน้านี้เป็น DIN 2182 ไม่มีการเปลี่ยนแปลงสเปค
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ1 | d | a | Z | รุ่น |
|---|---|---|---|---|---|---|---|---|
| 74945730 | 4-40 UNC | 2B | 56 | 11 | 3.5 | 2.7 | 2 | 1 |
| 74945930 | 5-40 UNC | 2B | 56 | 18 | 3.5 | 2.7 | 3 | 2 |
| 74946130 | 6-32 UNC | 2B | 56 | 20 | 4 | 3 | 3 | 2 |
| 74946430 | 8-32 UNC | 2B | 63 | 21 | 4.5 | 3.4 | 3 | 2 |
| 74946630 | 10-24 UNC | 2B | 70 | 25 | 6 | 4.9 | 3 | 2 |
| 74947150 | 1/4-20 UNC | 2B | 80 | 30 | 7 | 5.5 | 3 | 2 |
| 74947450 | 5/16-18 UNC | 2B | 90 | 35 | 8 | 6.2 | 3 | 2 |
| 74947950 | 3/8-16 UNC | 2B | 90 | 35 | 9 | 7 | 3 | 2 |
ชนิดที่ 2

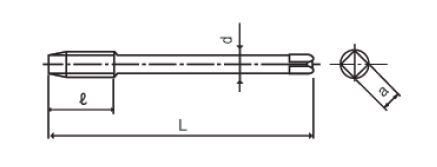

Drawing ระบุขนาด ก่อนหน้านี้เป็น DIN 2183 ไม่มีการเปลี่ยนแปลงสเปค
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | ℓ1 | d | a | Z |
|---|---|---|---|---|---|---|---|
| 75248450 | 7/16-14 UNC | 2B | 100 | 19 | 8 | 6.2 | 4 |
| 75248950 | 1/2-13 UNC | 2B | 110 | 20 | 9 | 7 | 4 |
| 75249450 | 9/16-12 UNC | 2B | 110 | 22 | 11 | 9 | 4 |
| 75250150 | 5/8-11 UNC | 2B | 110 | 24 | 12 | 9 | 4 |
| 75251550 | 3/4-10 UNC | 2B | 125 | 26 | 14 | 11 | 4 |
| 75252660 | 7/8-9 UNC | 2B | 140 | 29 | 18 | 14.5 | 4 |
| 75253860 | 1-8 UNC | 2B | 160 | 32 | 18 | 14.5 | 4 |
