ดอกต๊าป HSS DIN ซีรีส์สำหรับใช้งานทั่วไป & ใช้งานกับ SUS VA-SFT, Metric FINE DIN 374
แบรนด์ :
OSG
ข้อควรระวัง
รายละเอียดสินค้า
ดอกต๊าปใช้งานทั่วไป ซีรีส์ DIN เหมาะสำหรับการทำรูทะลุในเหล็กกล้าคาร์บอน เหล็กอัลลอย เหล็กอ่อน และสแตนเลส
ขนาดของดอกต๊าป HSS DIN ซีรีส์สำหรับใช้งานทั่วไป & ใช้งานกับ SUS VA-SFT, Metric Fine DIN 374

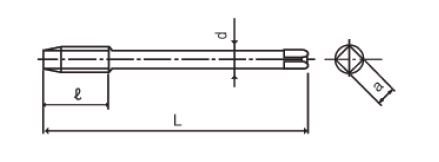

บอกขนาดจากแบบ
ดอกต๊าปใช้งานทั่วไป ซีรีส์ DIN
เหมาะสำหรับการทำรูทะลุในเหล็กกล้าคาร์บอน เหล็กอัลลอย เหล็กอ่อน และสแตนเลส
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | l | d | a | Z |
|---|---|---|---|---|---|---|---|
| 65513960 | M3 x 0.35 | 6H | 56 | 4 | 2.2 | — | 3 |
| 65514560 | M4 x 0.5 | 6H | 63 | 6 | 2.8 | 2.1 | 3 |
| 65515160 | M5 x 0.5 | 6H | 70 | 7 | 3.5 | 2.7 | 3 |
| 65515660 | M6 x 0.75 | 6H | 80 | 8 | 4.5 | 3.4 | 3 |
| 65515760 | M6 x 0.5 | 6H | 80 | 8 | 4.5 | 3.4 | 3 |
| 65516260 | M8 x 1 | 6H | 90 | 10 | 6 | 4.9 | 3 |
| 65516360 | M8 x 0.75 | 6H | 80 | 10 | 6 | 4.9 | 3 |
| 65517060 | M10 x 1.25 | 6H | 100 | 12 | 7 | 5.5 | 4 |
| 65517160 | M10 x 1 | 6H | 90 | 12 | 7 | 5.5 | 4 |
| 65518060 | M12 x 1.5 | 6H | 100 | 14 | 9 | 7 | 4 |
| 65518160 | M12 x 1.25 | 6H | 100 | 14 | 9 | 7 | 4 |
| 65518260 | M12 x 1 | 6H | 100 | 14 | 9 | 7 | 4 |
| 65519260 | M14 x 1.5 | 6H | 100 | 16 | 11 | 9 | 4 |
| 65520360 | M16 x 1.5 | 6H | 100 | 16 | 12 | 9 | 5 |
| 65521660 | M18 x 1.5 | 6H | 110 | 20 | 14 | 11 | 5 |
| 65523060 | M20 x 1.5 | 6H | 125 | 20 | 16 | 12 | 5 |
| 65524060 | M22 x 1.5 | 6H | 125 | 20 | 18 | 14.5 | 5 |
| 65525060 | M24 x 1.5 | 6H | 140 | 24 | 18 | 14.5 | 5 |
