ดอกต๊าป HSS ประสิทธิภาพสูงสำหรับอุตสาหกรรมน้ำมันและแก๊ส ซีรีส์ A-SFT, UNC DIN 2184
แบรนด์ :
OSG
ข้อควรระวัง
รายละเอียดสินค้า
ดอกต๊าป DIN ประสิทธิภาพสูงสำหรับอุตสาหกรรมน้ำมันและแก๊ส
ดอกต๊าป HSS ประสิทธิภาพสูงสำหรับอุตสาหกรรมน้ำมันและแก๊ส ซีรีส์ A-SFT, UNC DIN 2184

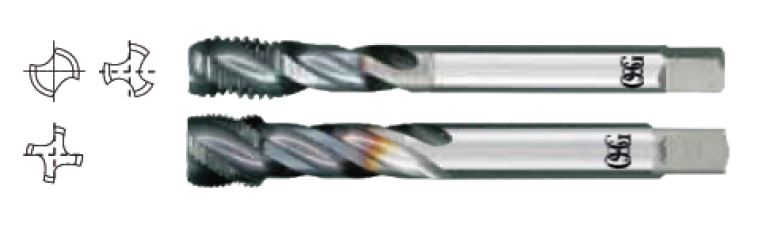

ภาพสินค้าของซีรีส์ A-SFT
ขนาด

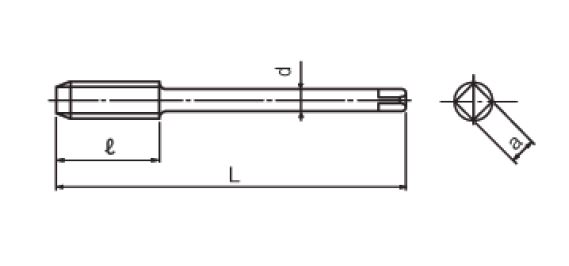

บอกขนาดจากแบบ
| หมายเลข EDP | ขนาดเกลียว | ลิมิตต๊าป | L | l | d | a | Z |
|---|---|---|---|---|---|---|---|
| T1403785 | 1/4-20 UNC | 2B | 80 | 10.2 | 4.5 | 3.4 | 2 |
| T1403786 | 5/16-18 UNC | 2B | 90 | 11.3 | 6 | 4.9 | 3 |
| T1403787 | 3/8-16 UNC | 2B | 100 | 12.7 | 7 | 5.5 | 3 |
| T1403788 | 7/16-14 UNC | 2B | 100 | 14.5 | 8 | 6.2 | 3 |
| T1403789 | 1/2-13 UNC | 2B | 110 | 15.6 | 9 | 7 | 3 |
| T1403790 | 9/16-12 UNC | 2B | 110 | 16.9 | 11 | 9 | 3 |
| T1403791 | 5/8-11 UNC | 2B | 110 | 18.5 | 12 | 9 | 3 |
| T1403792 | 3/4-10 UNC | 2B | 125 | 25.4 | 14 | 11 | 4 |
| T1403793 | 7/8-9 UNC | 2B | 140 | 28.2 | 18 | 14.5 | 4 |
| T1404146 | 1-8 UNC | 2B | 160 | 31.8 | 18 | 14.5 | 4 |
| T1403650 | 1 1/8-8 UNC | 2B | 180 | 38.1 | 22 | 18 | 4 |
| T1403651 | 1 1/4-8 UNC | 2B | 180 | 38.1 | 22 | 18 | 4 |
| T1403652 | 1 3/8-8 UNC | 2B | 200 | 38.1 | 28 | 22 | 4 |
| T1403653 | 1 1/2-8 UNC | 2B | 200 | 38.1 | 28 | 22 | 4 |
| T1403794 | 1 5/8-8 UNC | 2B | 200 | 38.1 | 32 | 24 | 4 |
| T1403654 | 1 3/4-8 UNC | 2B | 200 | 38.1 | 36 | 29 | 4 |
| T1403795 | 1 7/8-8 UNC | 2B | 225 | 38.1 | 36 | 29 | 4 |
| T1403655 | 2-8 UNC | 2B | 225 | 38.1 | 40 | 32 | 4 |
