ตัน ดาย (สำหรับเกลียวซ้าย) D LH สำหรับเกลียว ยูนิไฟต์
แบรนด์ :
YAMAWA MFG
ข้อควรระวัง
รายละเอียดสินค้า
■ ดาย ตัน แบบกลม สำหรับการประมวล เกลียว เกลียวซ้ายพร้อม ความแม่นยำ ความเบี่ยงเบนเนื่องจากการหมุน ที่ดีขึ้น
D LH, ตัน แบบกลม ดาย สำหรับเธรดด้านซ้าย (สำหรับเธรด เกลียววิตเวอต )

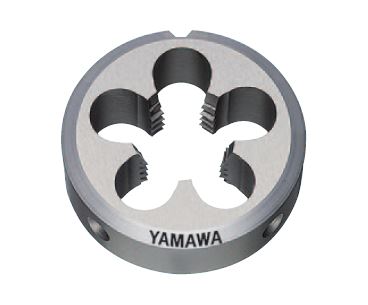

ภาพ ผลิตภัณฑ์ D LH
ขนาด
ภาพวาดมิติของ D LH สองประเภทสำหรับเธรด เกลียววิตเวอต
| ขนาด | รหัส | Class | เส้นผ่านศูนย์กลางภายนอก/O.D. D (มม.) | ความหนา T (มม.) | การกวาดล้างหลุม |
|---|---|---|---|---|---|
| 3/16W24 | GYEW03MDNEBC | II | 20 | 7 | 4 |
| 5/16W18 | GYGW05ODNEBC | II | 25 | 9 | 4 |
| 3/8W16 | GYGW06PDNEBC | II | 25 | 9 | 5 |
| GYJW06PDNEBC | II | 38 | 13 | 4 | |
| 7/16W14 | GYJW07QDNEBC | II | 38 | 13 | 4 |
| 1/2W12 | GYJW08SDNEBC | II | 38 | 13 | 4 |
| 5/8W11 | GYJW10UDNEBC | II | 38 | 13 | 5 |
| 3/4W10 | GYMW12VDNEBC | II | 50 | 16 | 5 |
| 7/8W9 | GYMW14WDNEBC | II | 50 | 16 | 6 |
| 1 W8 | GYMW16XDNEBC | II | 50 | 16 | 6 |
