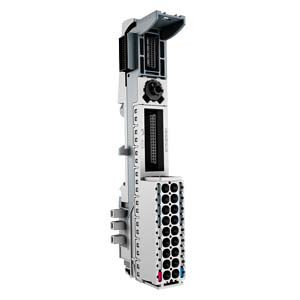

ระบบ I/O SIMATIC ET 200SP หน่วย ฐานรอง/แผ่นรอง

ด้วย BaseUnits (ต่อเชื่อมแบบบัส) ET 200SP นำเสนอ การออกแบบ ที่ทนทานและเป็นมิตรต่อการบริการพร้อม อุปกรณ์สายไฟ ถาวร:
· ไม่ต้องใช้ เครื่องมือ ใน อุปกรณ์สายไฟ ด้วยมือเดียวโดยใช้ขั้วต่อแบบกดเข้า
· การทำงานของหน้าสัมผัส NC สปริง ด้วย ไขควง มาตรฐาน ที่มีความกว้าง ใบมีดลบคม ถึง 3.5 มม.
· การเข้าถึงที่โดดเด่นเนื่องจากการจัดเรียงแทปวัด สปริง NC คอนแทค และทางเข้าสาย สายไฟ ในคอลัมน์ ขณะเดียวกันก็ ข้อต่อลด พื้นที่ที่ต้องการลง 64%
· การเข้ารหัสสีป้องกันความผิดพลาดของหน้าสัมผัส NC สปริง เพื่อการวางแนวที่ดีขึ้นในแผง เทอร์มินอล
· การเปลี่ยนโมดูล I/O ระหว่างการทำงานโดยไม่กระทบต่อ อุปกรณ์สายไฟ
· การทำงานด้วยช่องว่าง โมดูล (ช่องว่างที่ไม่มี โมดูล I/O)
· การเข้ารหัสอัตโนมัติของโมดูล I/O ช่วยป้องกันการทำลายอุปกรณ์อิเล็กทรอนิกส์หากใส่ โมดูล เข้าไปใน ร่อง ผิดโดยไม่ได้ตั้งใจระหว่างการเปลี่ยน
· ภูมิคุ้มกันการรบกวน EMC สูง:
- ต่อเชื่อมแบบบัส แบ็คเพลน ชนิดมีชิลด์ ประกอบเอง
- แผ่นเพลท ตัวนำ หลายชั้นพร้อมระดับ โล่กำบัง สำหรับการส่งสัญญาณโดยไม่มีการรบกวนจาก เทอร์มินอล ไปยัง โมดูล I/O
- ระบบ การเชื่อมต่อสายไฟ ต่อแบบรวมประหยัด โล่กำบัง เพื่อการติดตั้งที่รวดเร็ว
· การประกอบกลุ่มศักยภาพด้วยตนเองโดยไม่ต้องมี อุปกรณ์สายไฟ หรือจัมเปอร์ภายนอก
· กล่อง เทอร์มินอล แบบเปลี่ยนได้
· การล็อก ต่อเชื่อมแบบบัส แบบเคียงข้างกันสำหรับโหลดเชิงกลและ EMC สูง
· การระบุสีเฉพาะโมดูลเสริมของขั้วต่อตามรหัสสี CC
· มาร์คกิ้ง อุปกรณ์เสริมโดยใช้ ชนิดแผ่นเพลท ติดฉลากอุปกรณ์แบบเลื่อนเข้า
สามารถขยายสถานี ET 200SP ได้โดยใช้ BaseUnit 'BU-Send' หนึ่งตัวพร้อม BusAdapter 'BA-Send' เสียบเข้ากับโมดูลสูงสุด 16 โมดูลจากซีรีส์ ET 200AL ของอุปกรณ์ I/O ที่มีการป้องกันระดับ IP67
